鉄道模型編制作過程３ †

鉄道模型編制作過程３

※ 最終更新:2023/05/08　

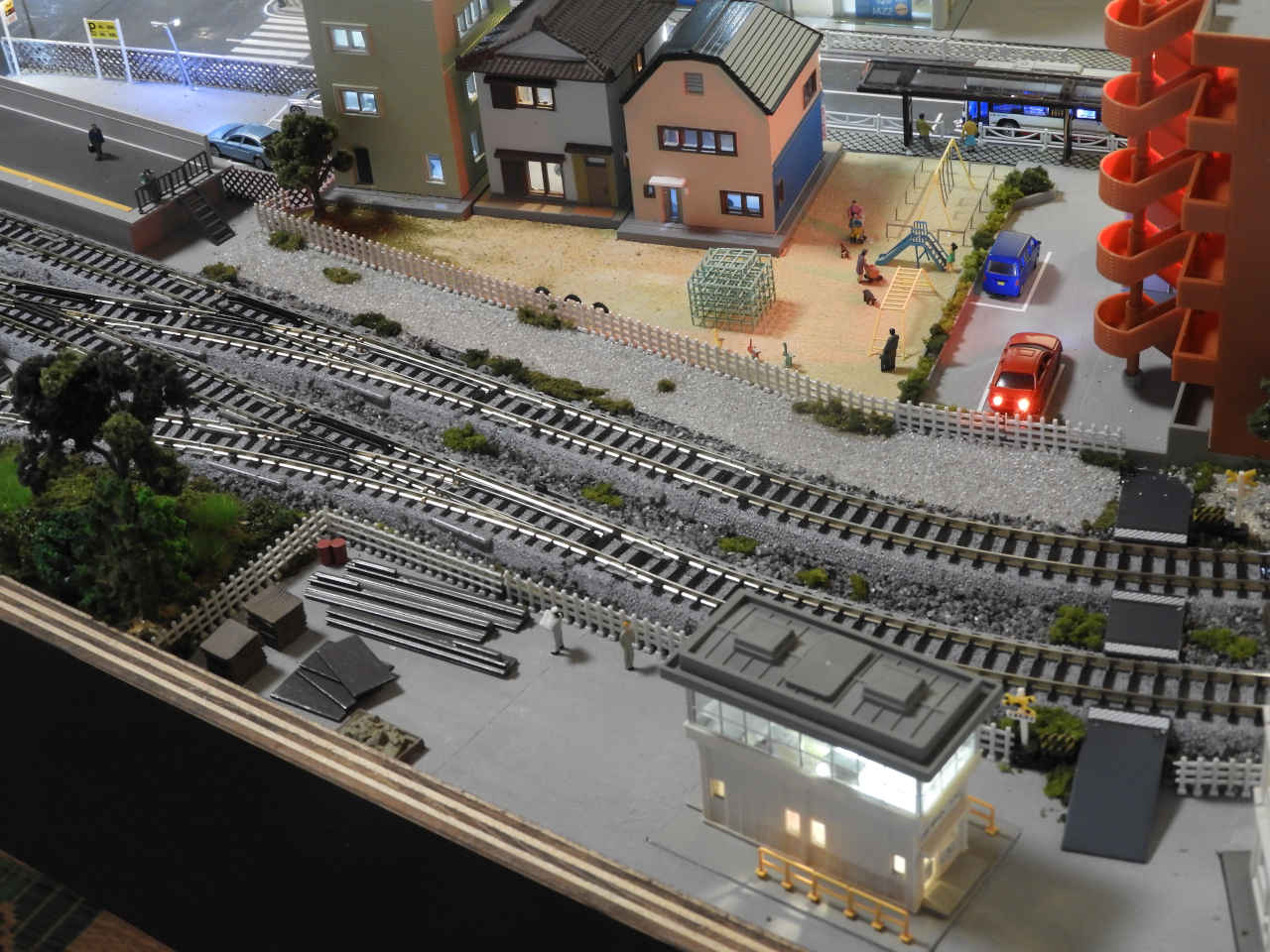

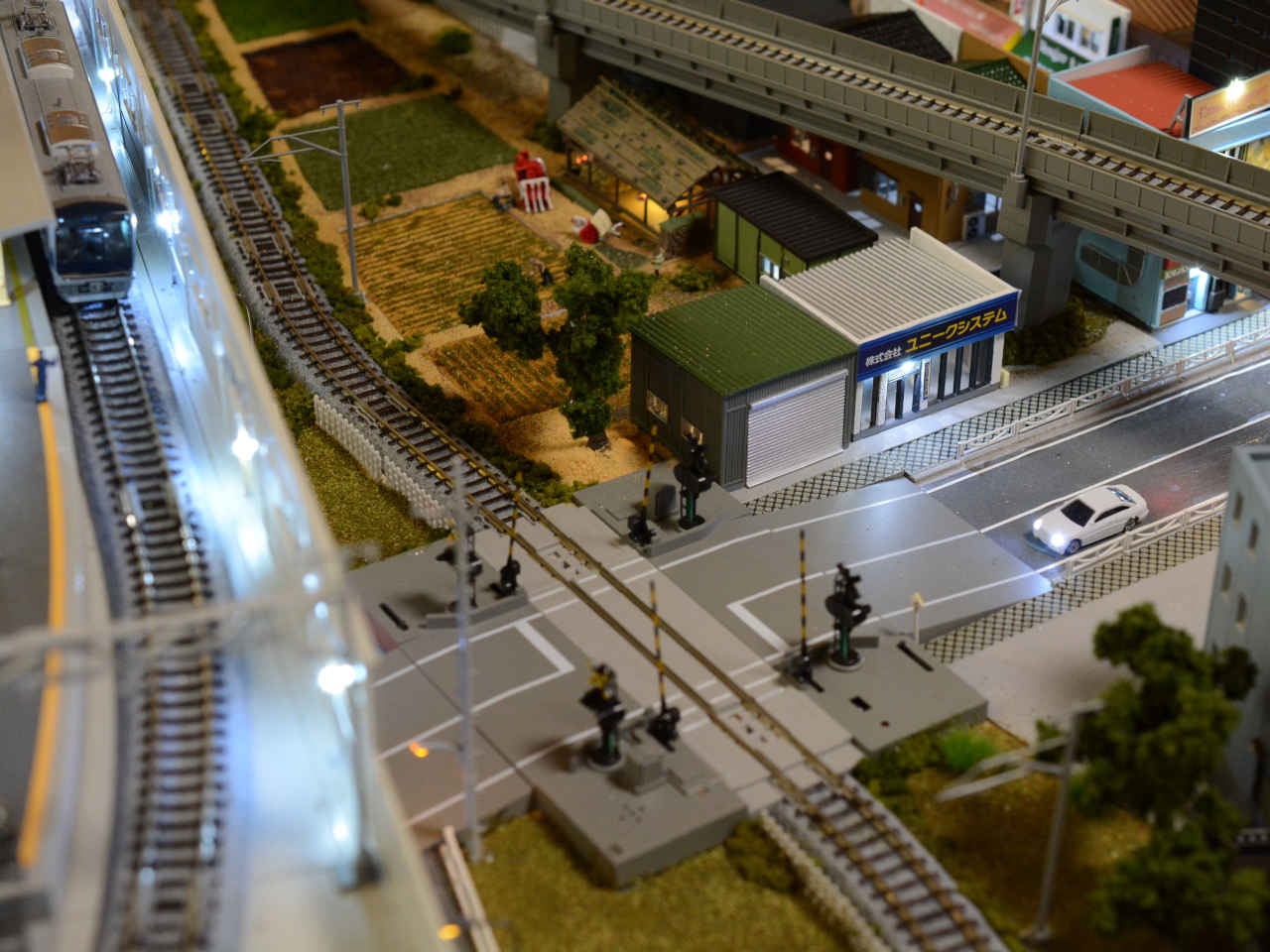

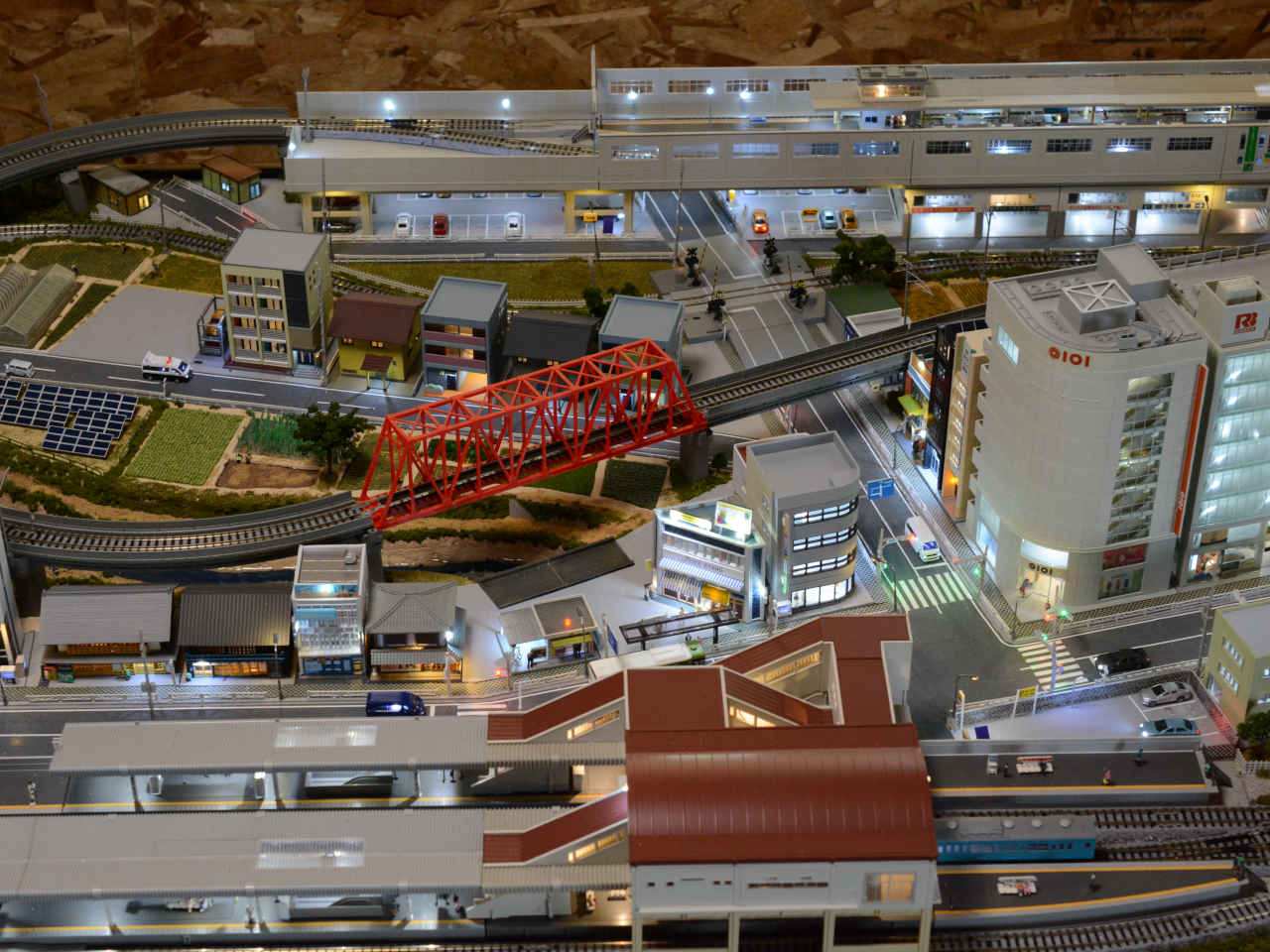

鉄道模型レイアウト制作過程その３　※2022/09～2023/05 †

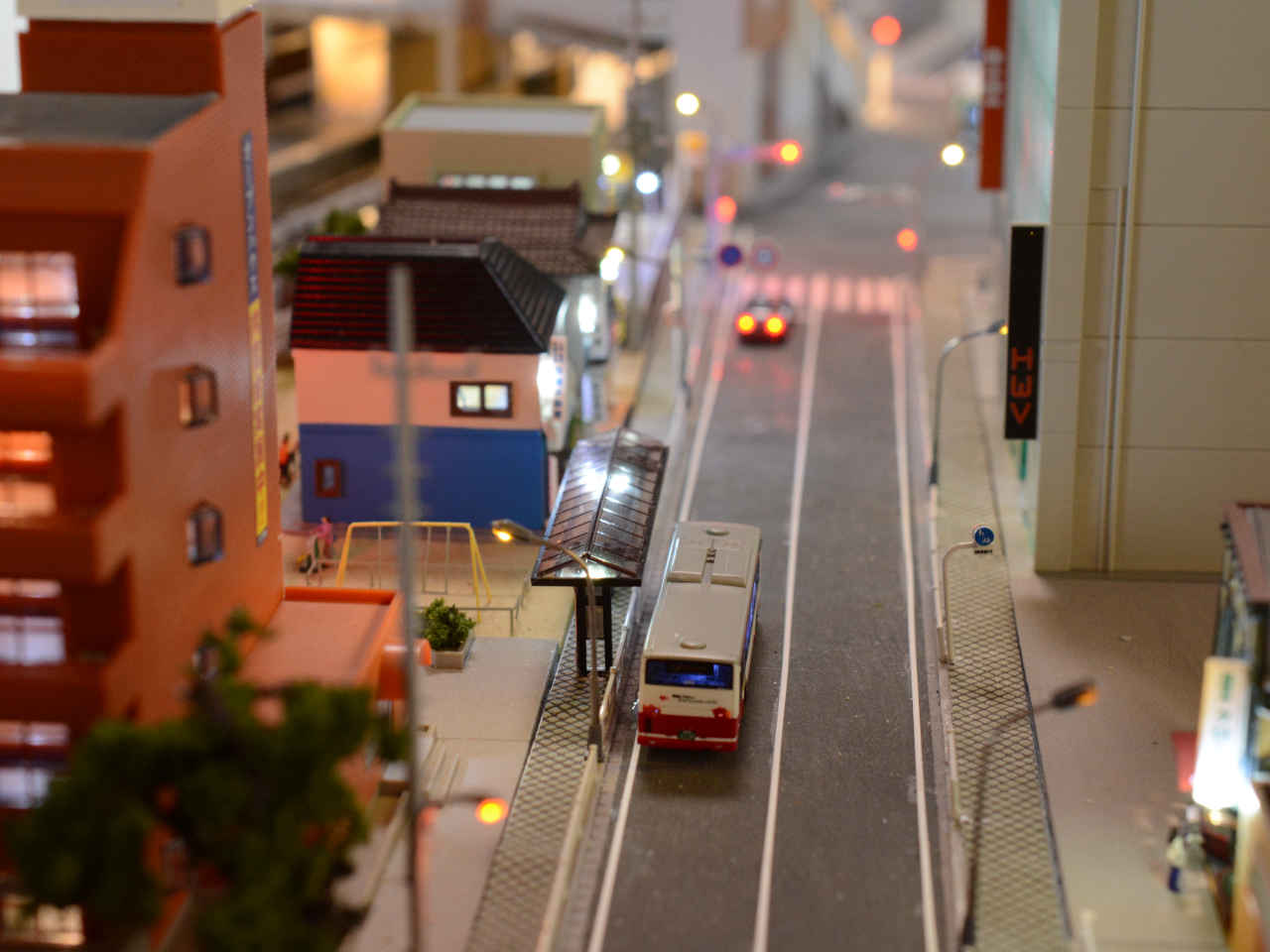

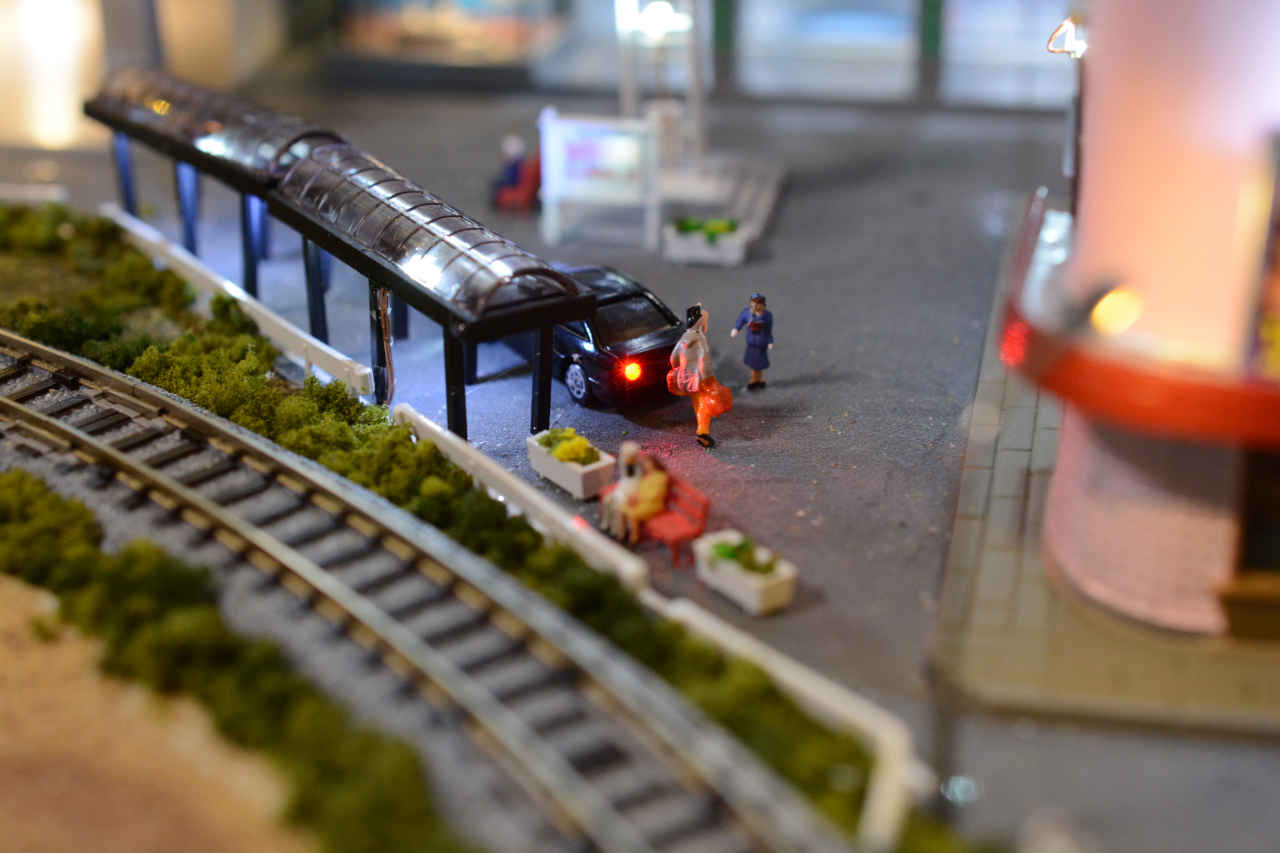

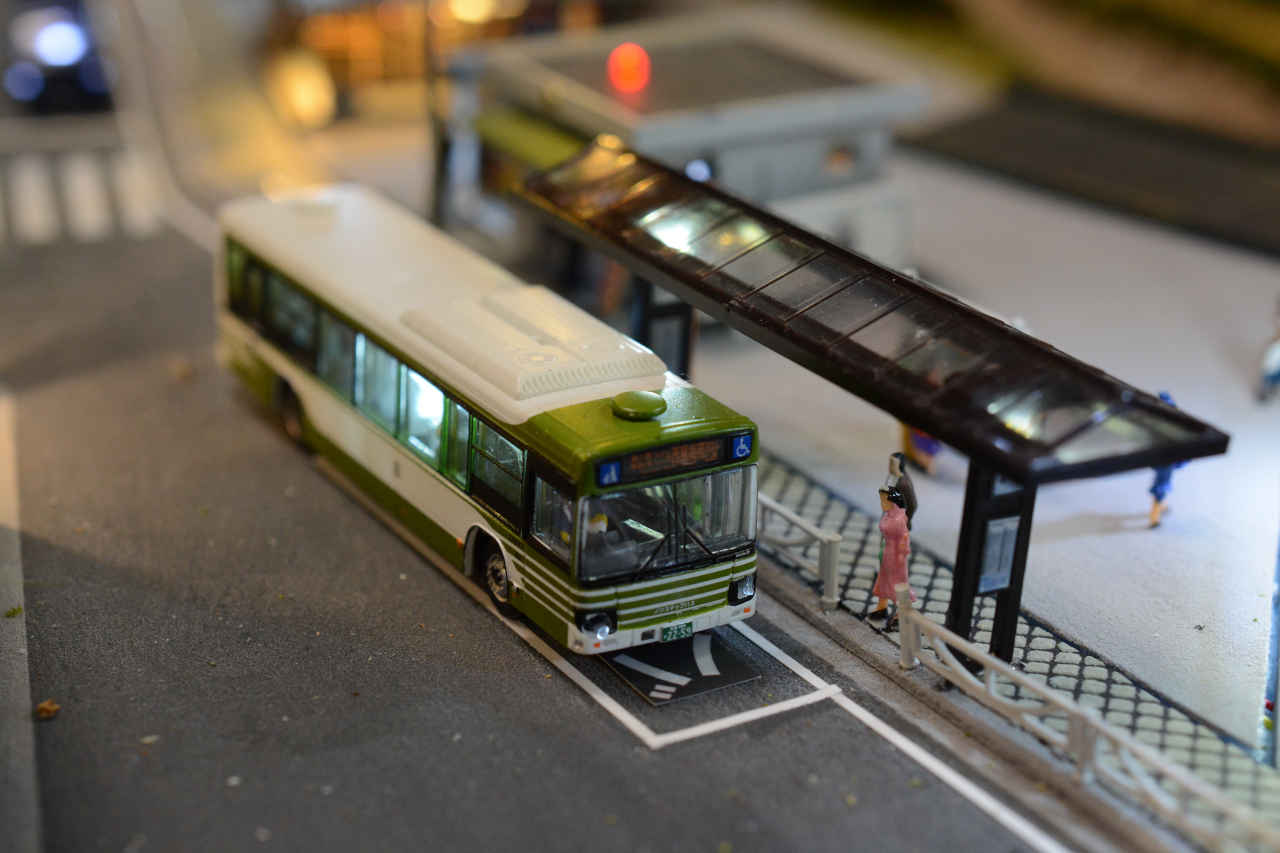

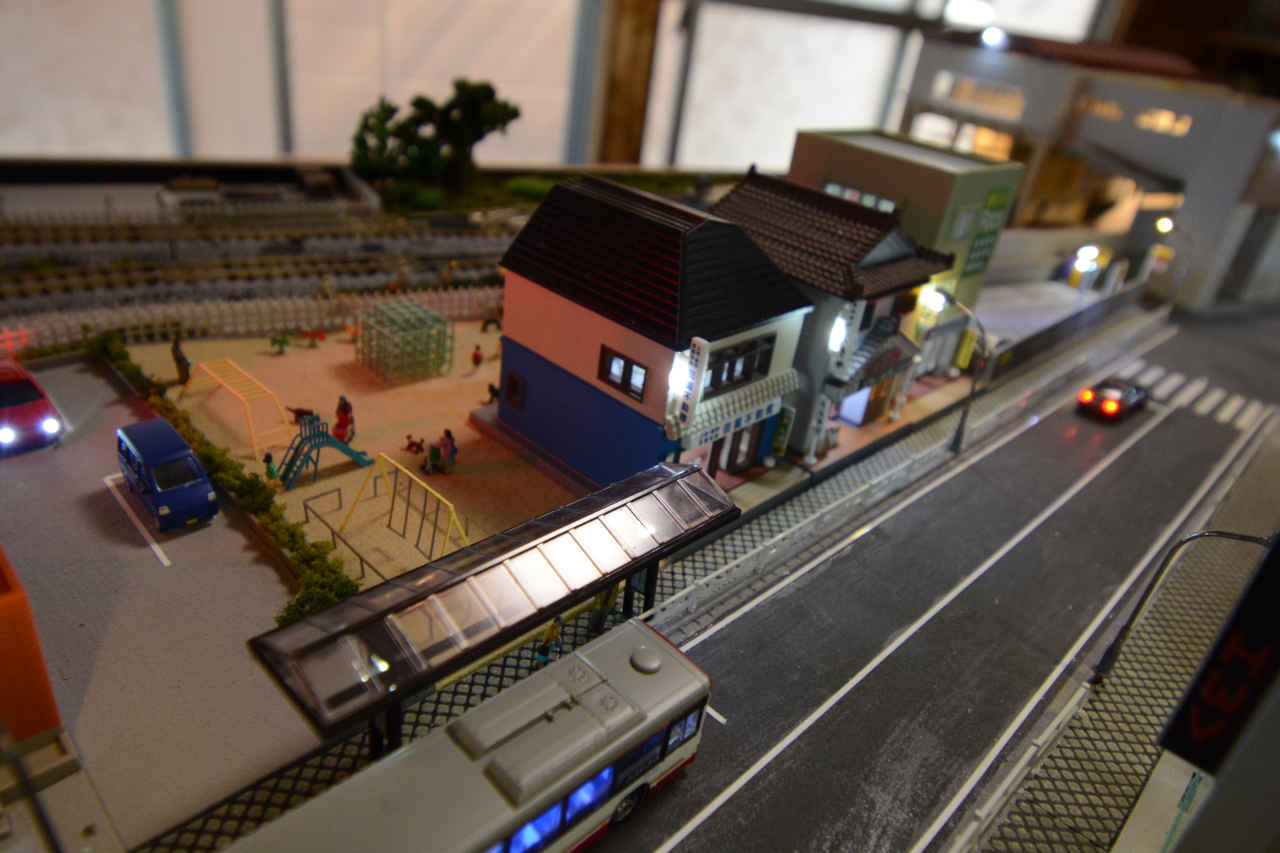

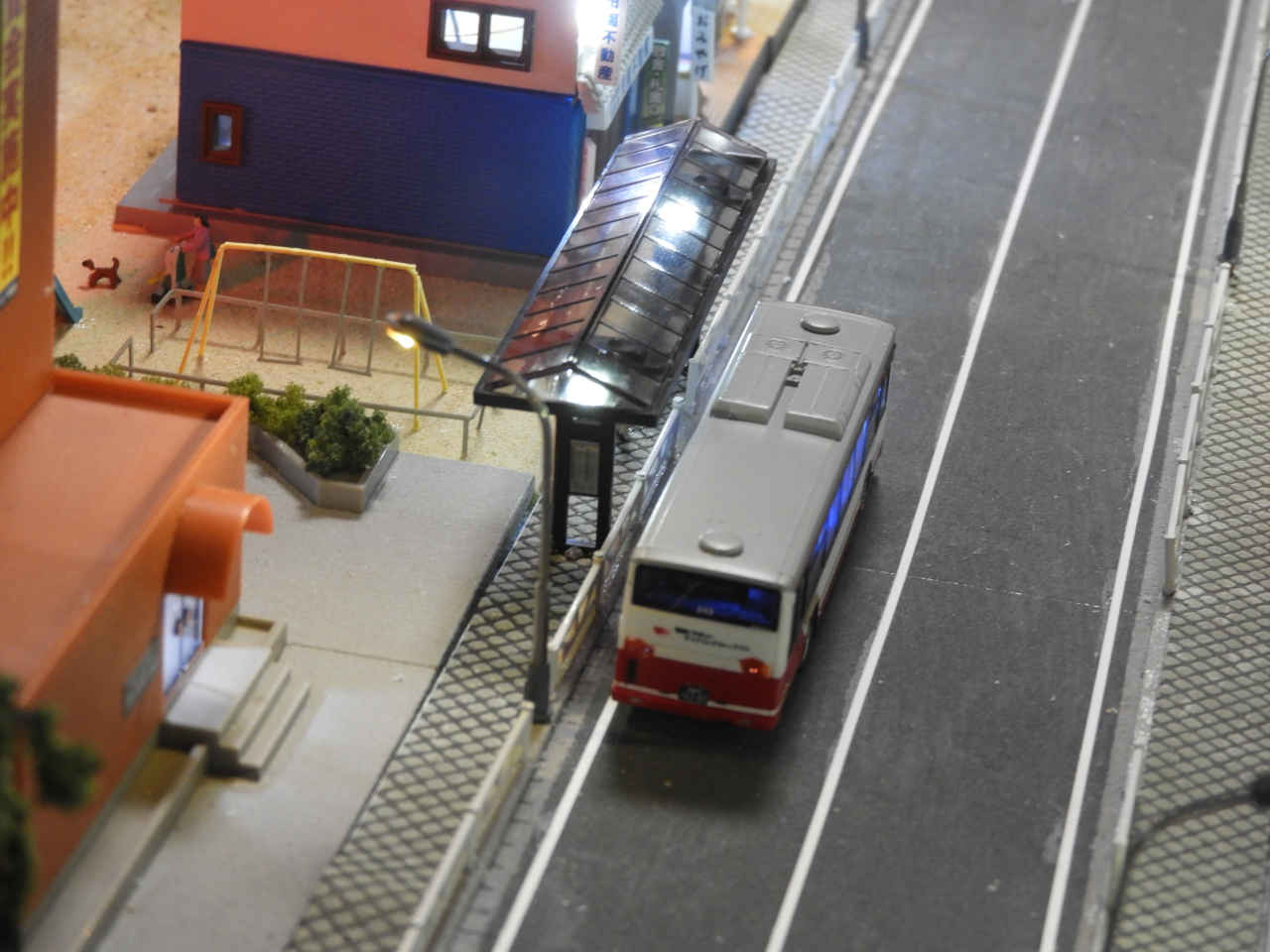

バス停を作る †

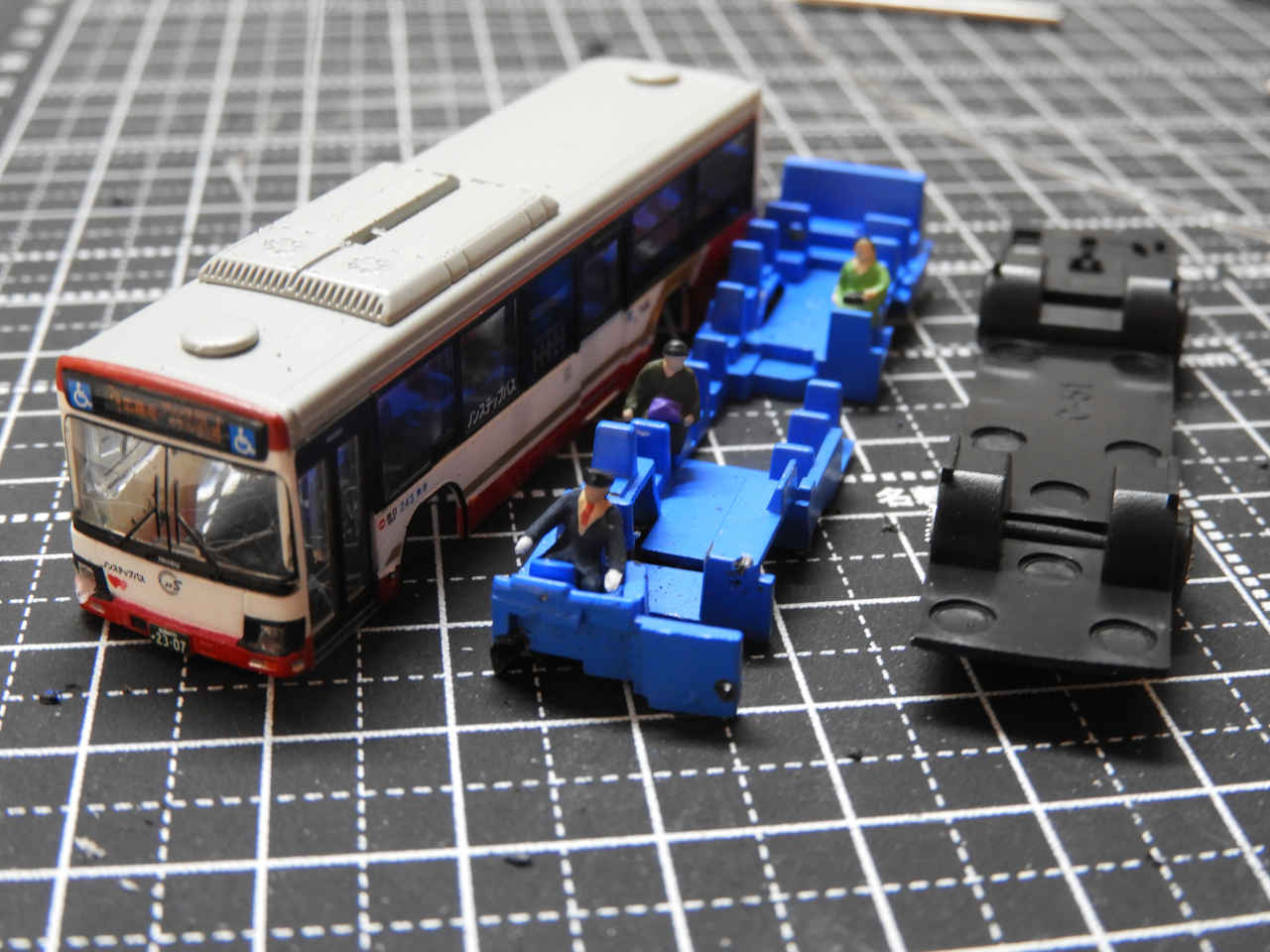

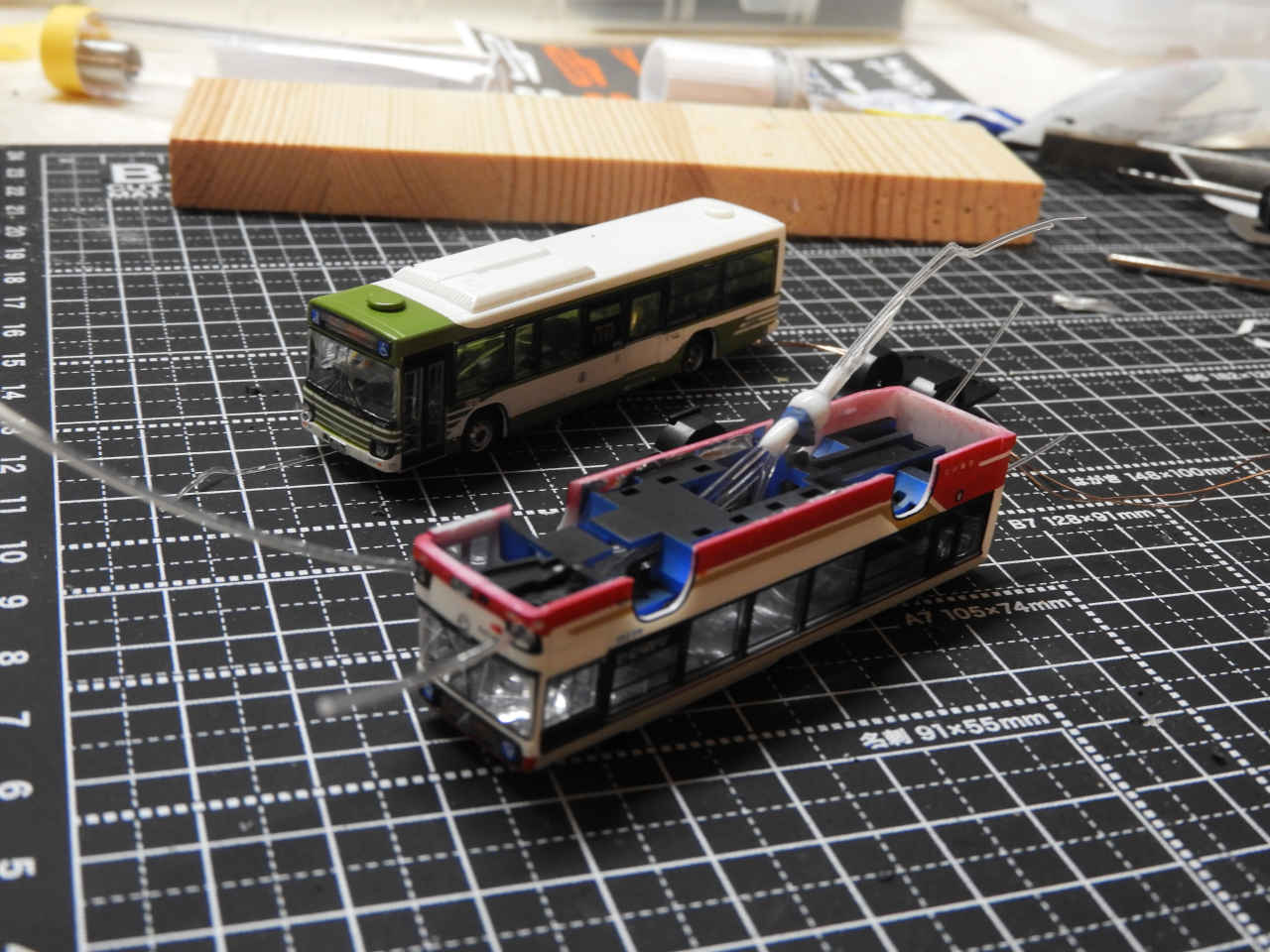

ヘッドライトは 1mm テールライトは 0.5mm の穴をあけ光ファイバーを通す
バスの乗客と運転手さんも配置

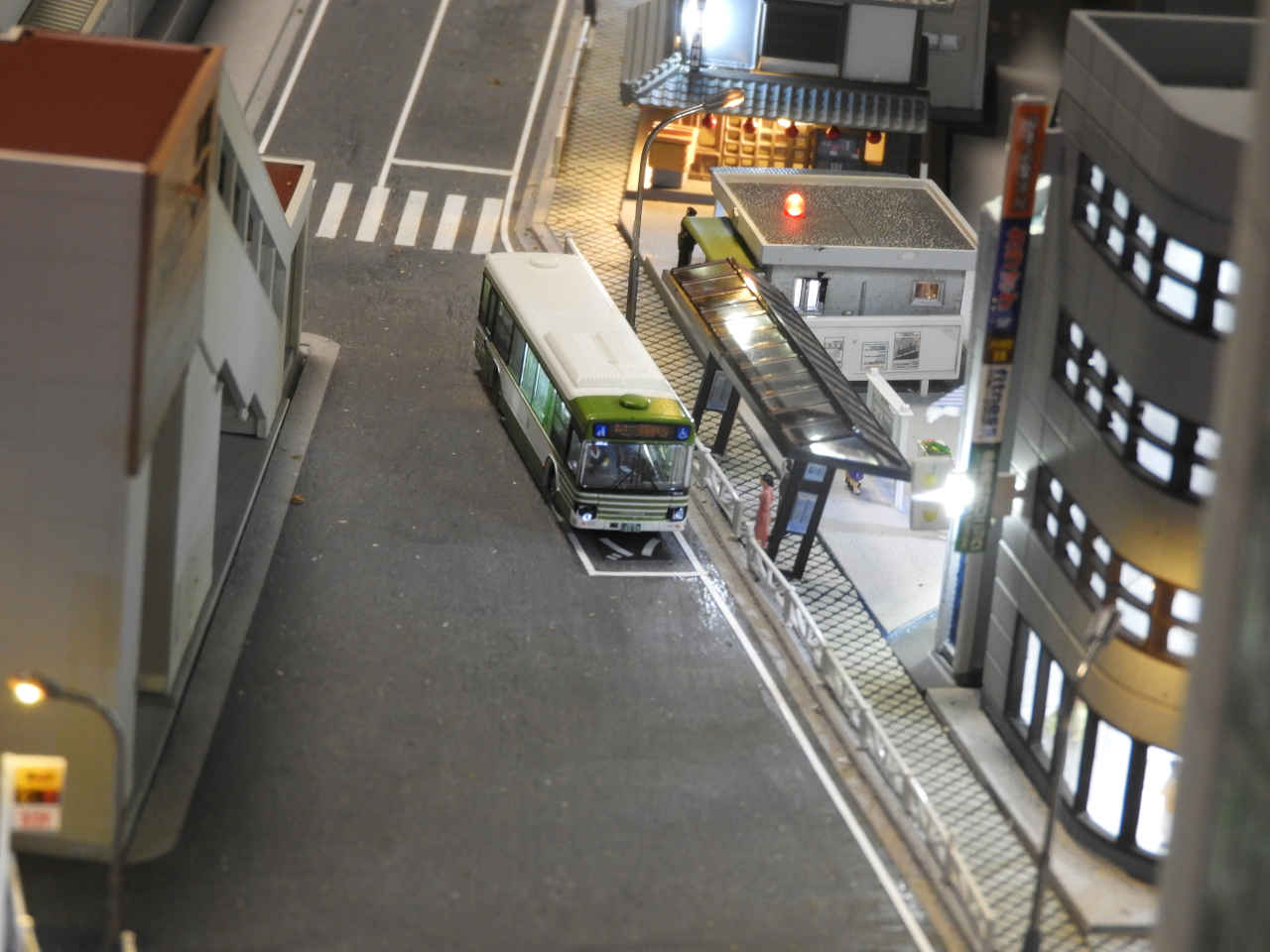

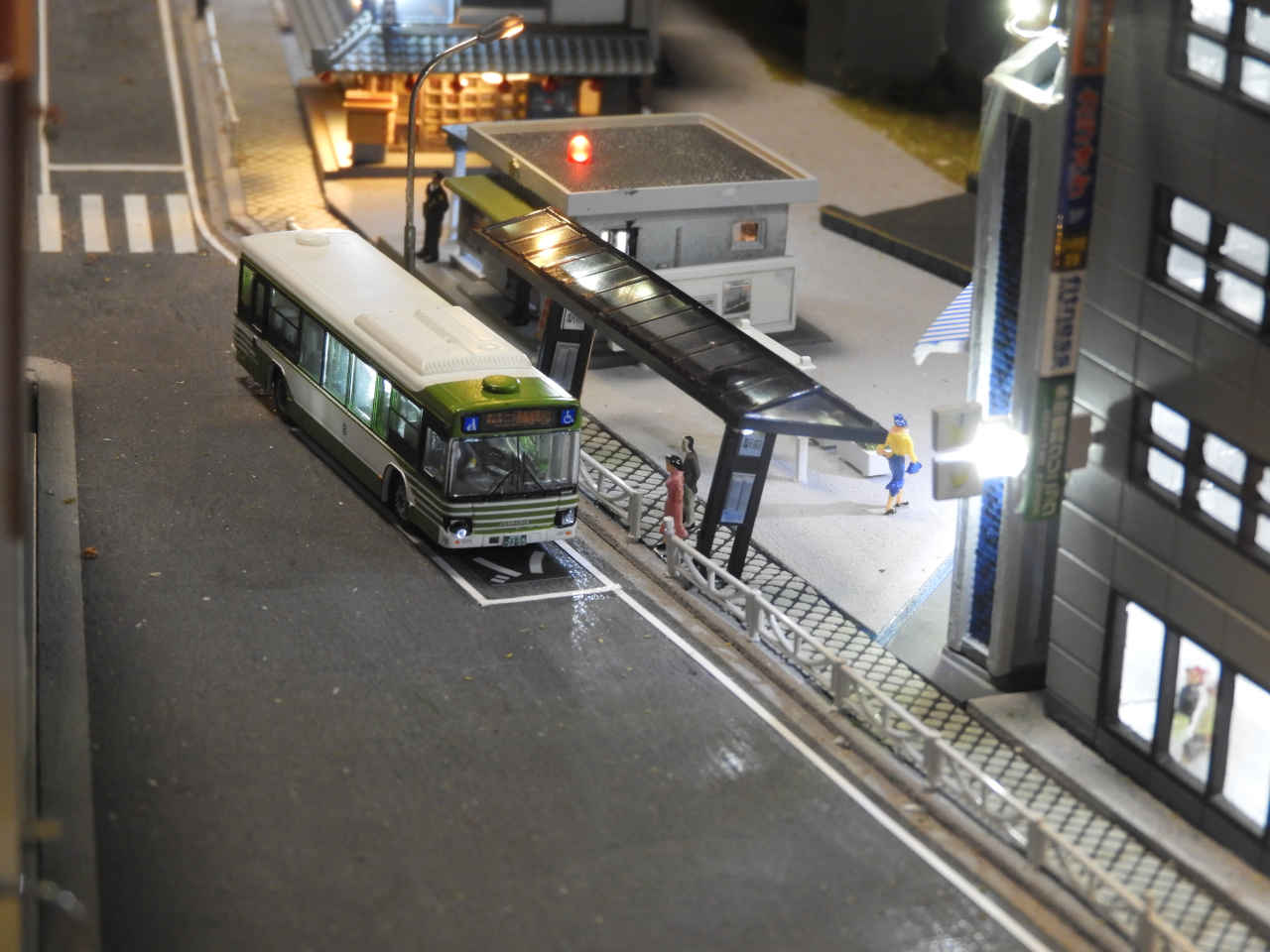

バス停に設置

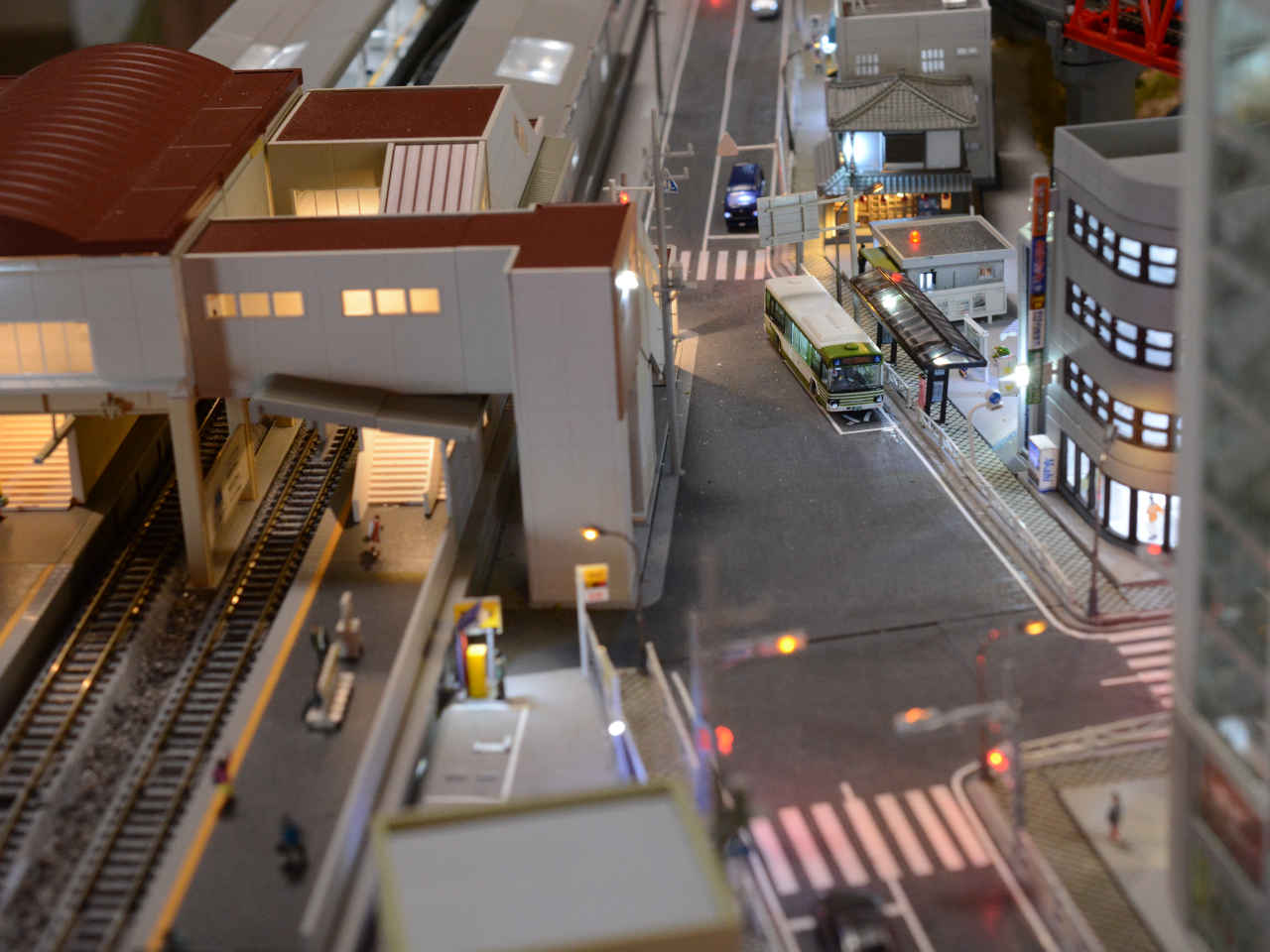

昔々広島に住んでいたころよく利用した「赤バス」「青バス」なのです＼(^o^)／

フィギュアを配置する †

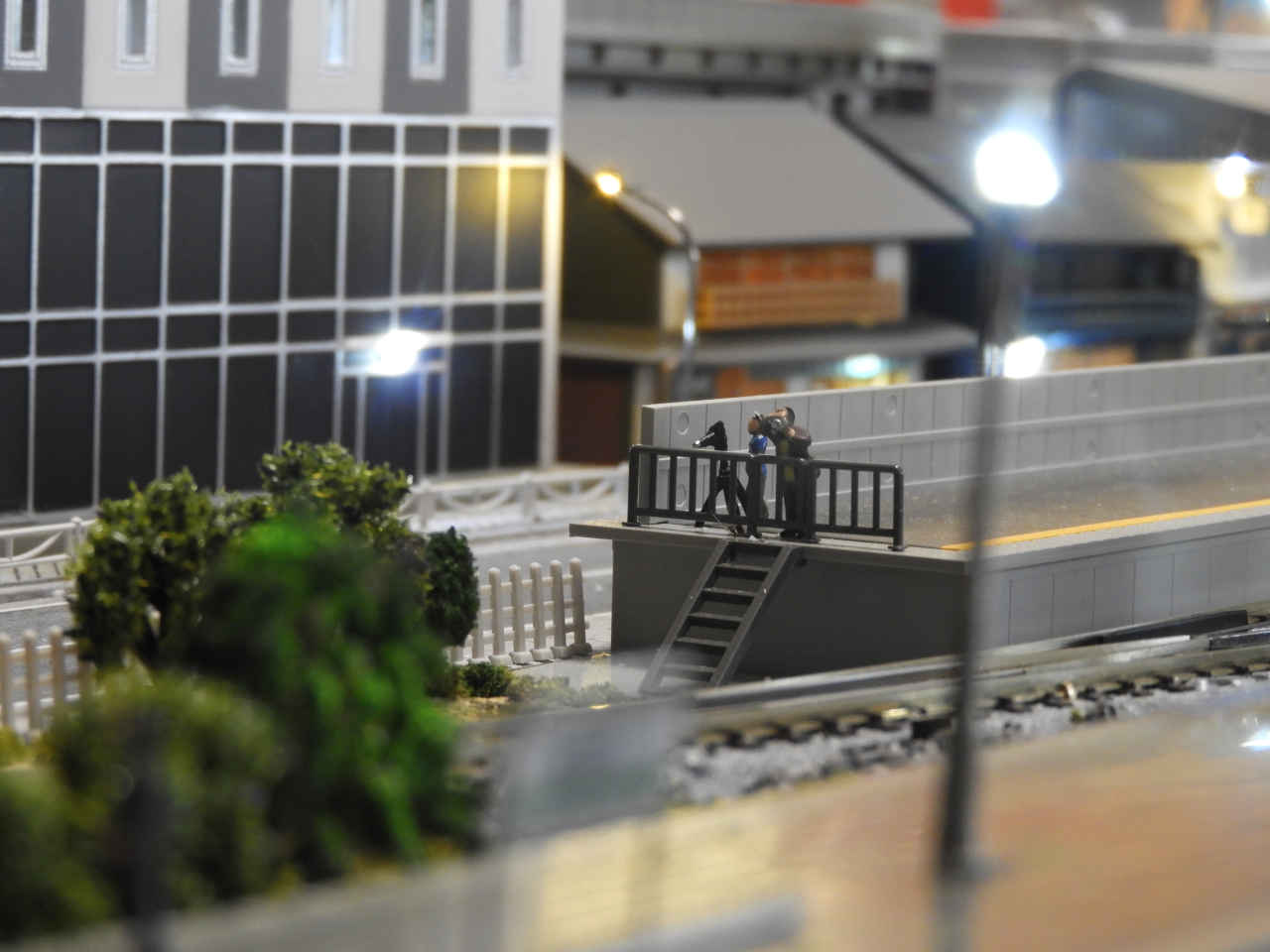

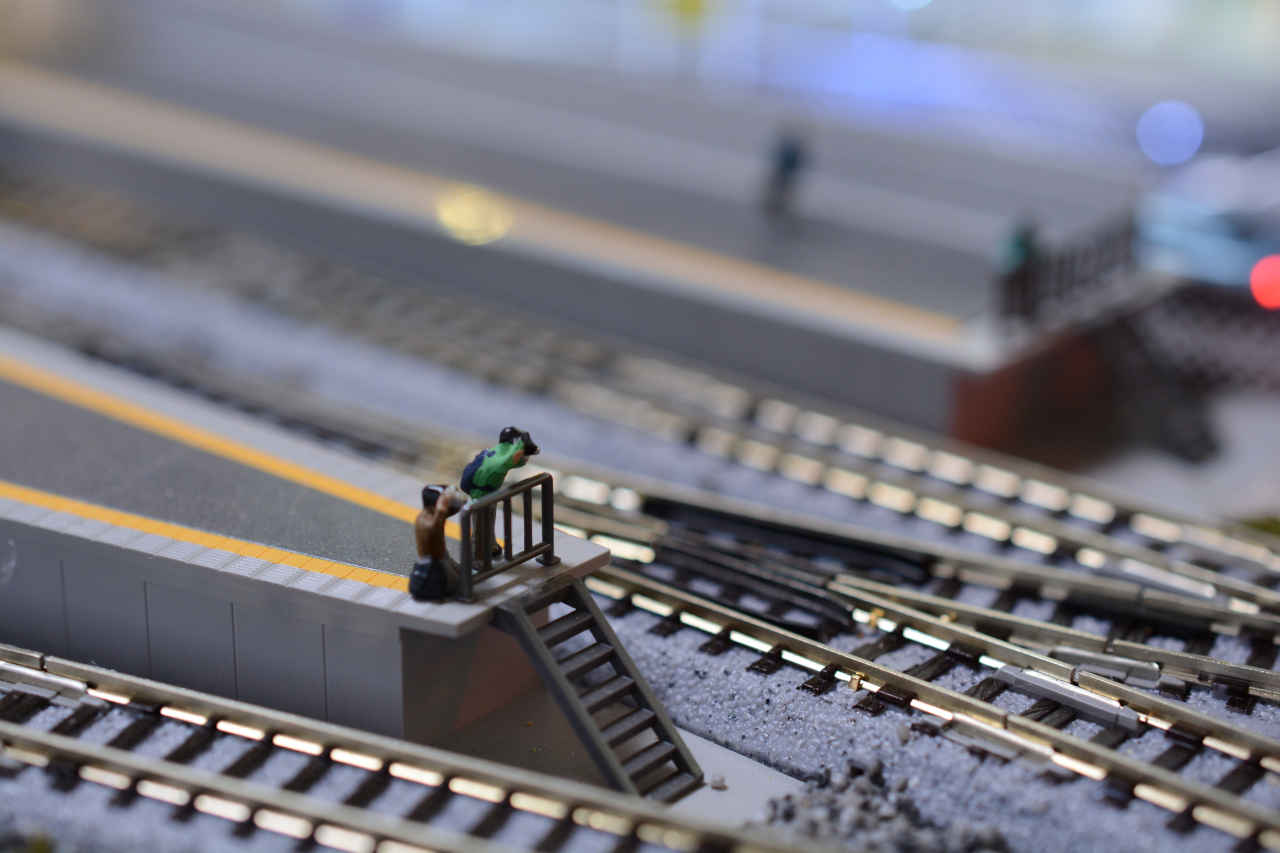

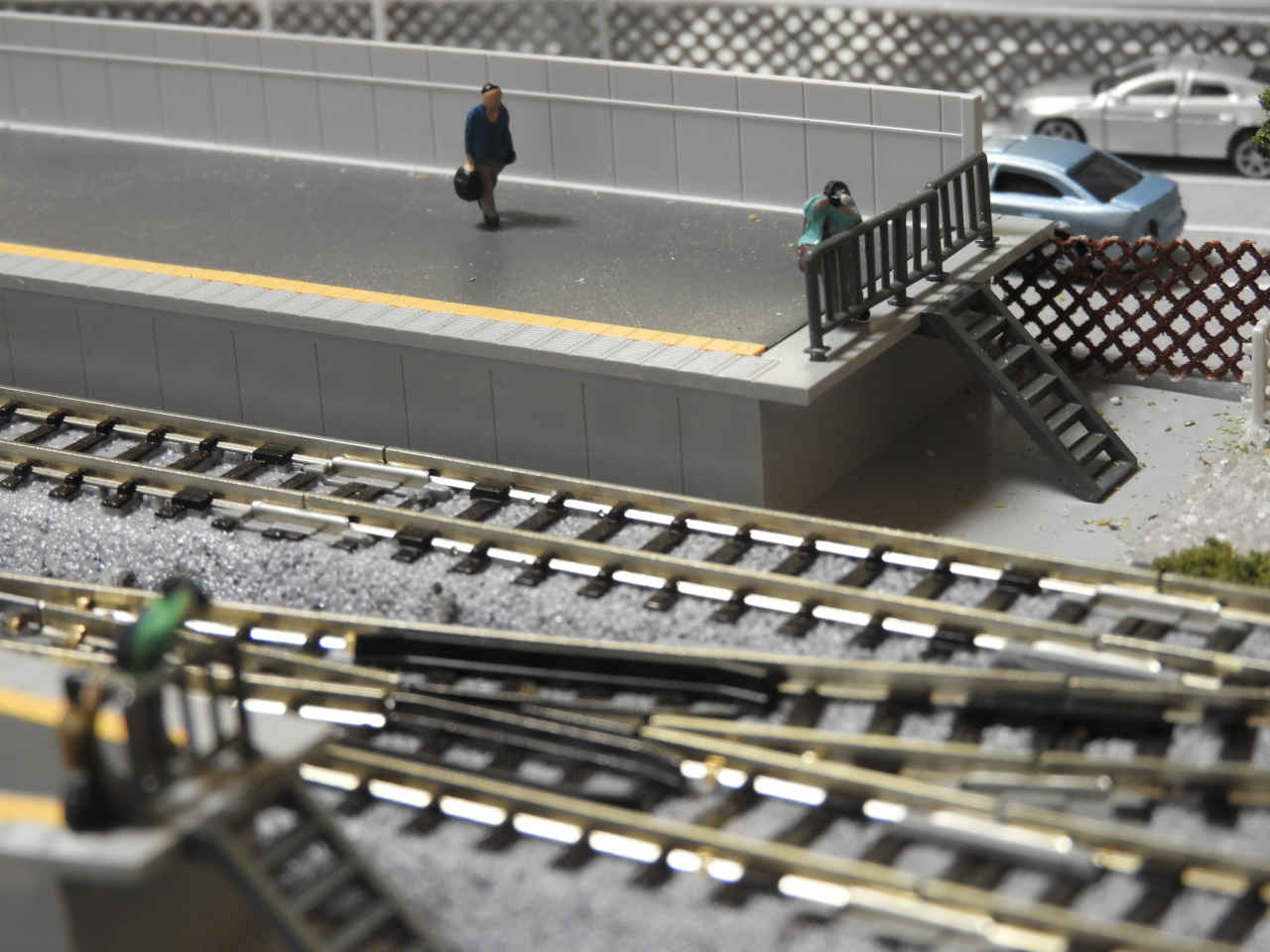

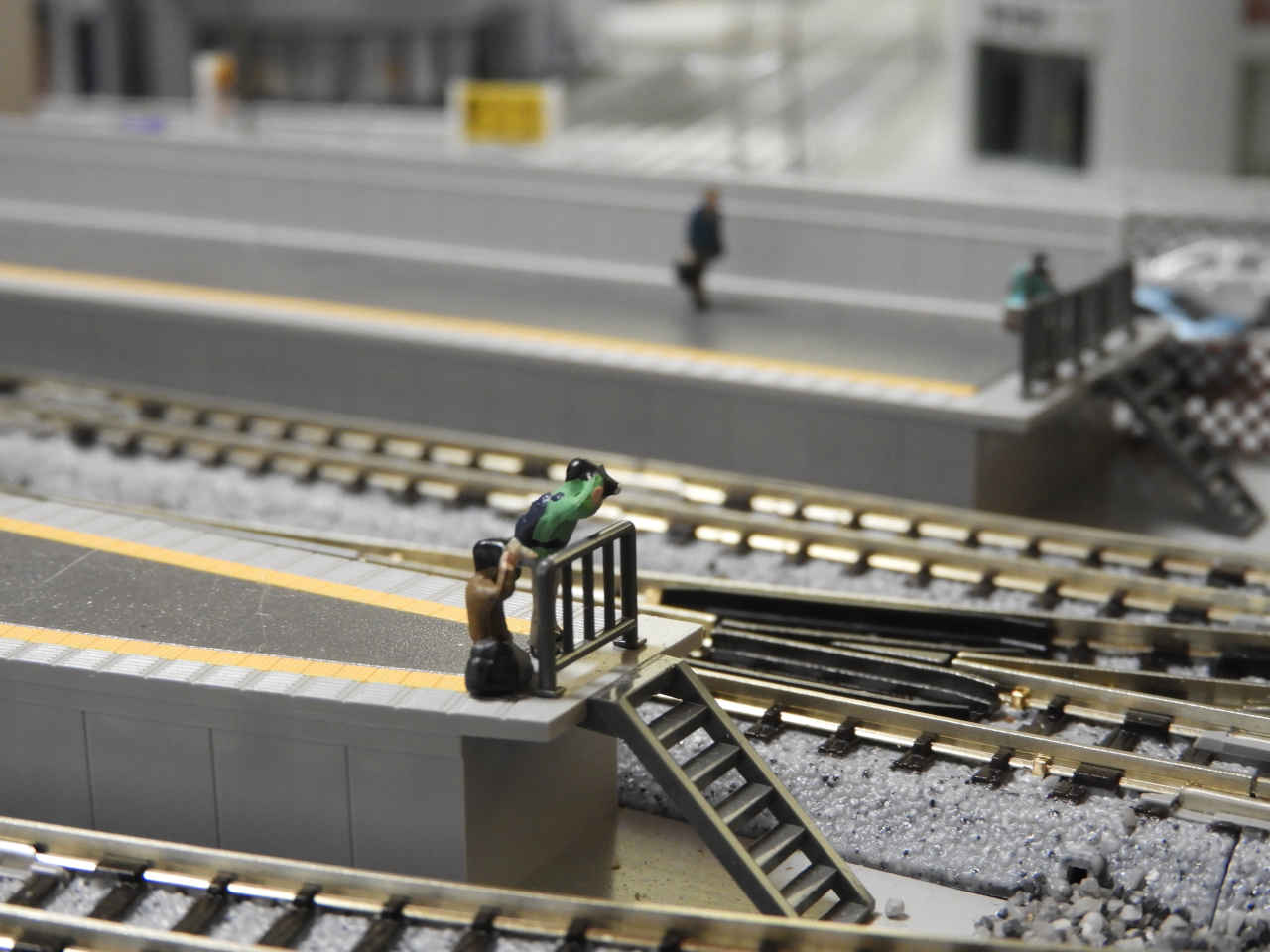

撮り鉄の人たち

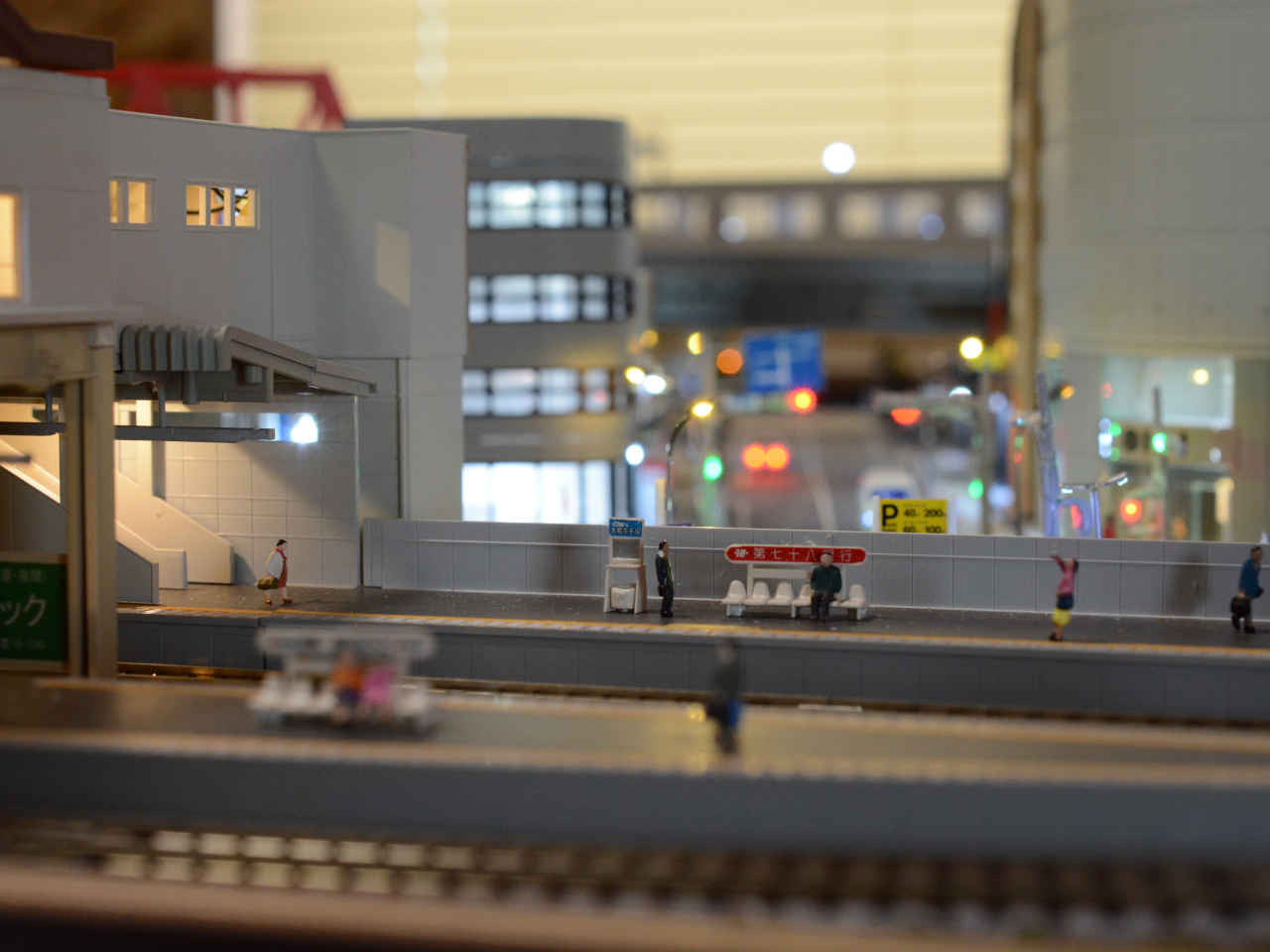

電車を待つ人々

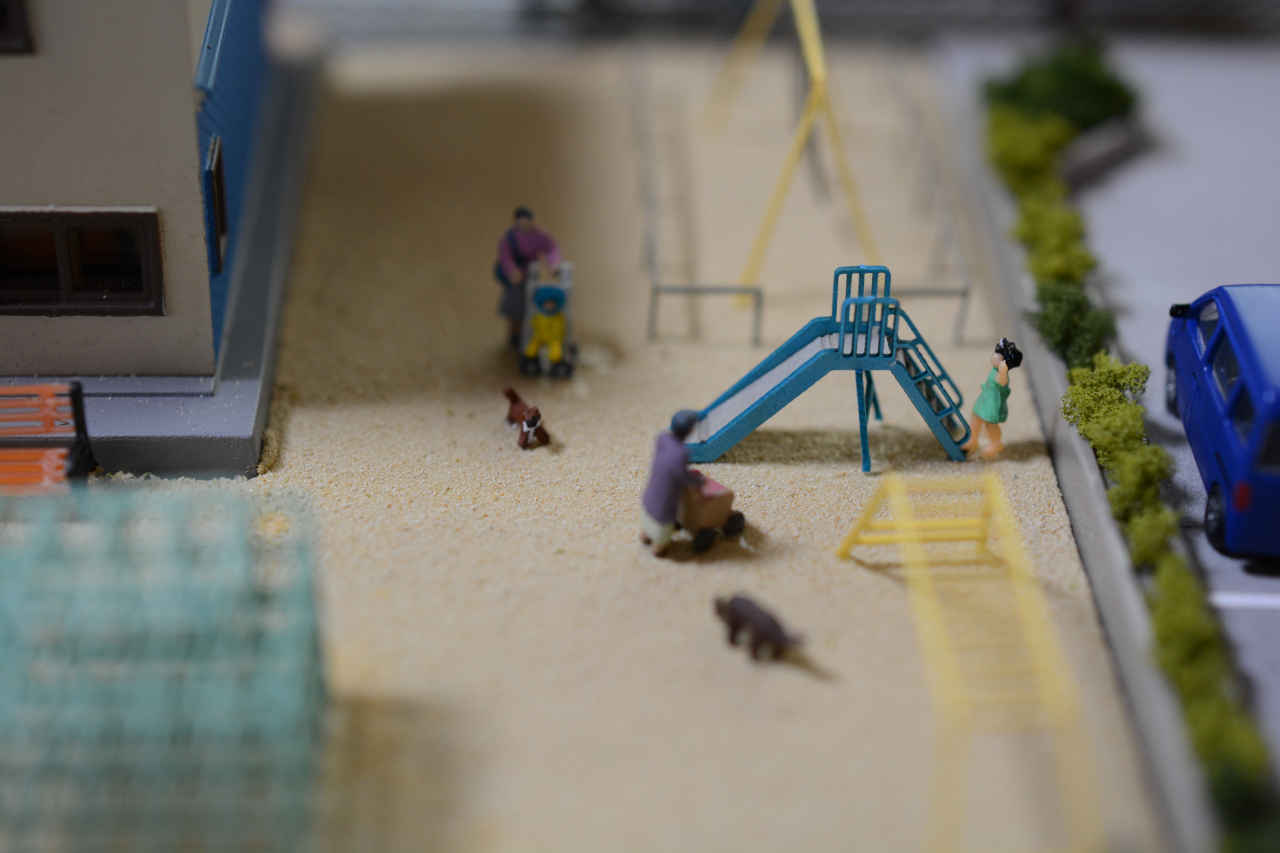

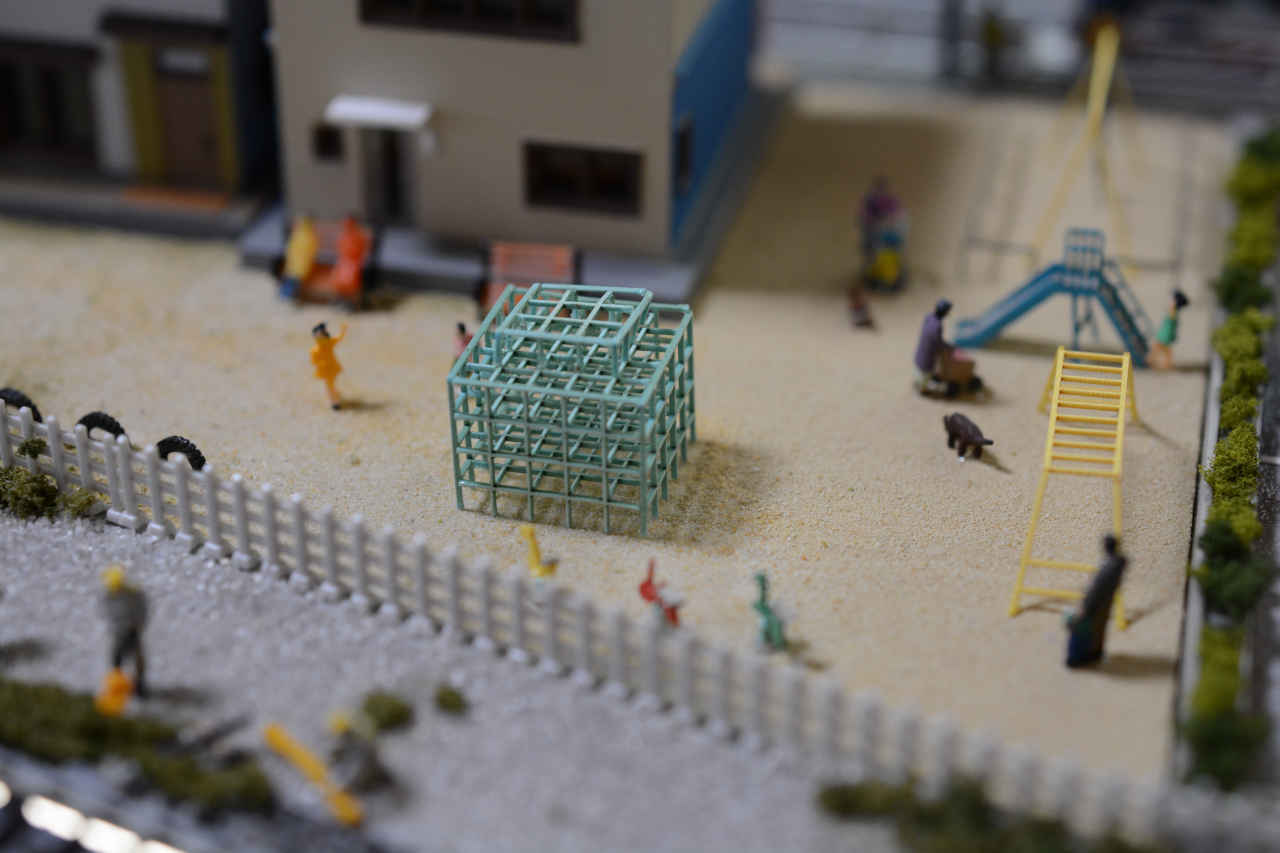

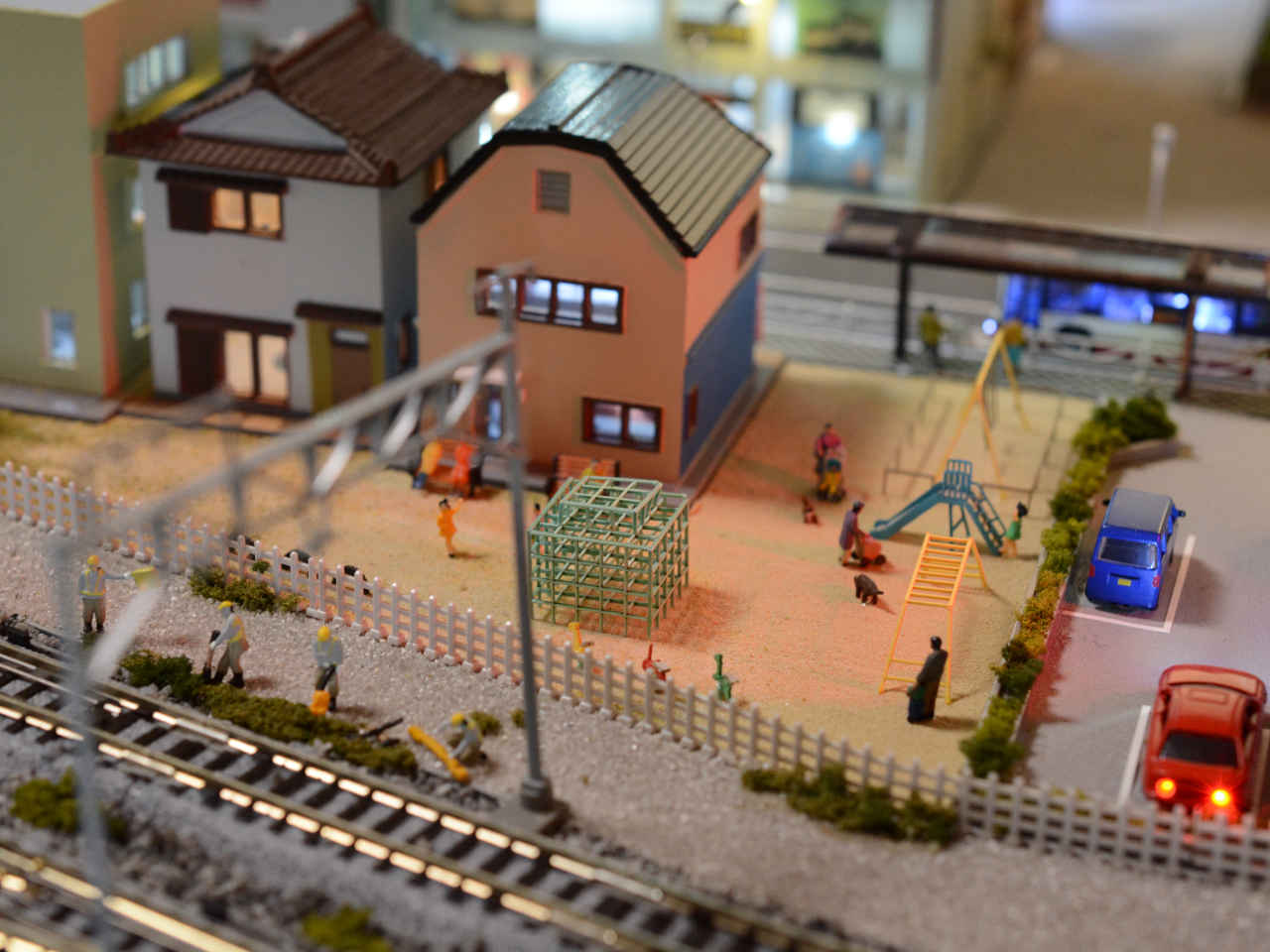

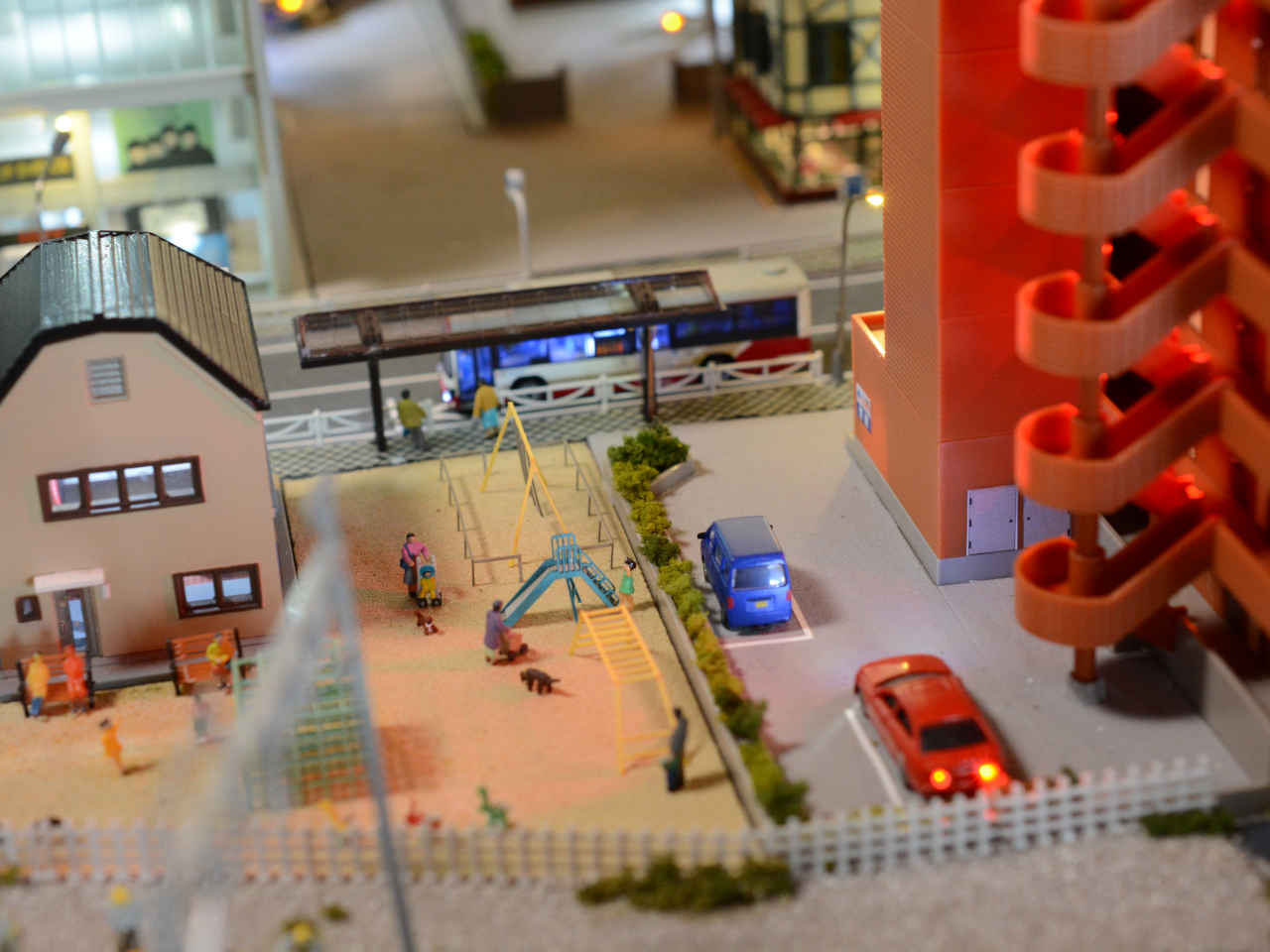

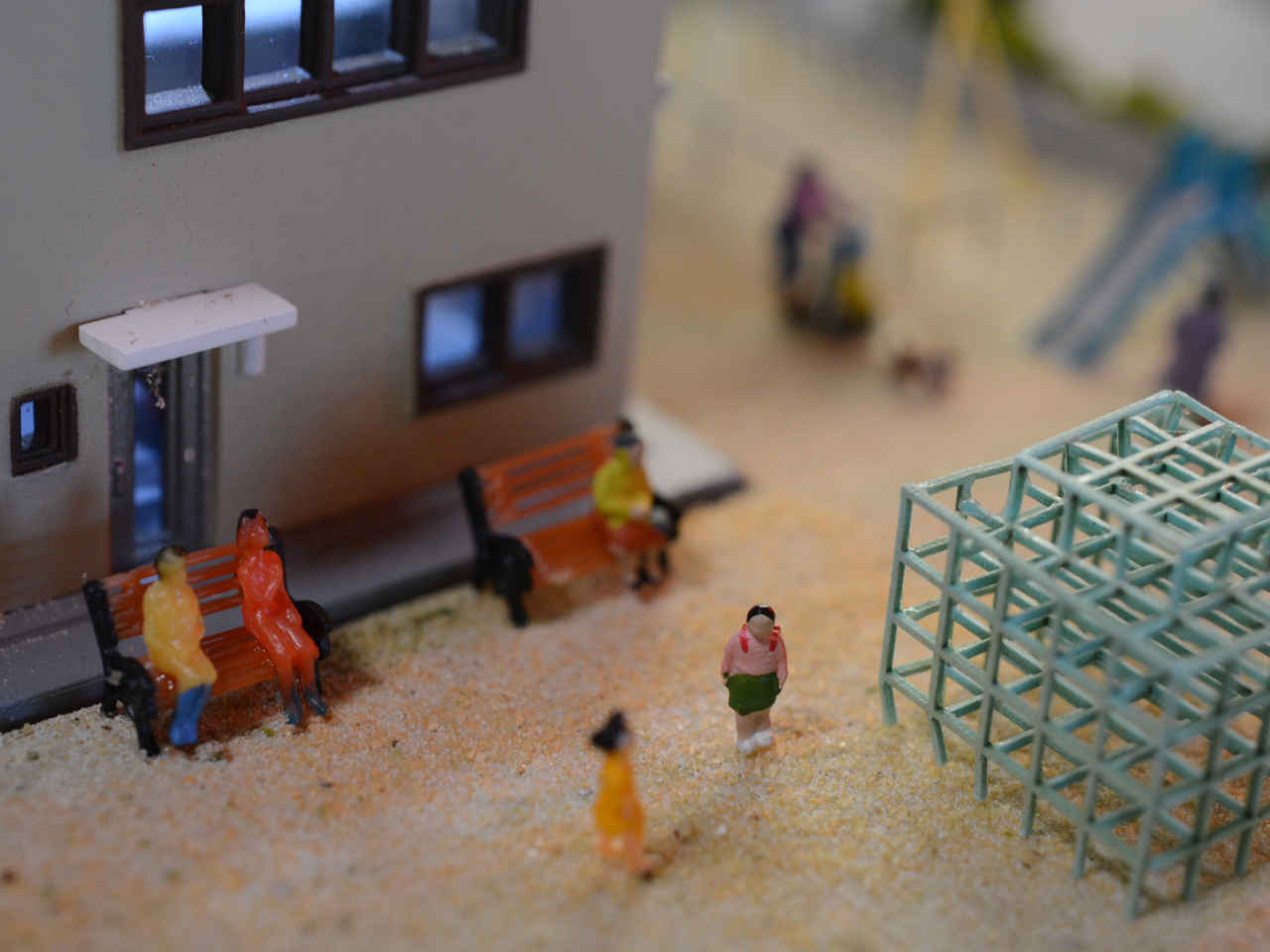

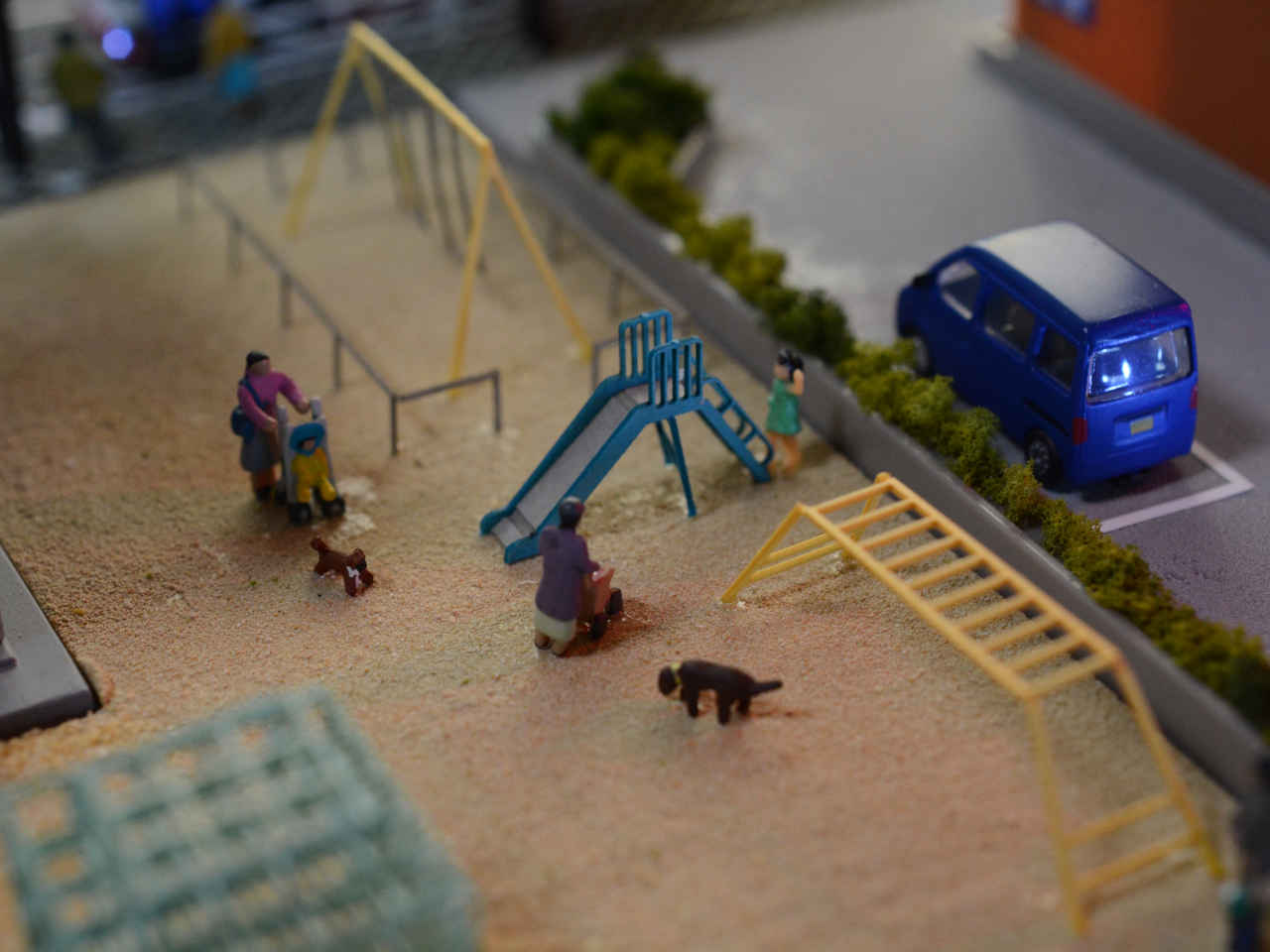

公園の人々

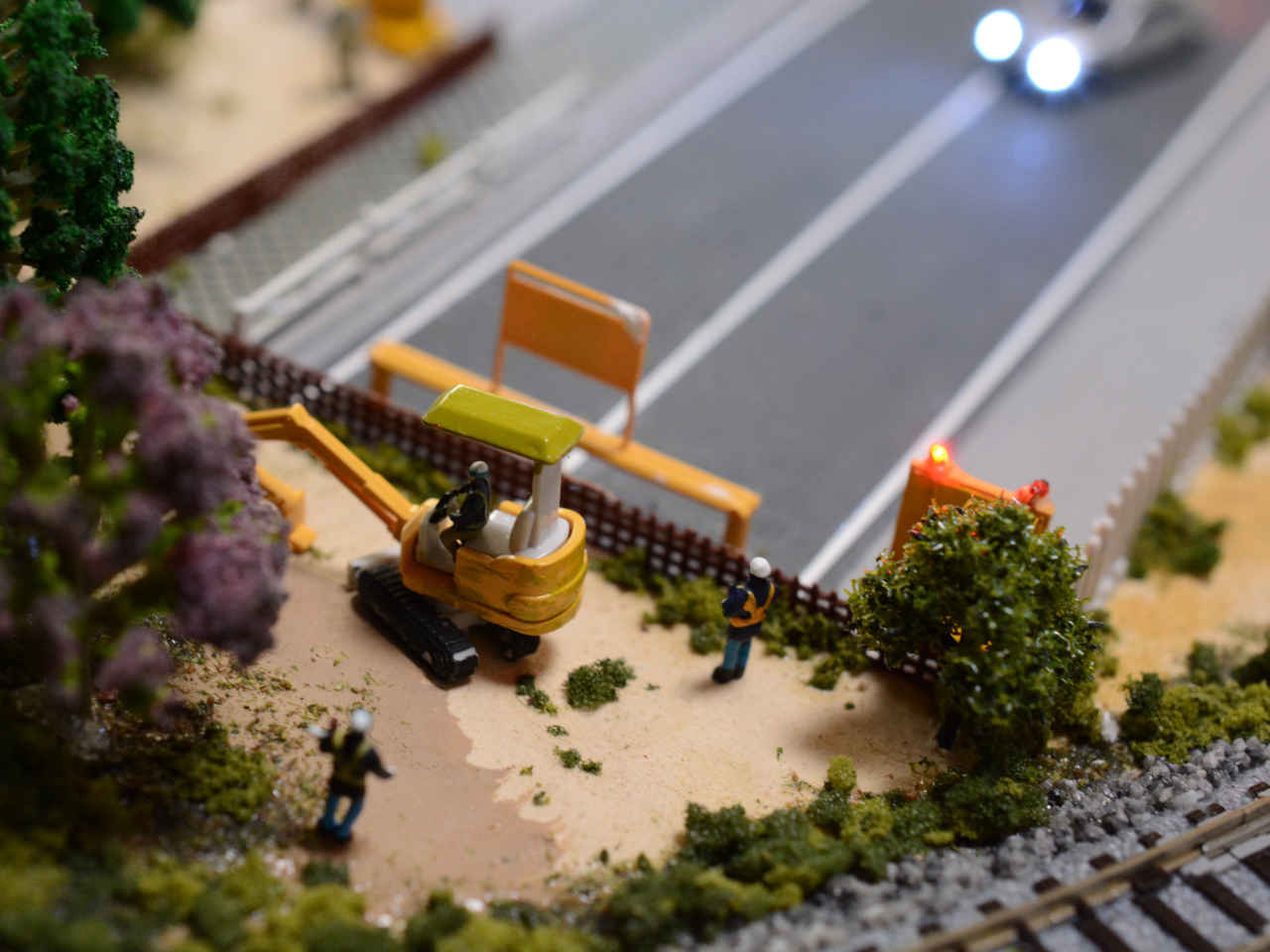

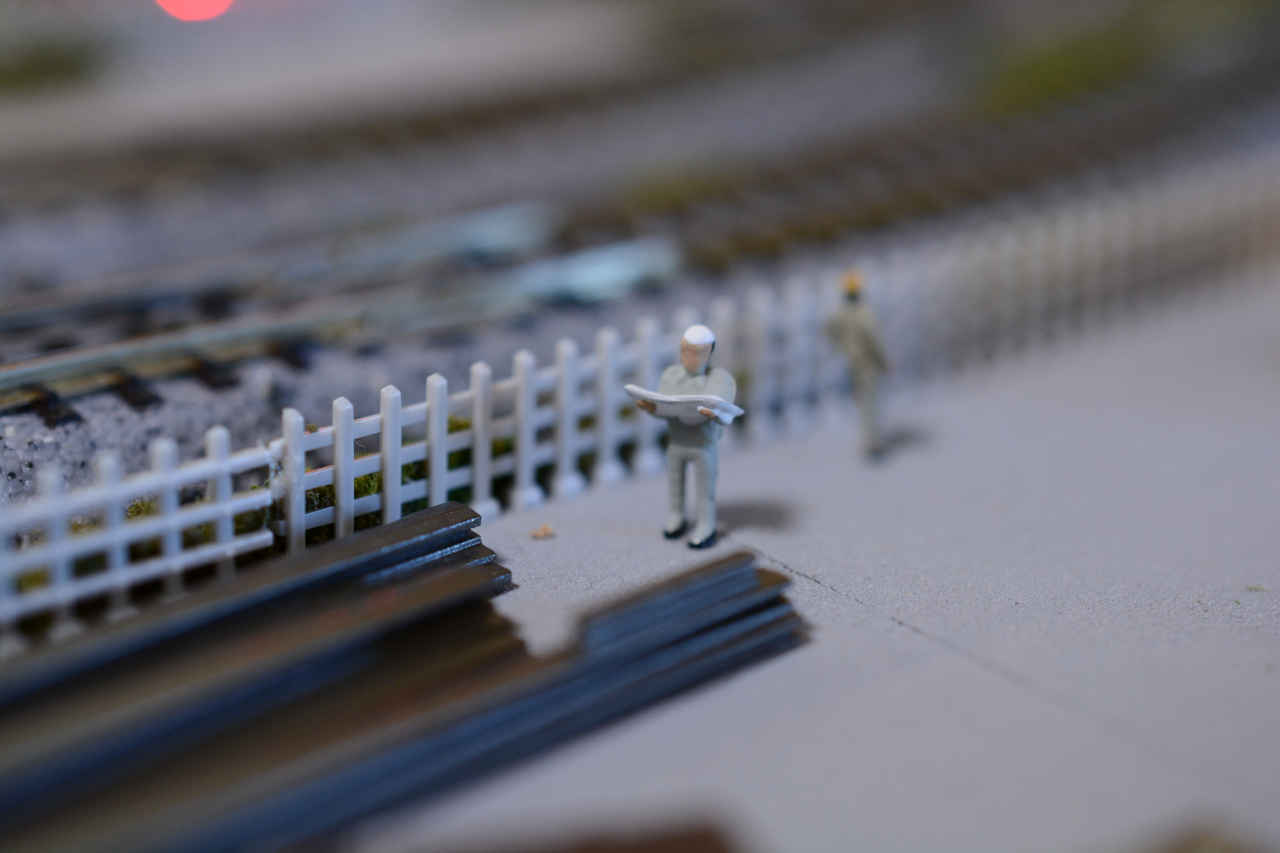

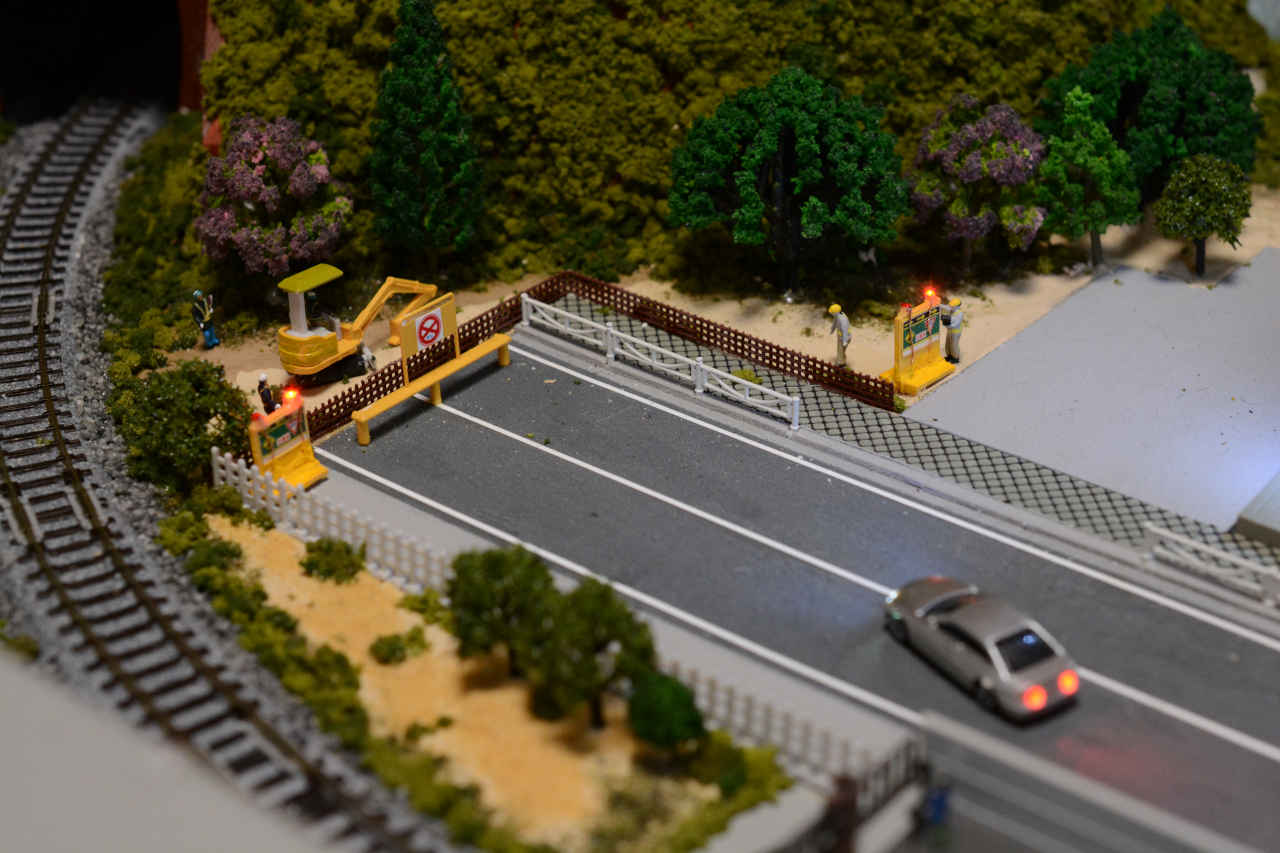

保線作業の人たち

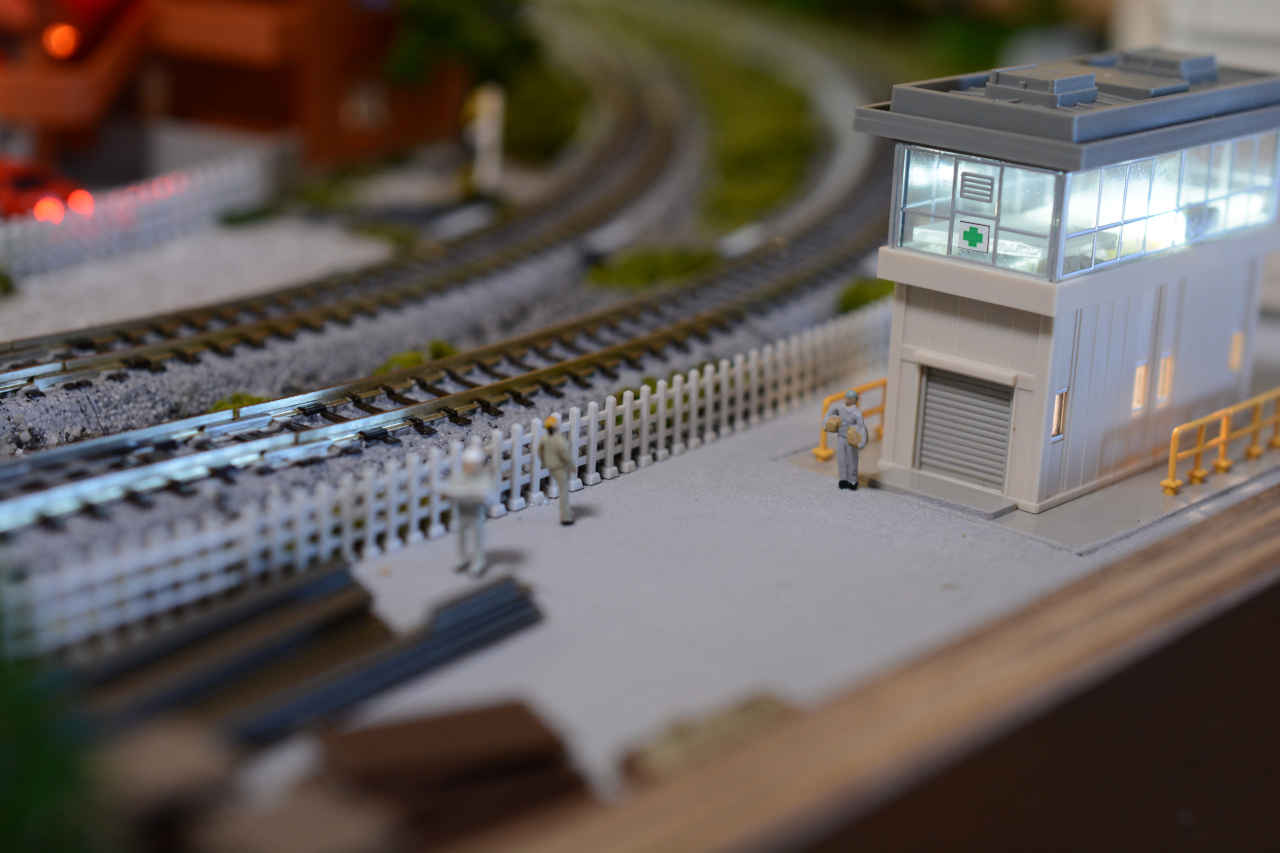

詰所の内部にも家具と人を配置

道路工事の人々

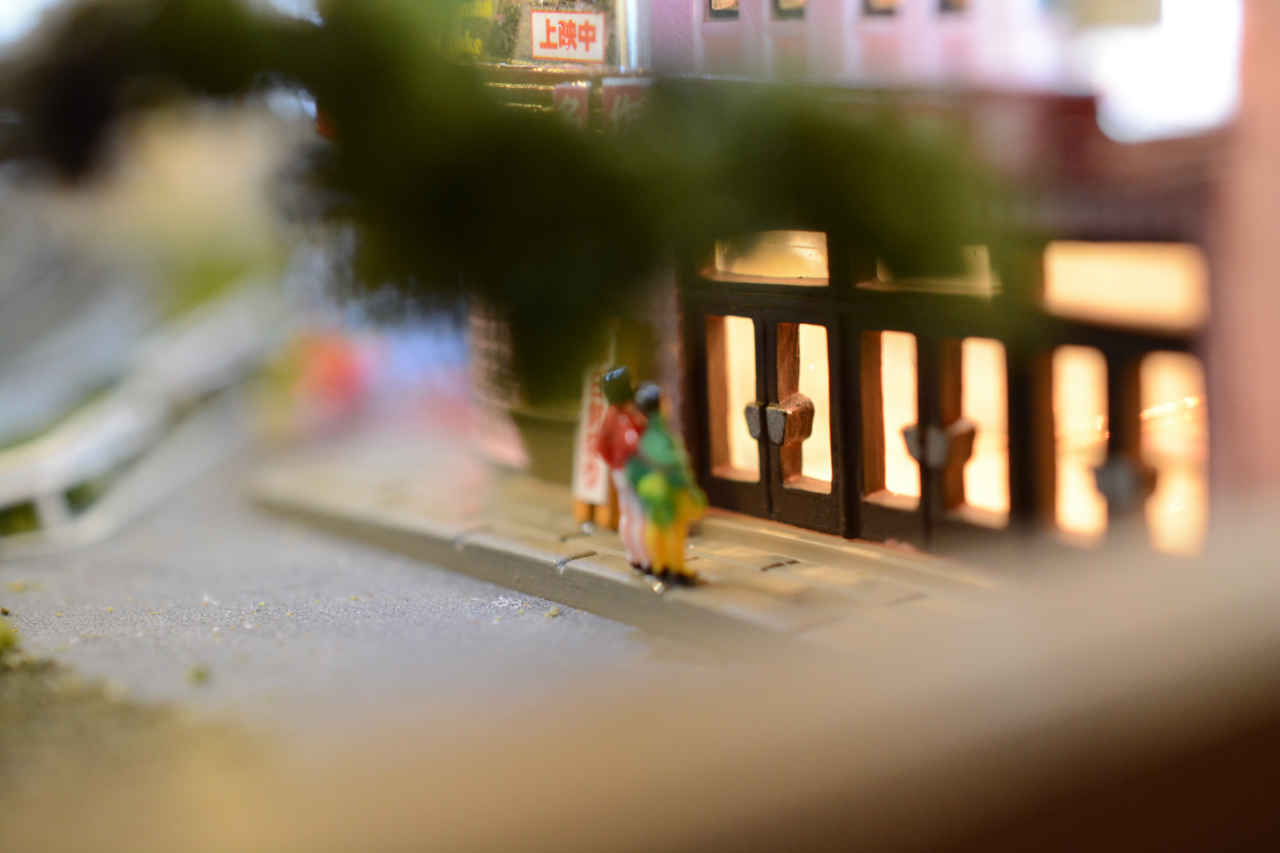

映画館付近の人たち

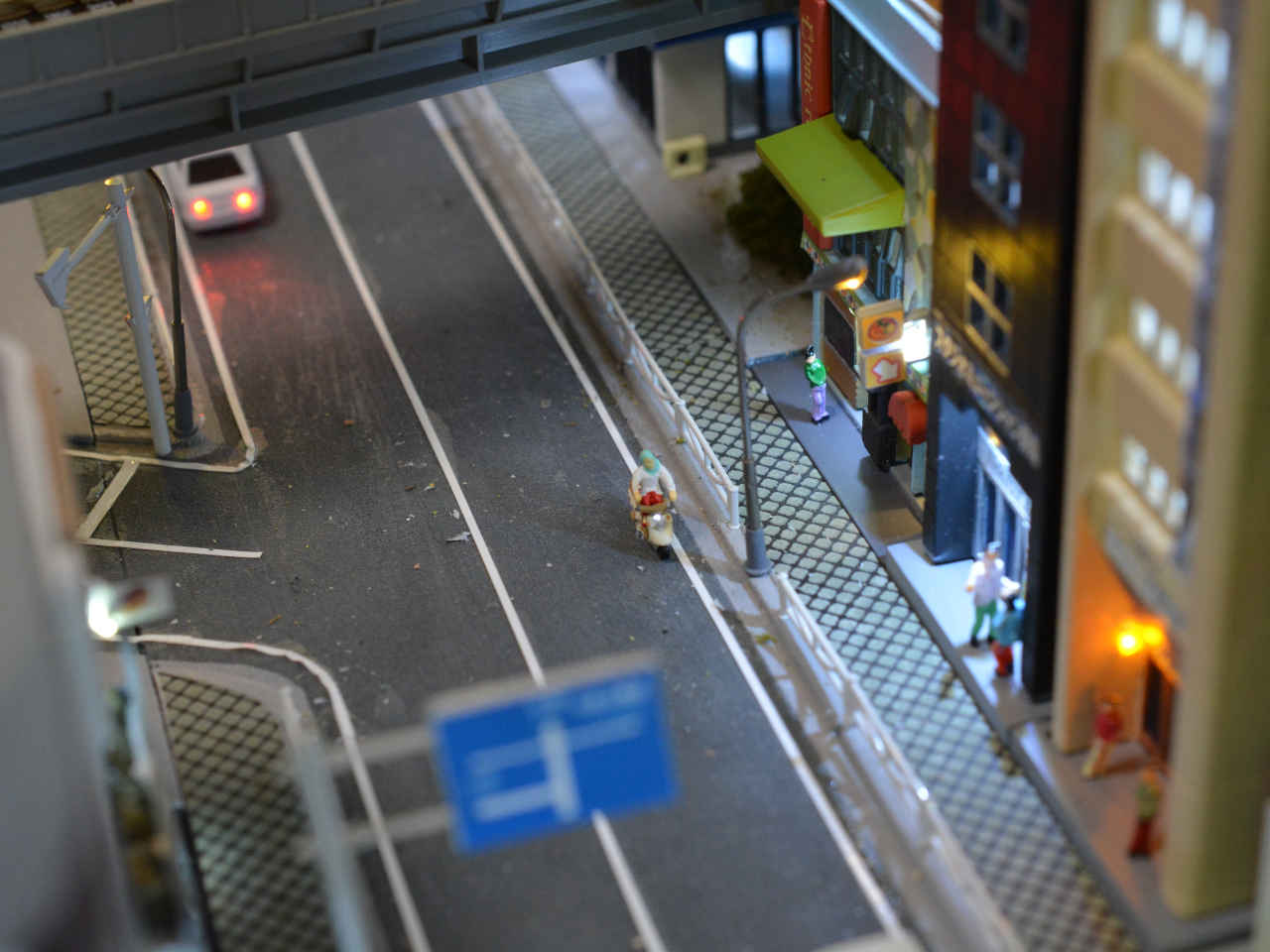

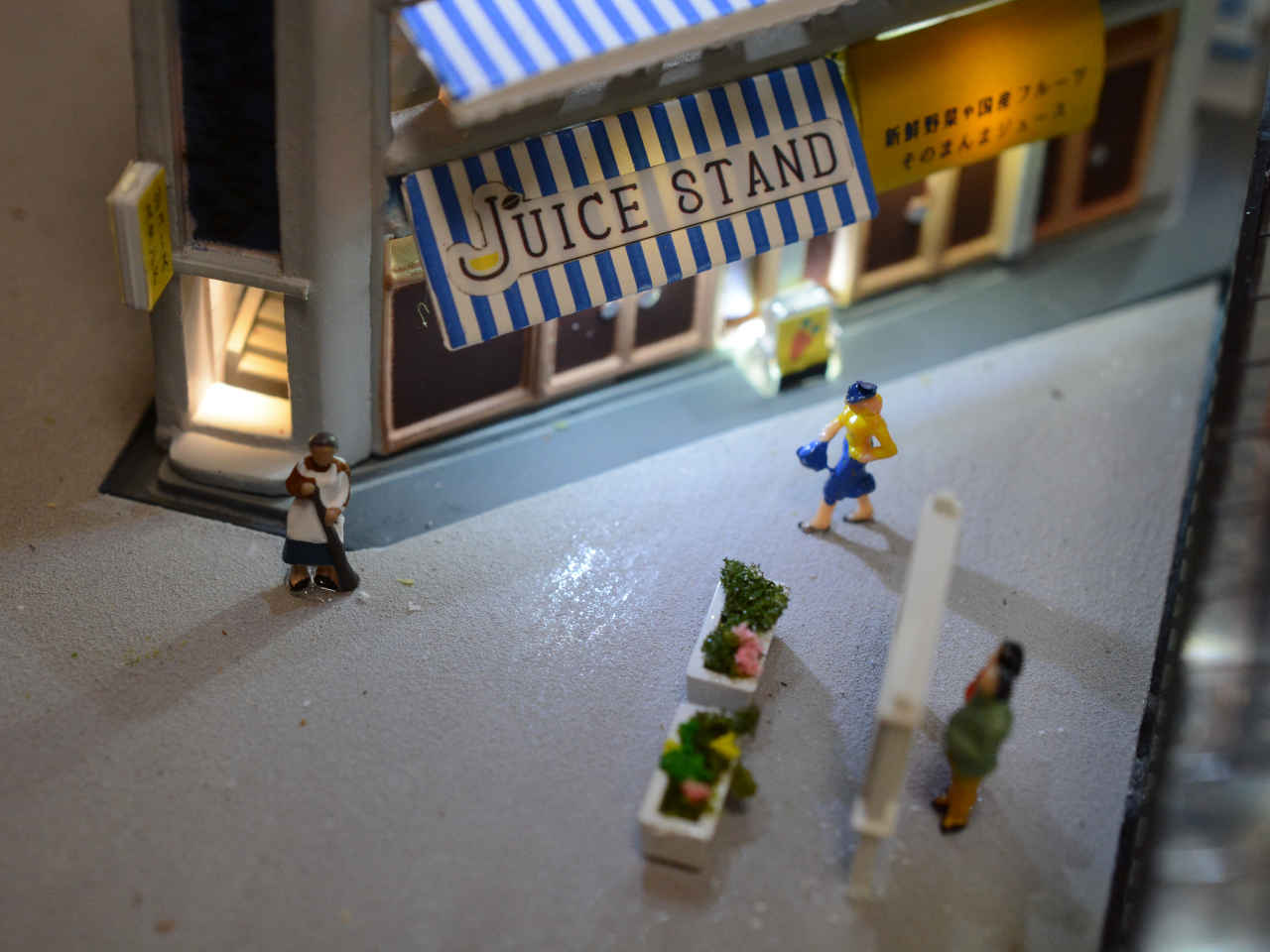

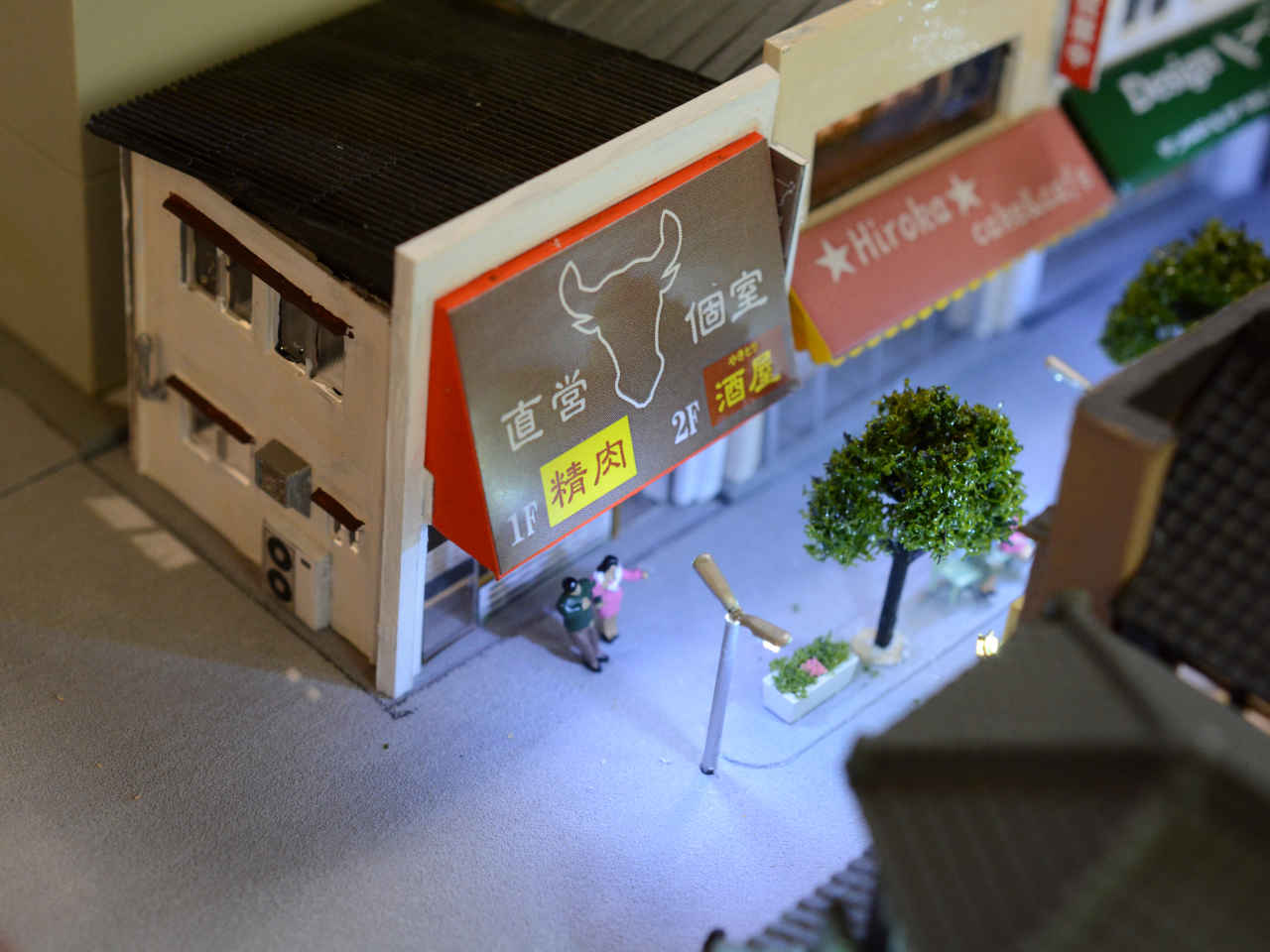

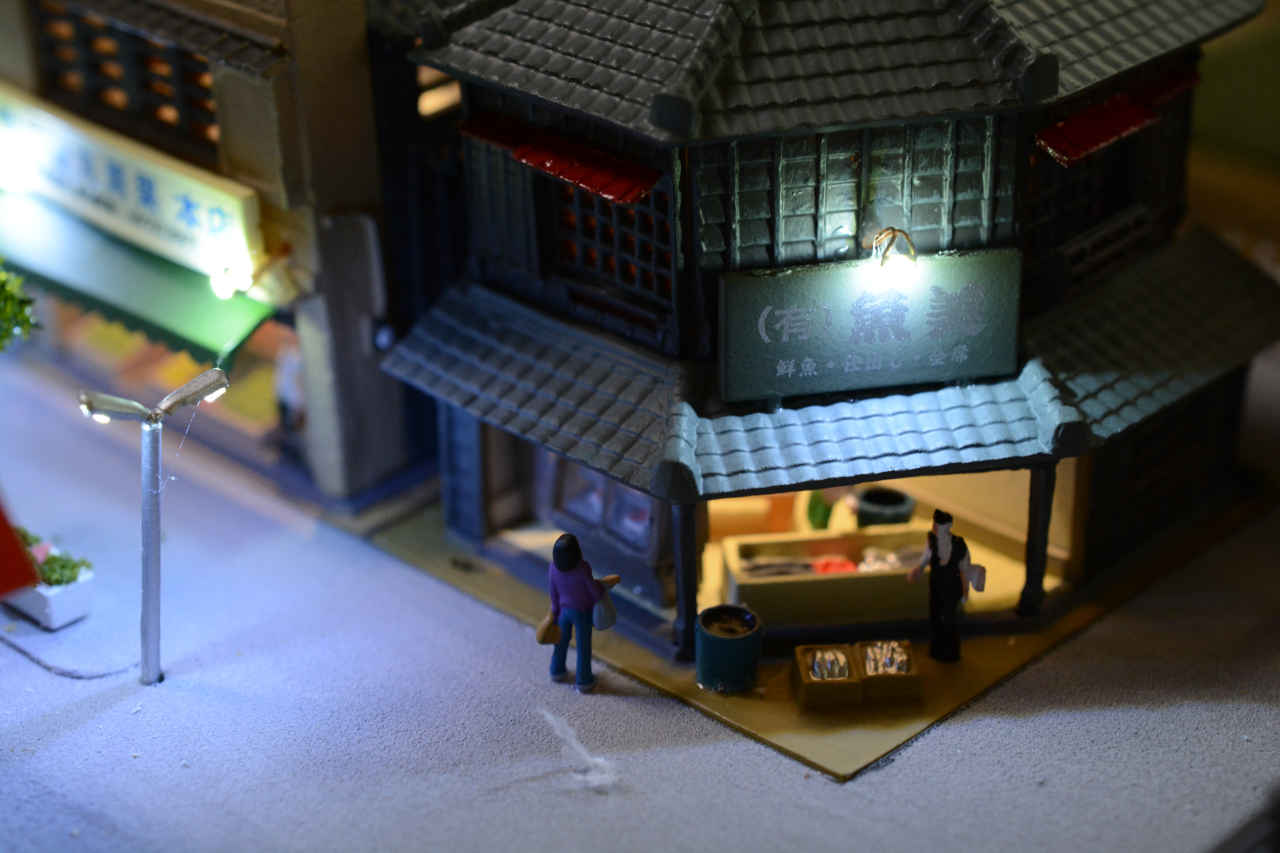

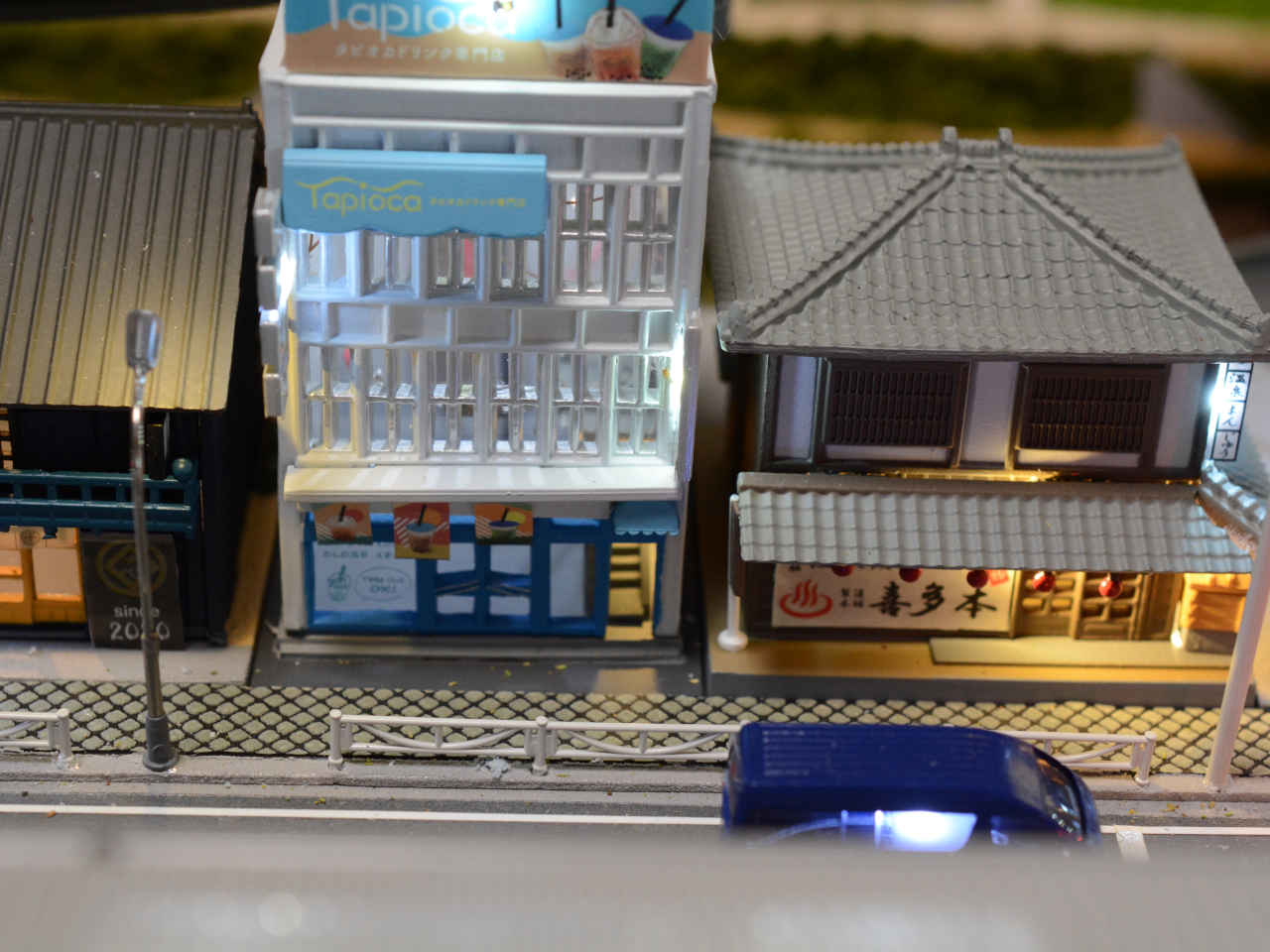

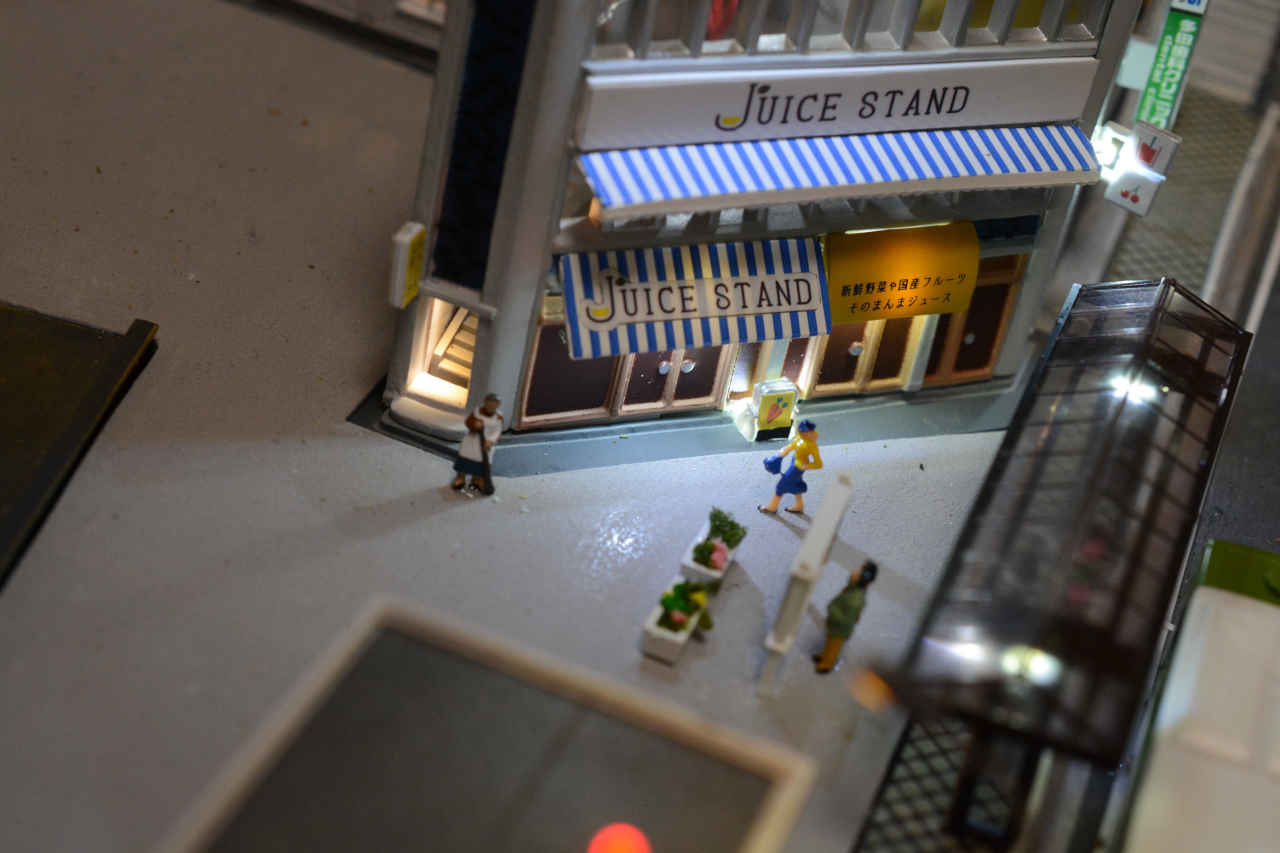

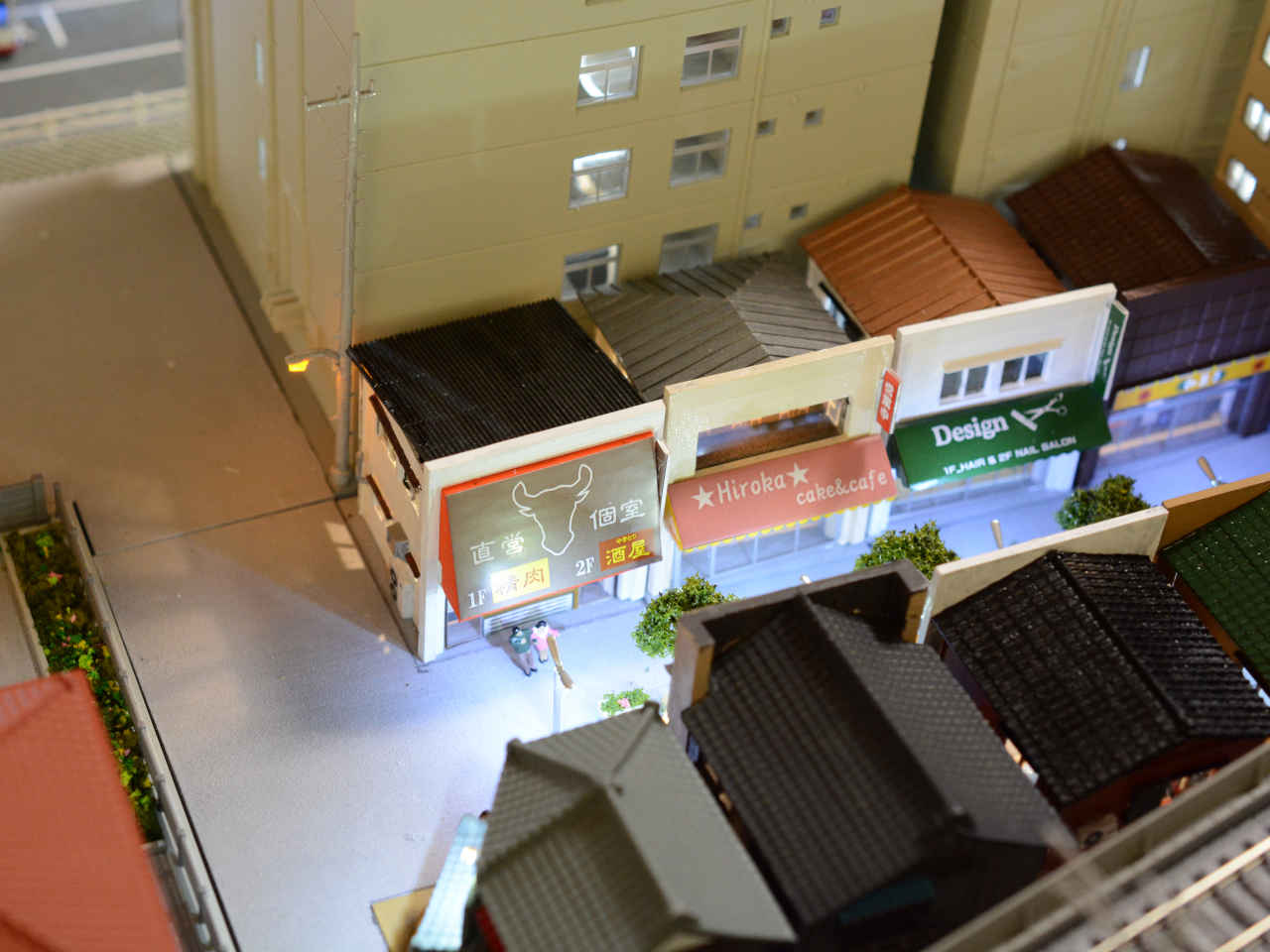

町中の人々

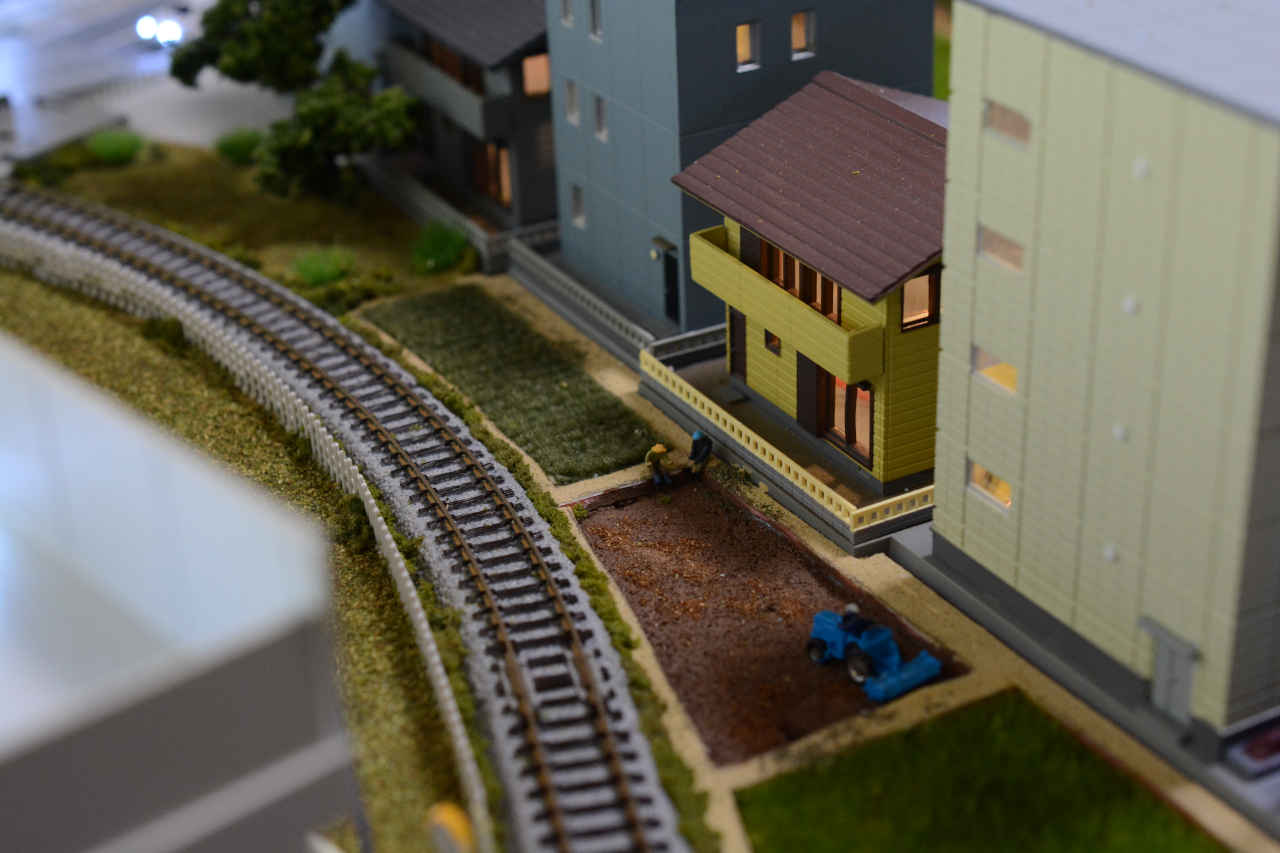

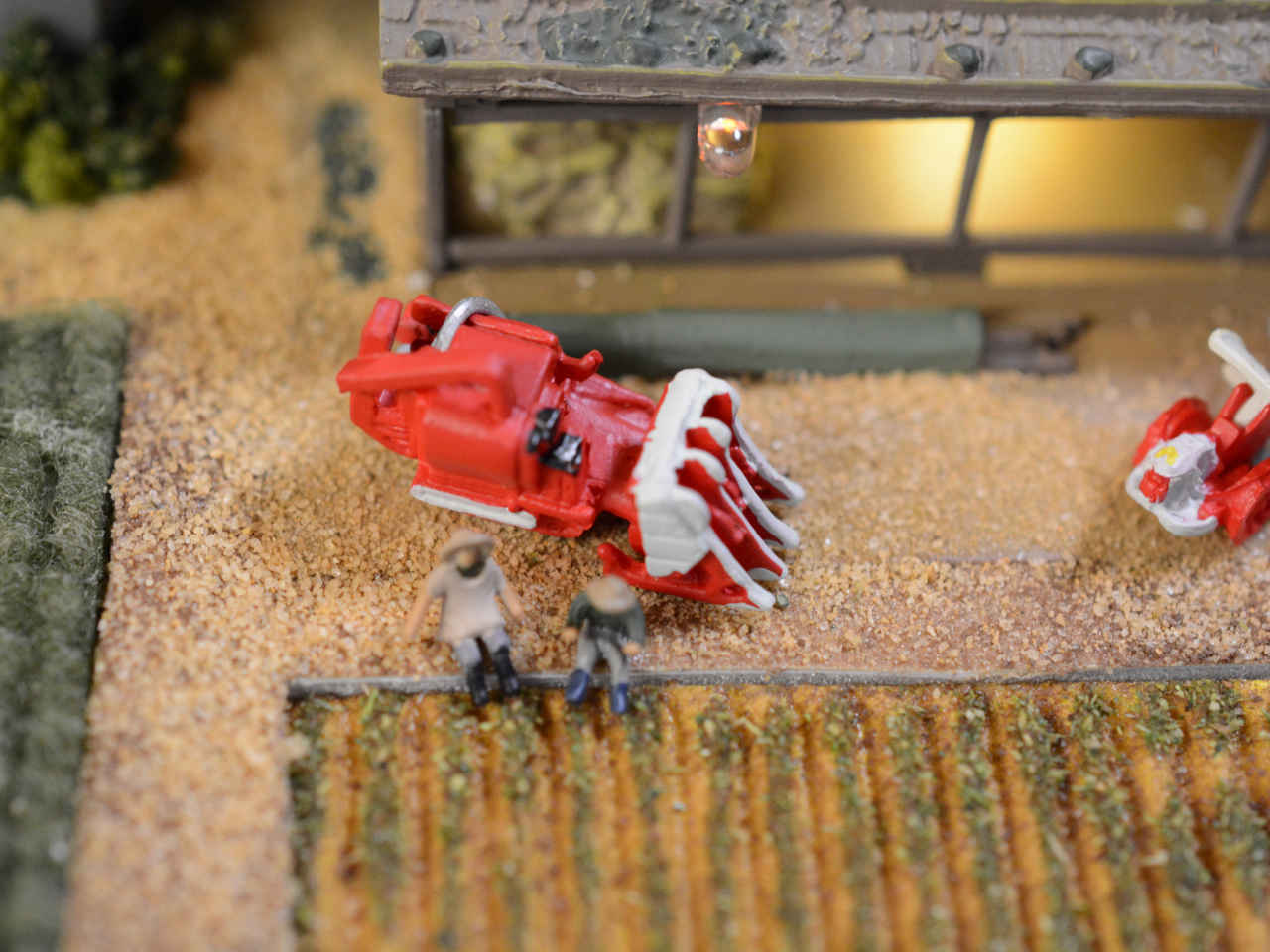

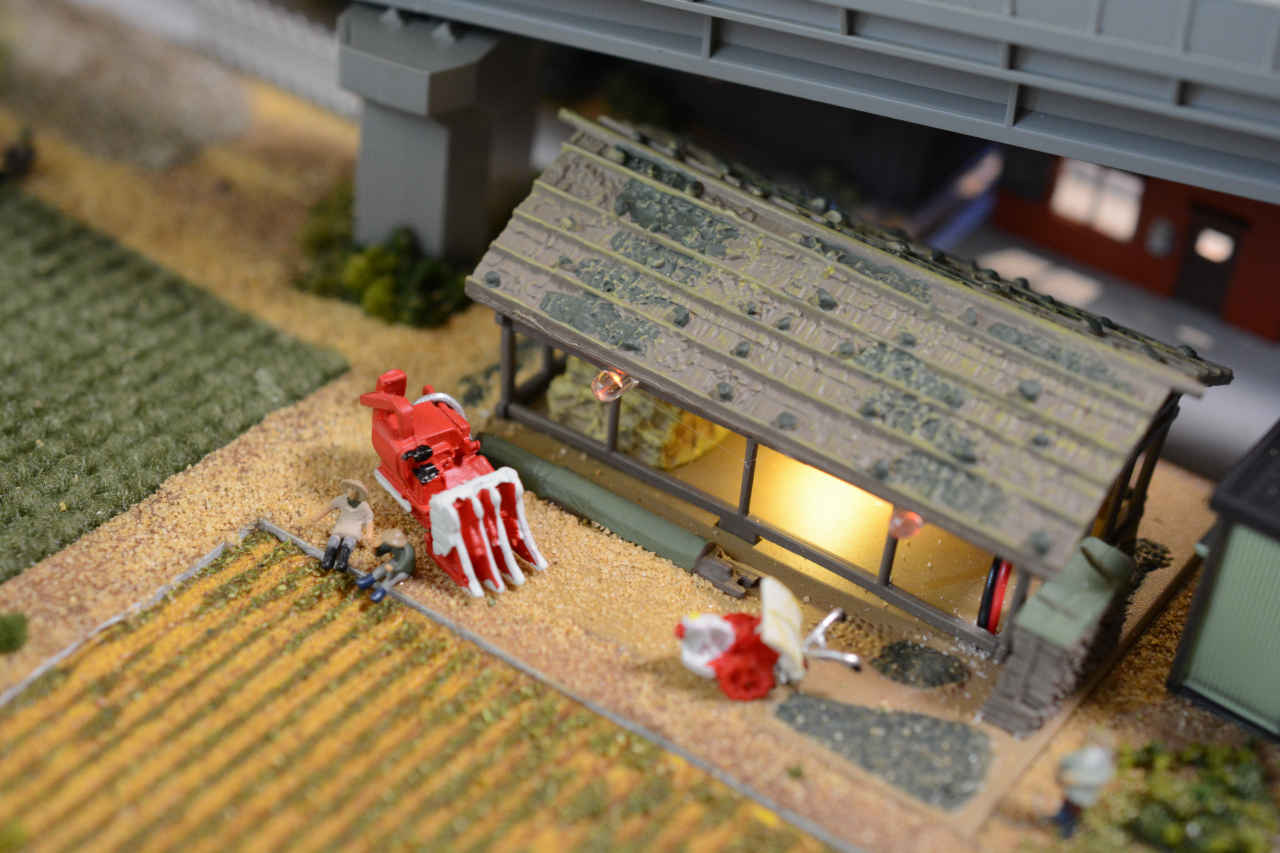

農家の人々

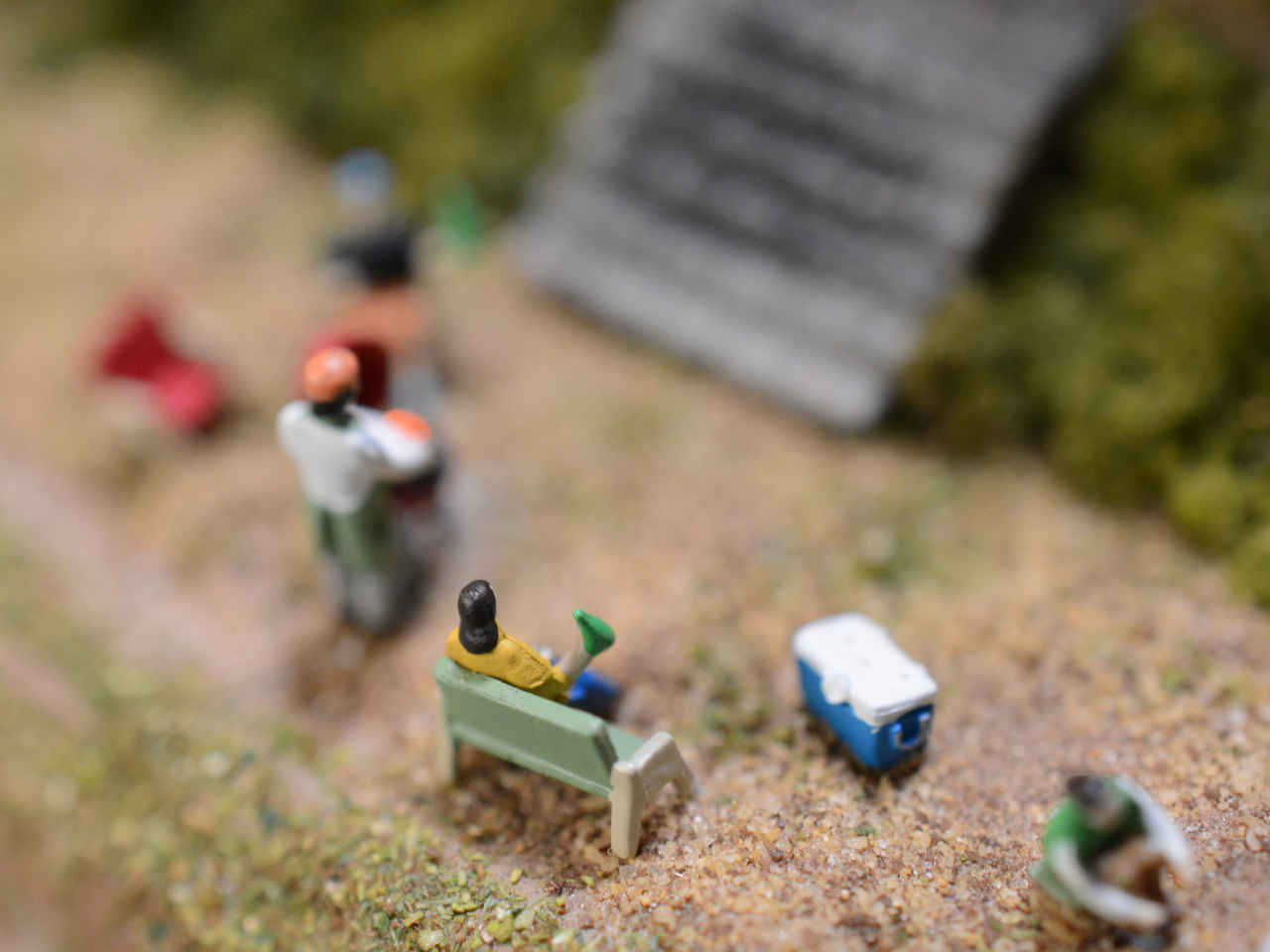

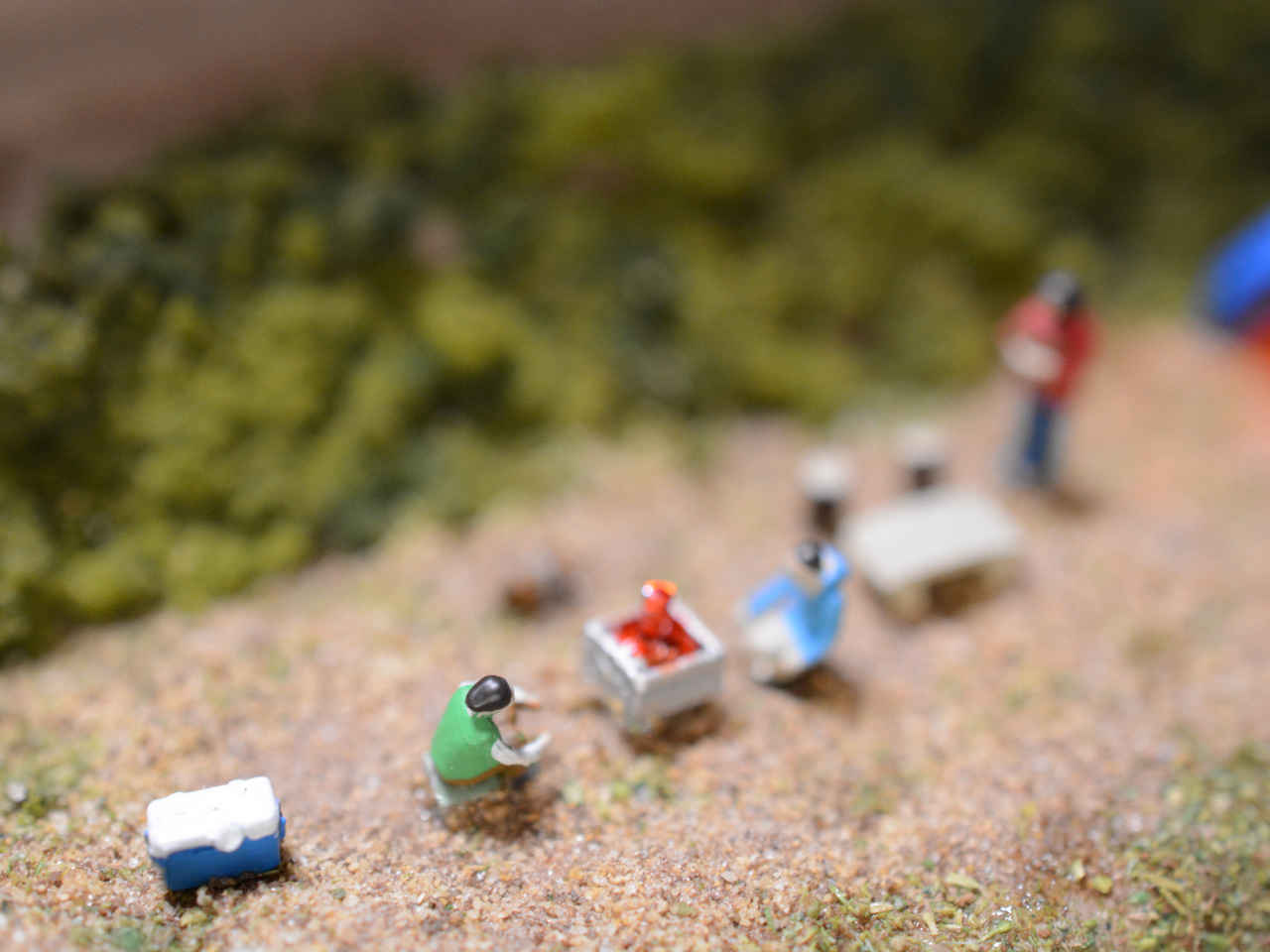

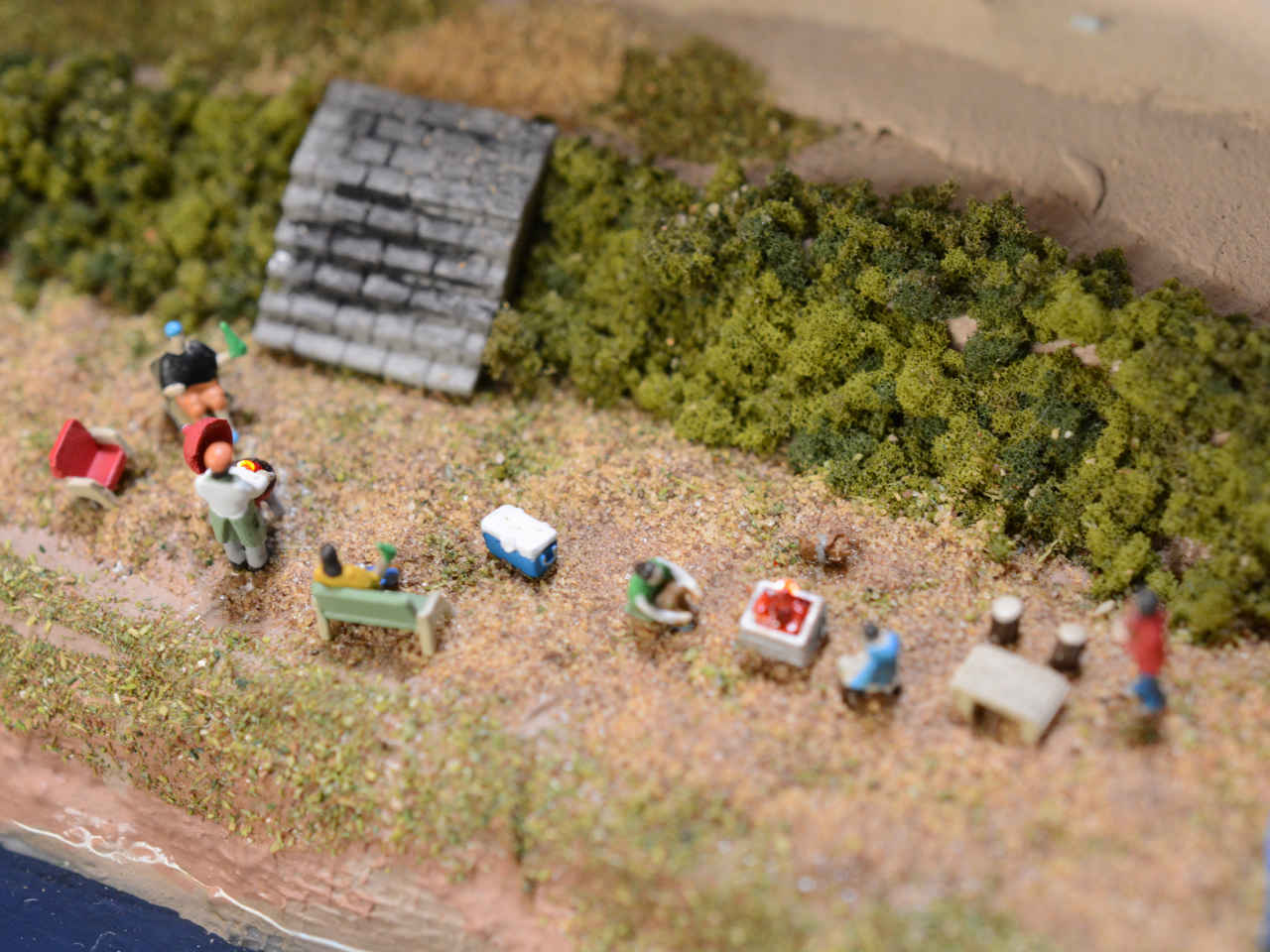

河原のバーベキュー

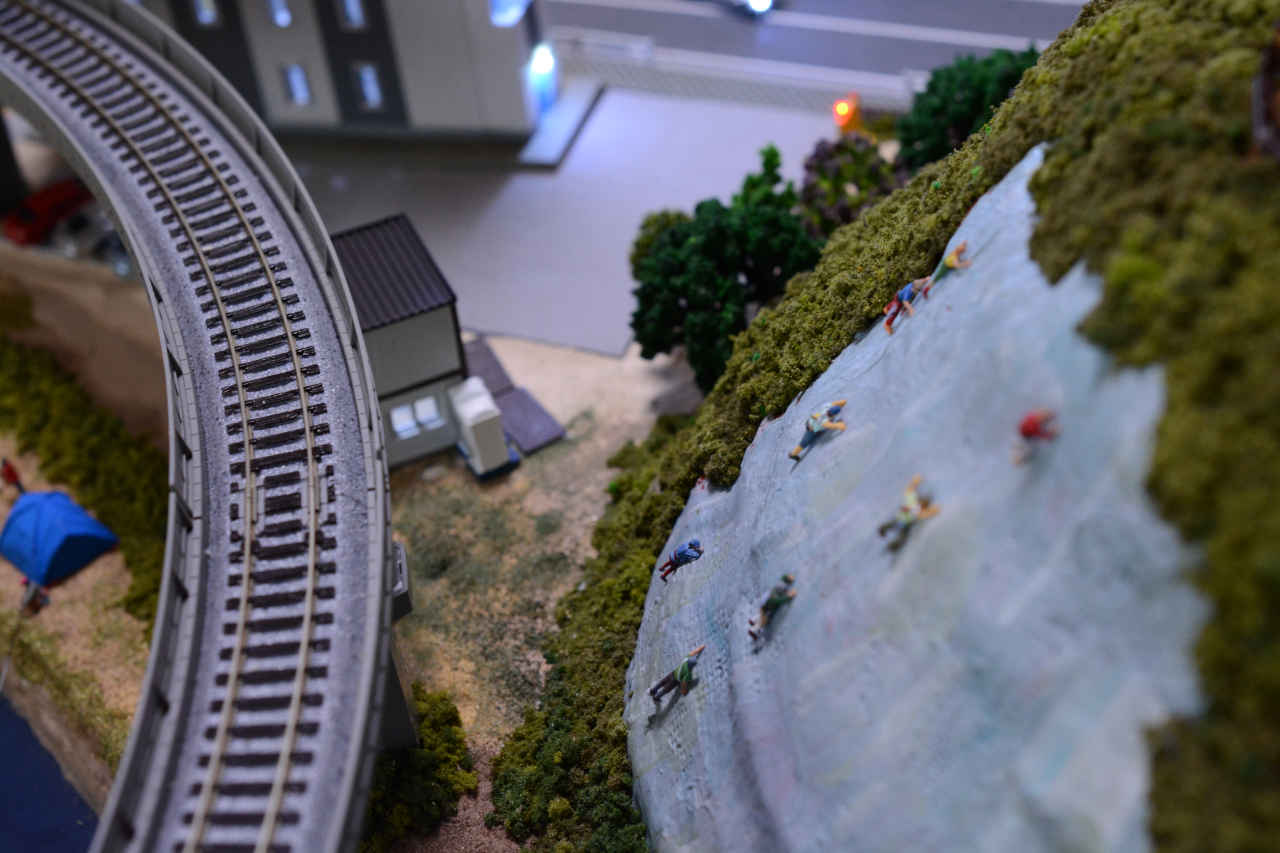

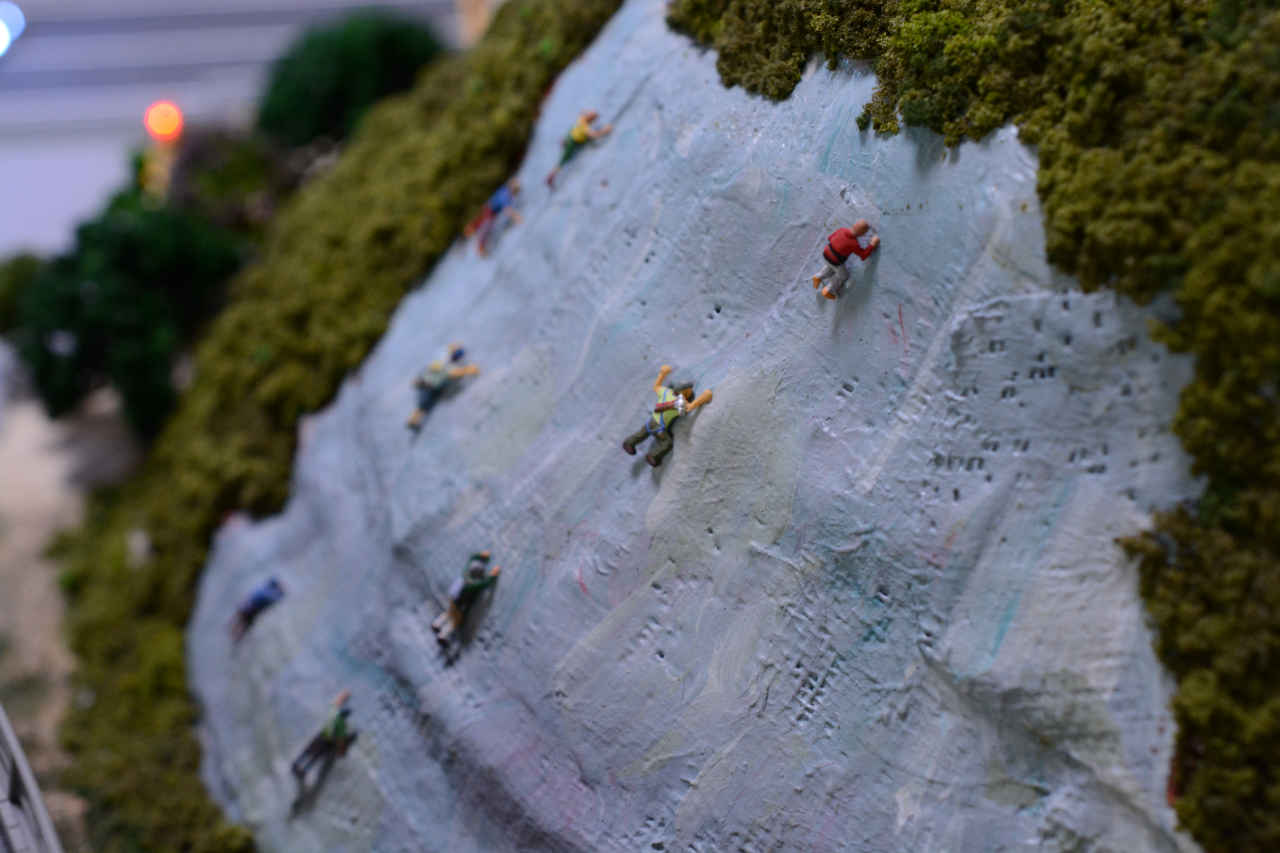

ロッククライミングを楽しむ人たち

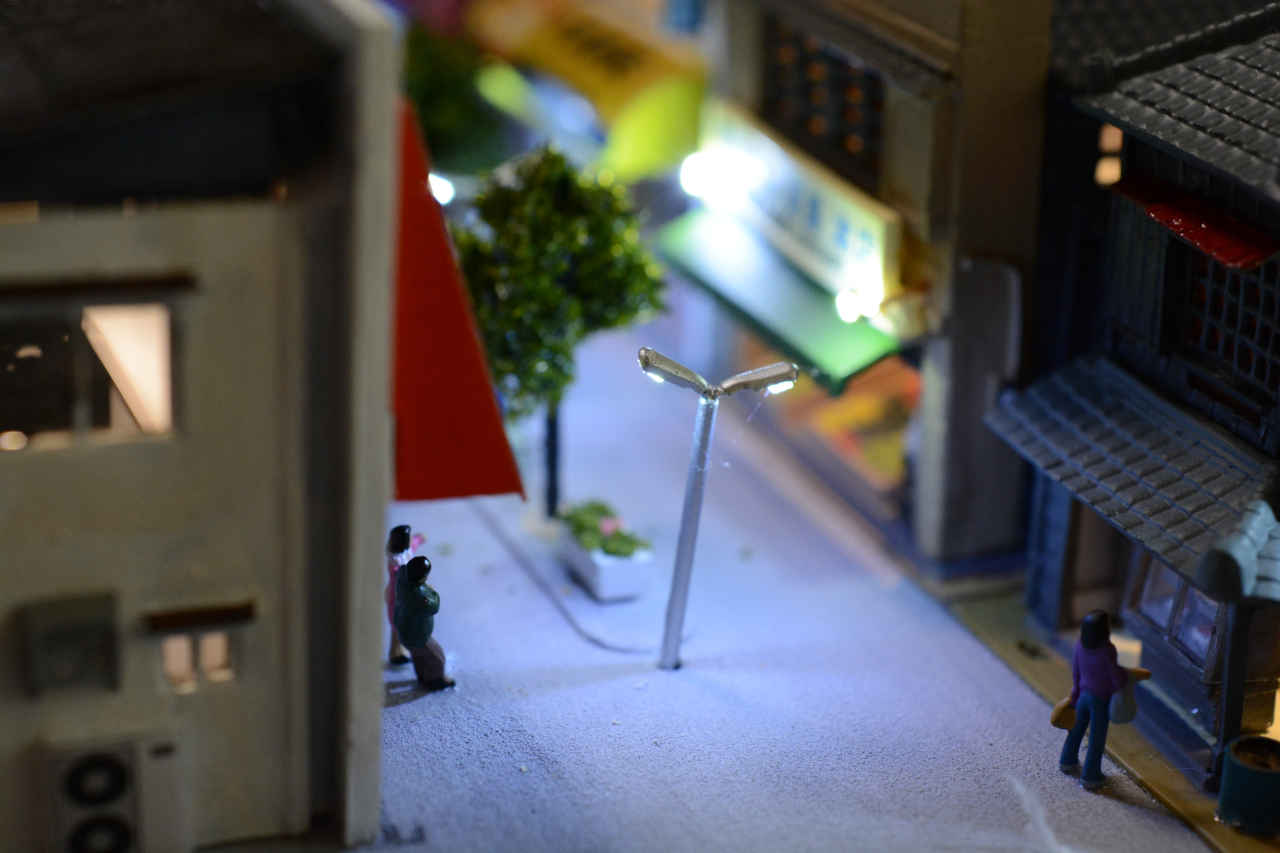

LED 電飾の追加 †

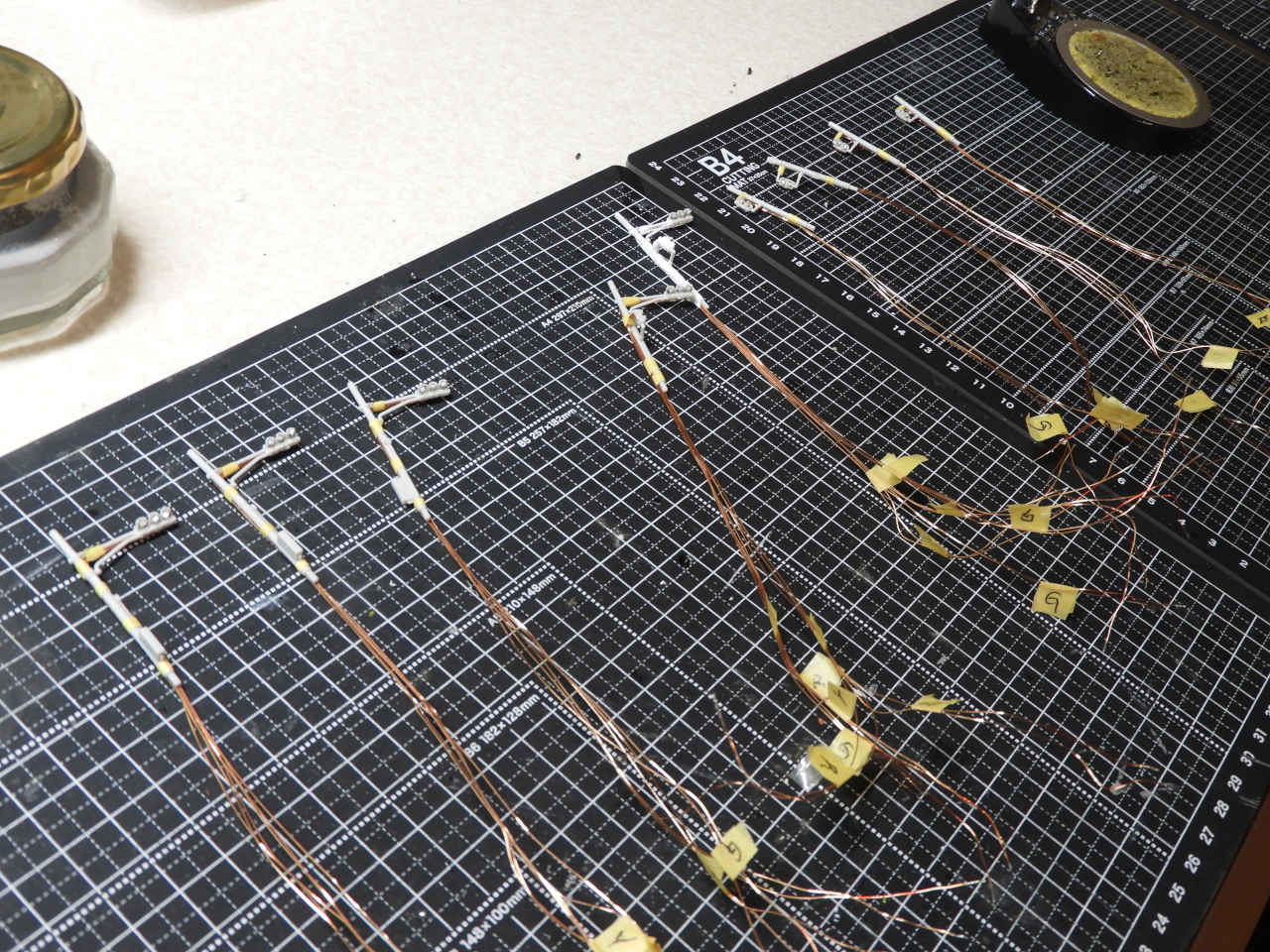

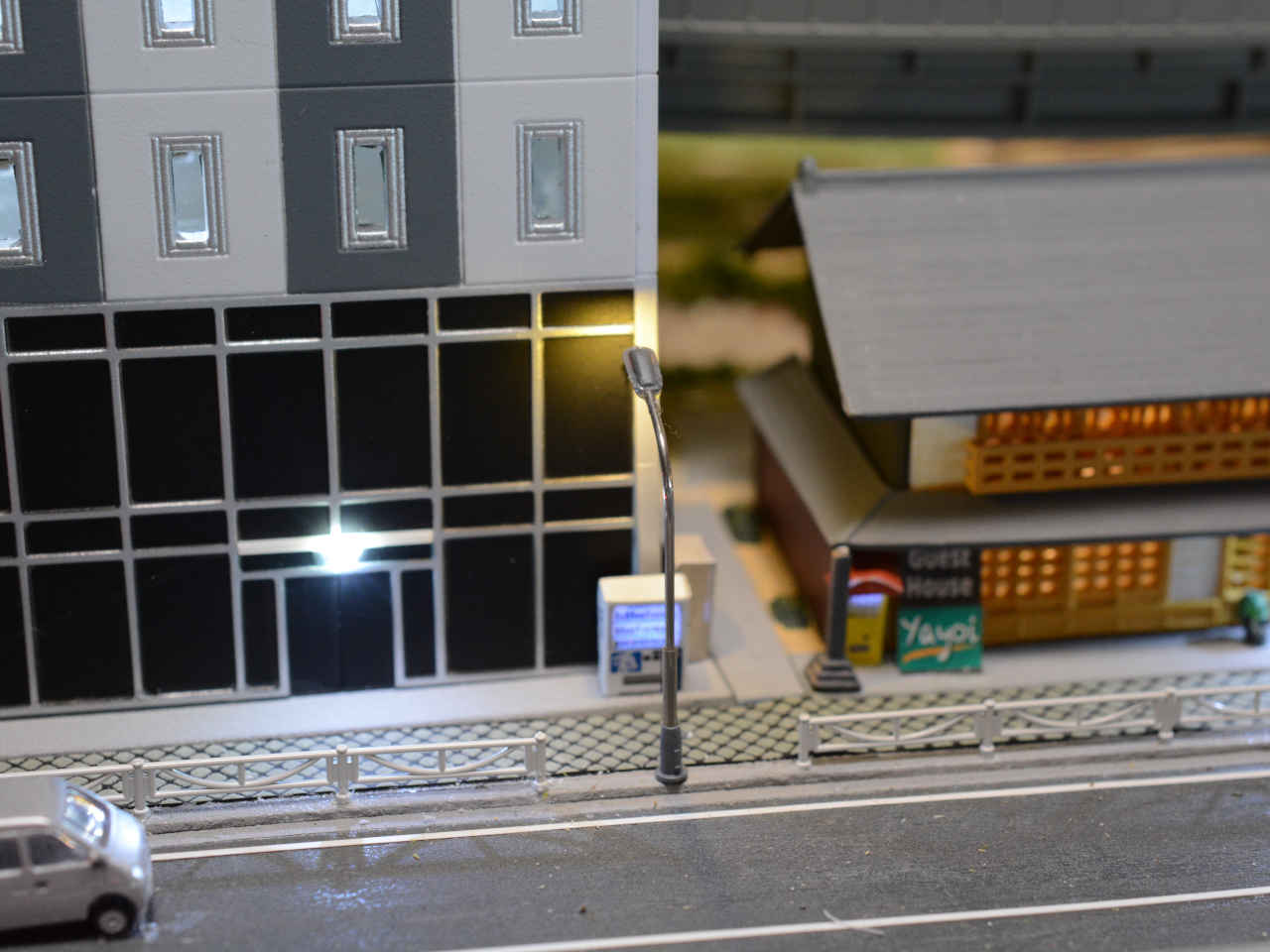

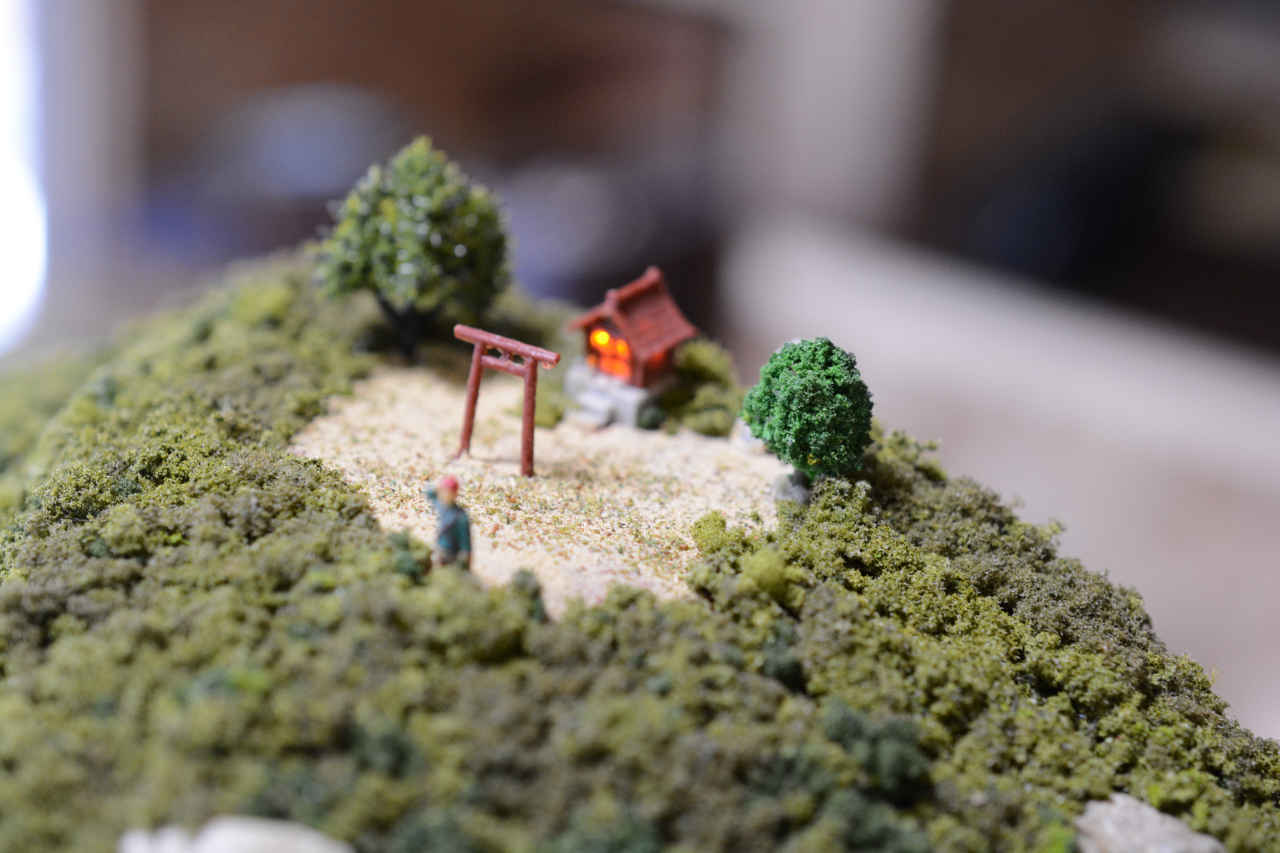

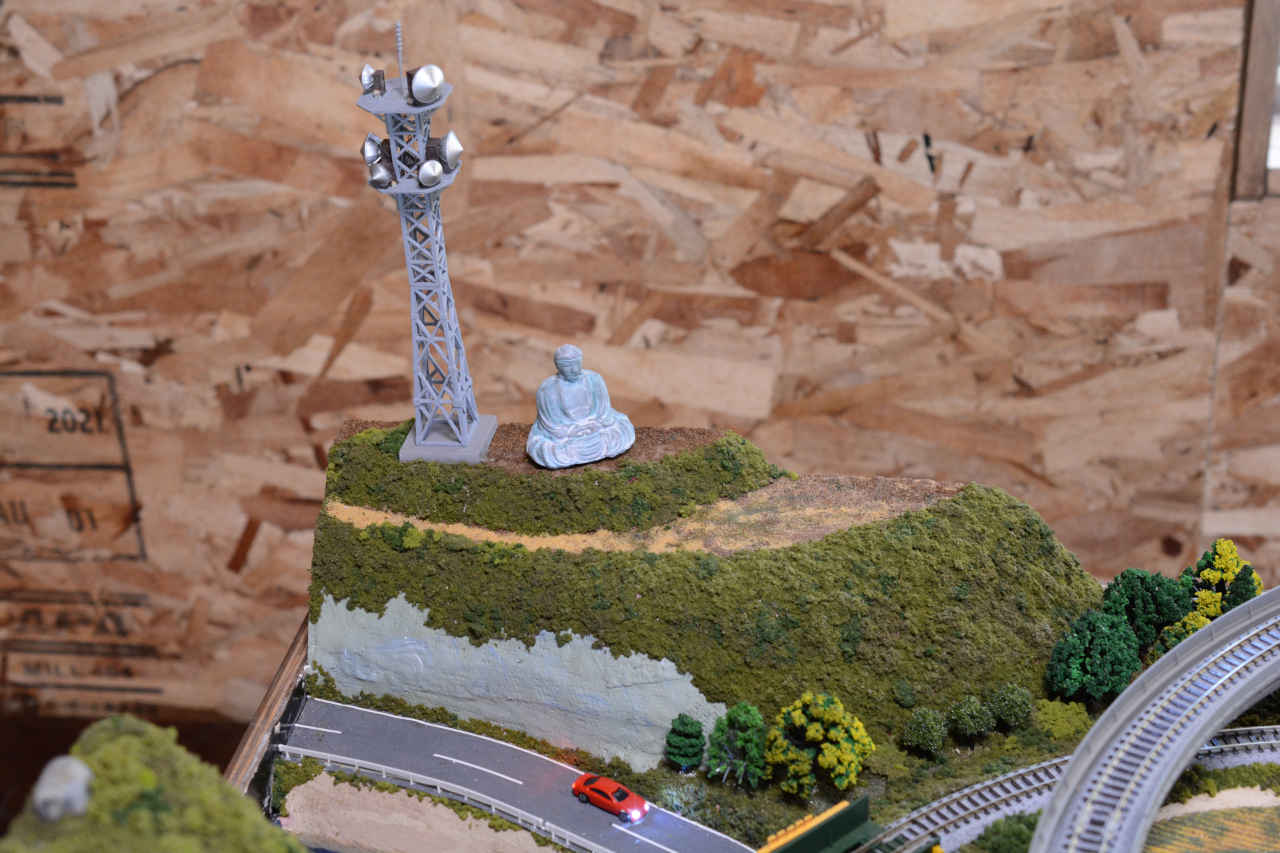

山の上の明かり

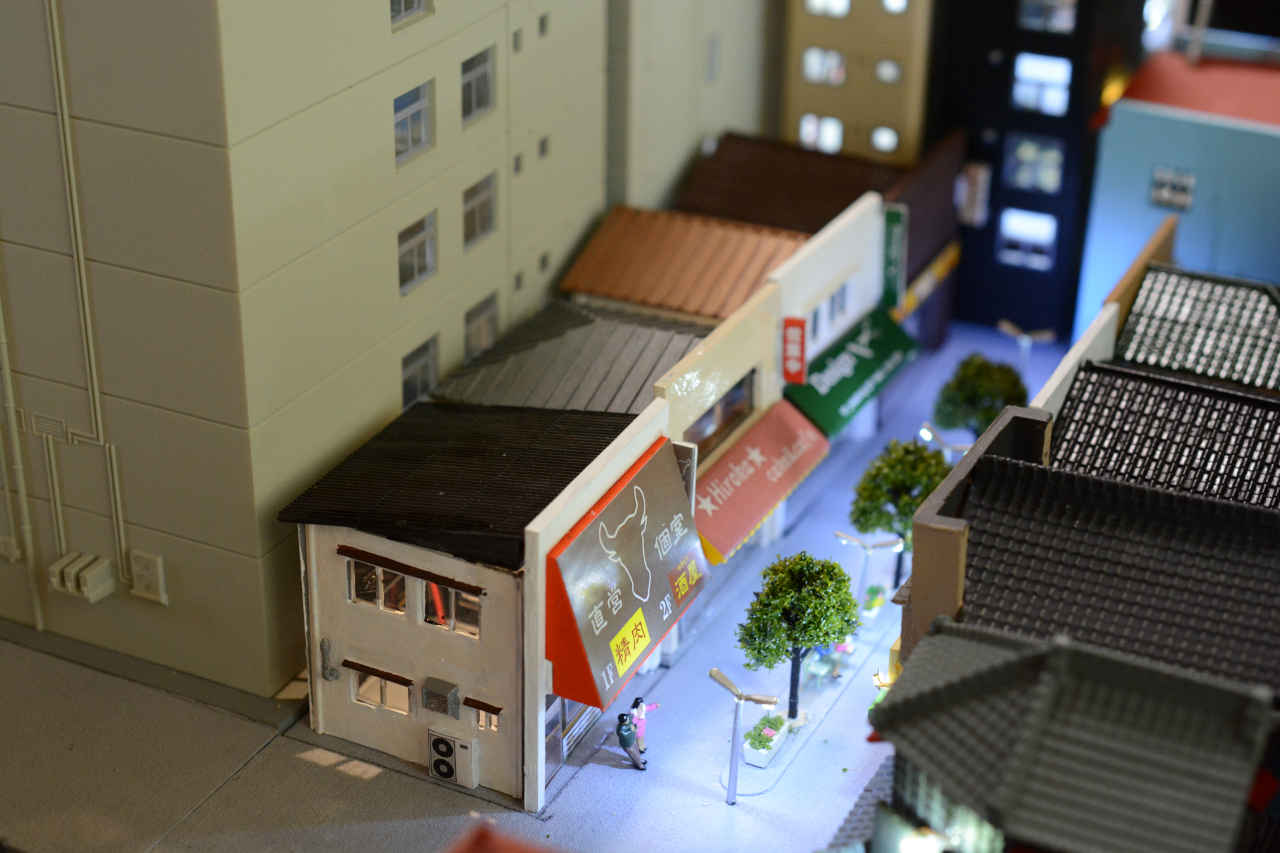

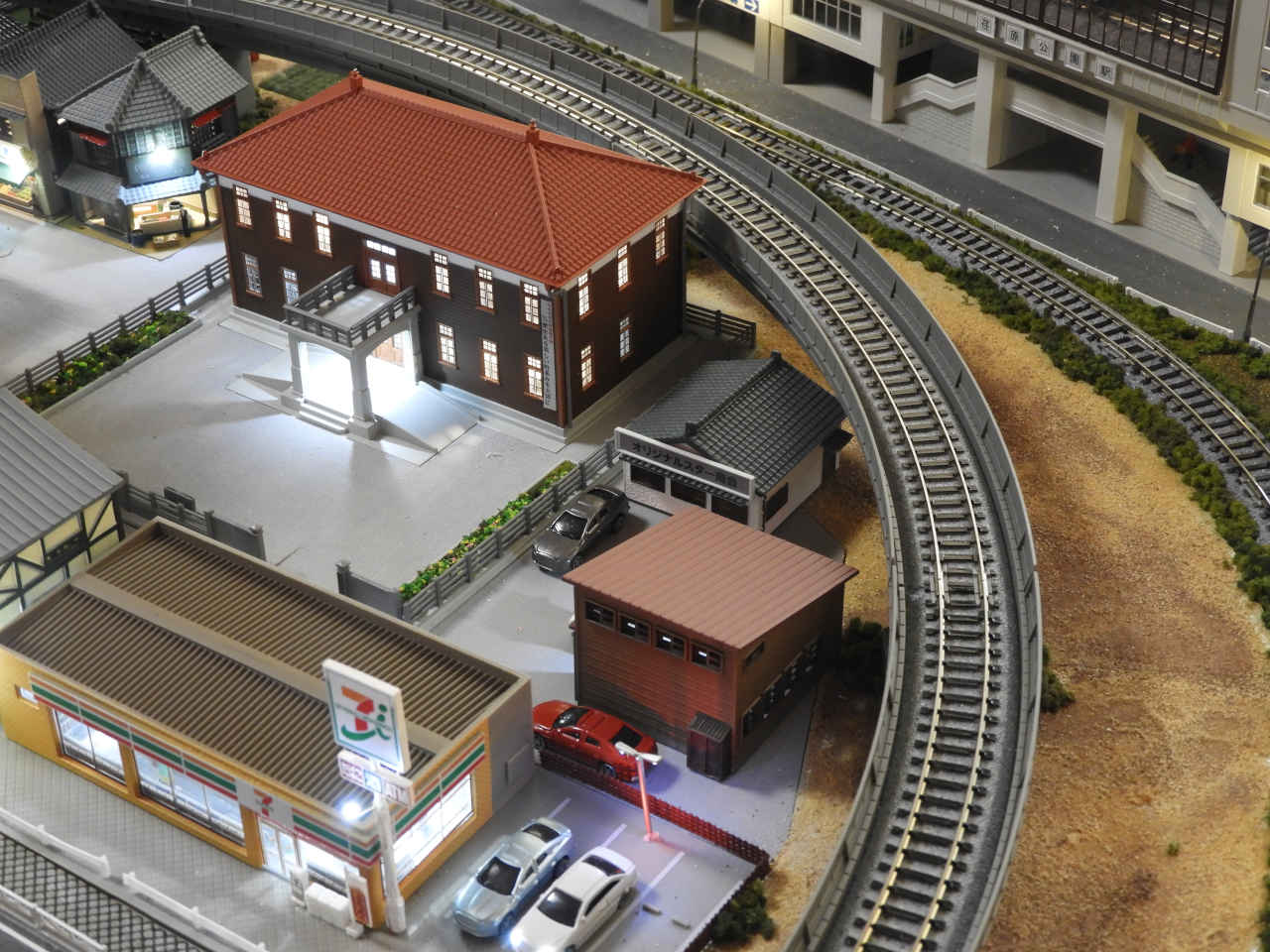

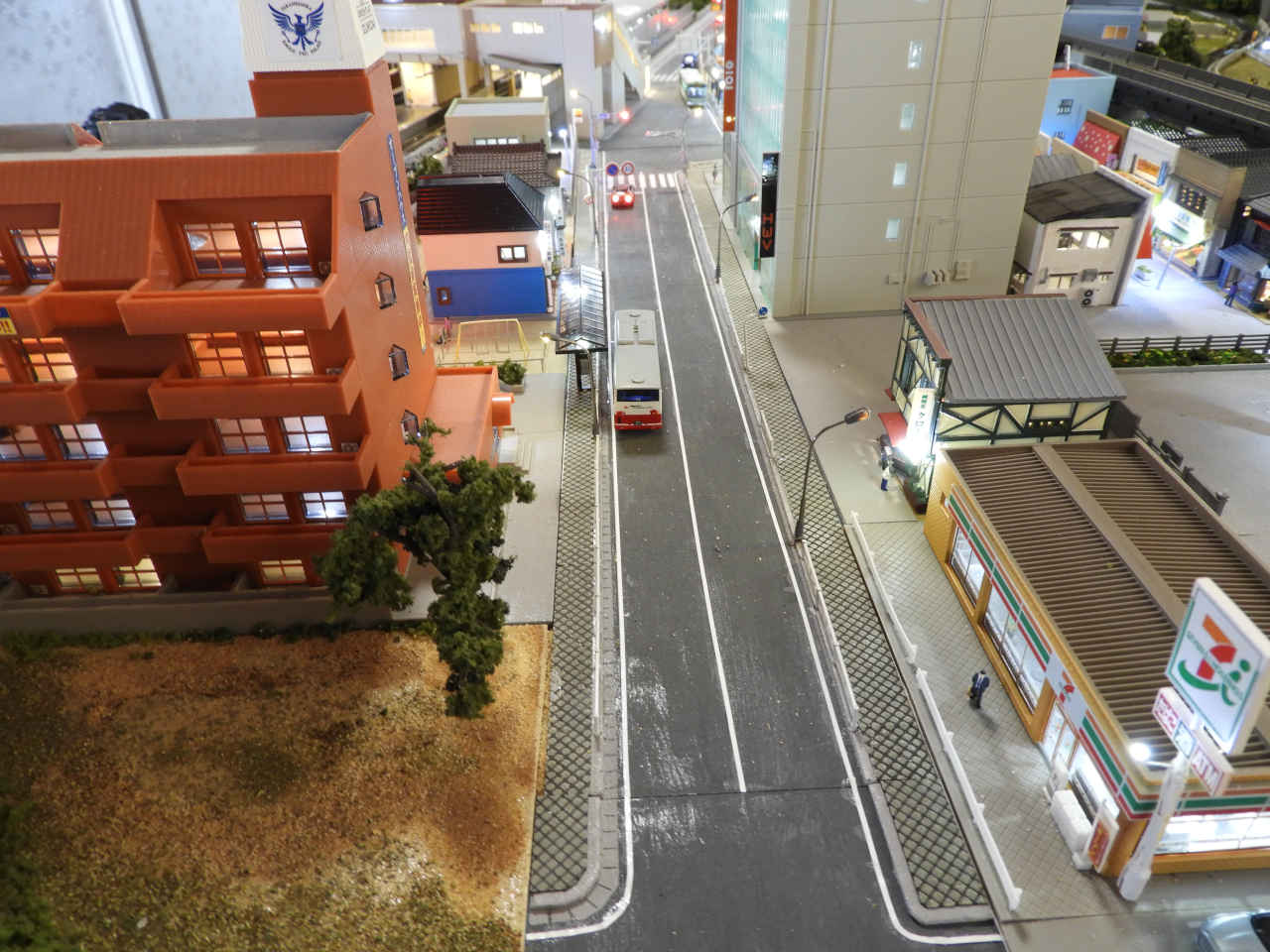

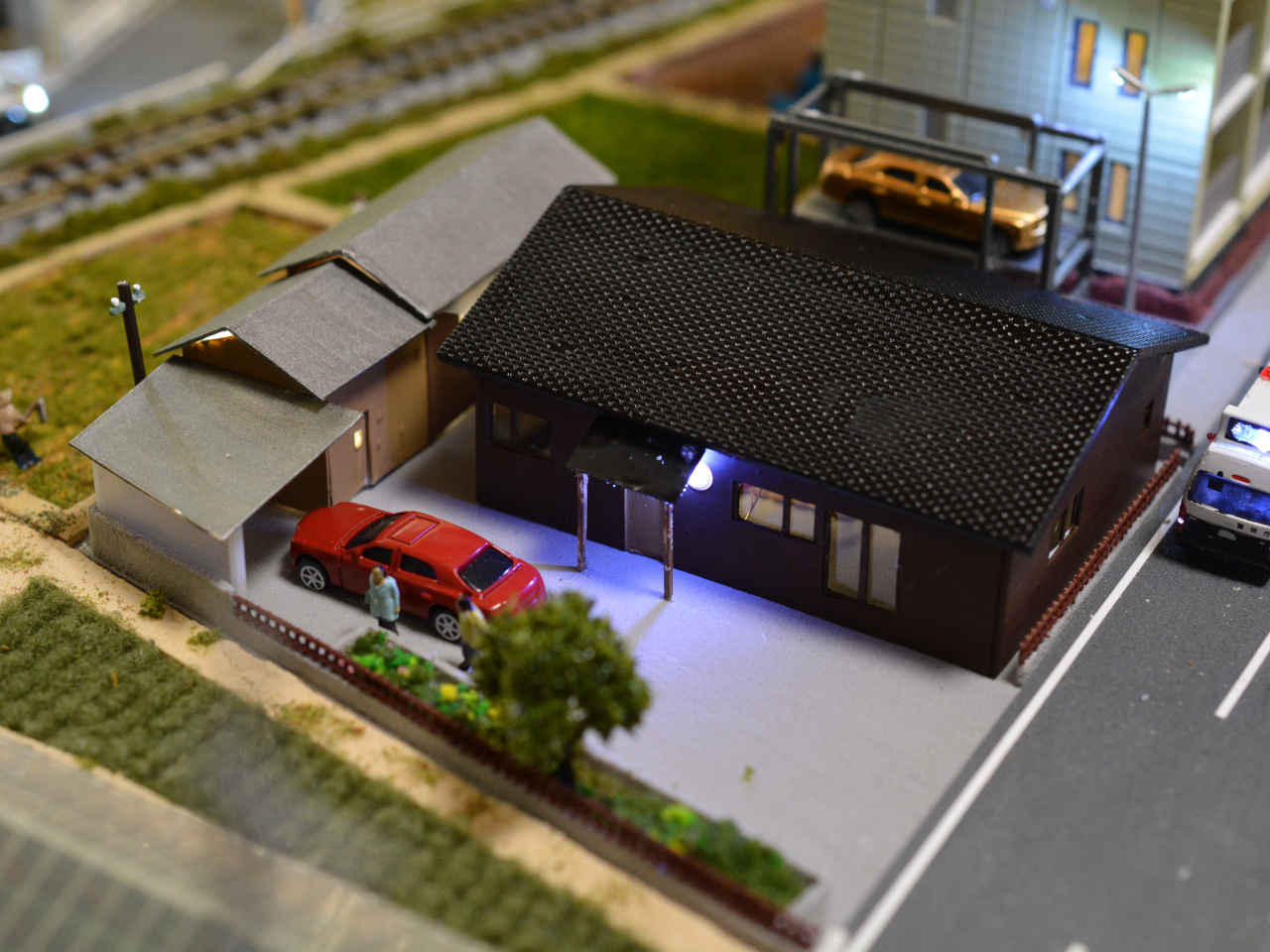

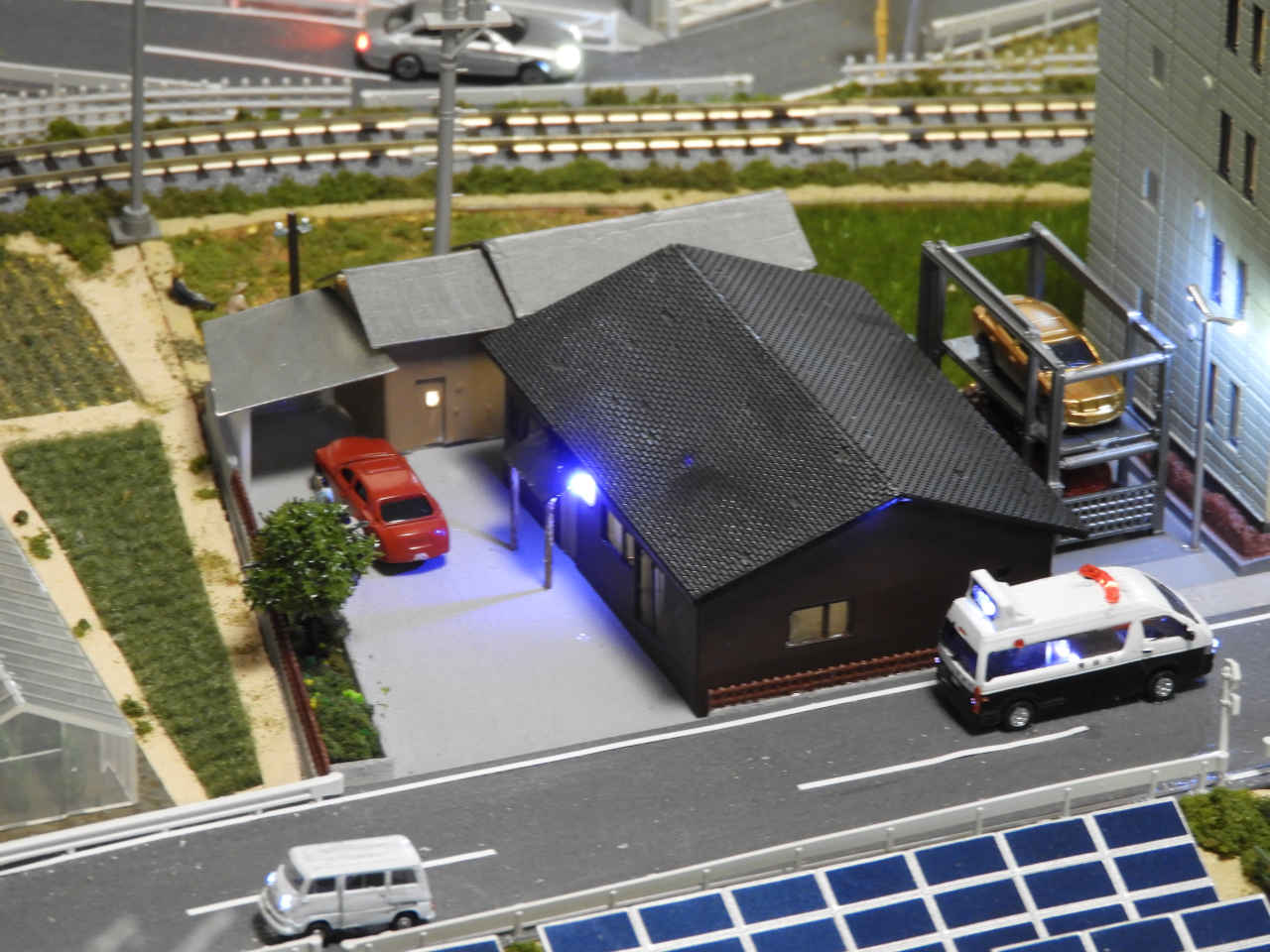

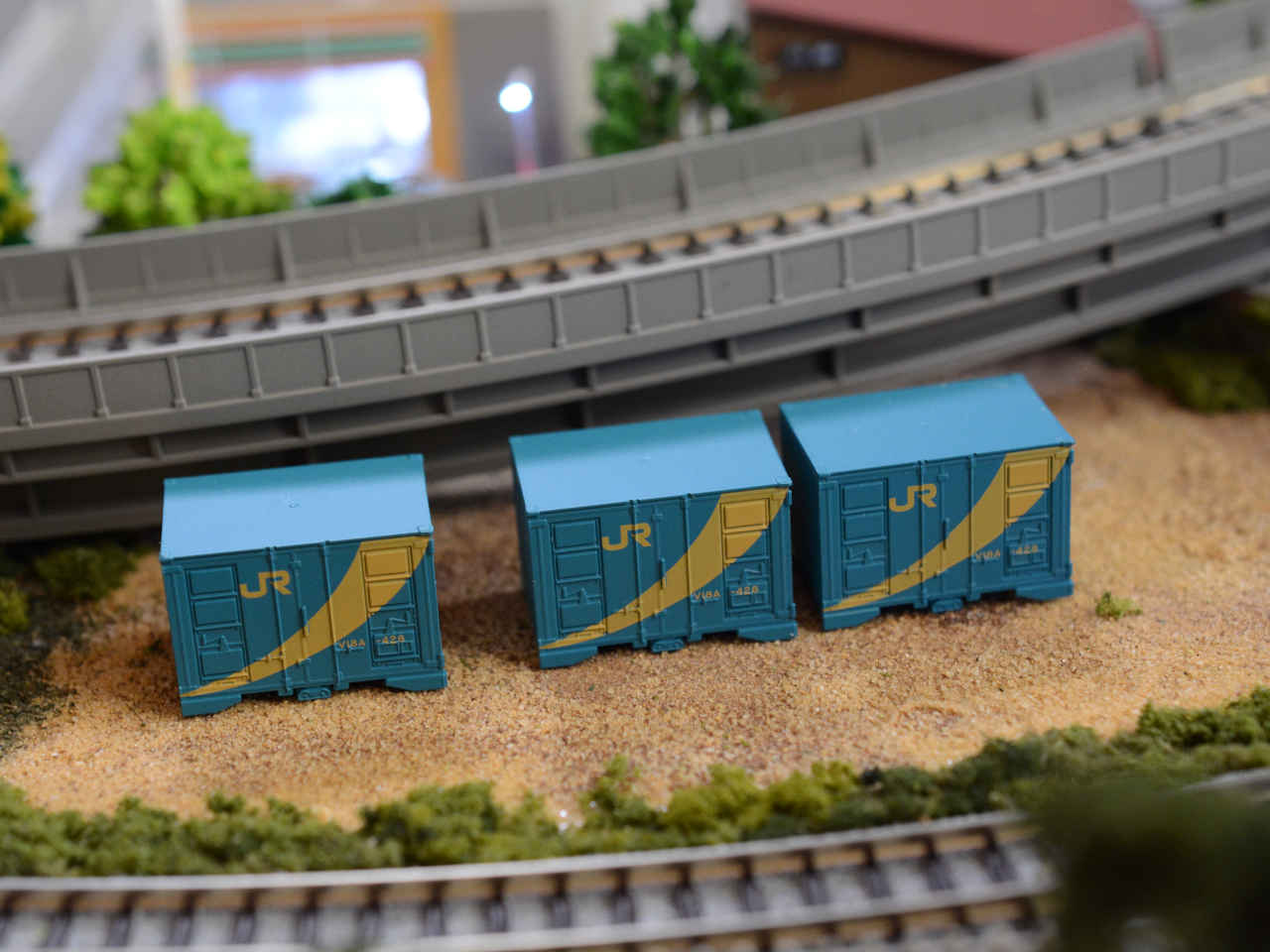

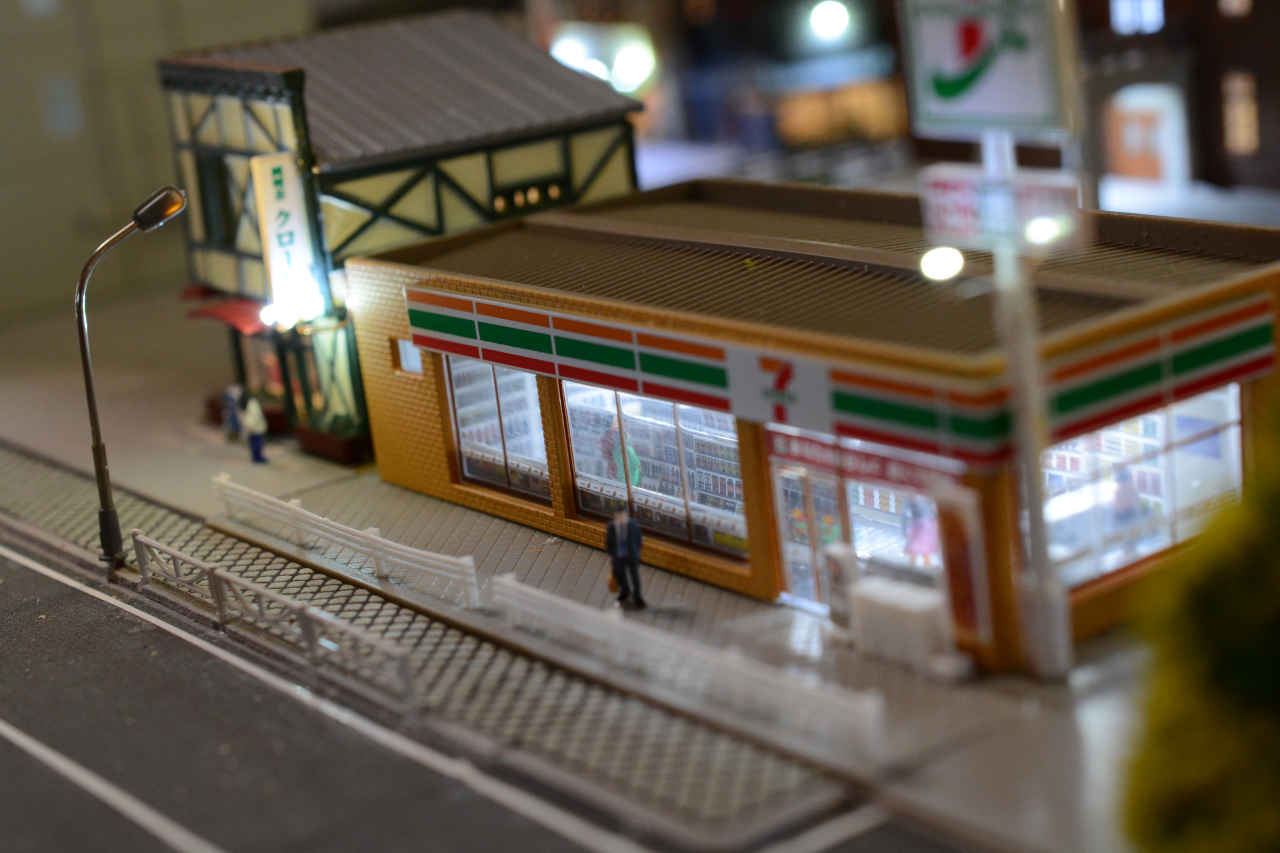

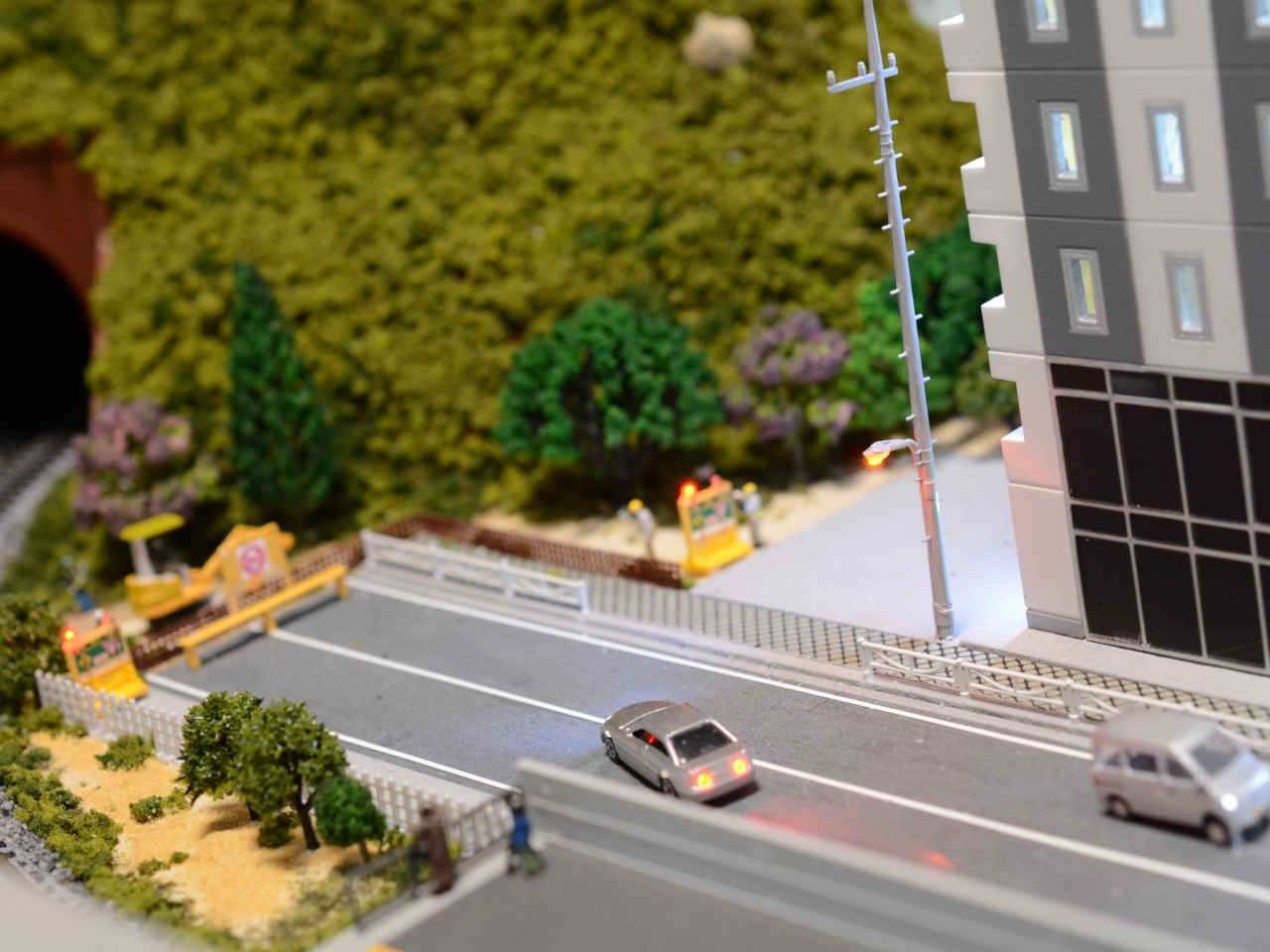

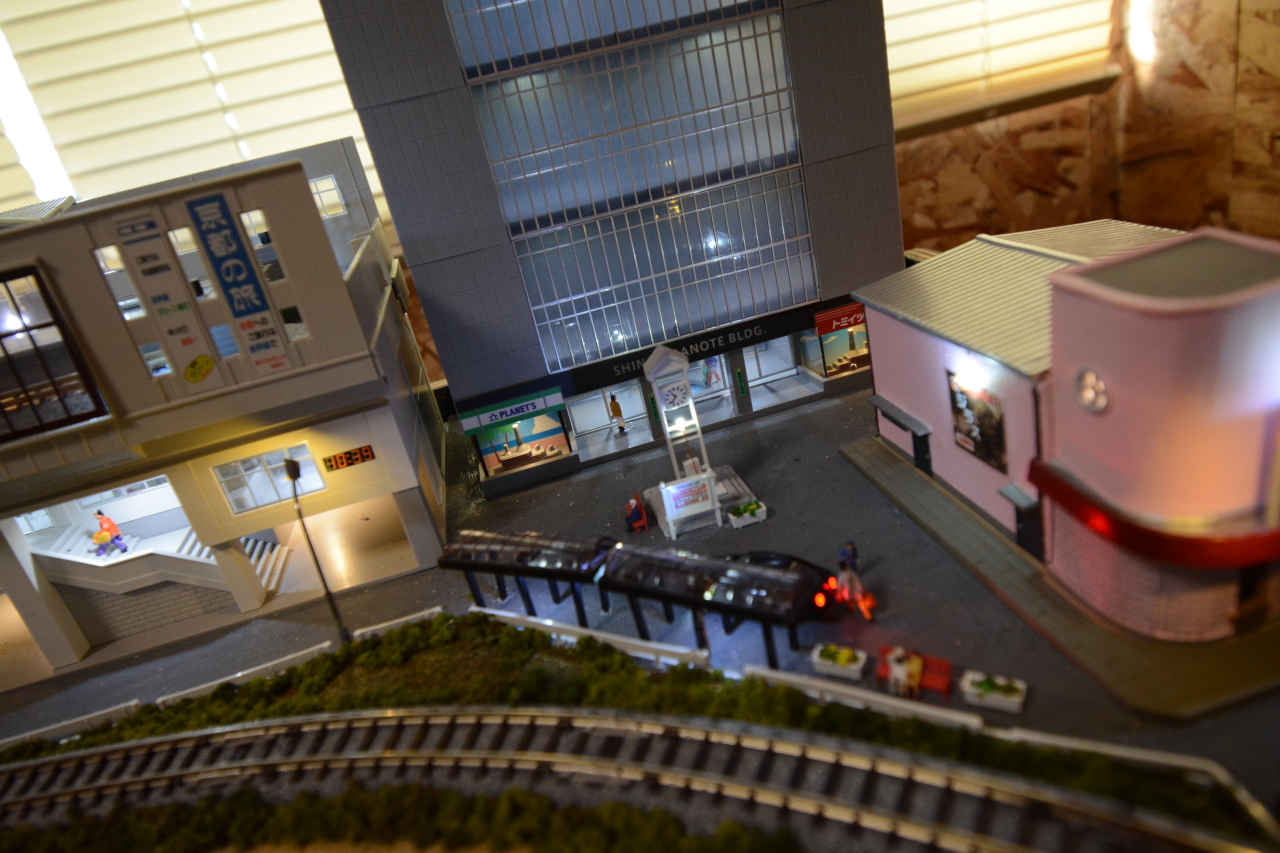

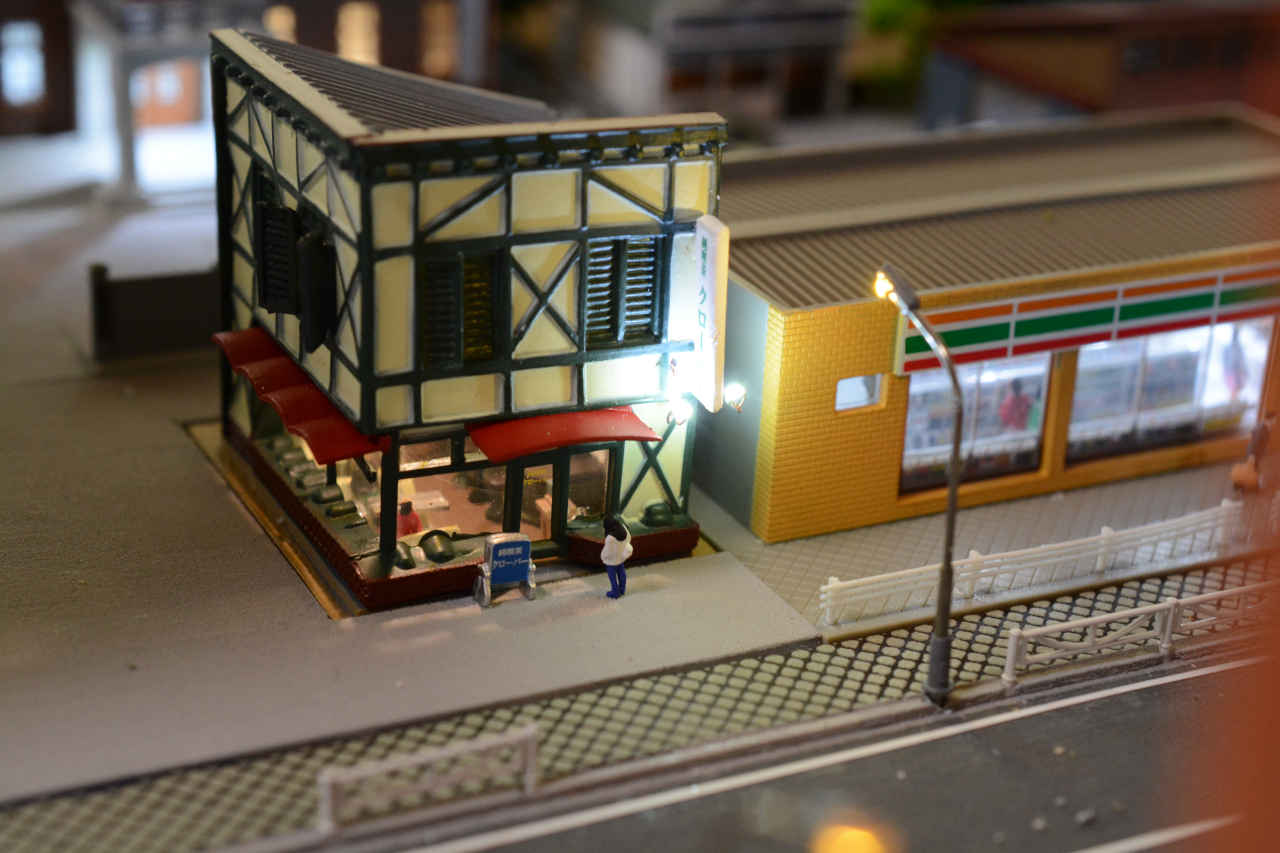

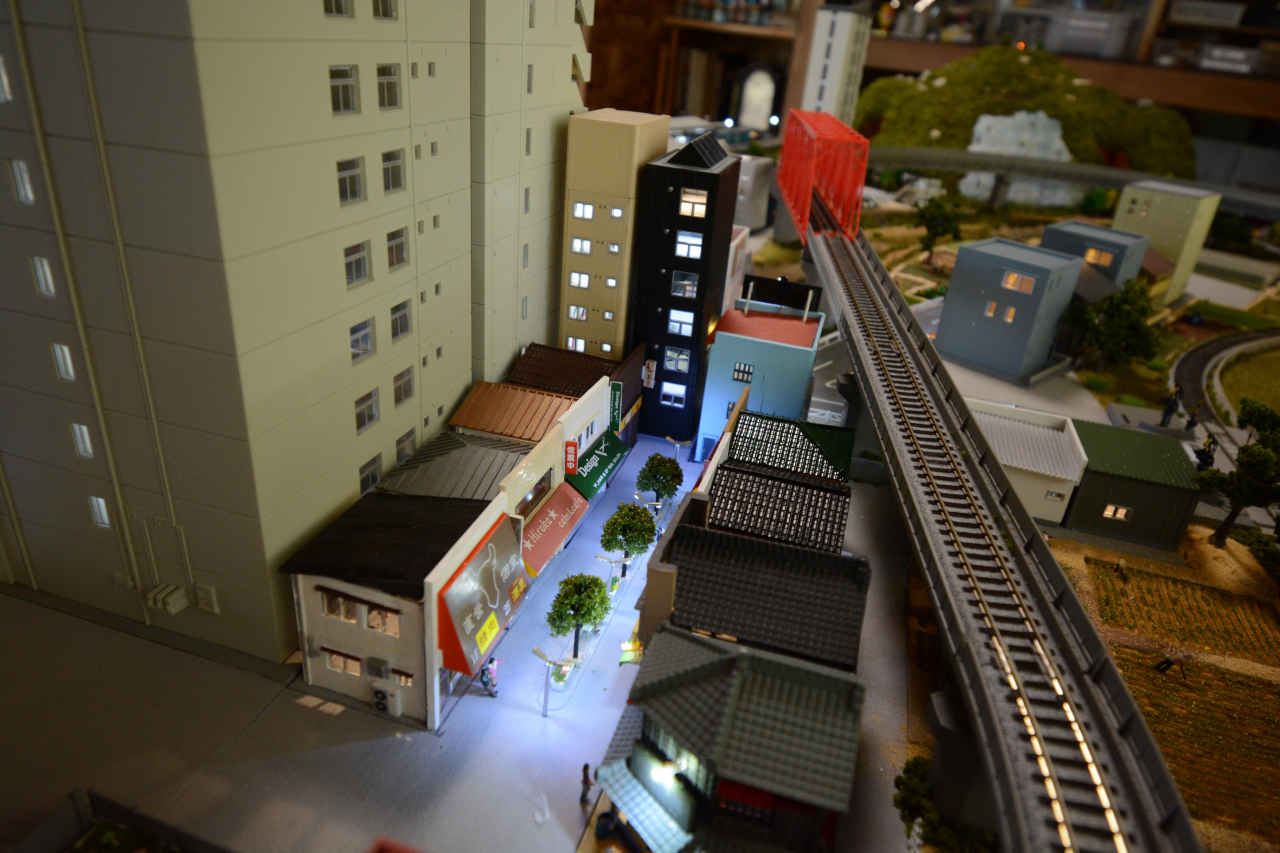

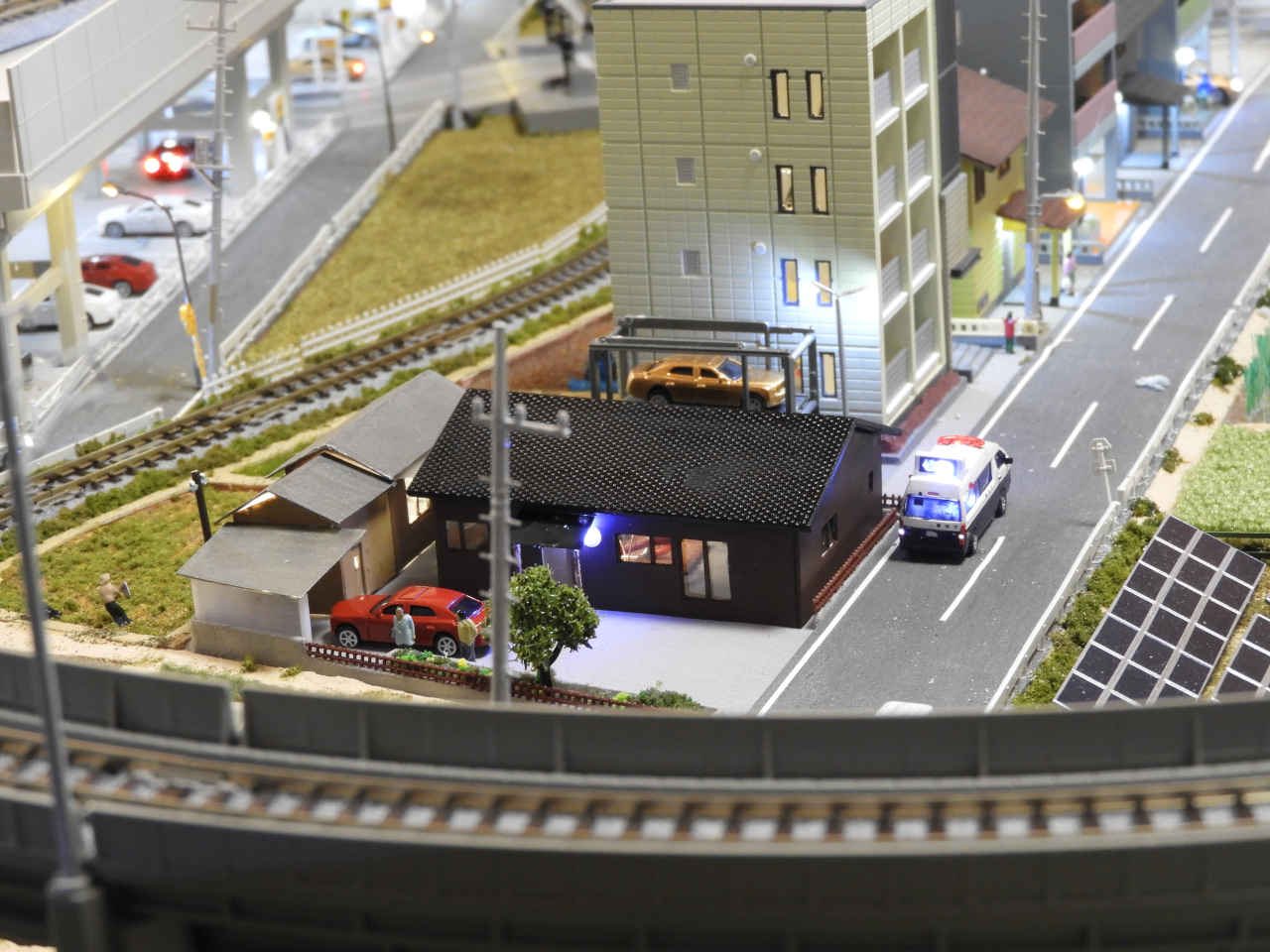

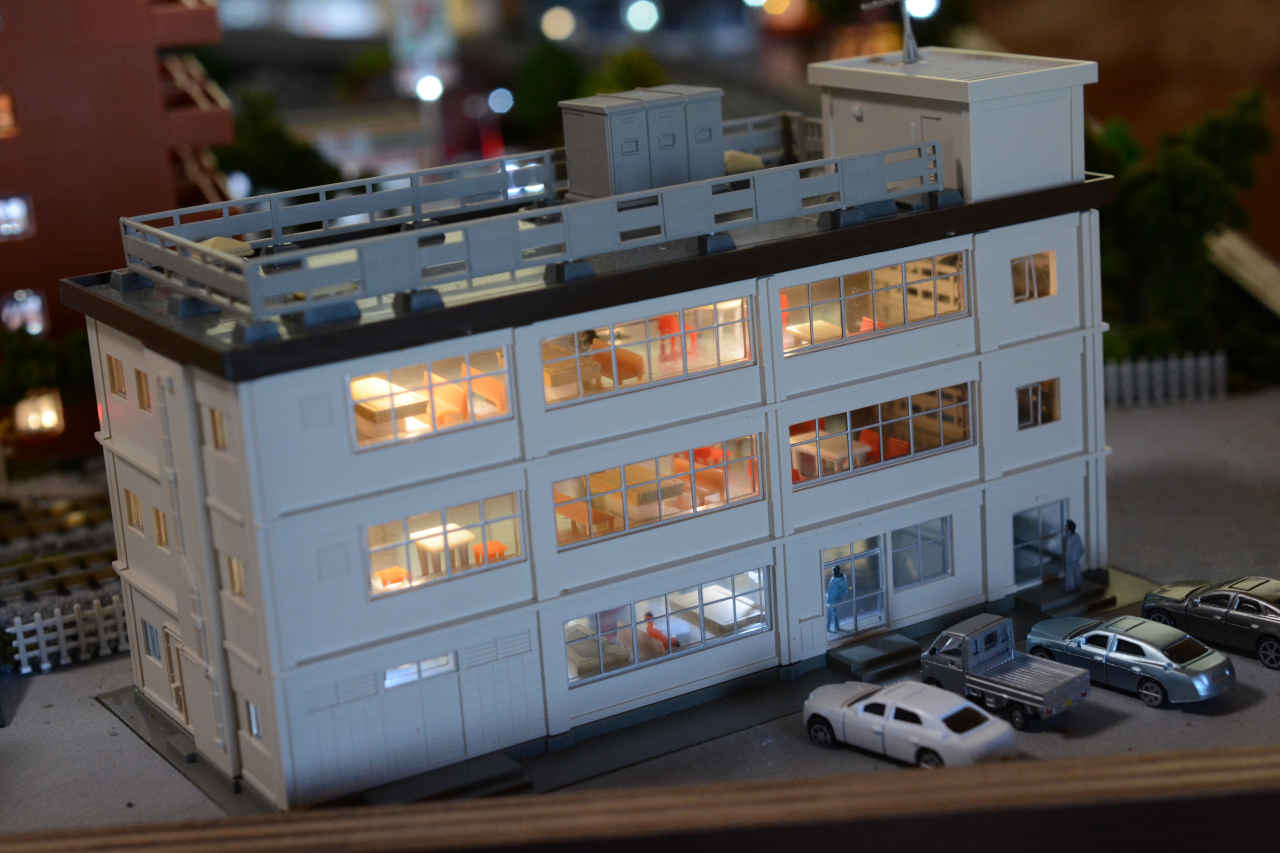

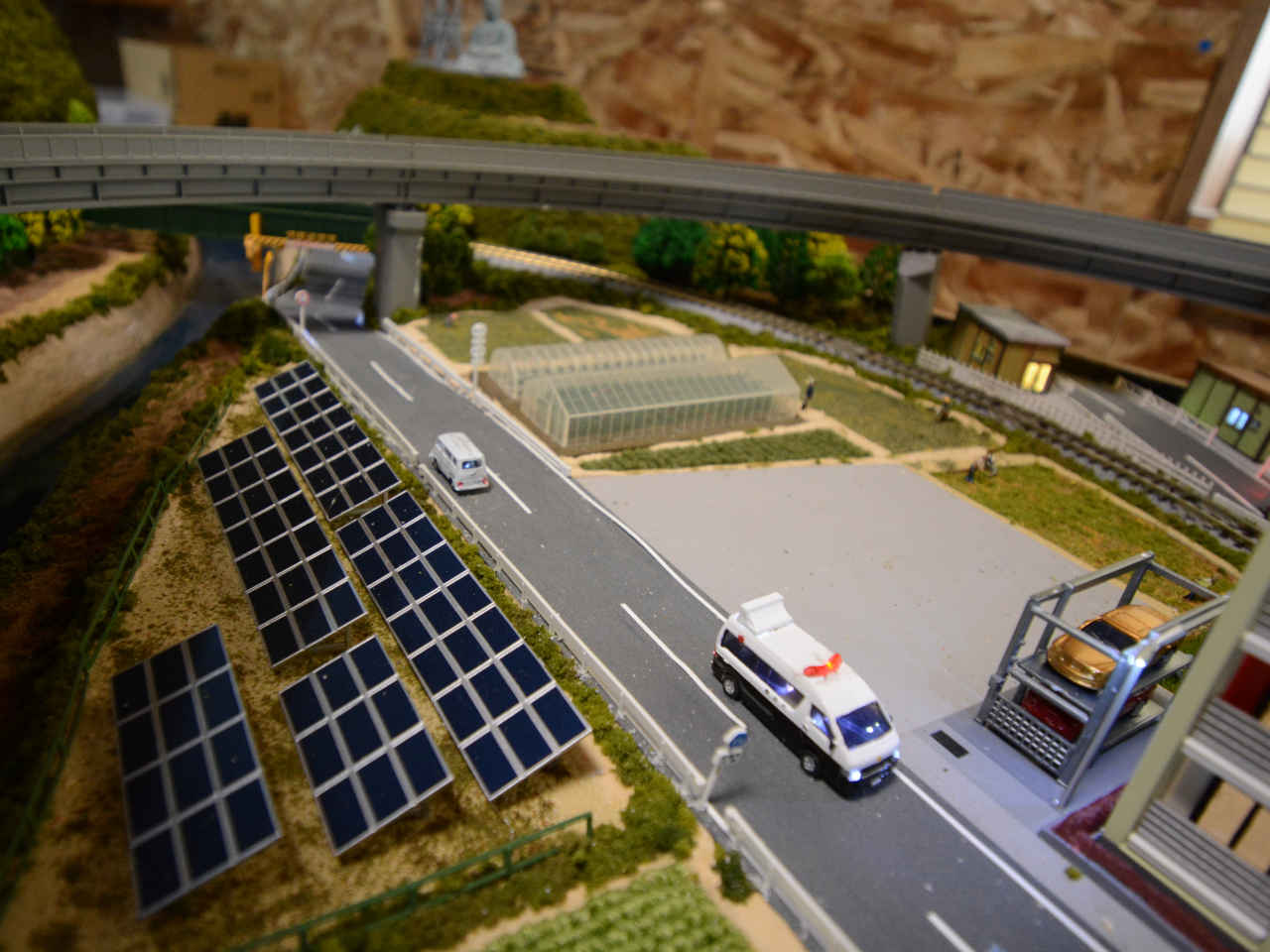

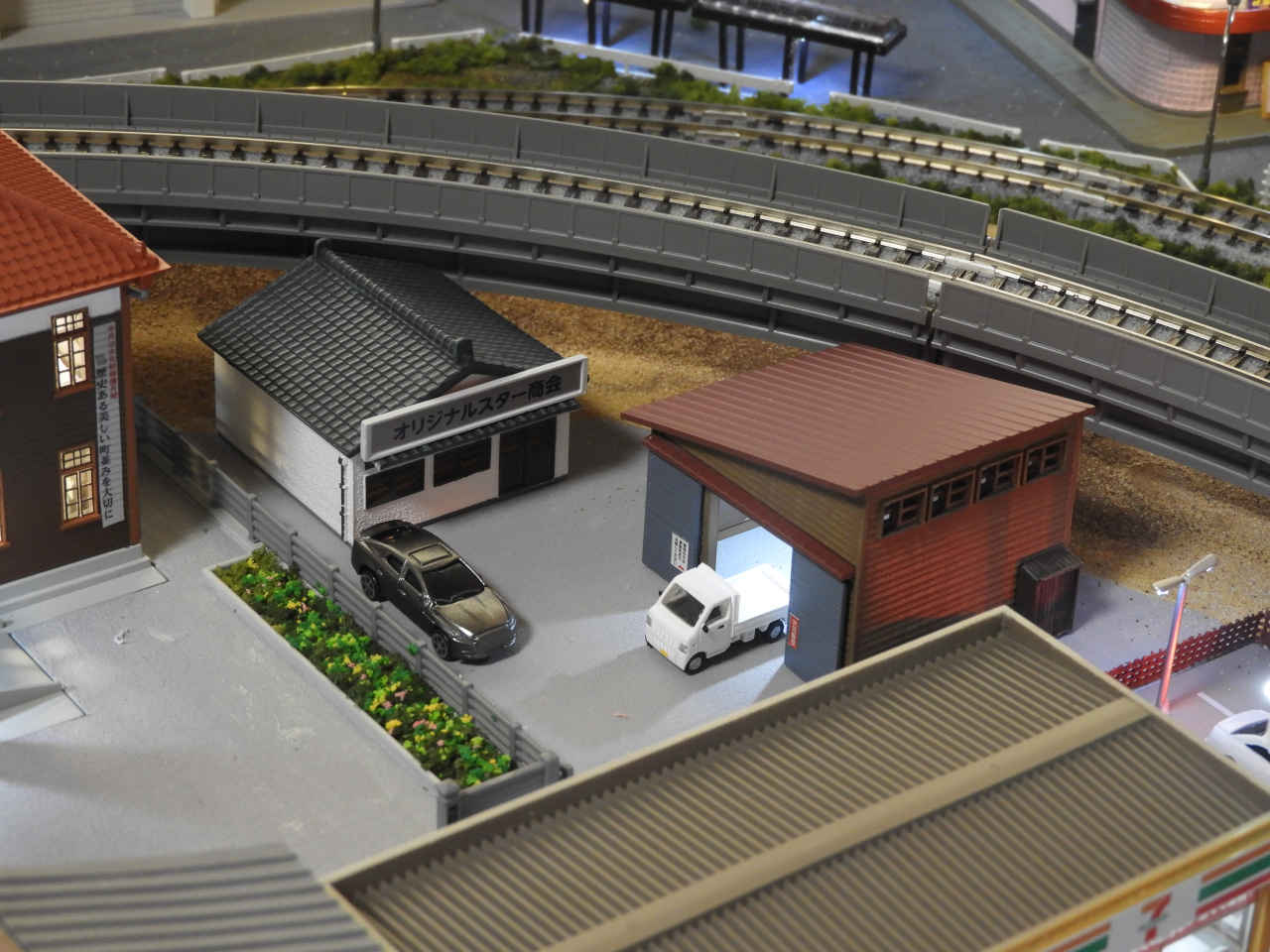

建物と自動車の追加 †

カメラ・カーのパワーアップ †

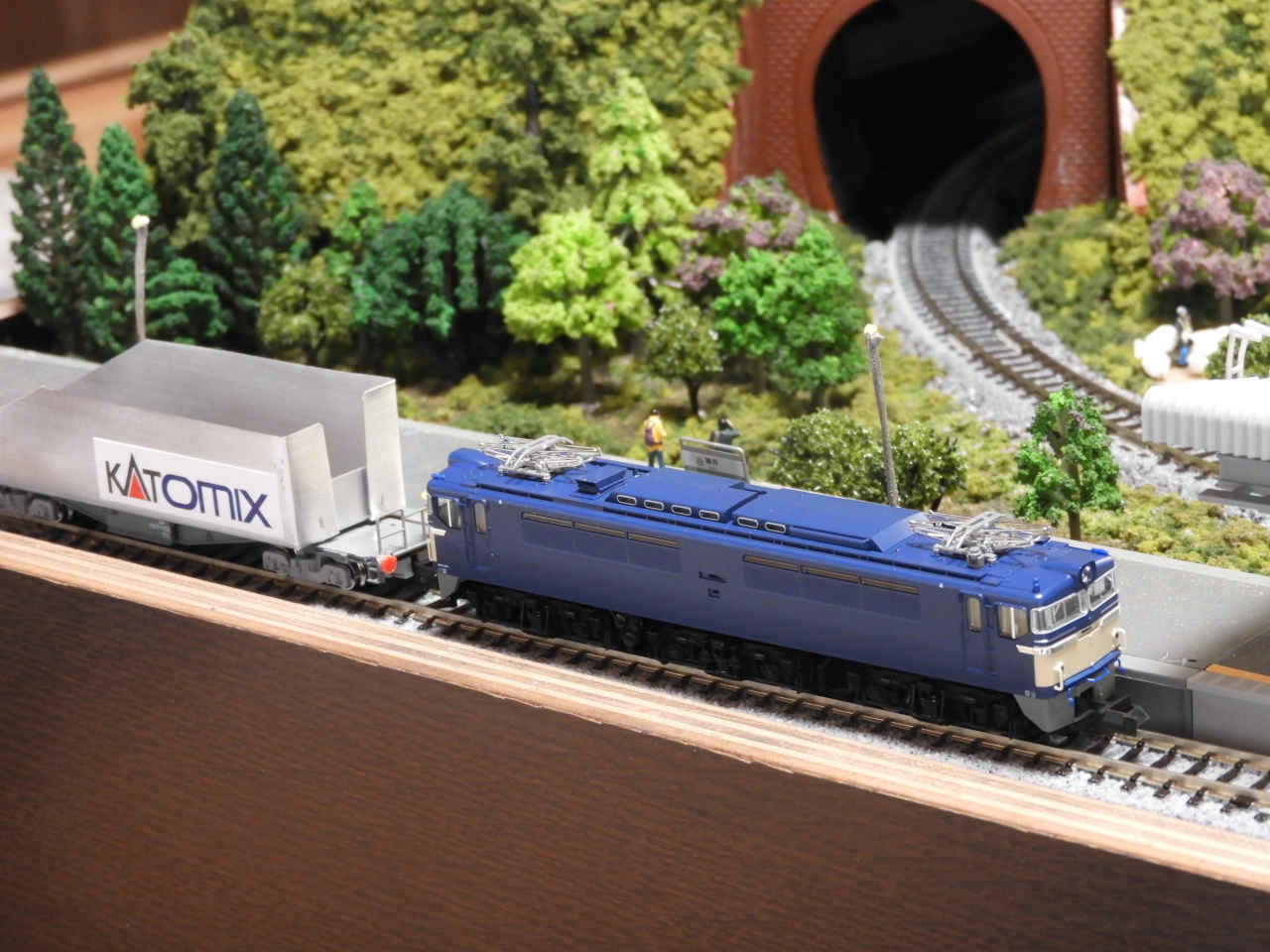

力不足を解消するため「EF-61」機関車を導入する
低速でも勾配のある坂を楽々クリアするようになった → 走行動画

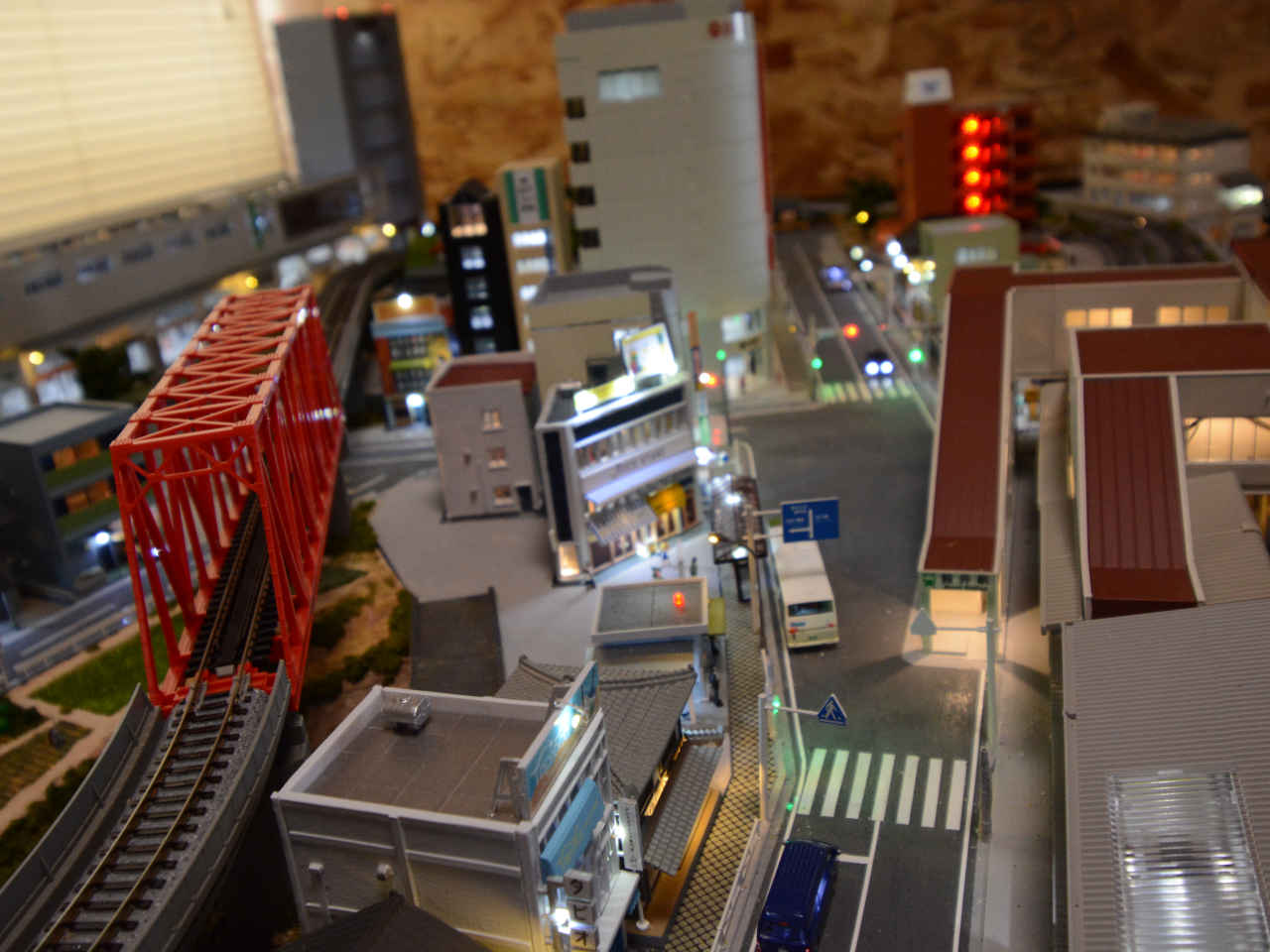

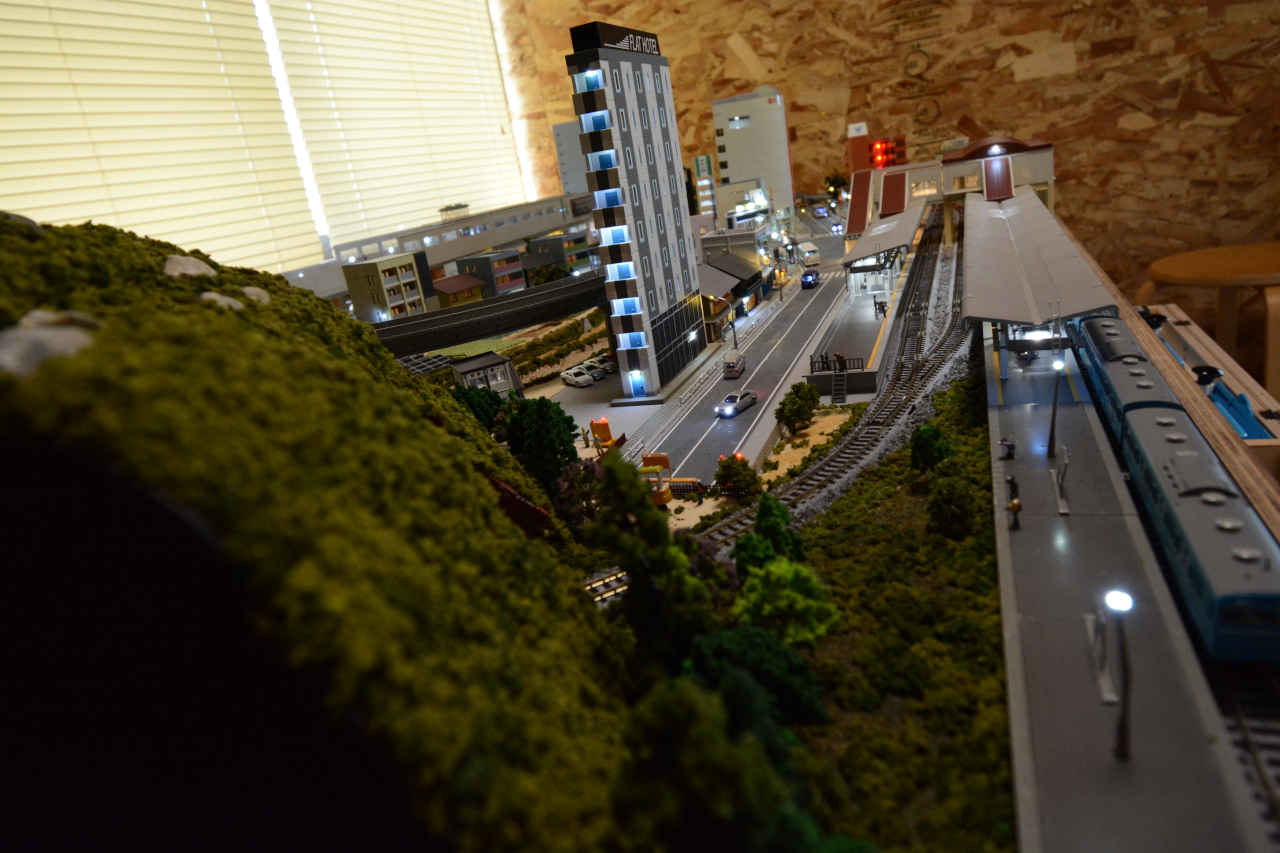

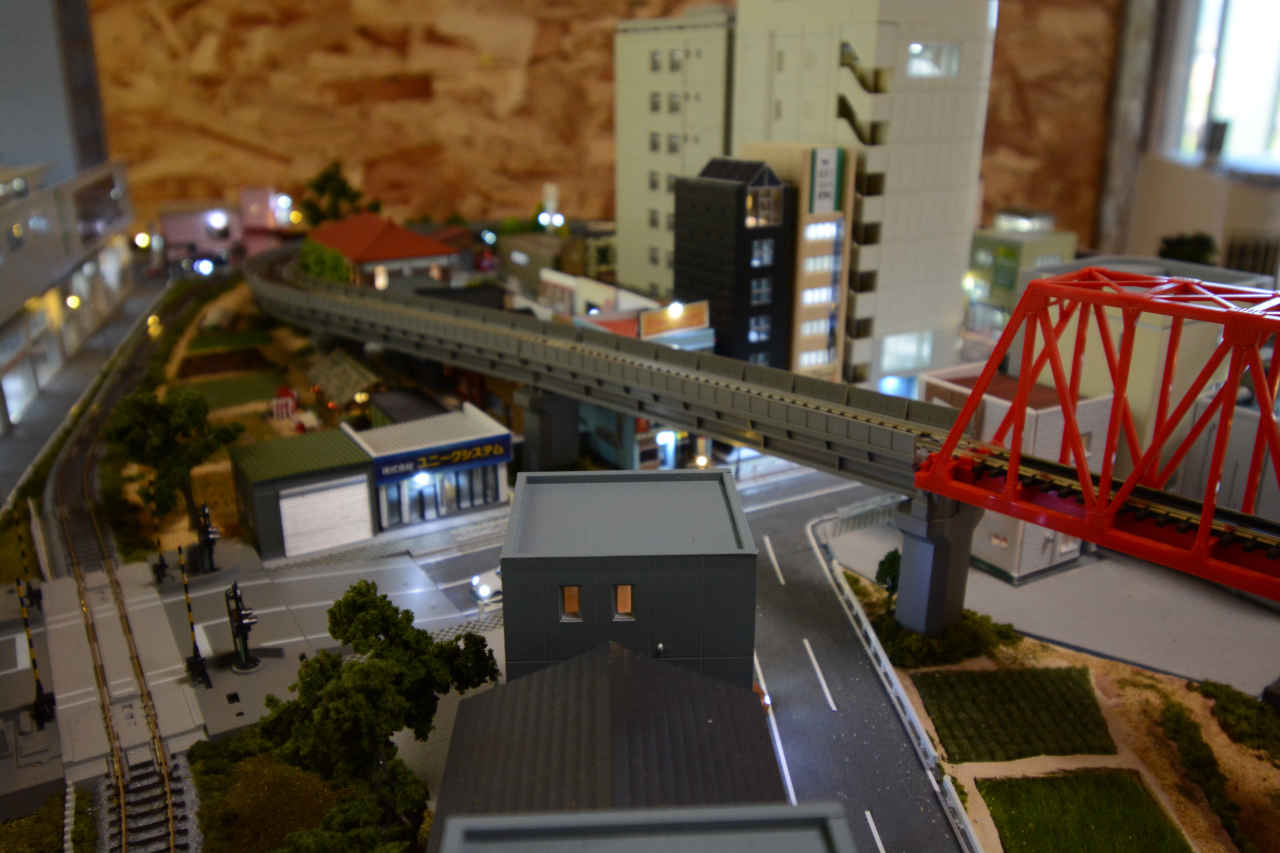

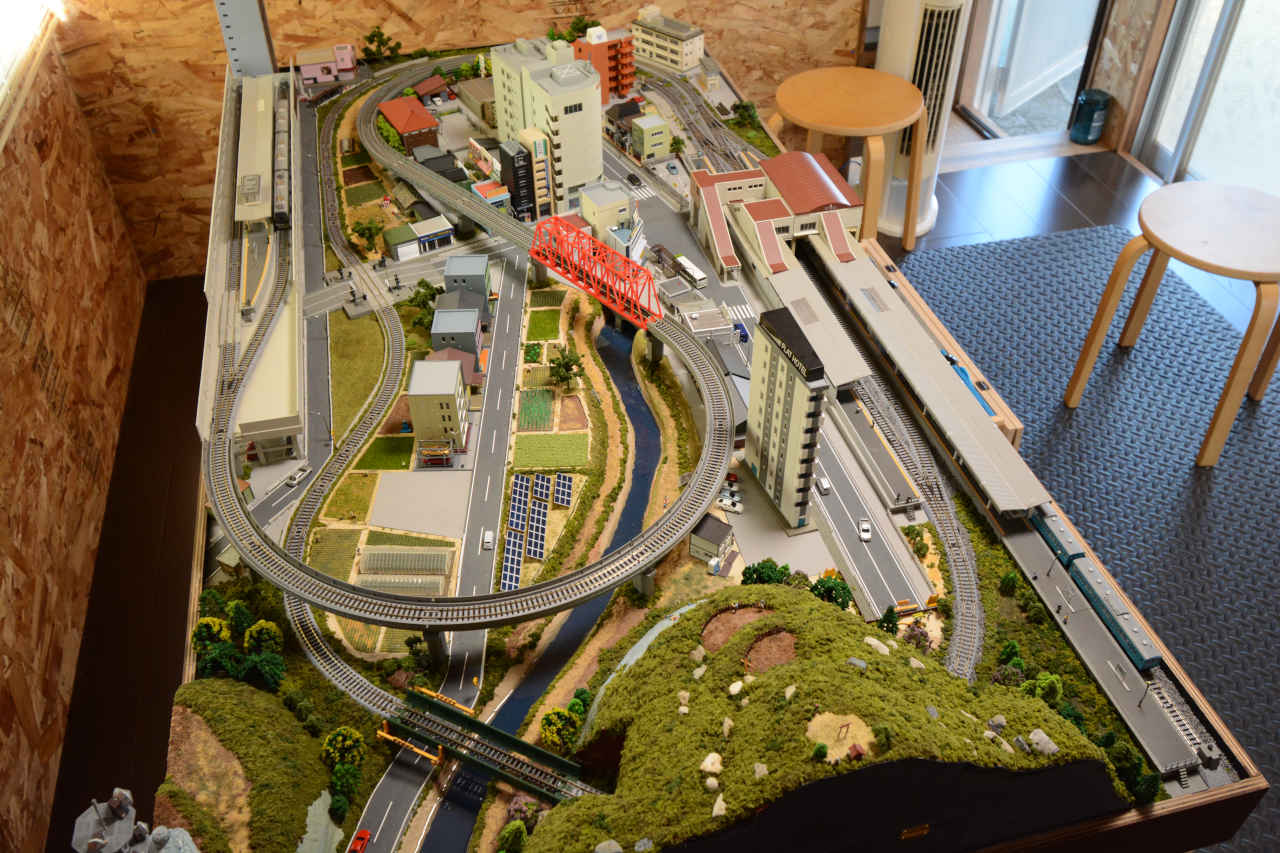

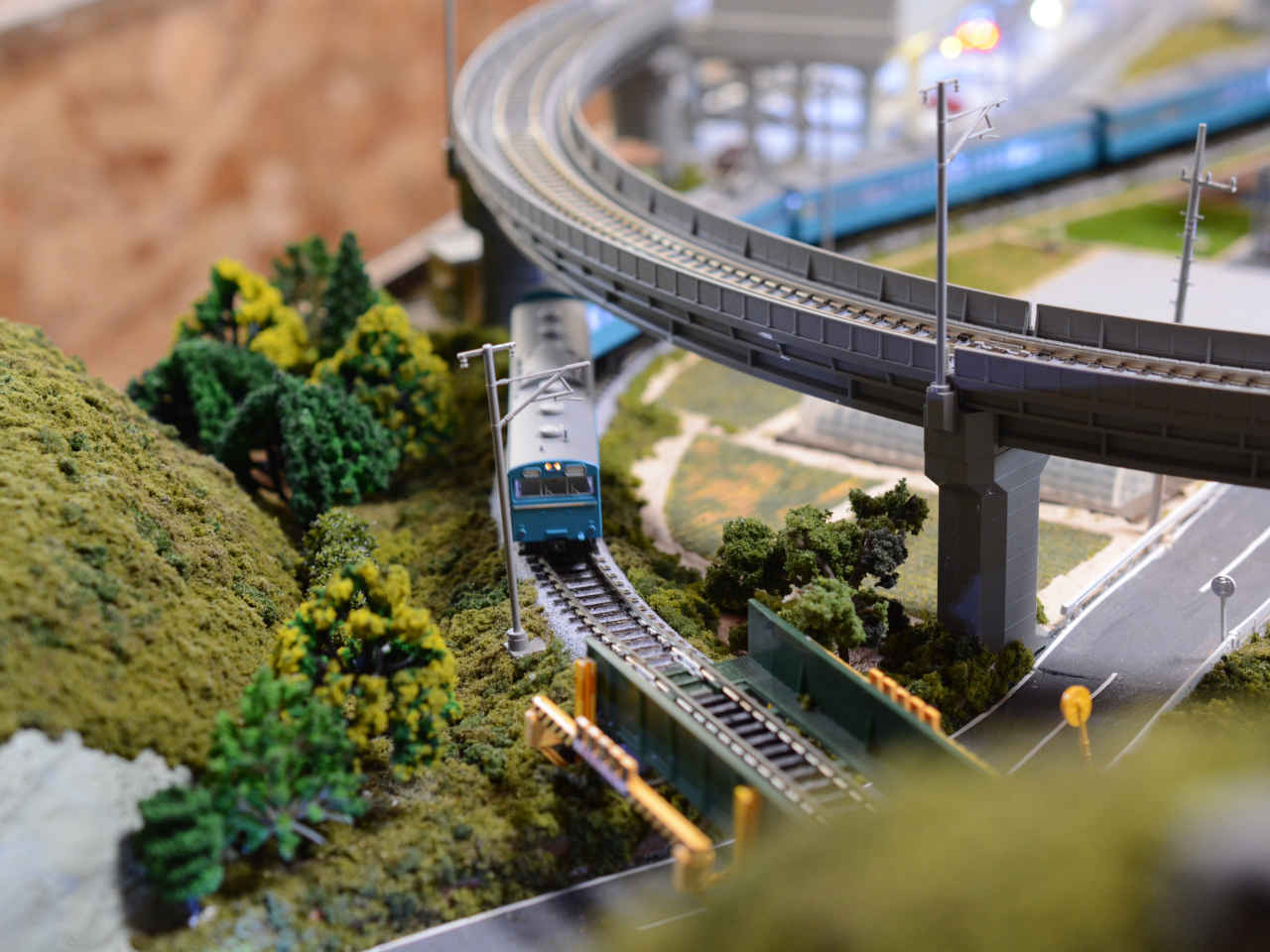

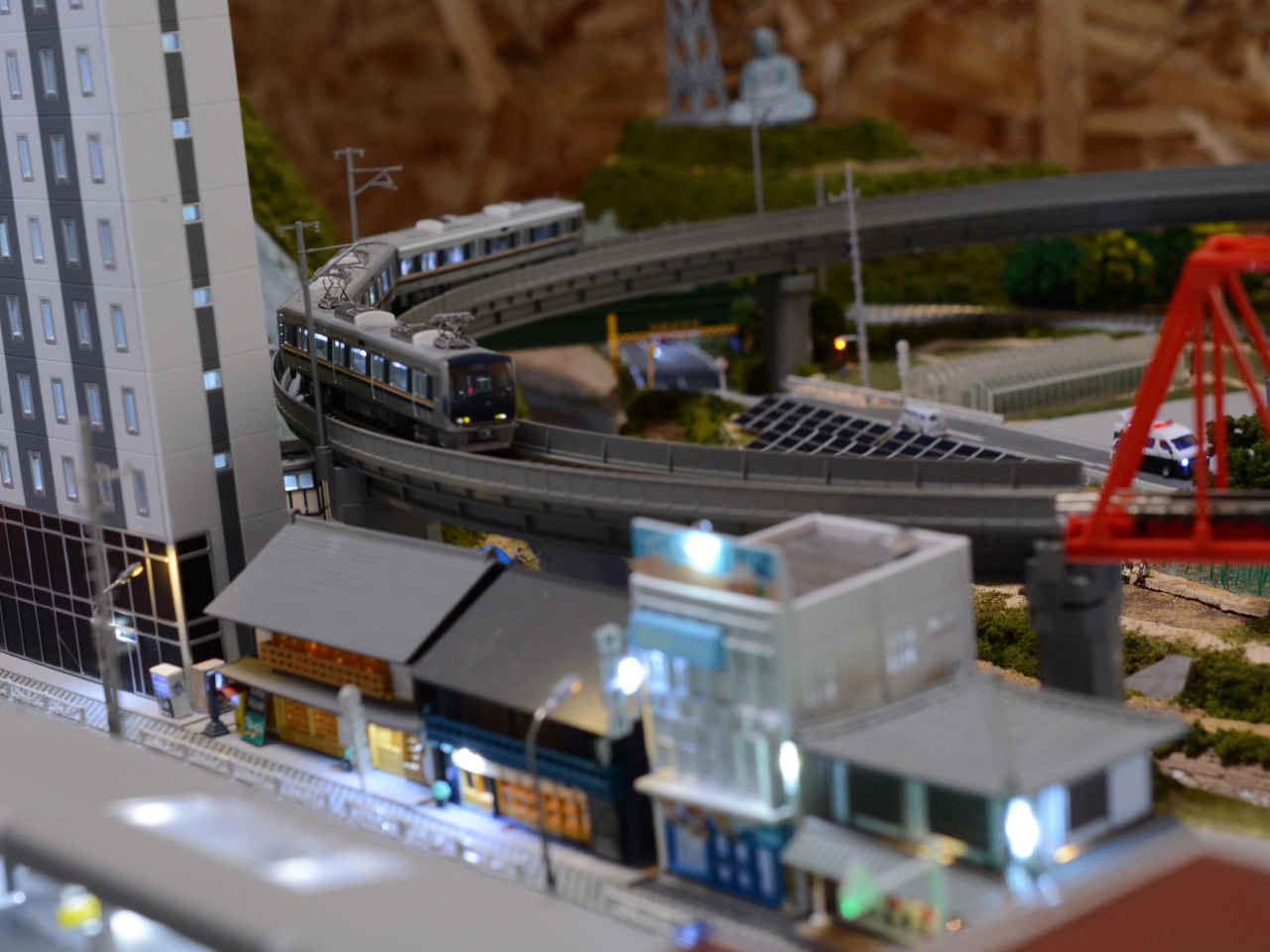

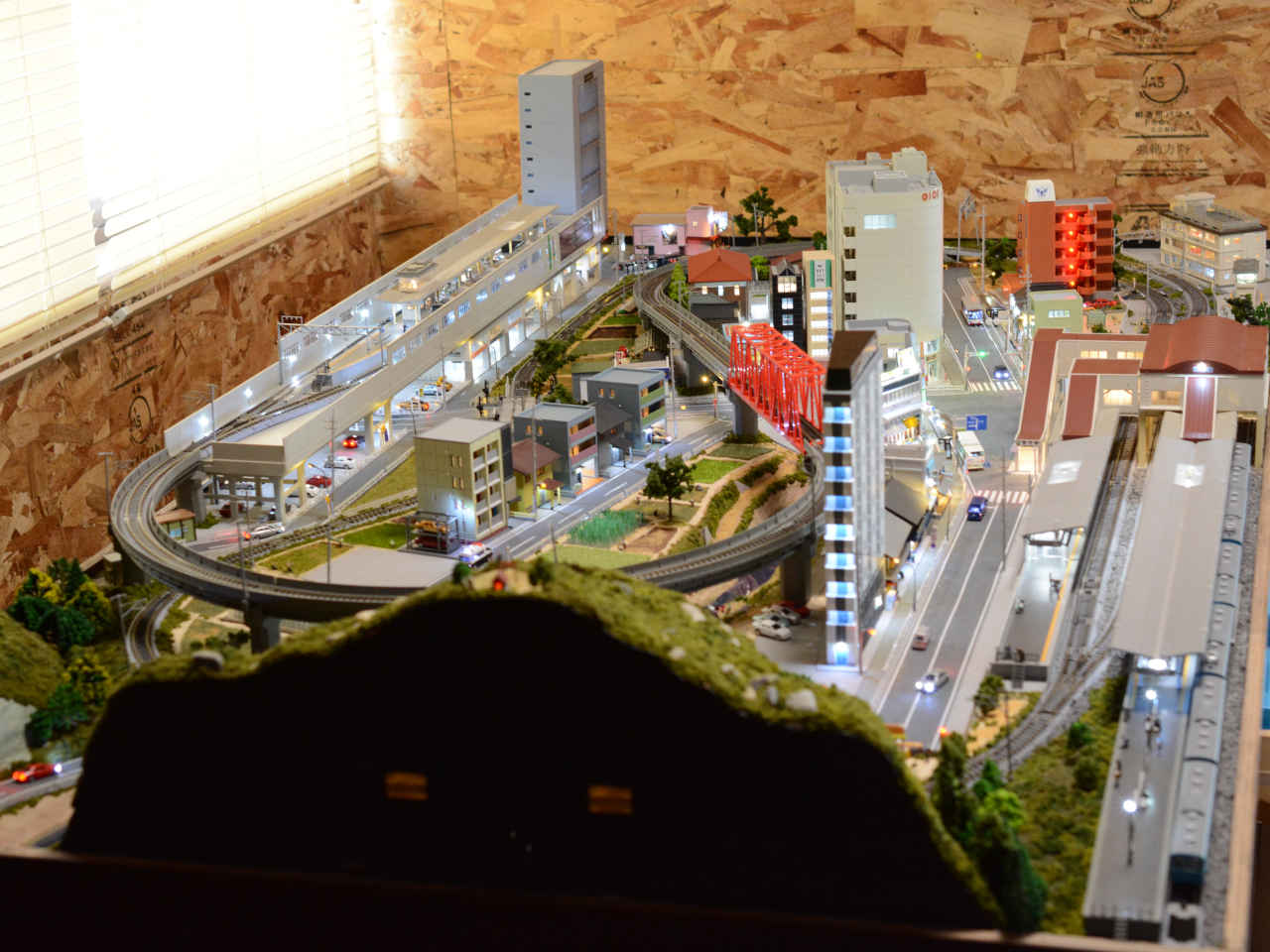

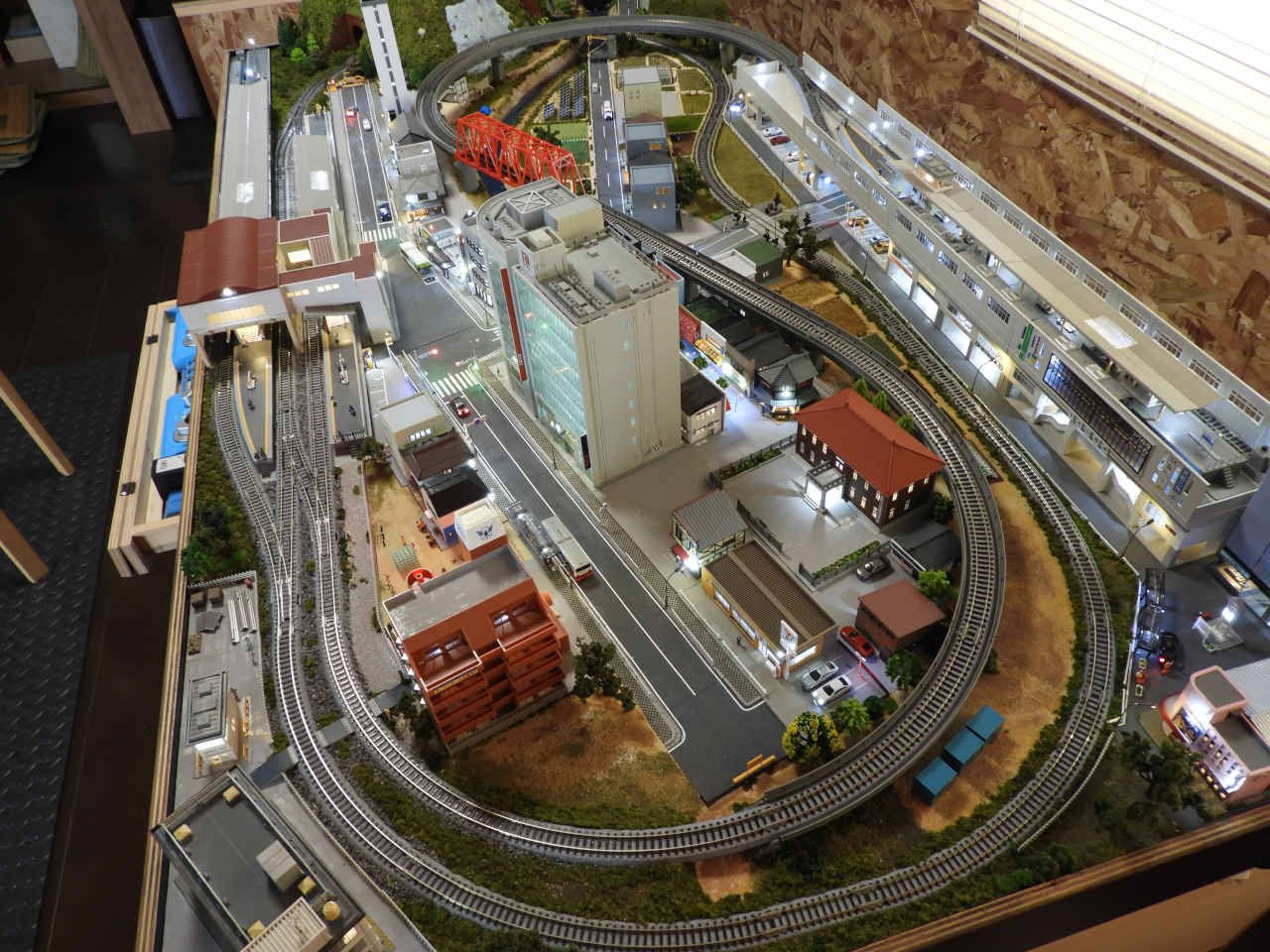

ここまでのレイアウト全容 ※ 2022/10/03 現在 †

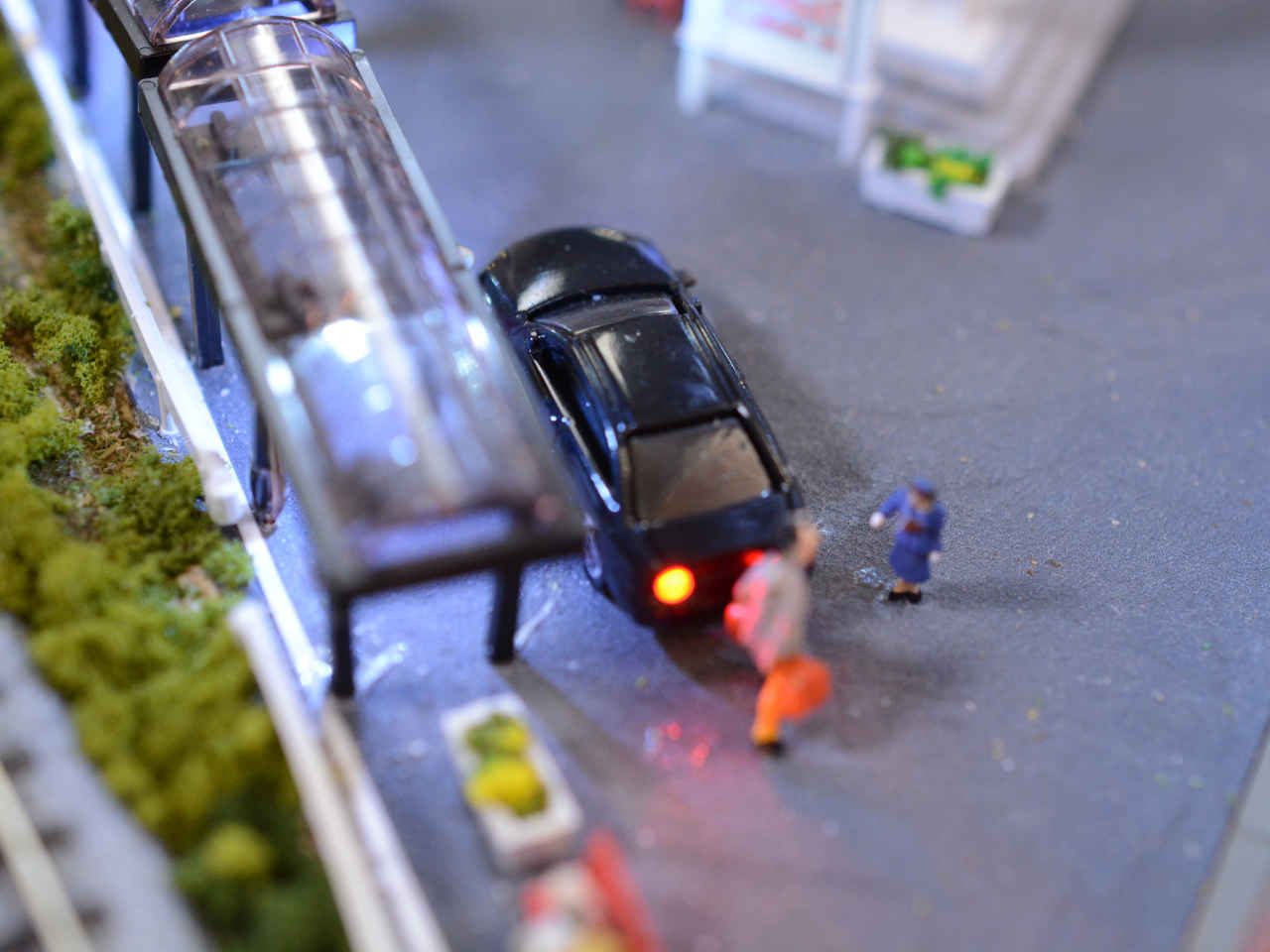

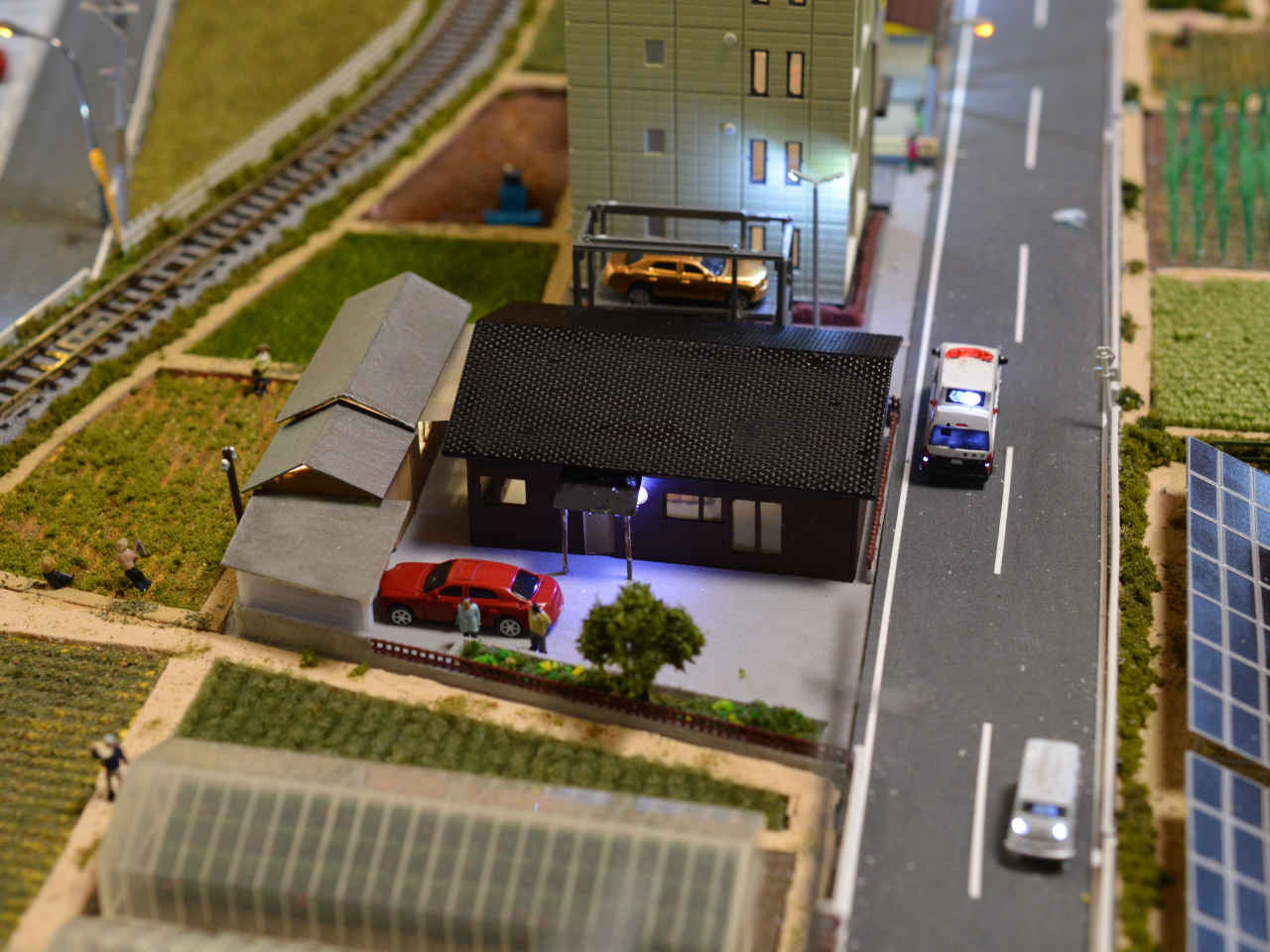

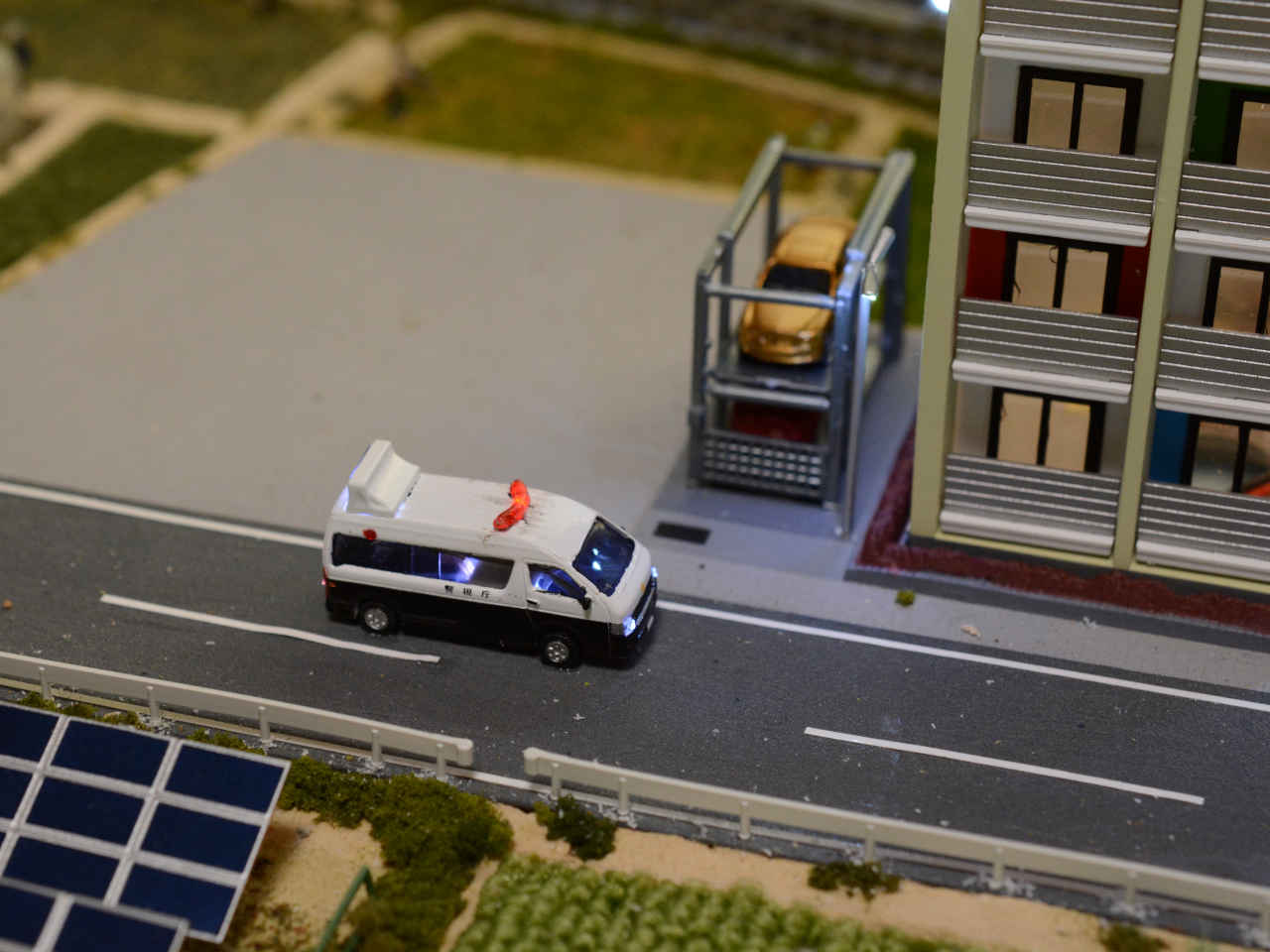

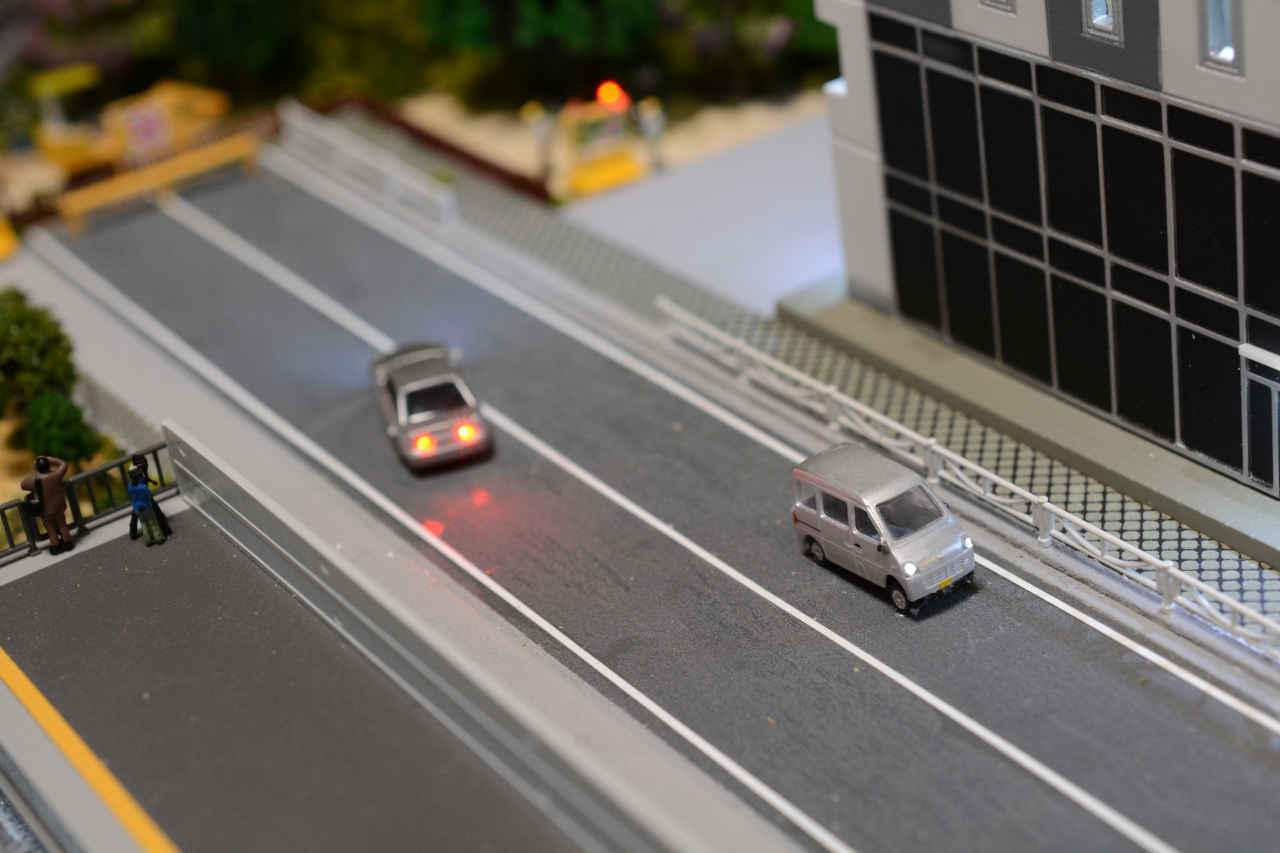

パトカーを走らせる †

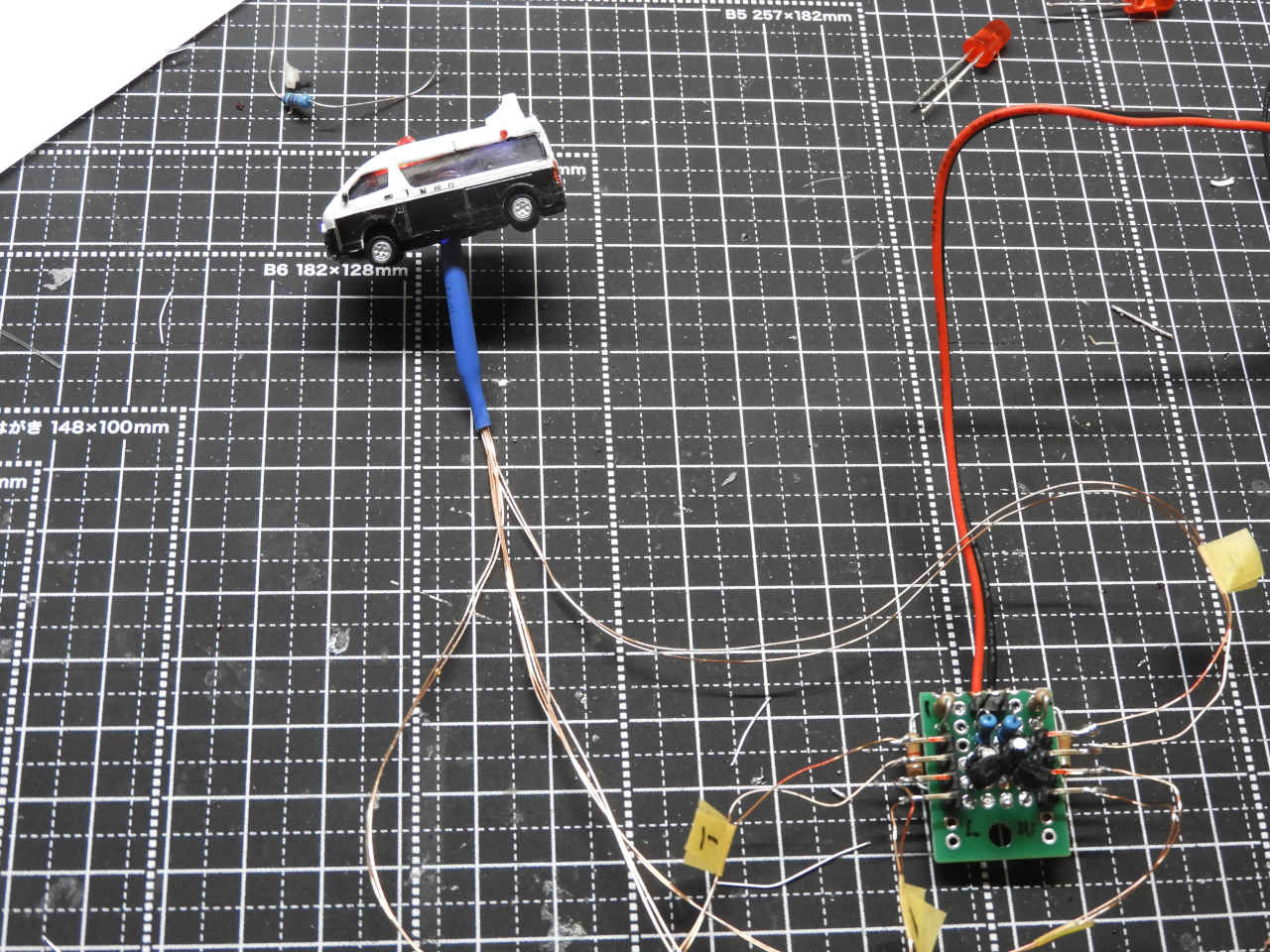

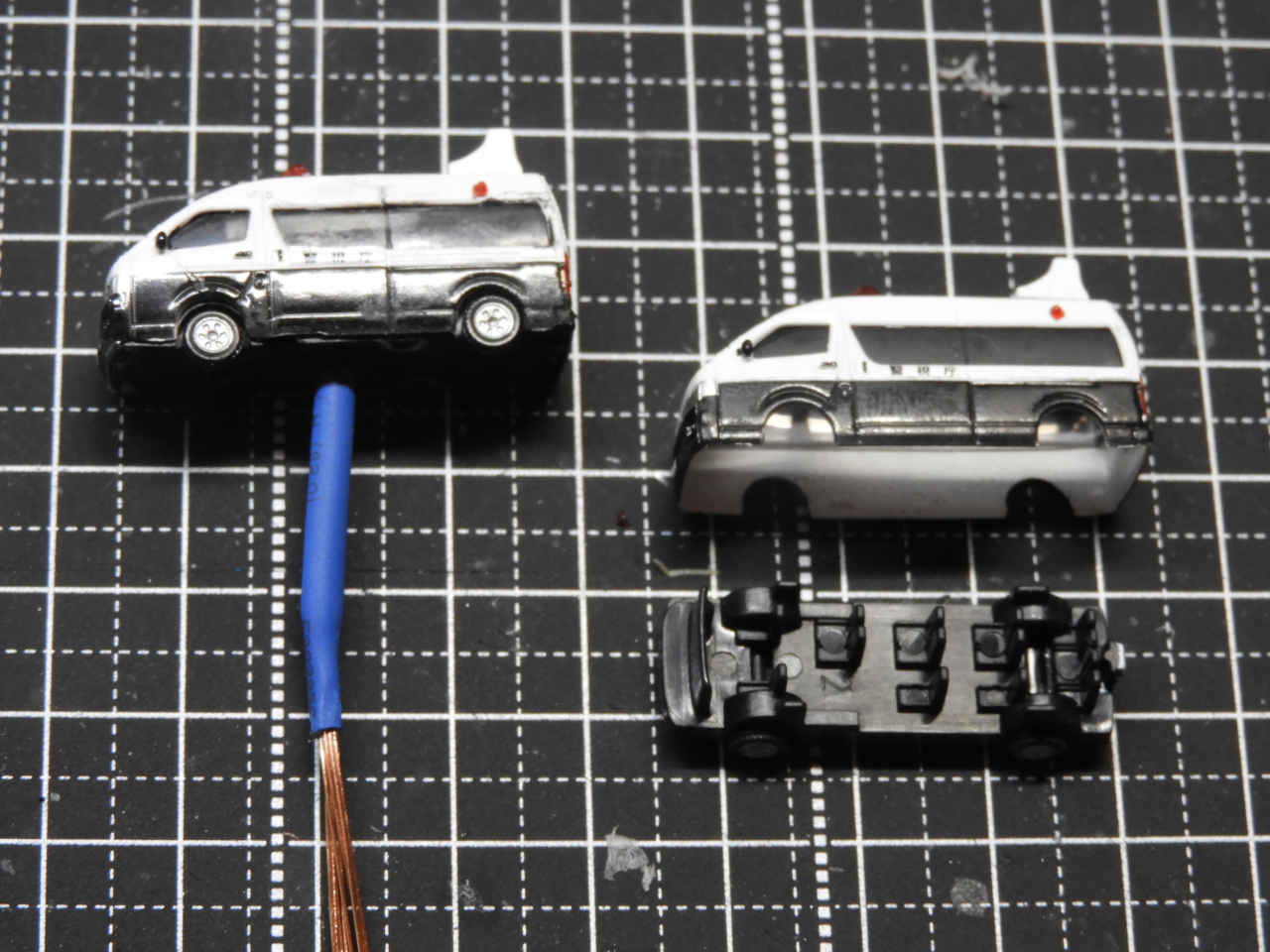

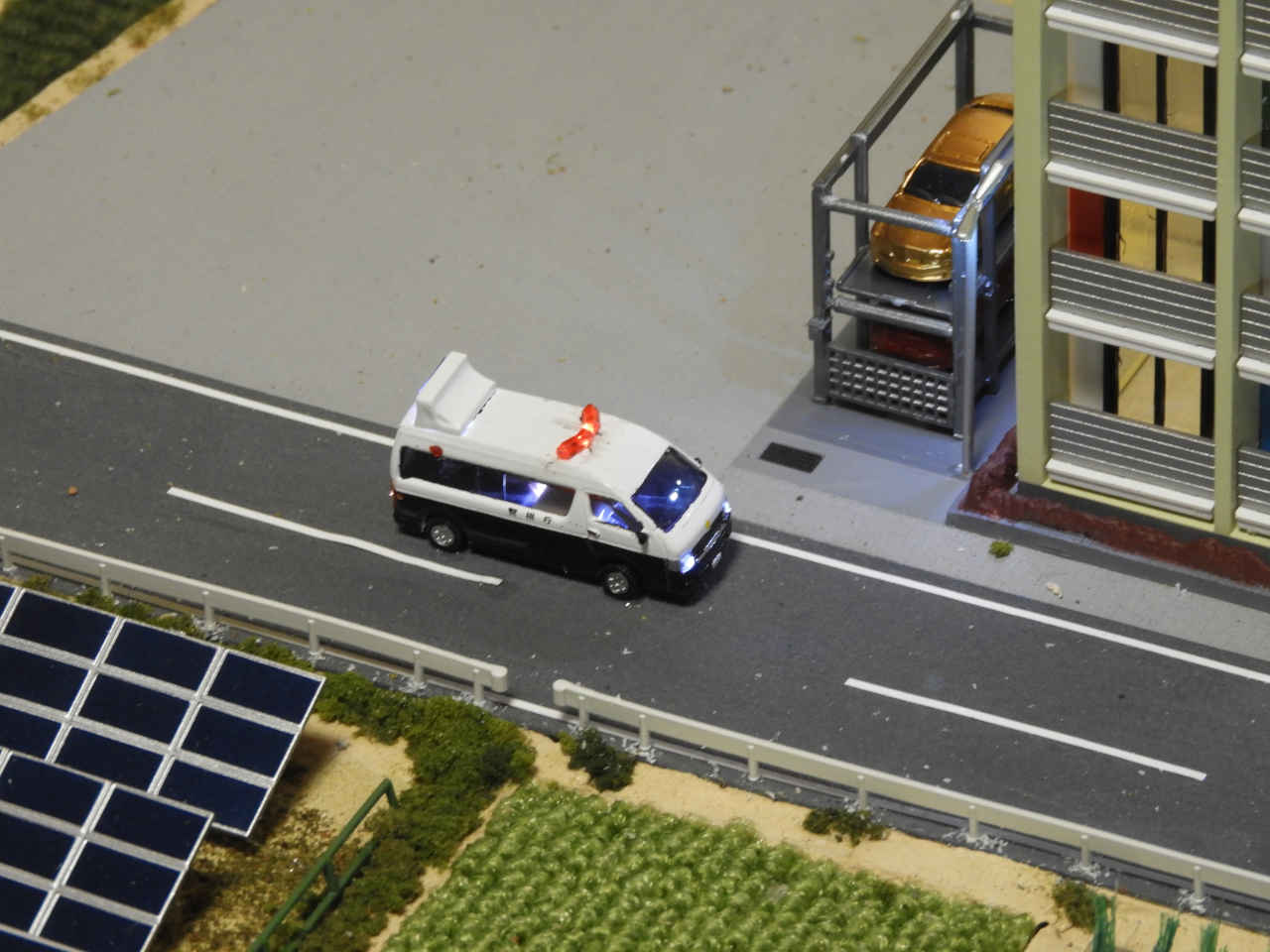

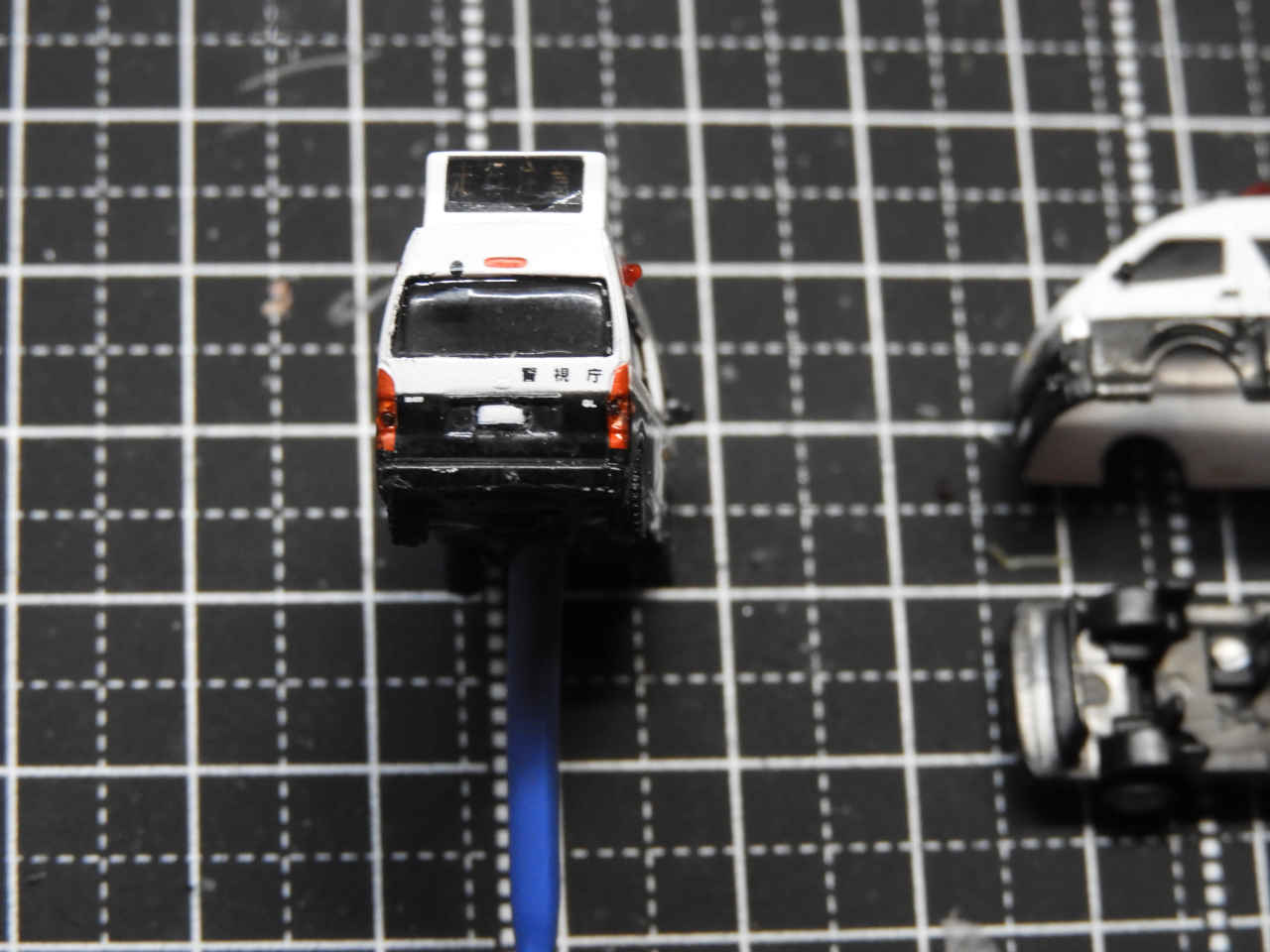

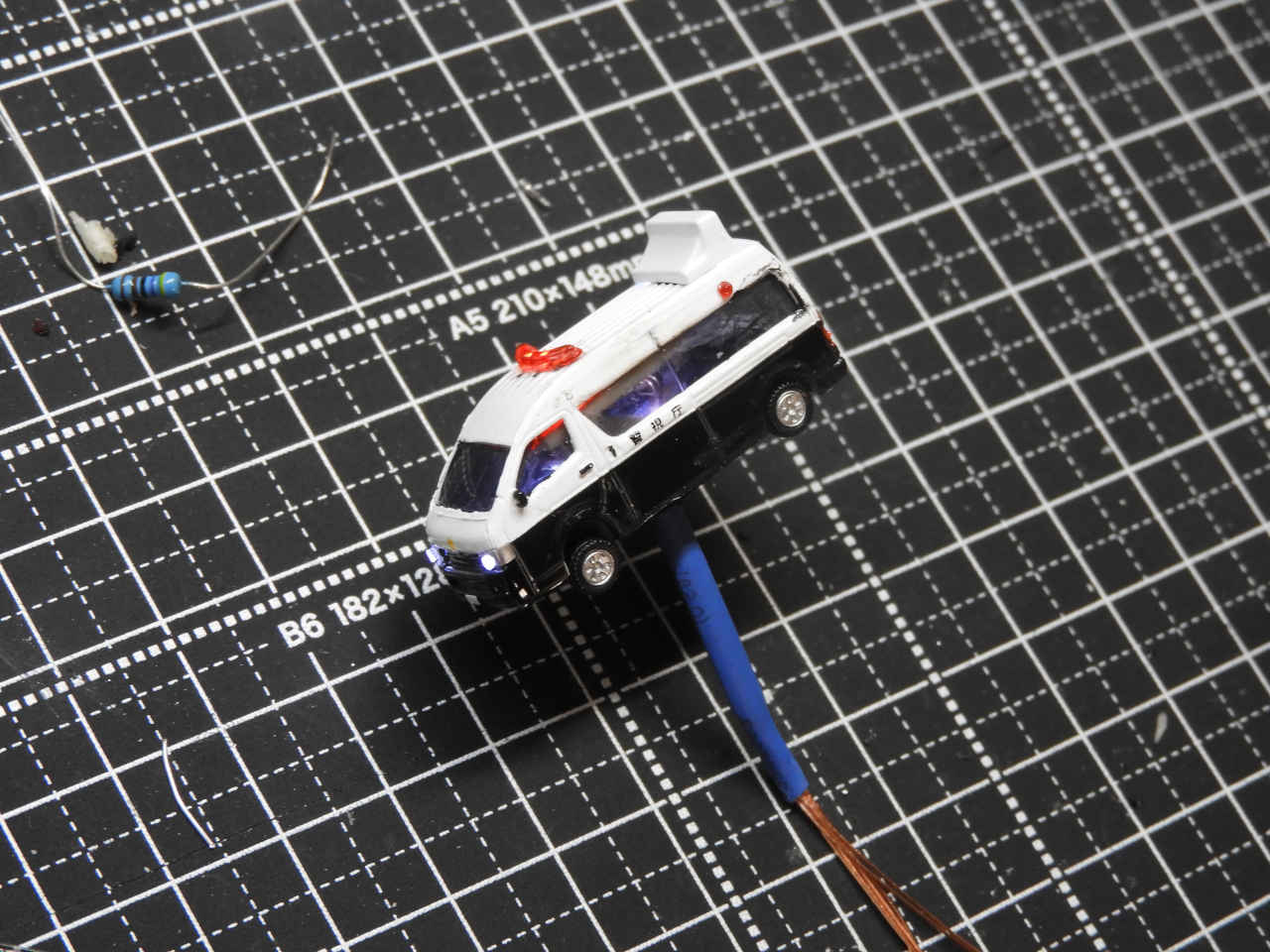

上部パトライトは 4箇所に 1mmファイバーを埋め込みチップLEDで点滅させる。ヘッドライト・テールランプ・後部表示灯など結局LED 6本を使う

「えちぜん鉄道」 †

友人から「えちぜん鉄道」のディスプレイモデルを寄贈されたので、動力車に改造してジオラマを走らせる

小物の配置 †

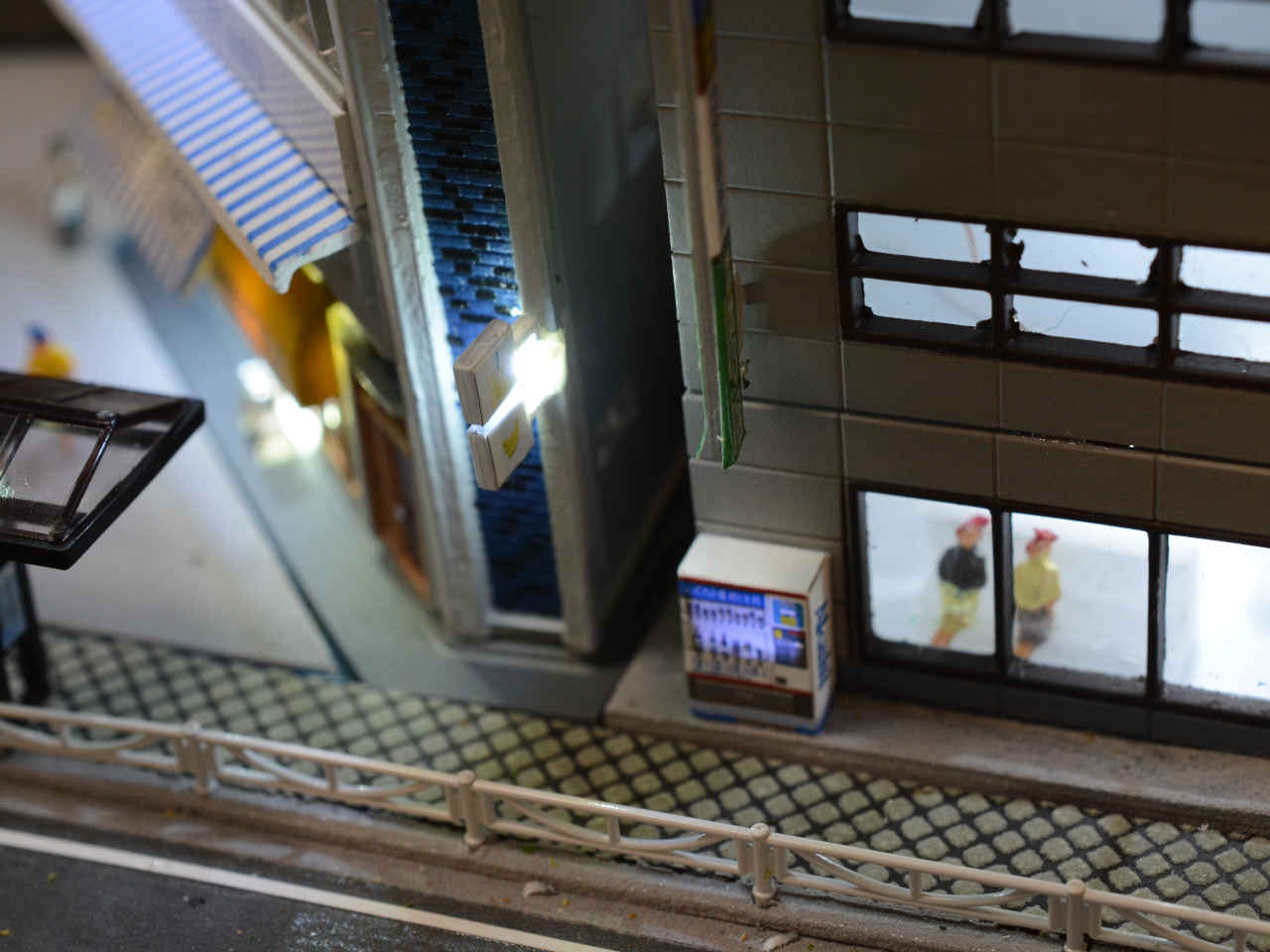

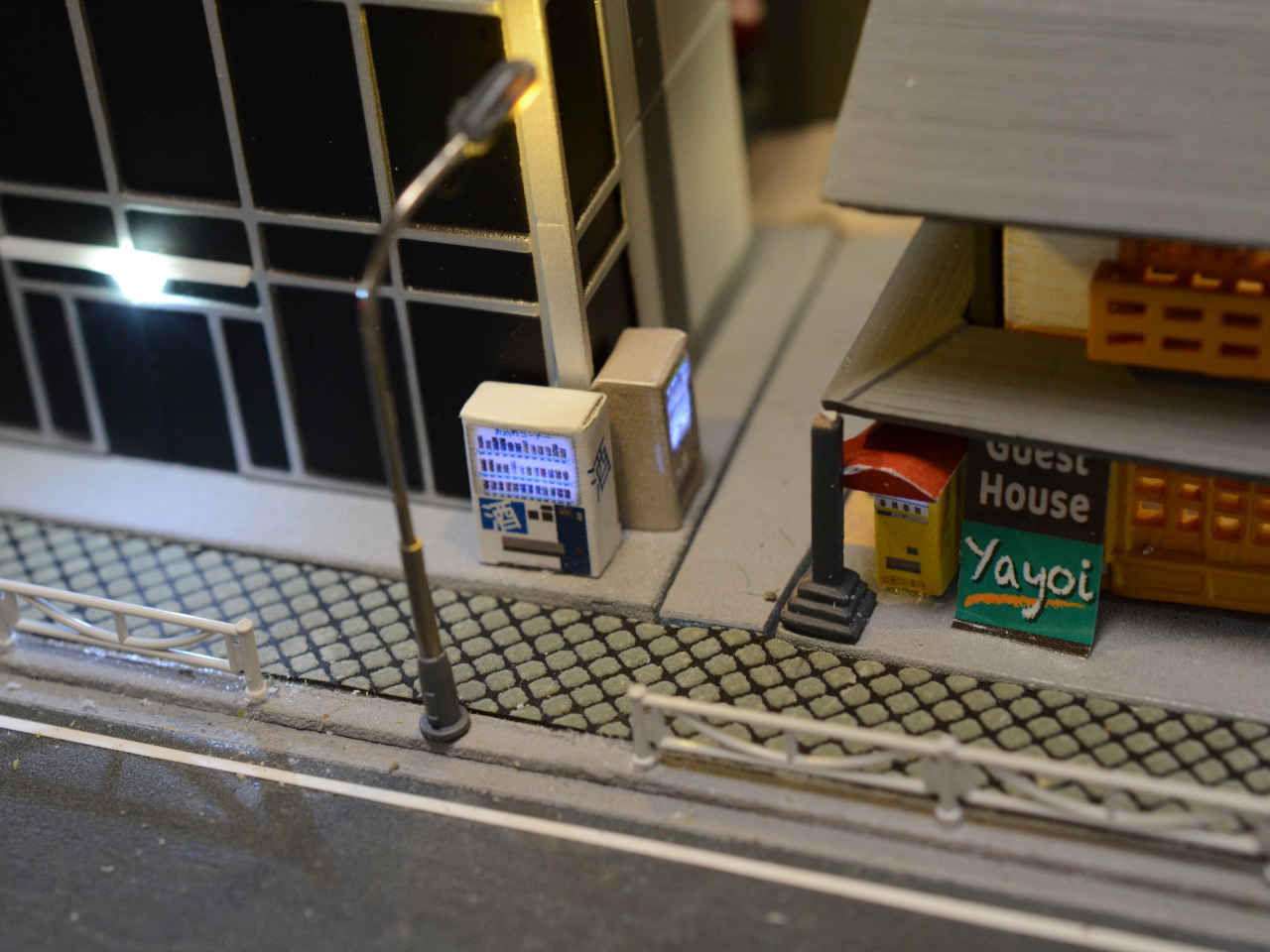

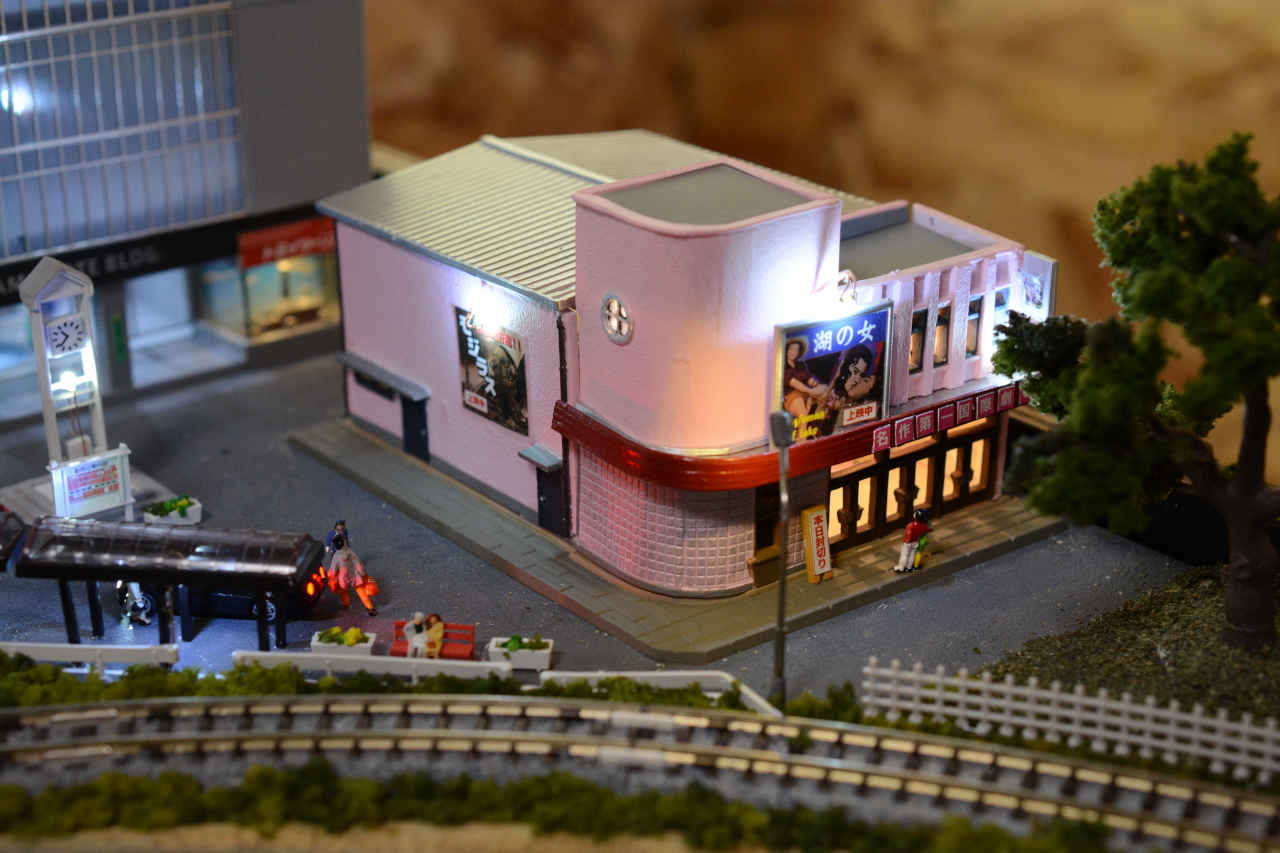

自動販売機

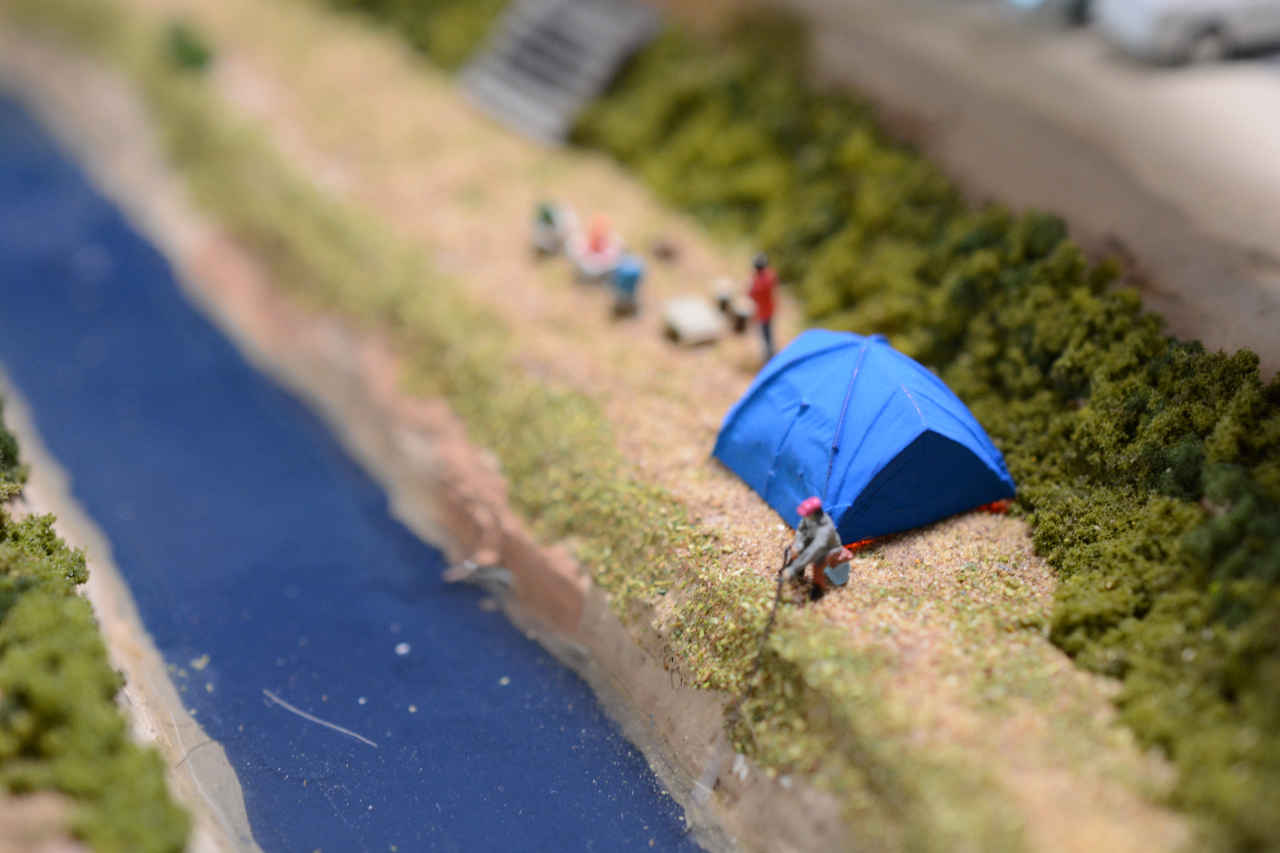

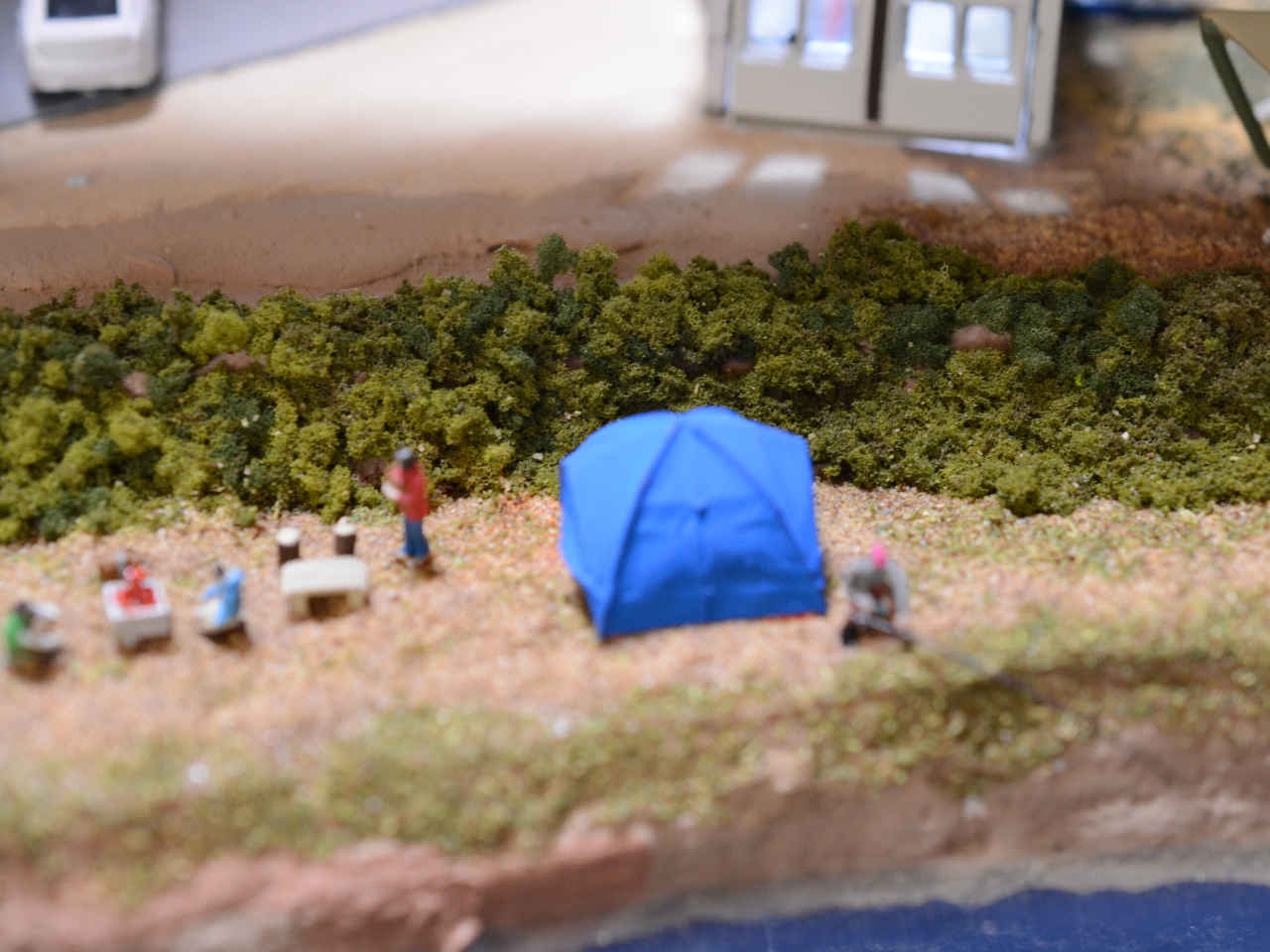

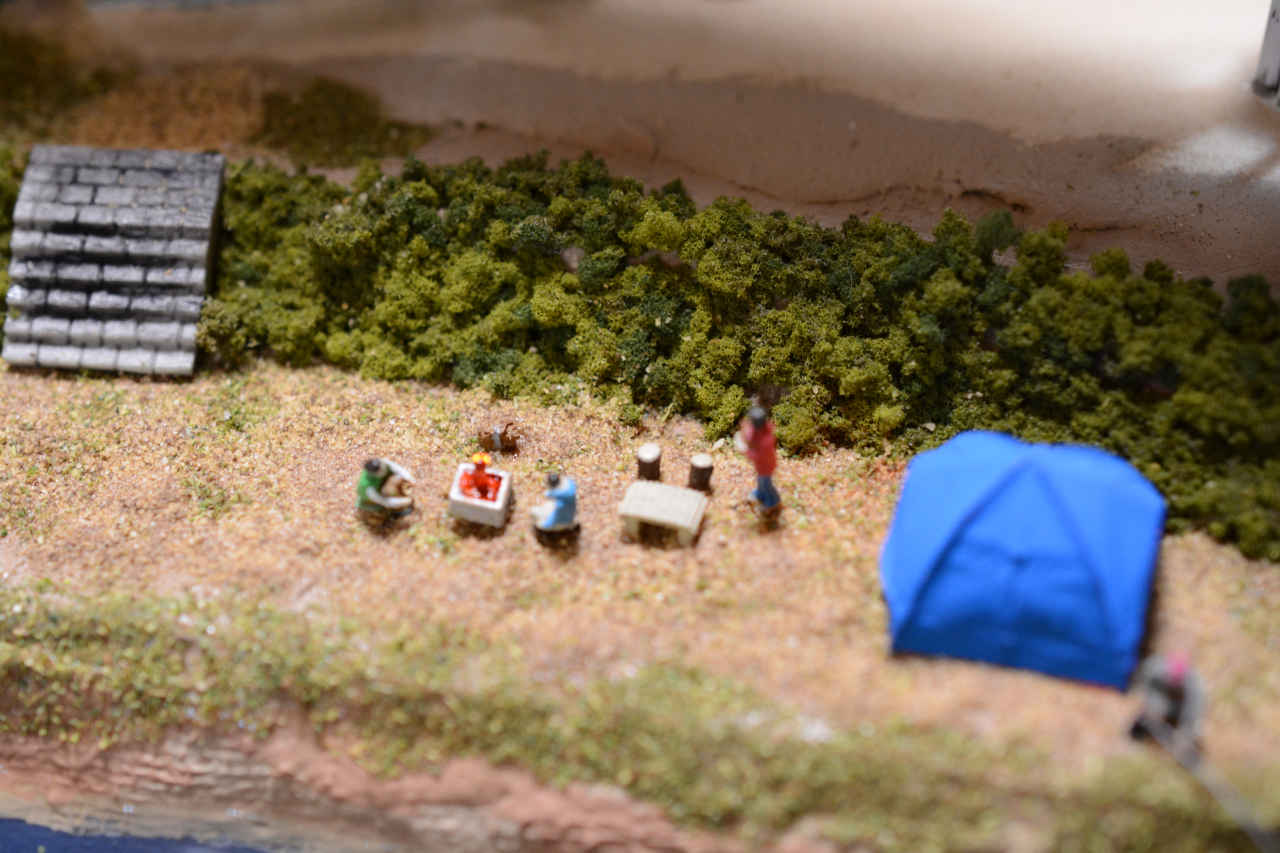

キャンプとバーベキューを楽しむ人々~

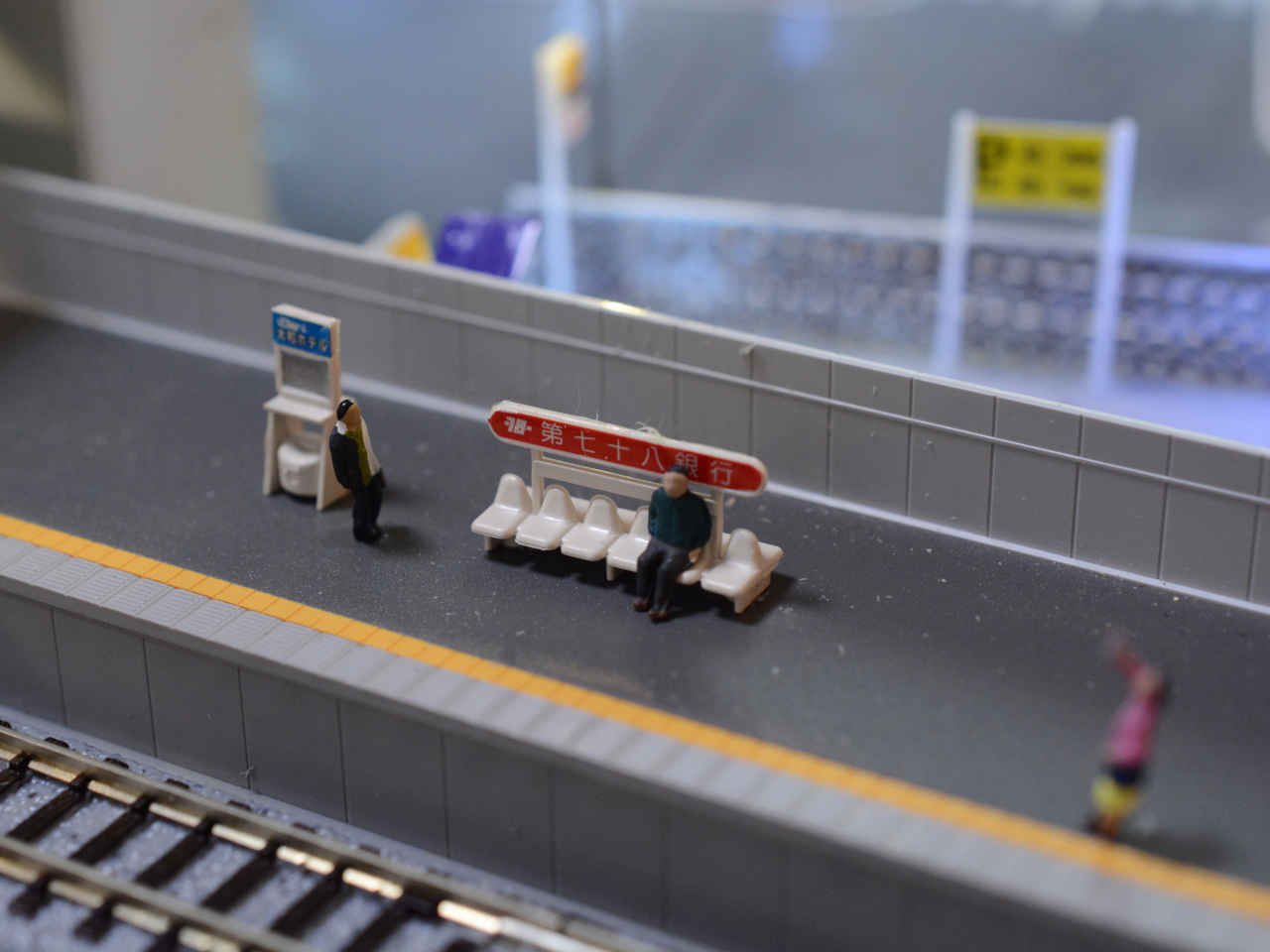

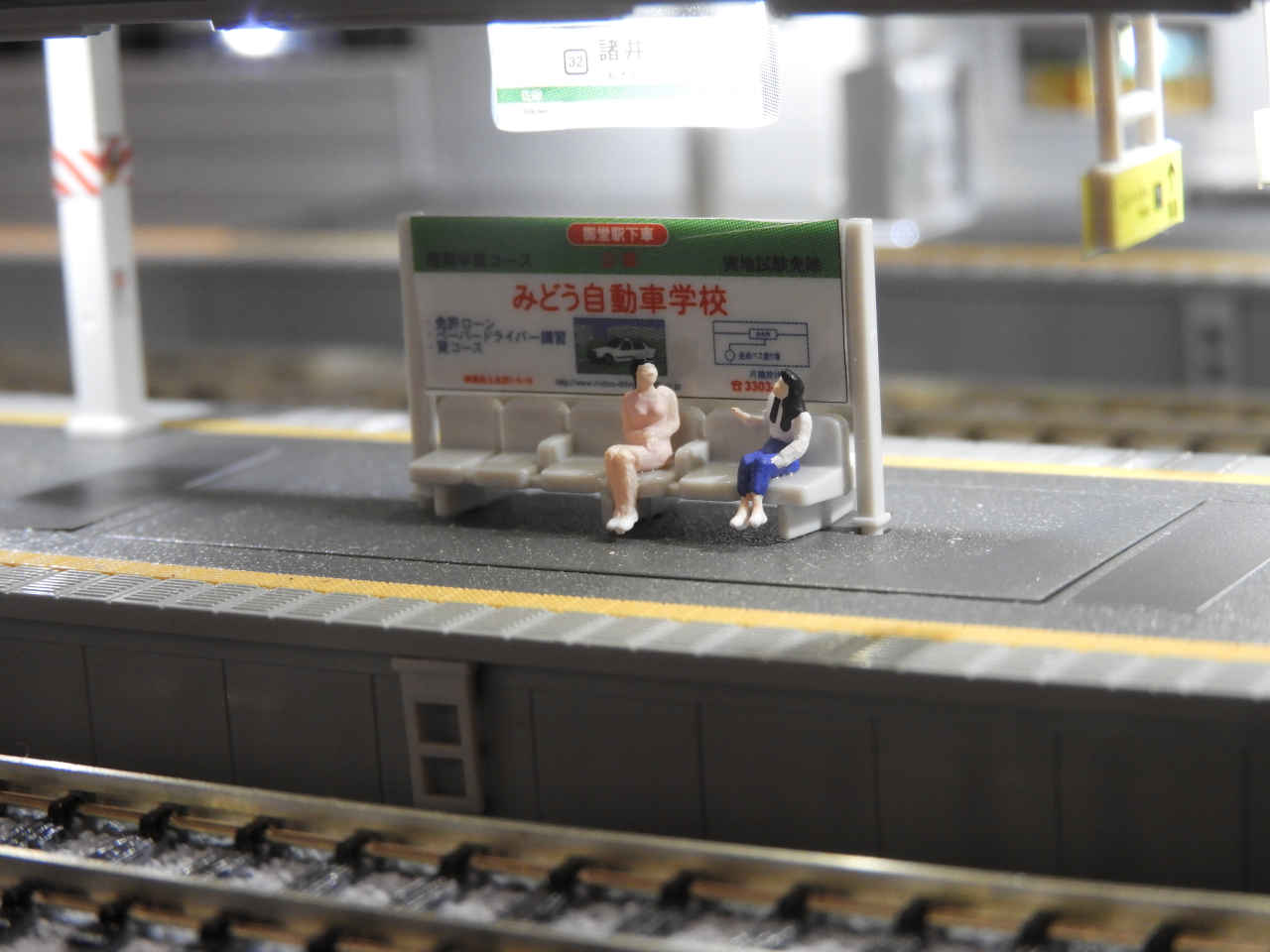

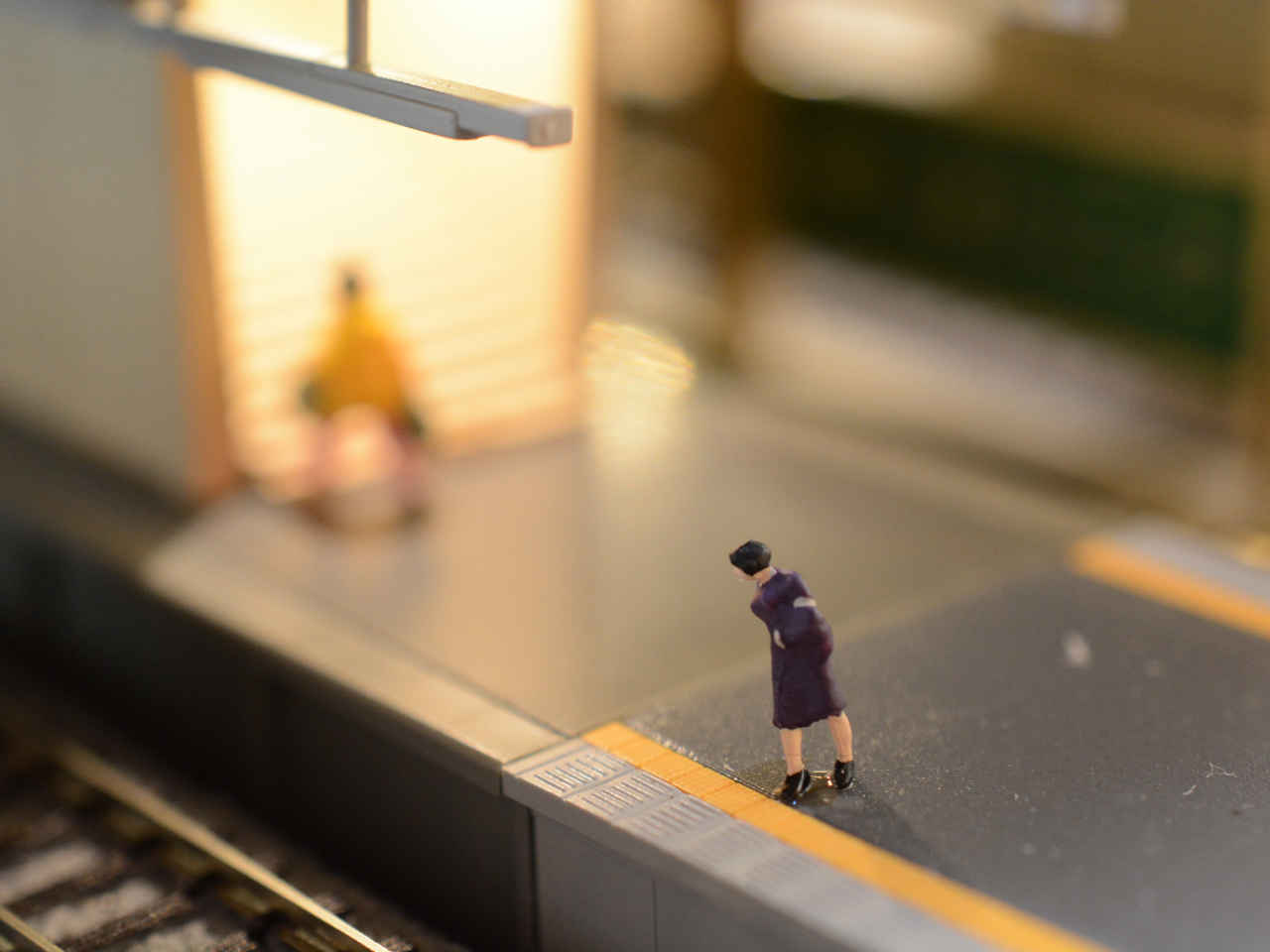

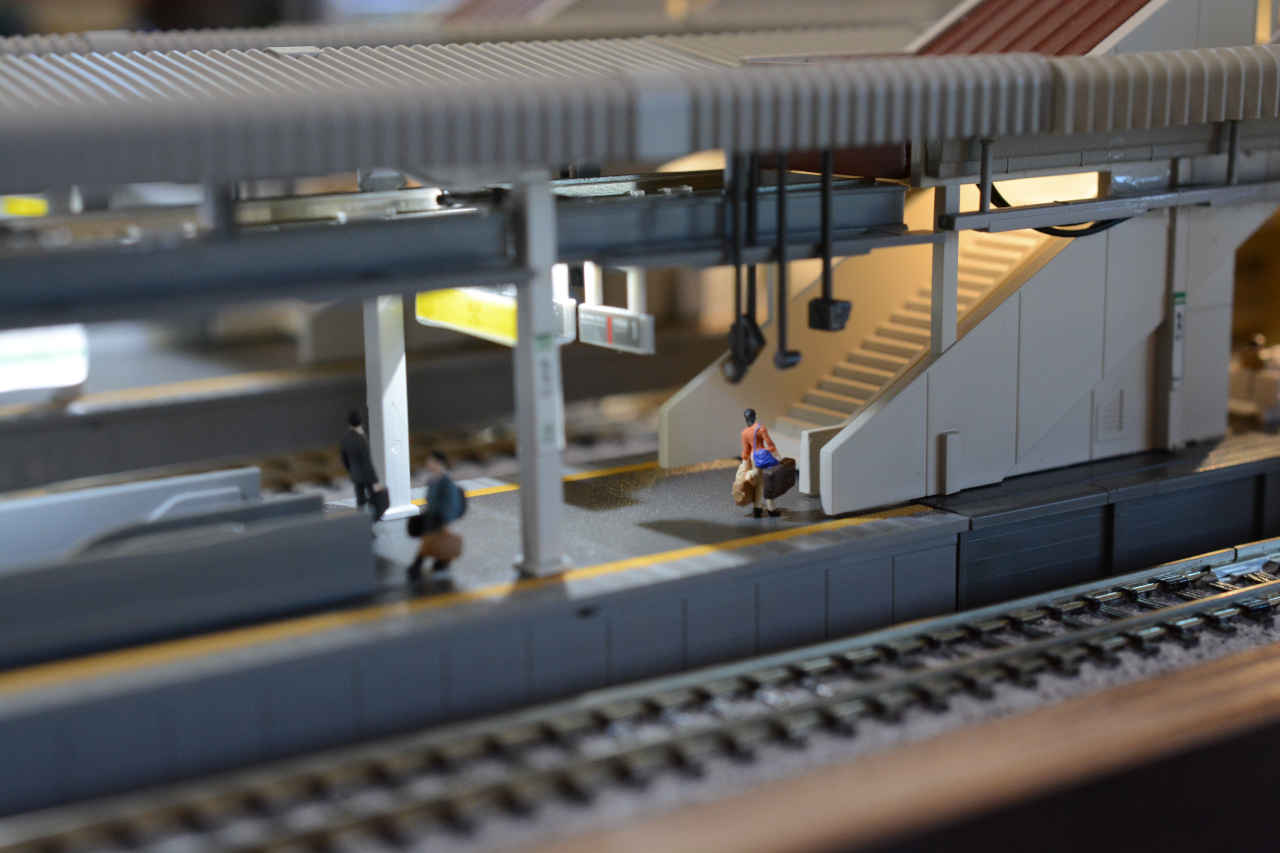

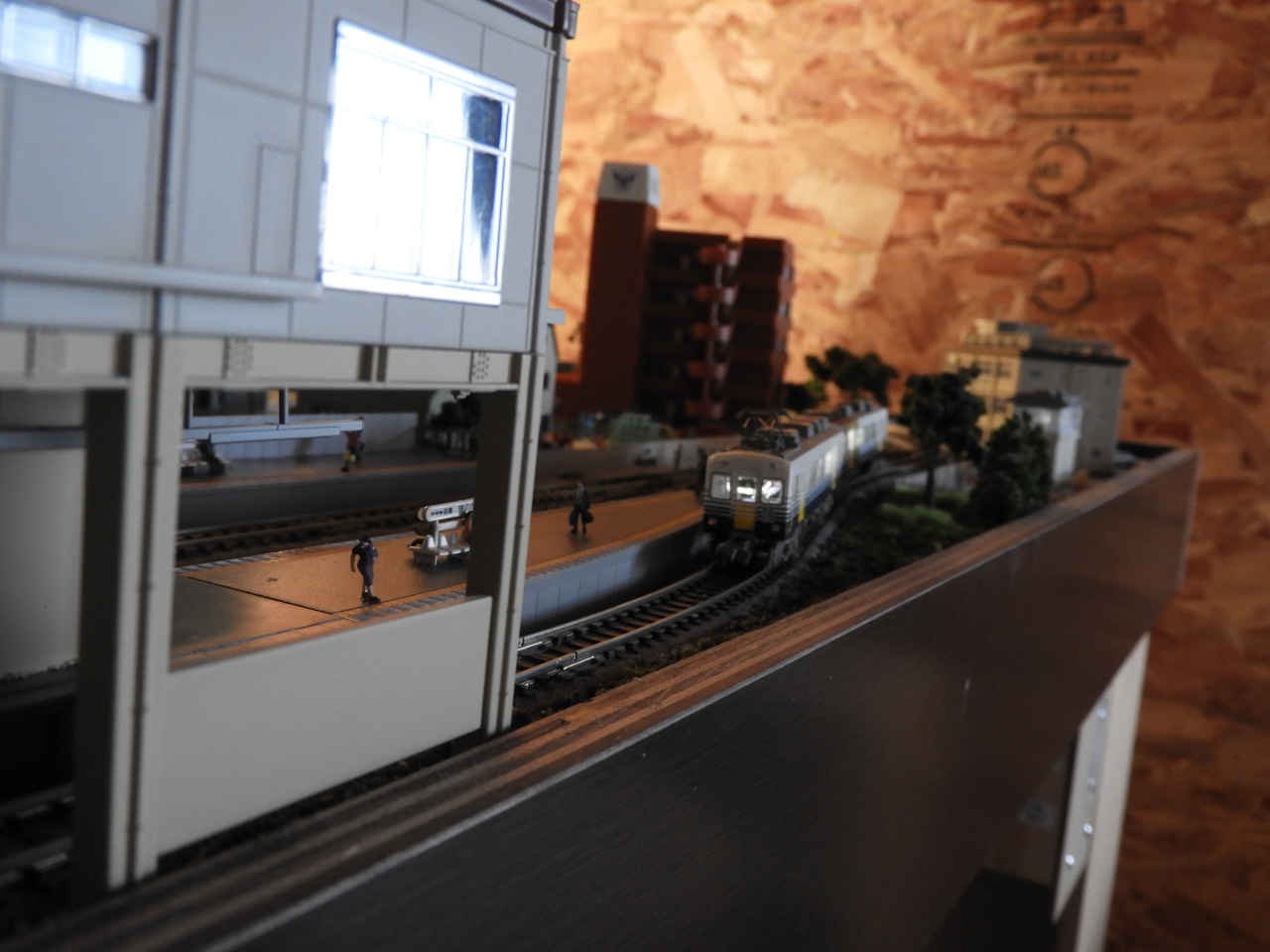

駅のホーム

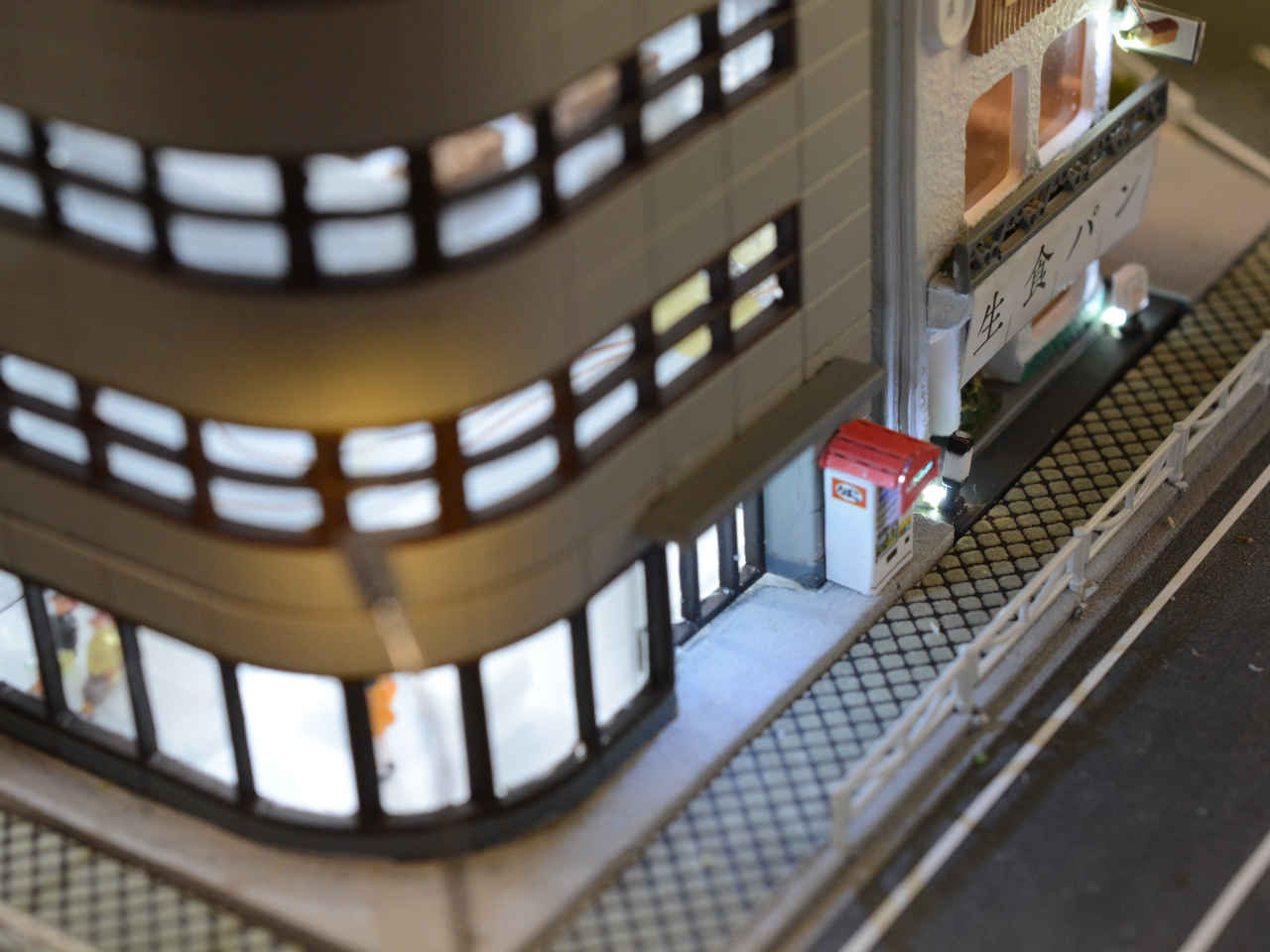

付近の情景いろいろ

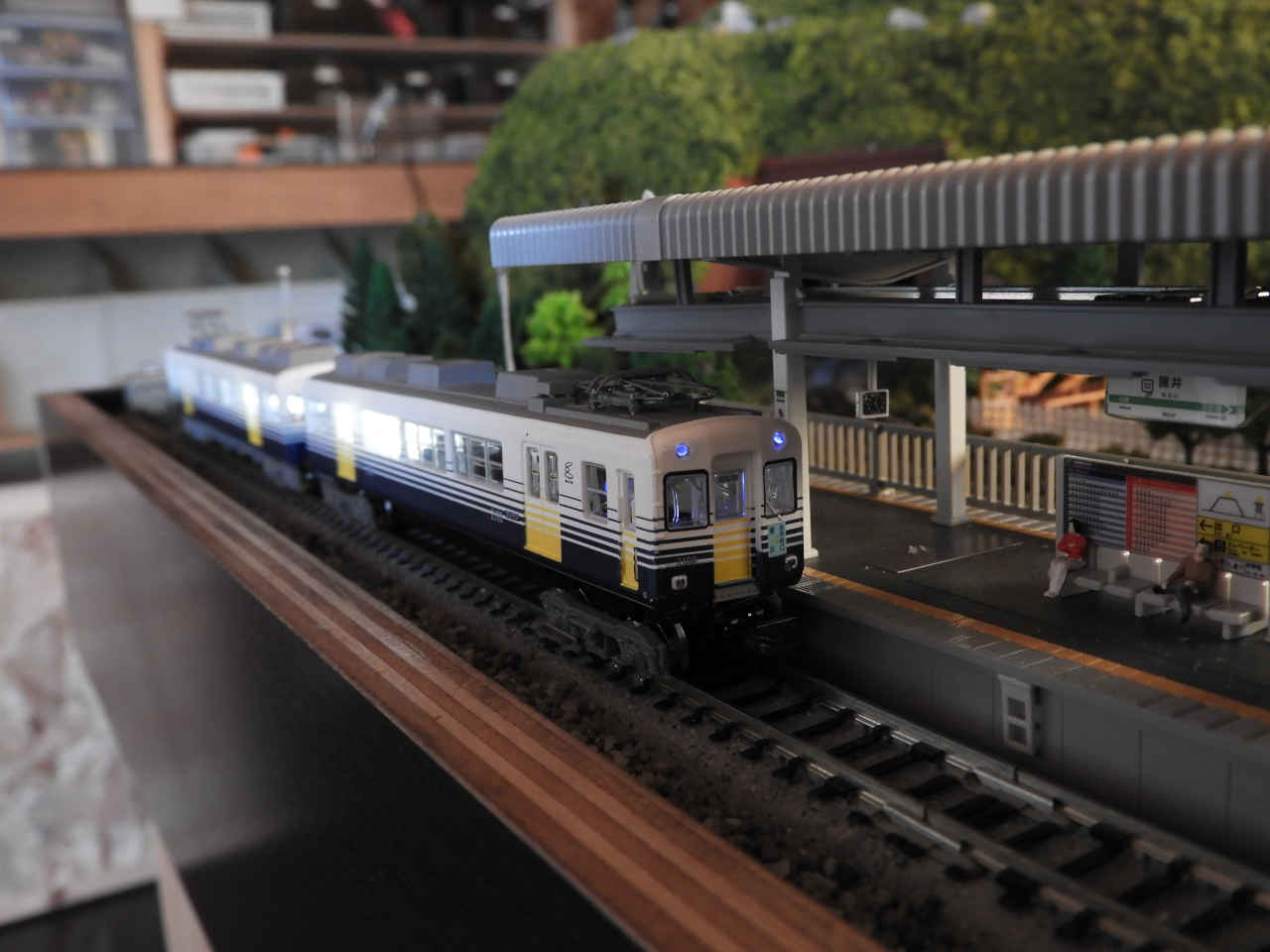

「えちぜん鉄道」グレードアップ †

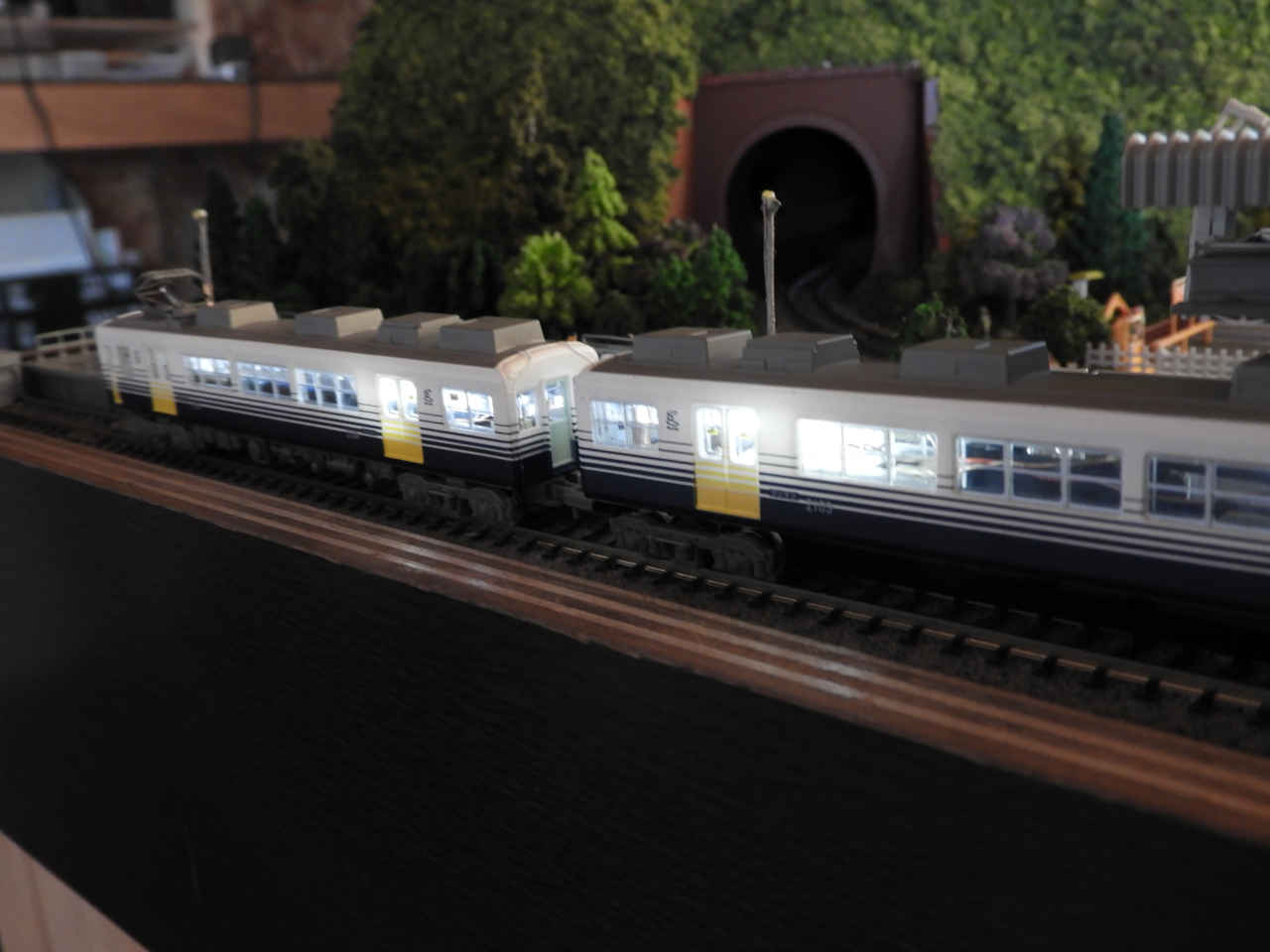

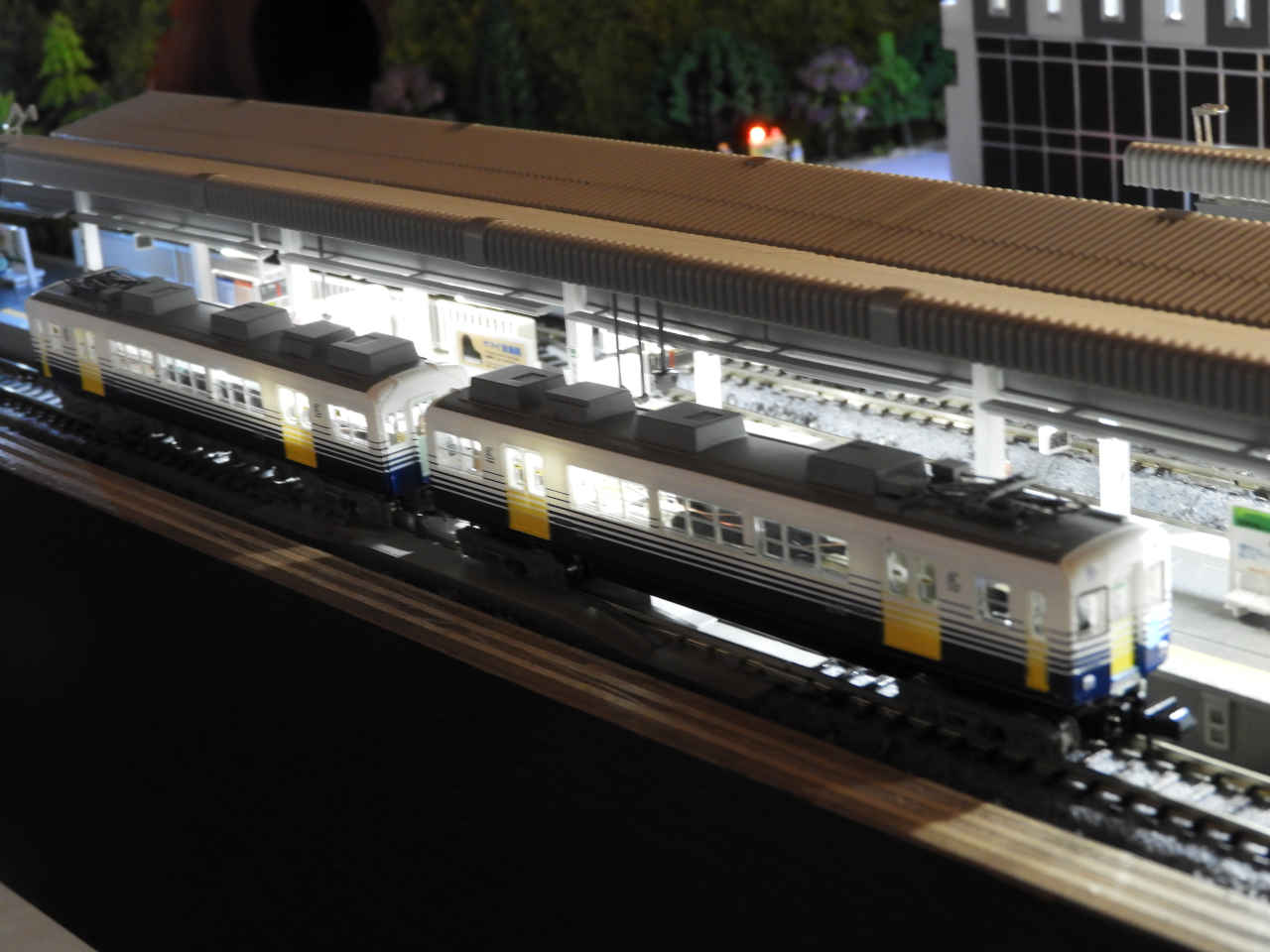

室内灯・前照灯・尾灯の取り付け

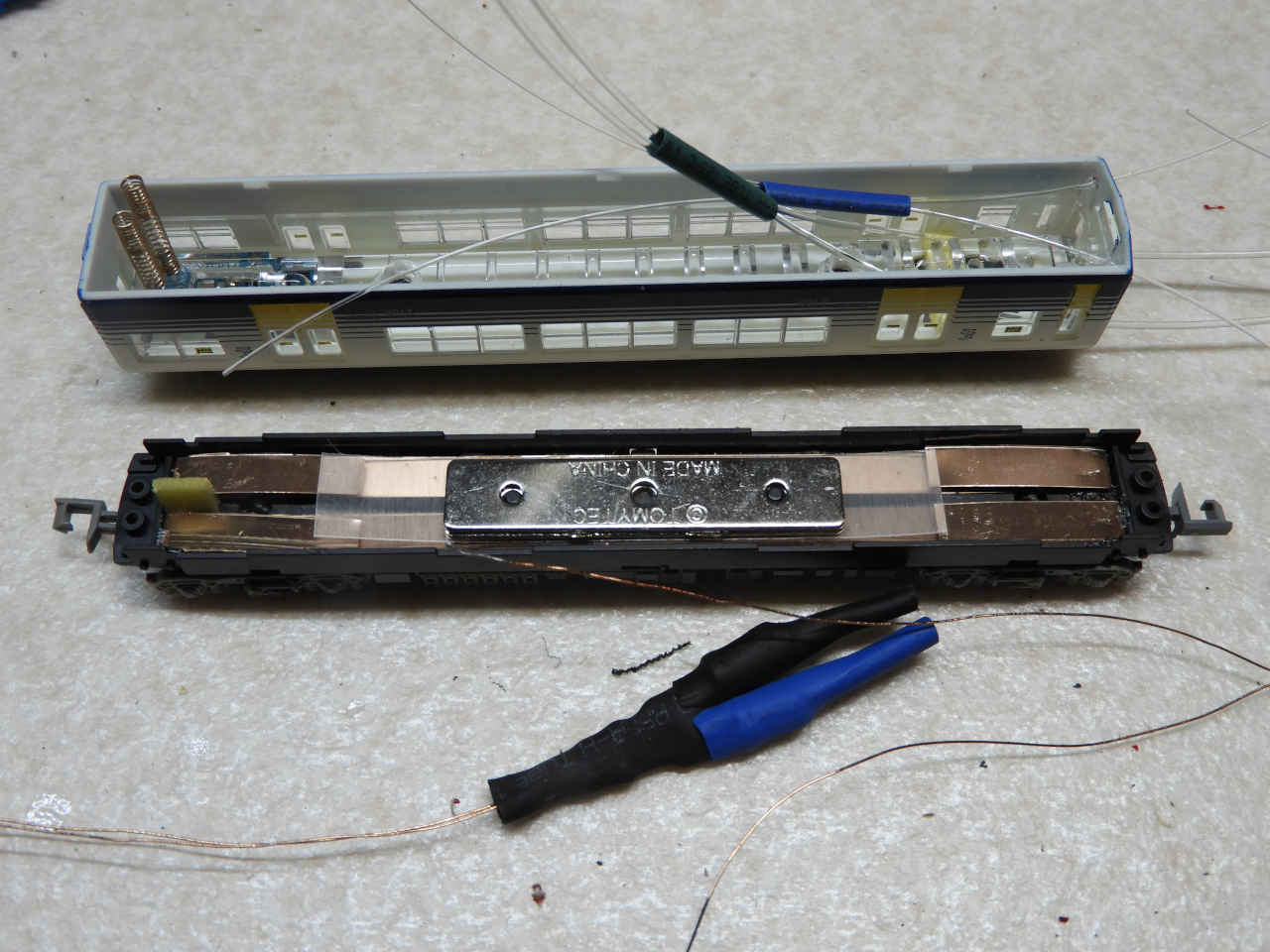

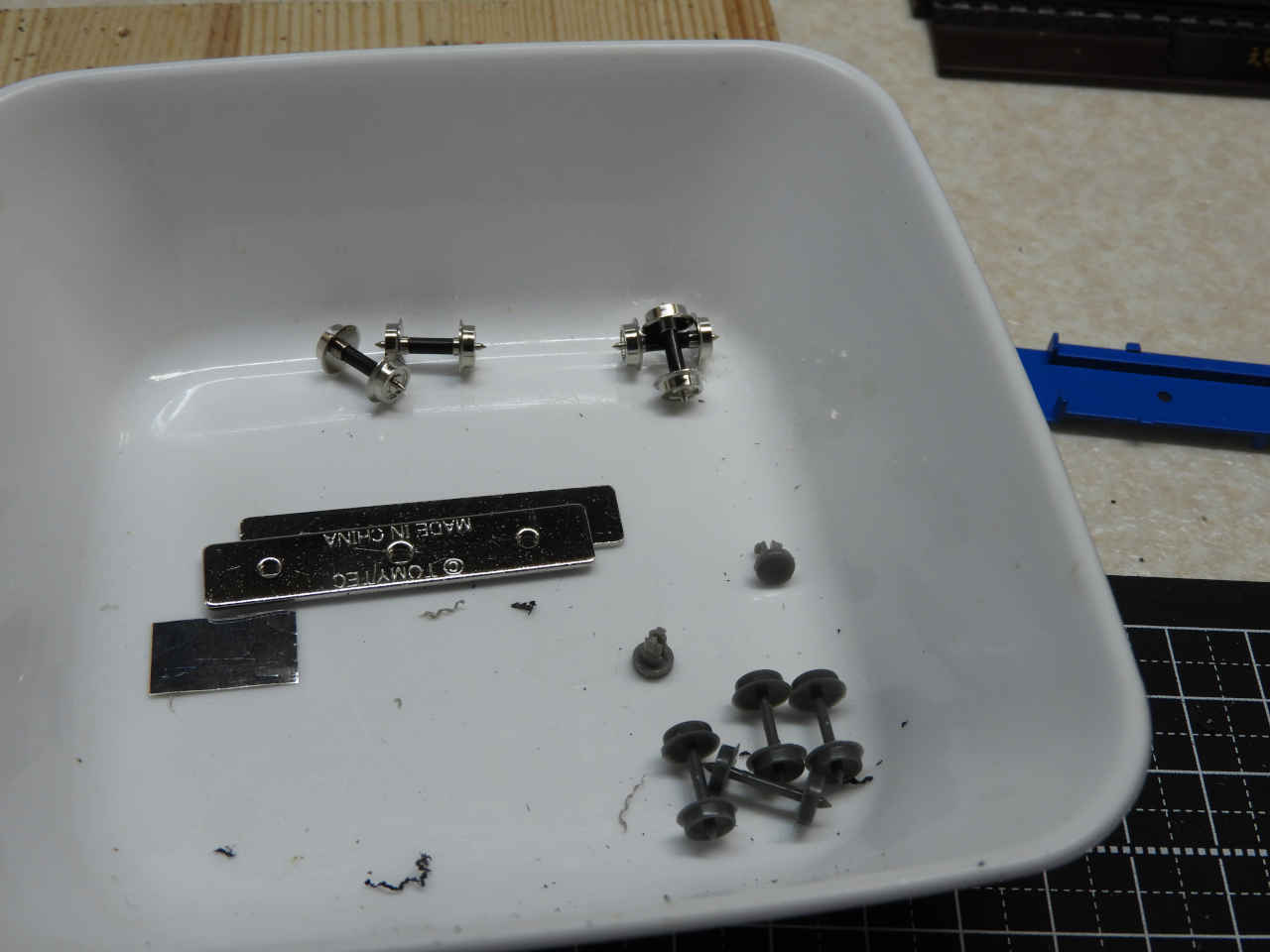

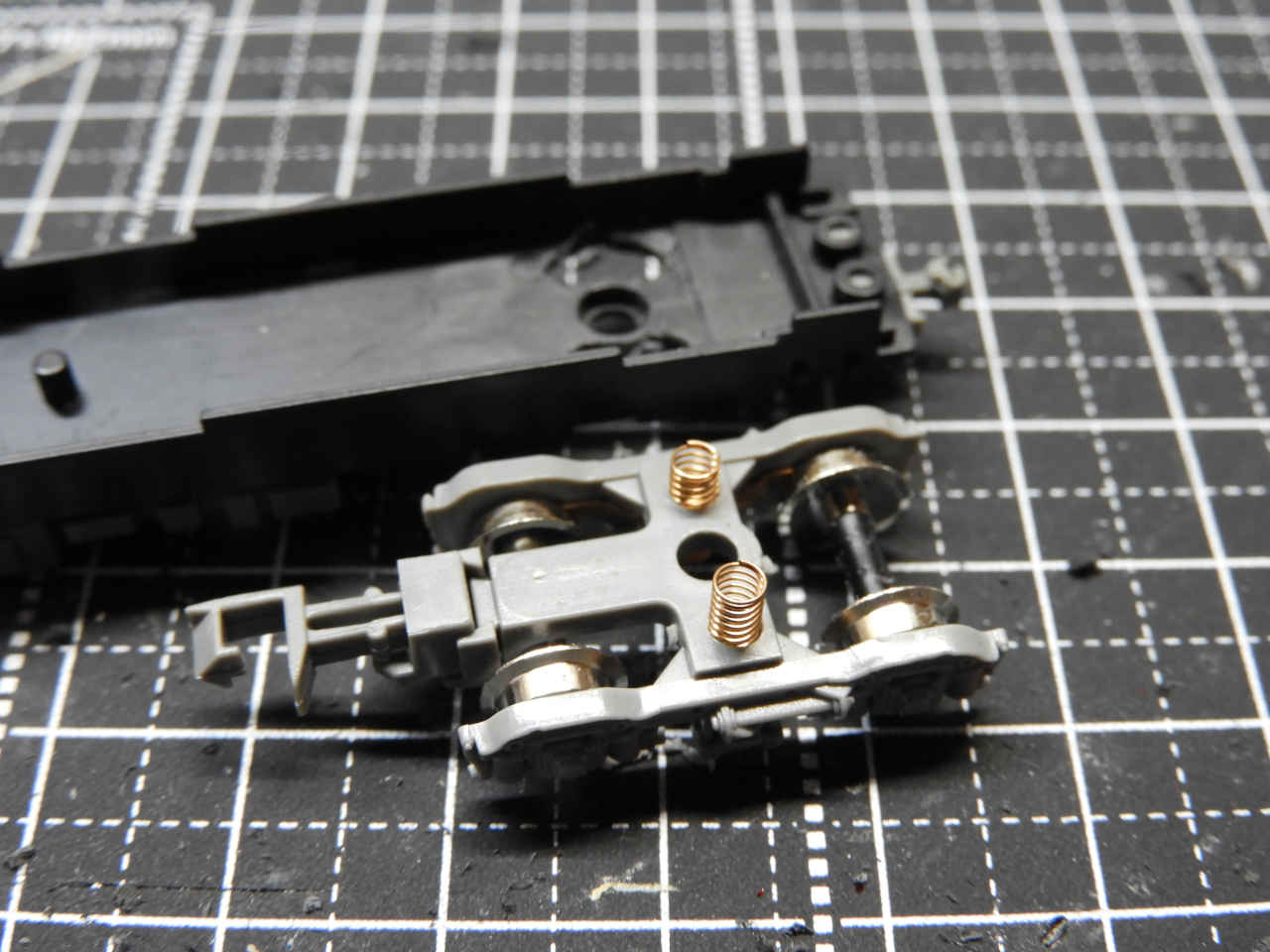

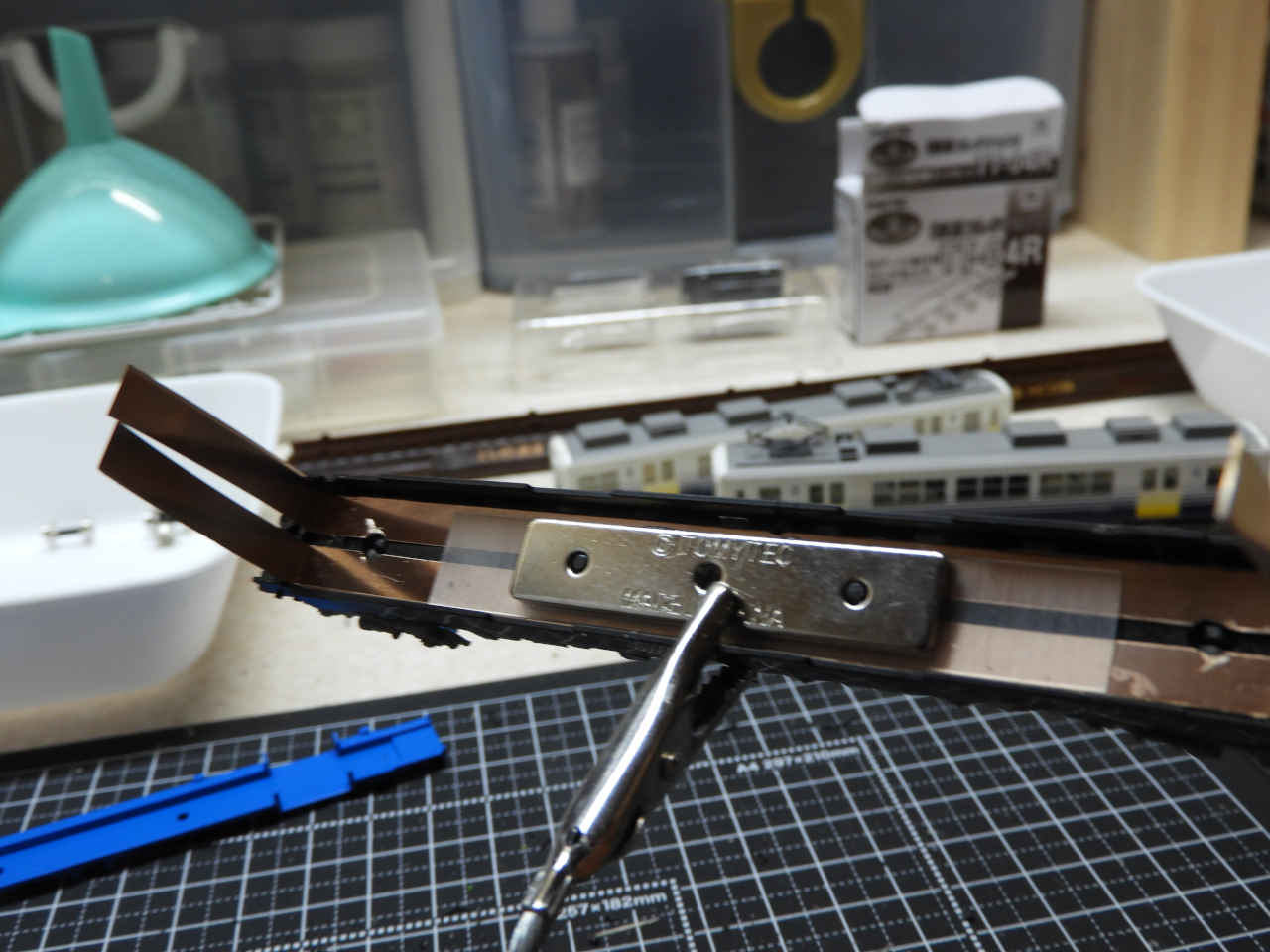

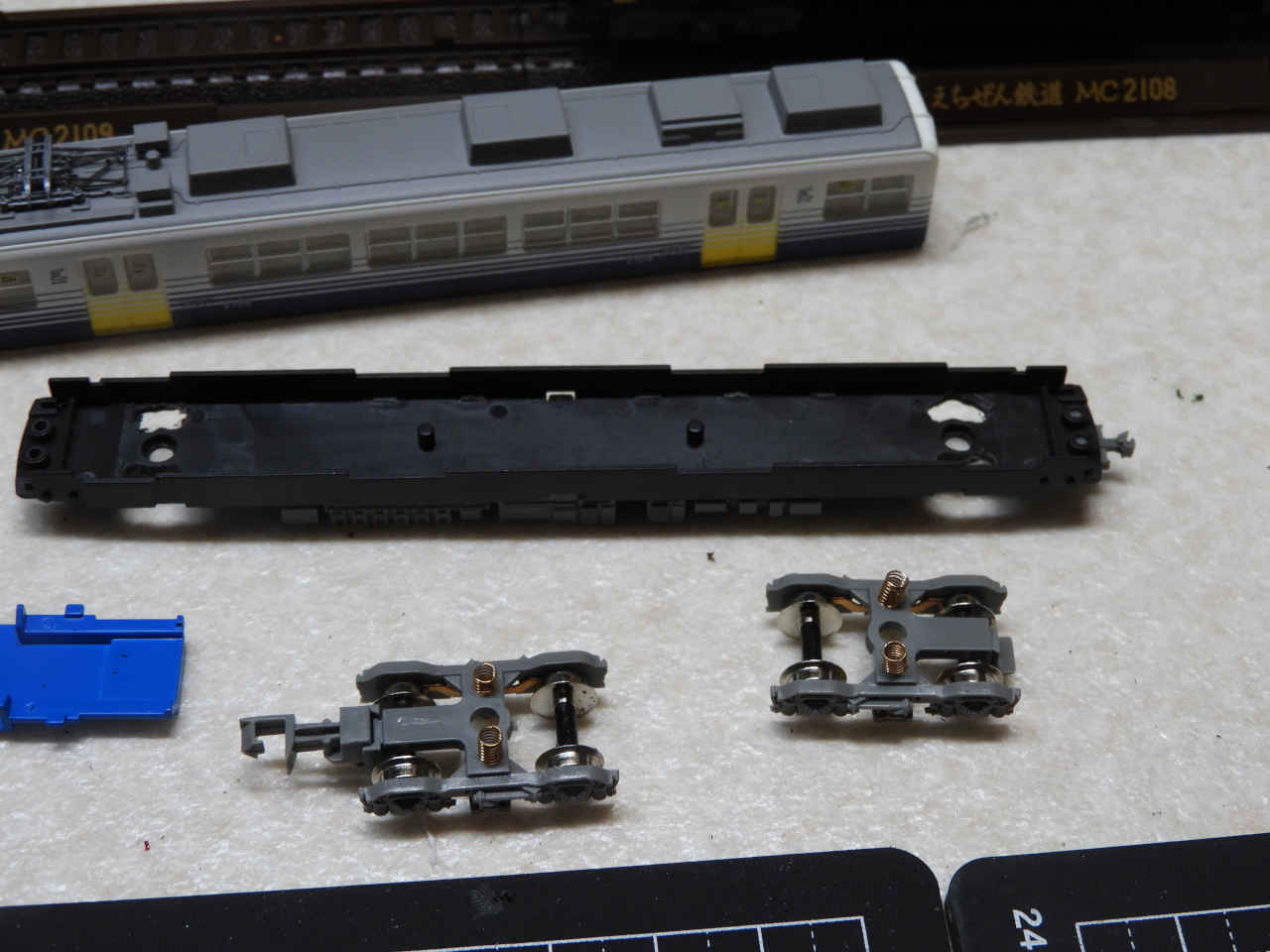

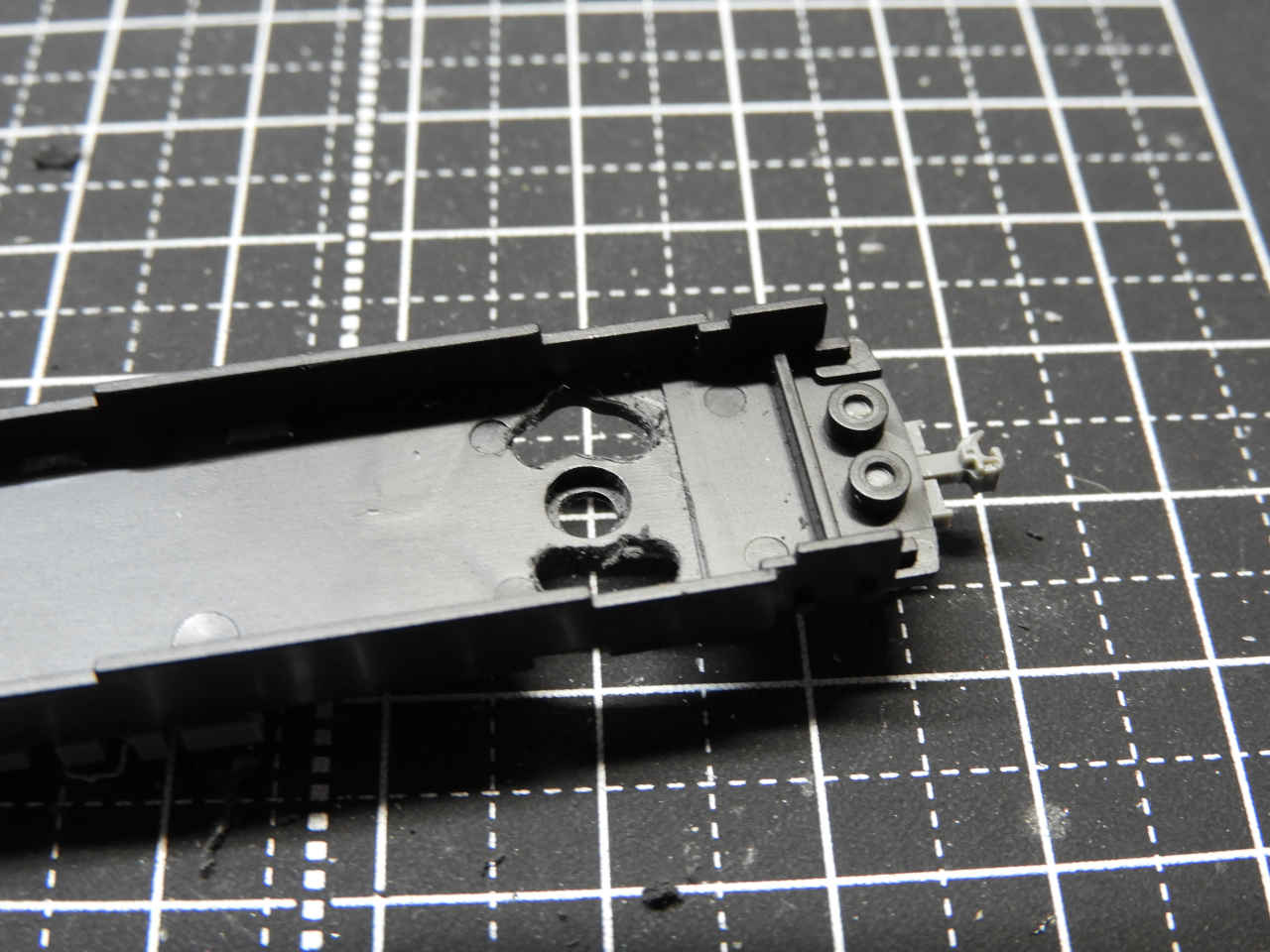

動力車は簡単だが、非動力車は車輪を交換して給電できるように改造

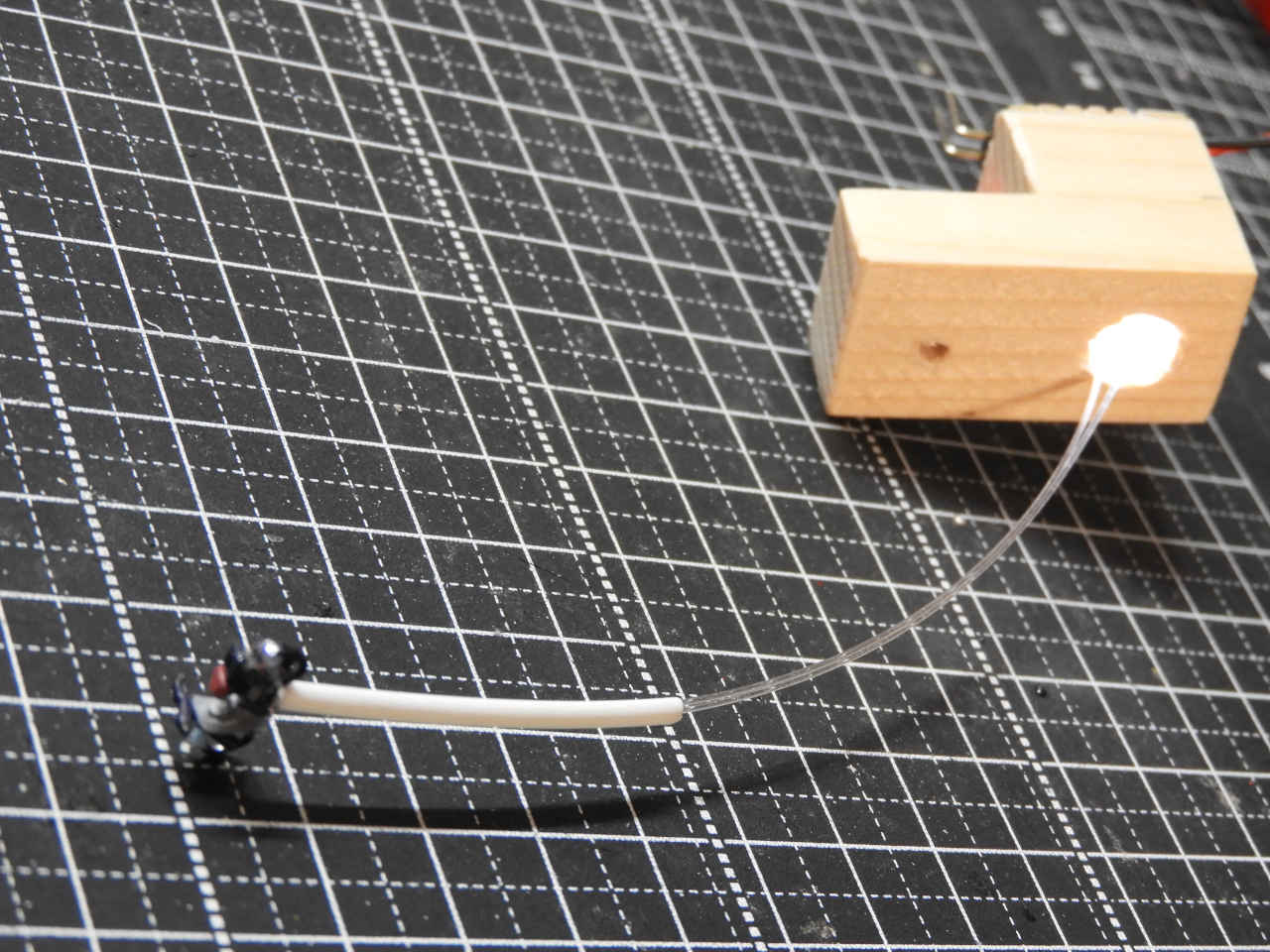

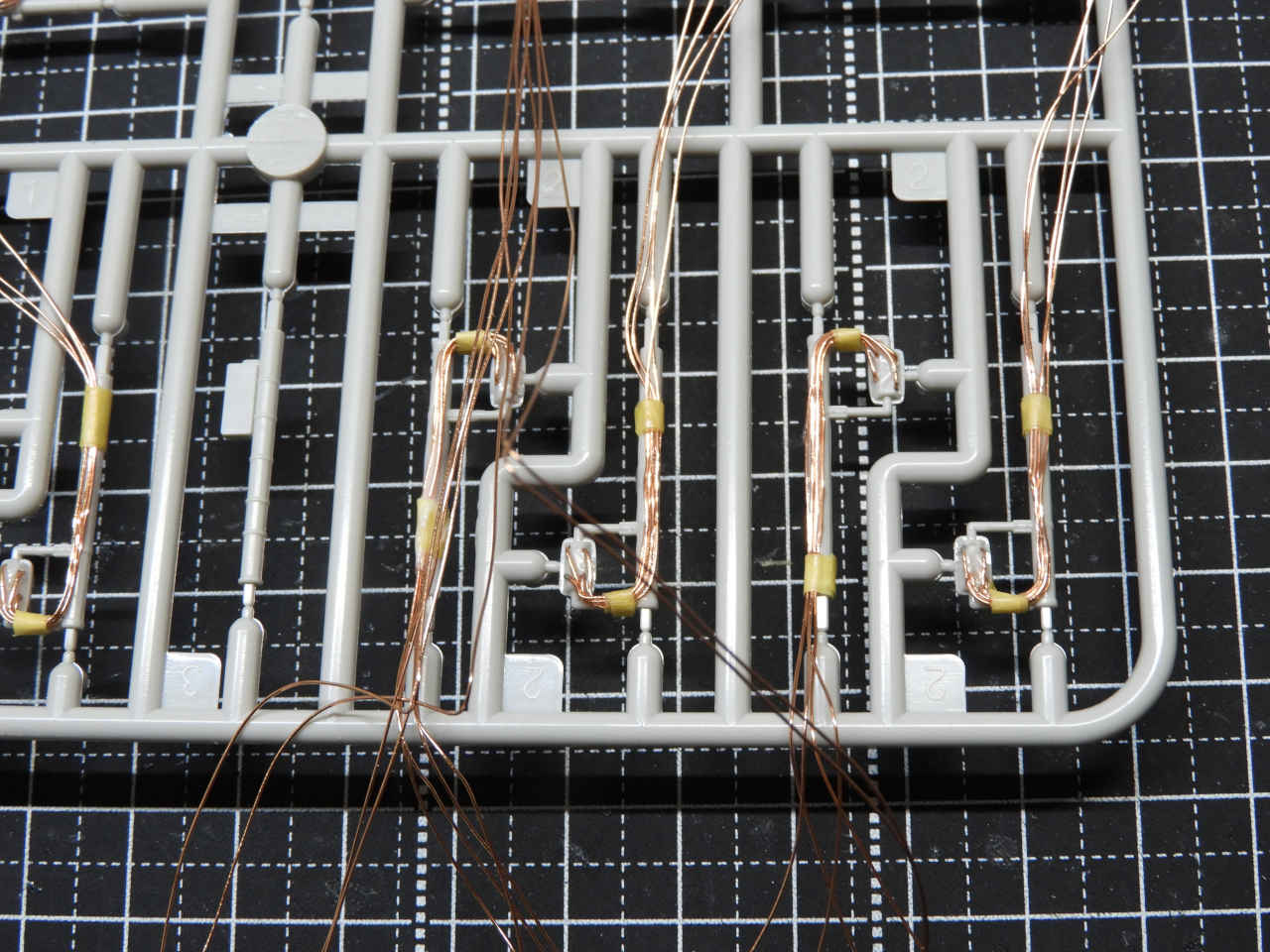

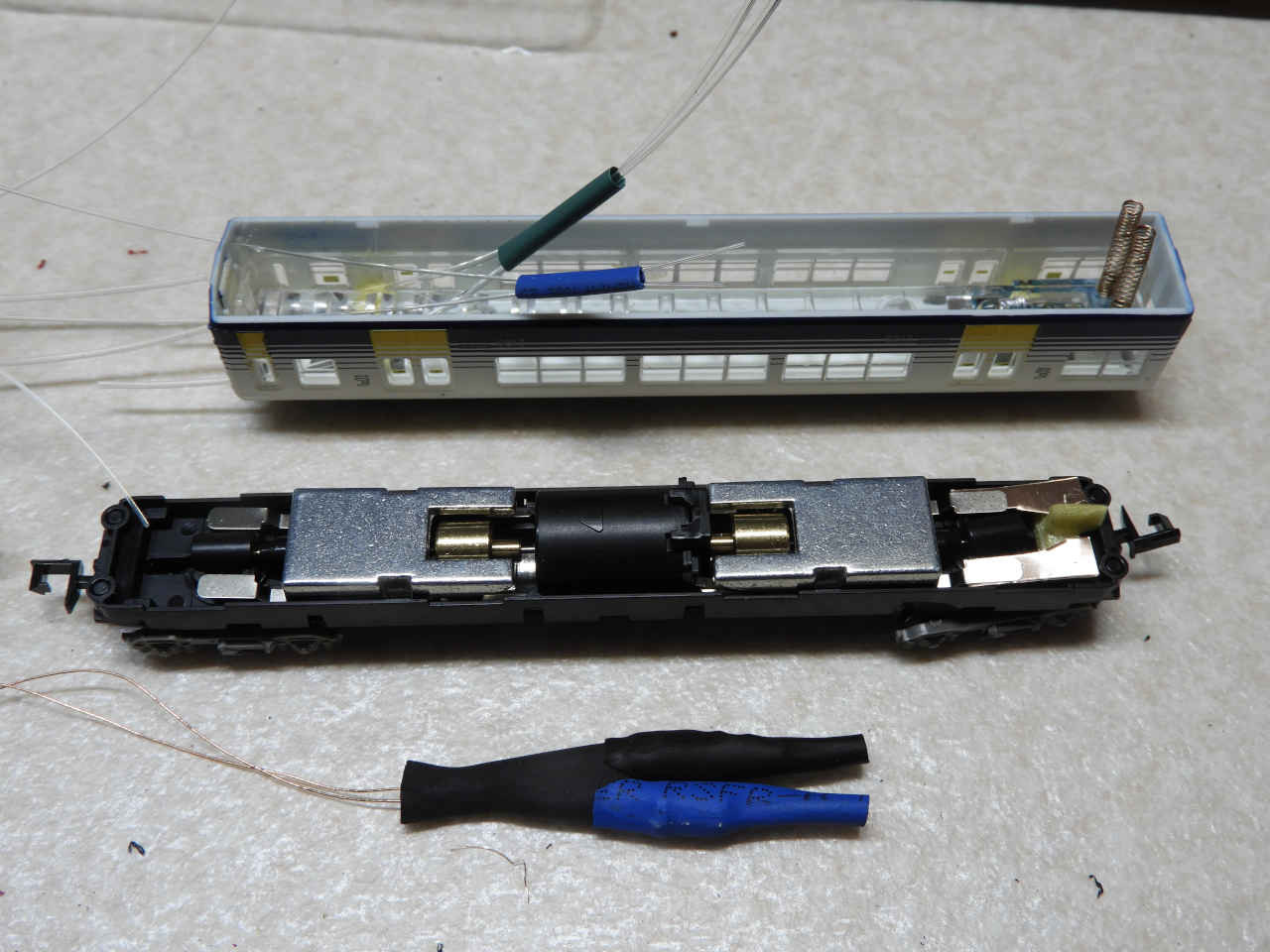

前照灯・尾灯はファイバー線に LEDをかぶせて点灯

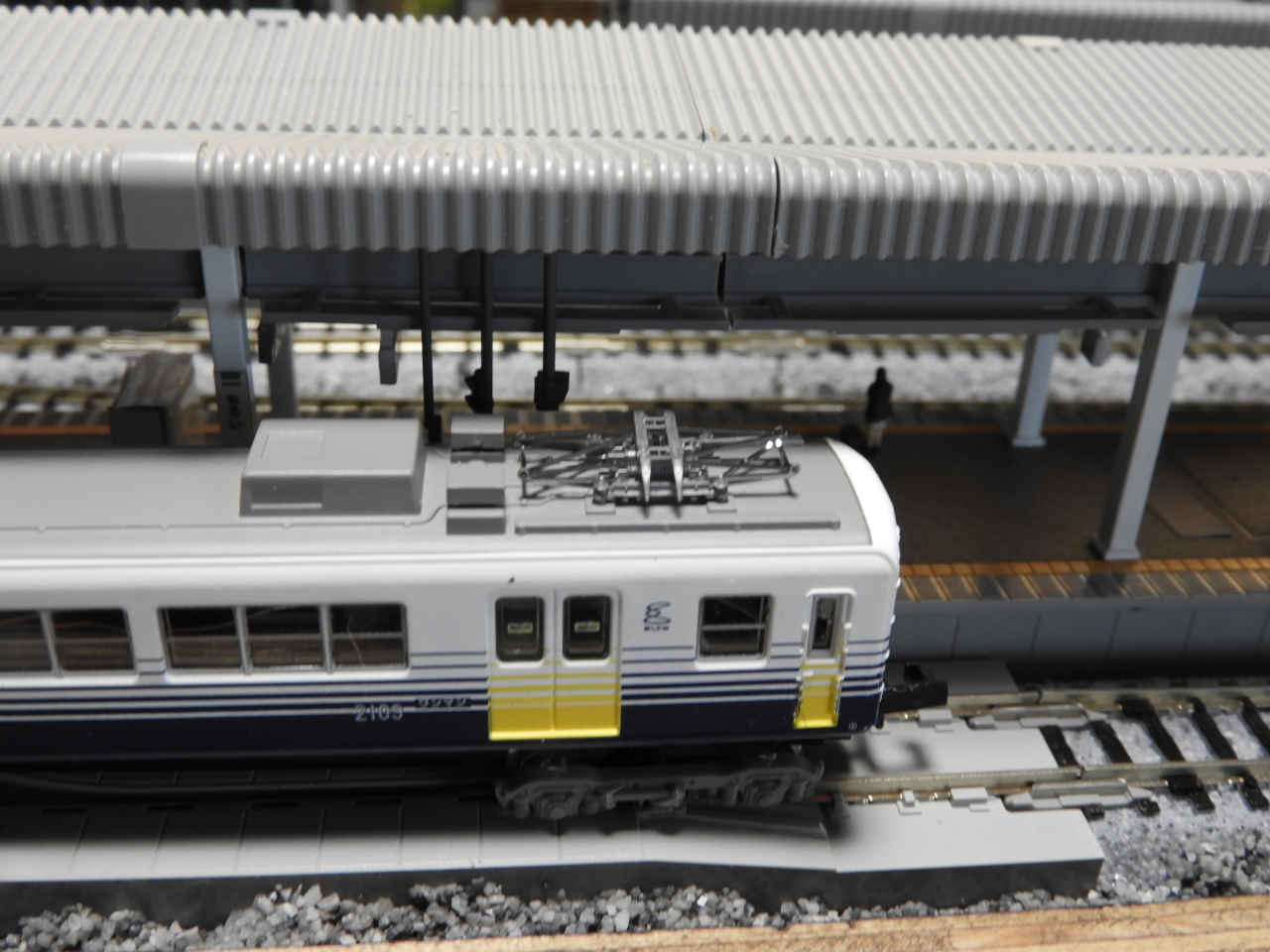

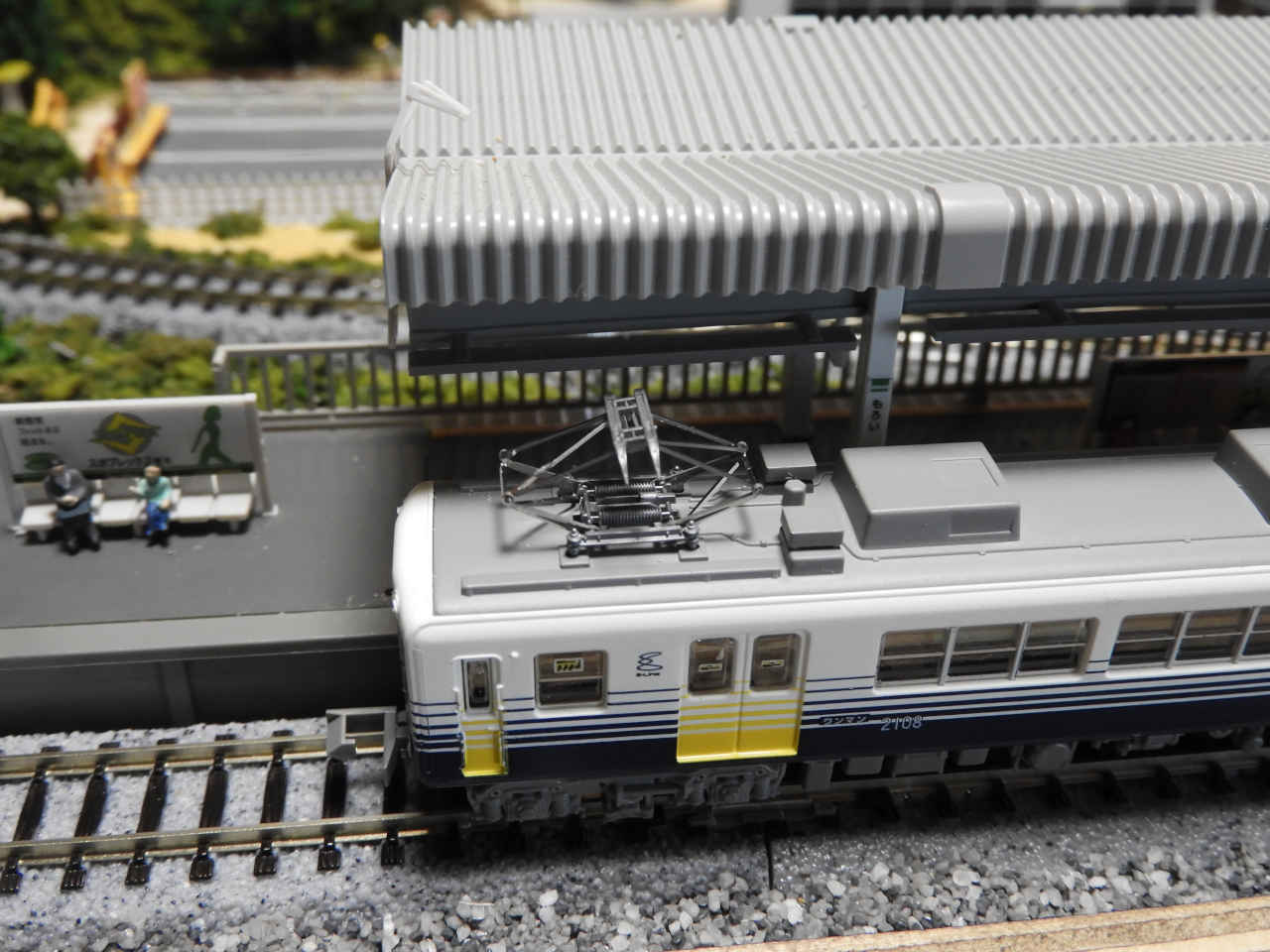

パンタグラフも折り畳み式に交換

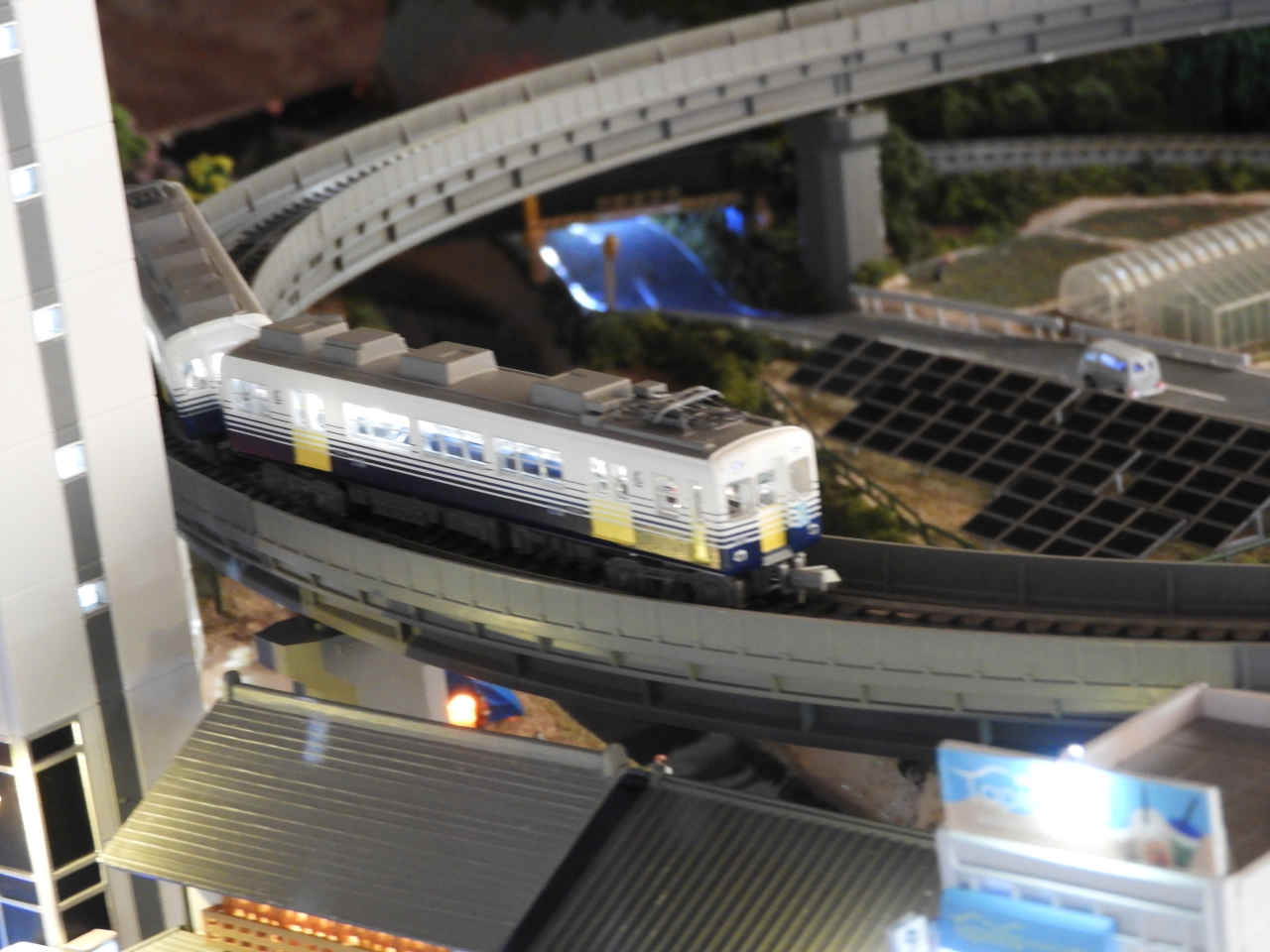

ジオラマを走行

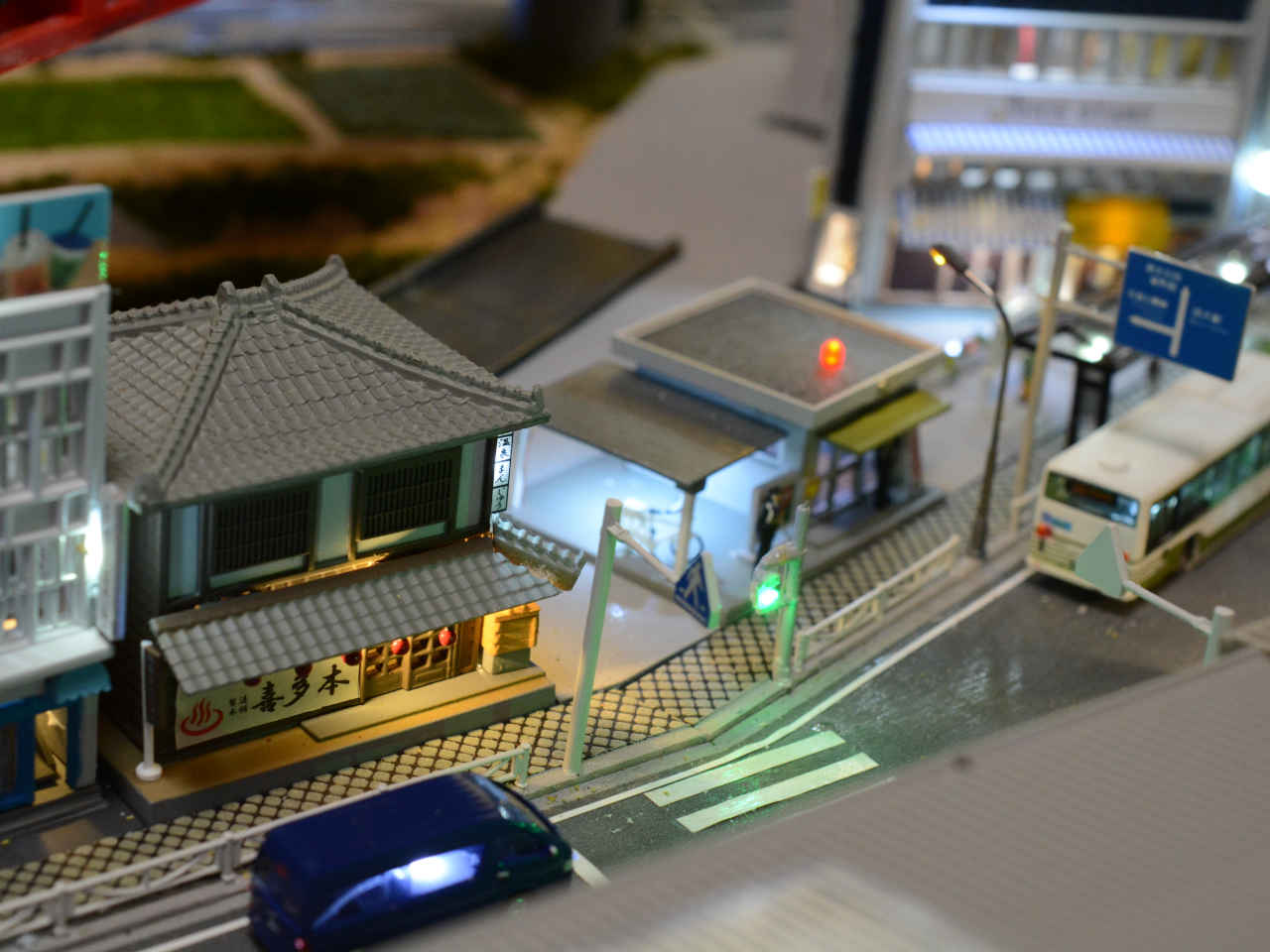

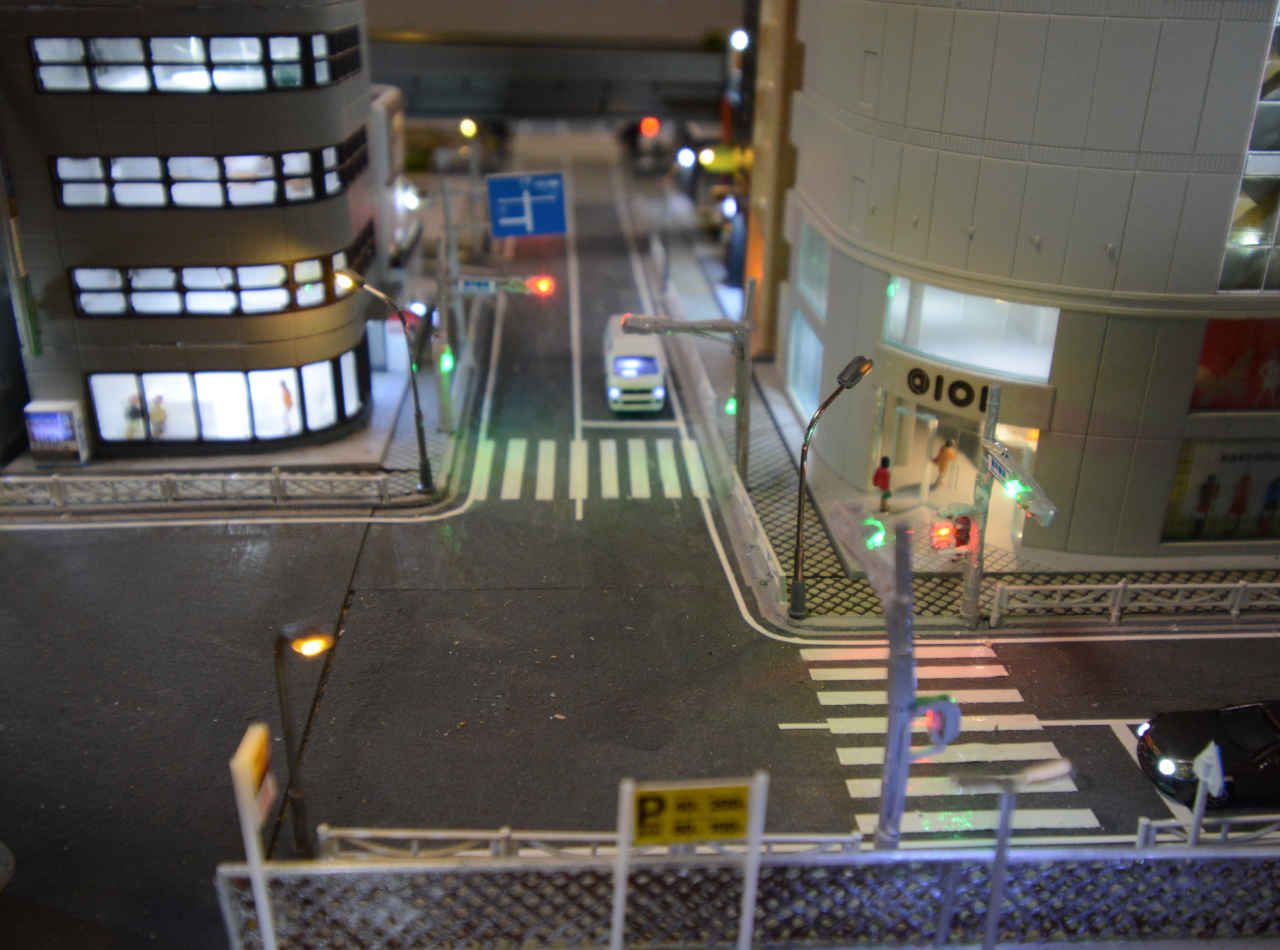

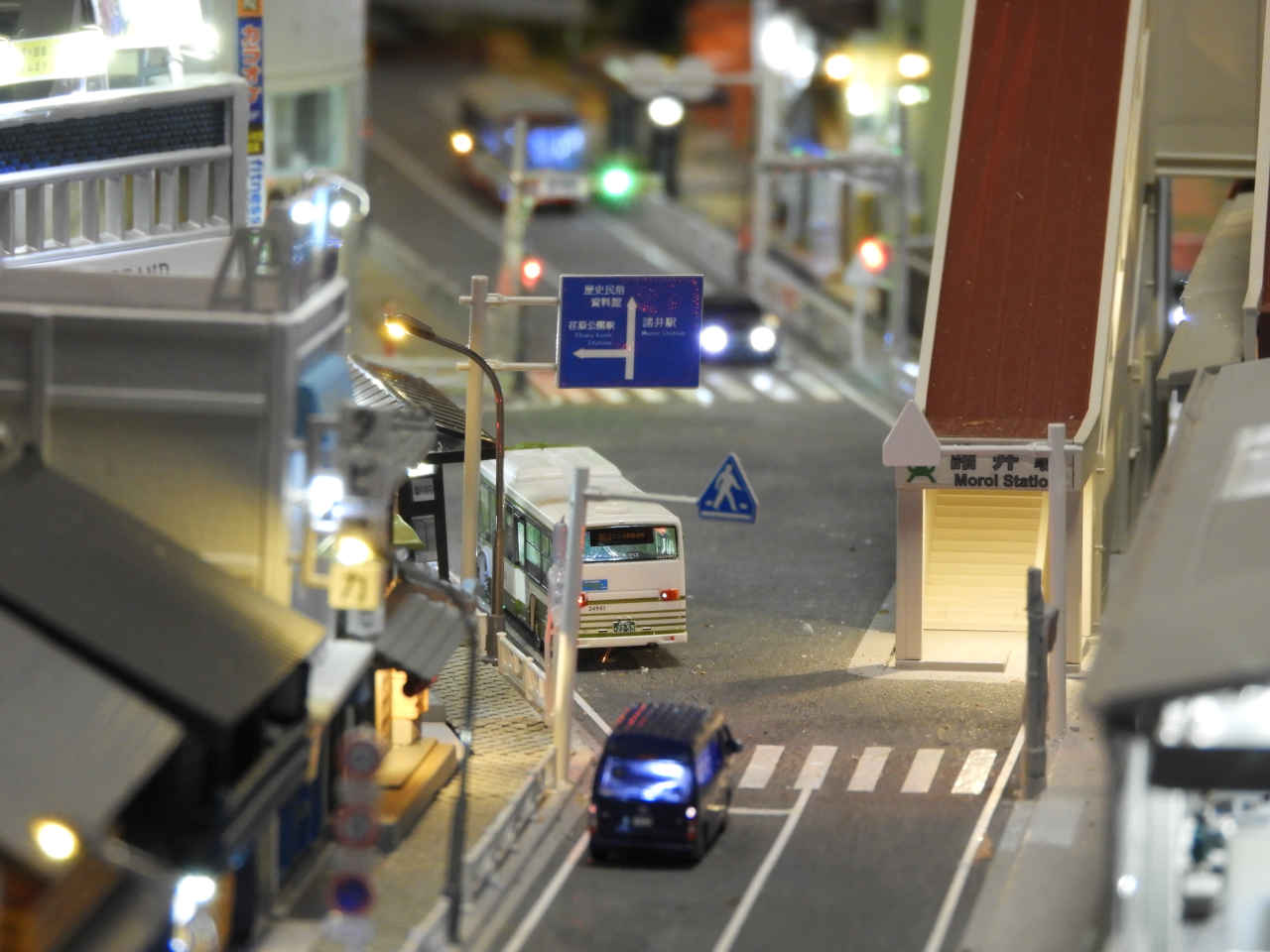

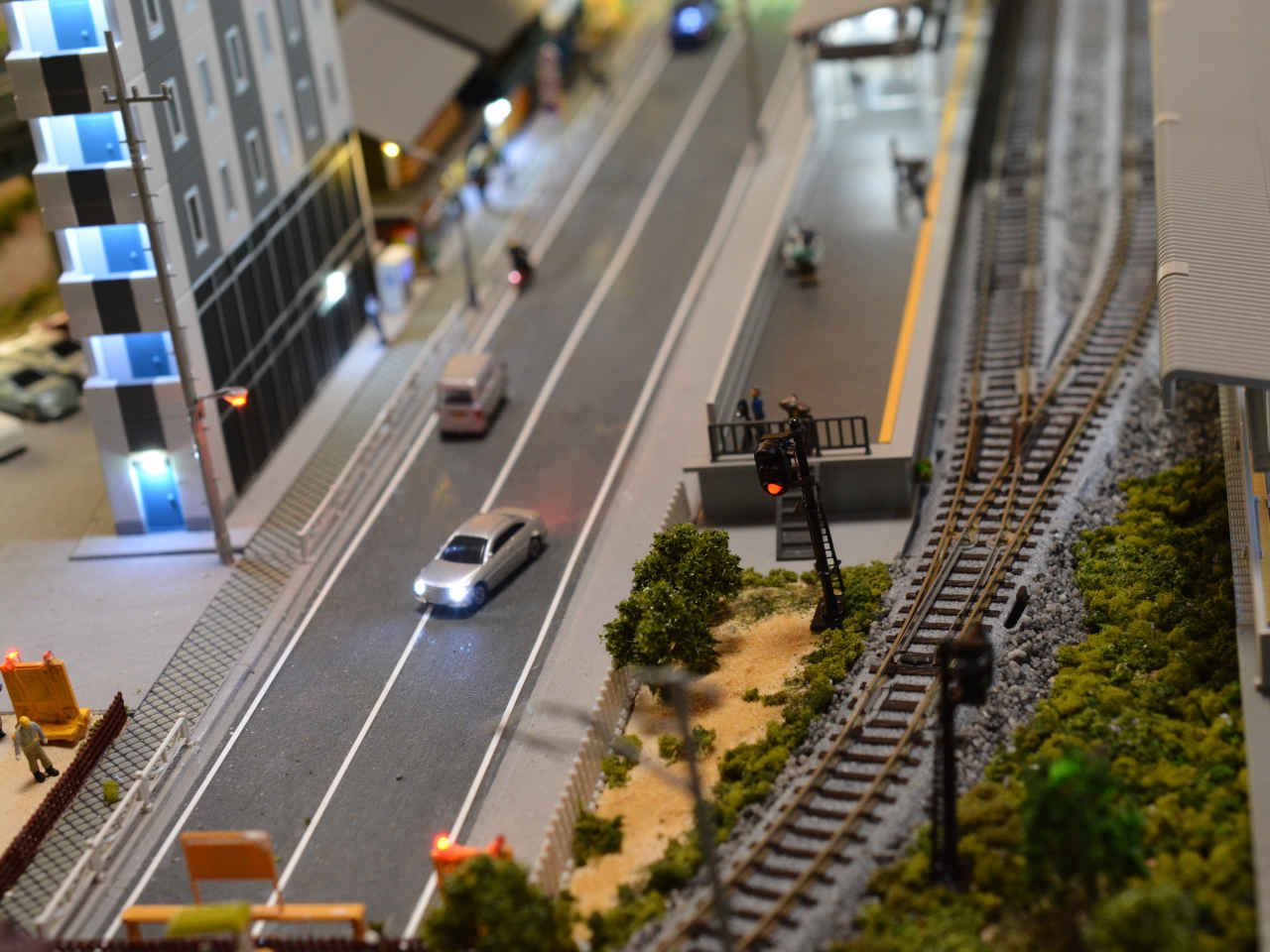

諸井駅前の交差点に信号機を・・・ †

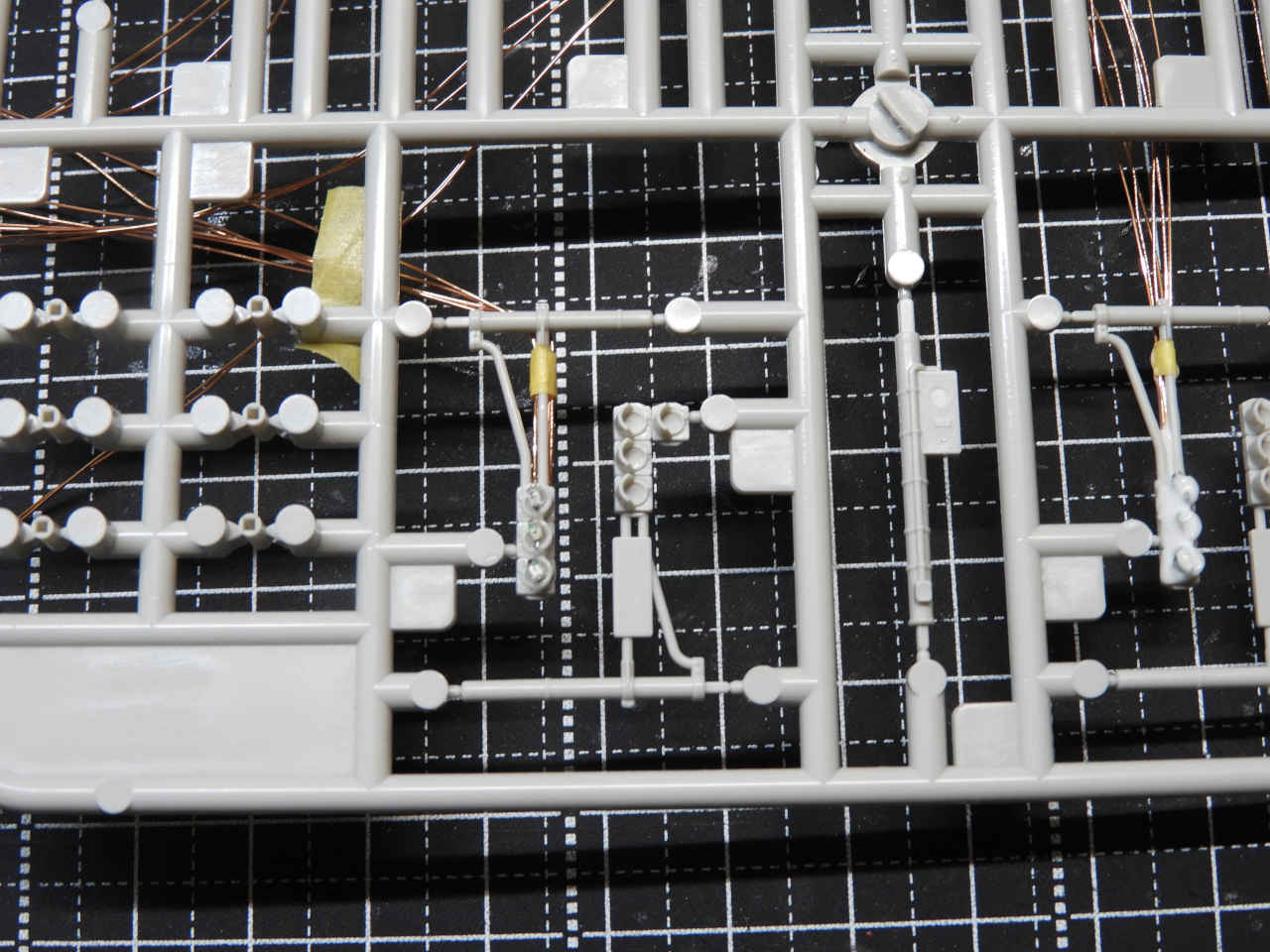

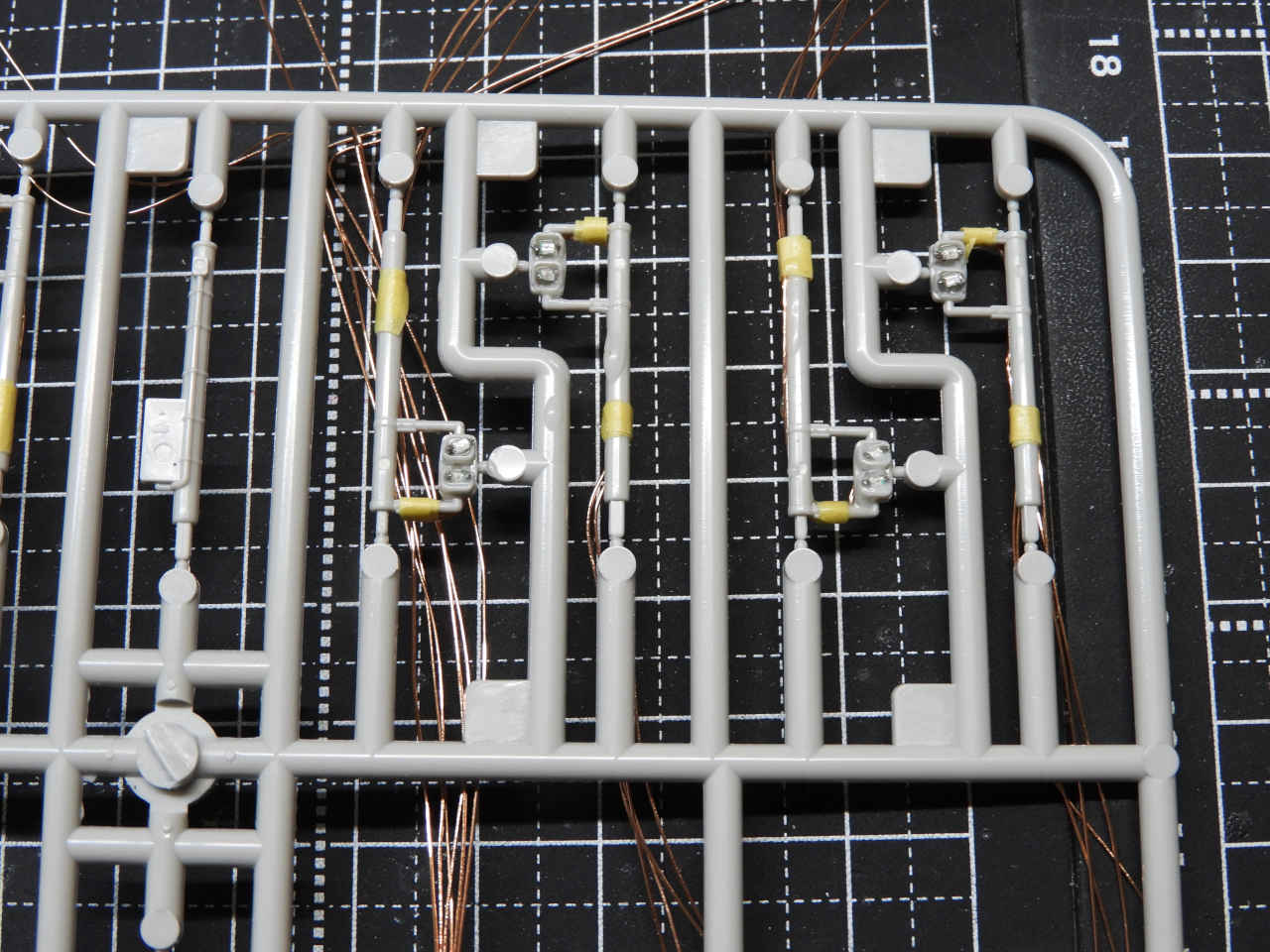

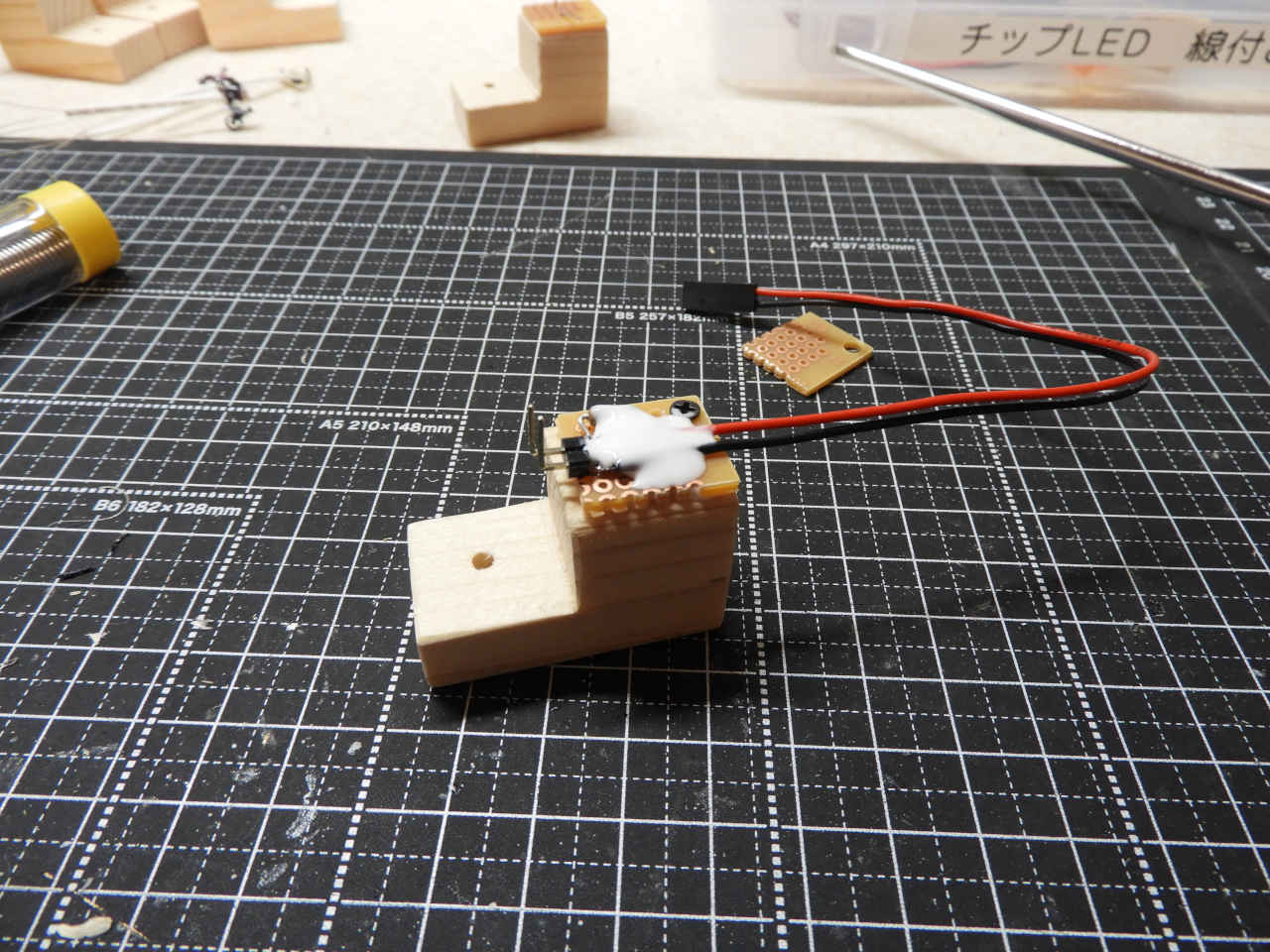

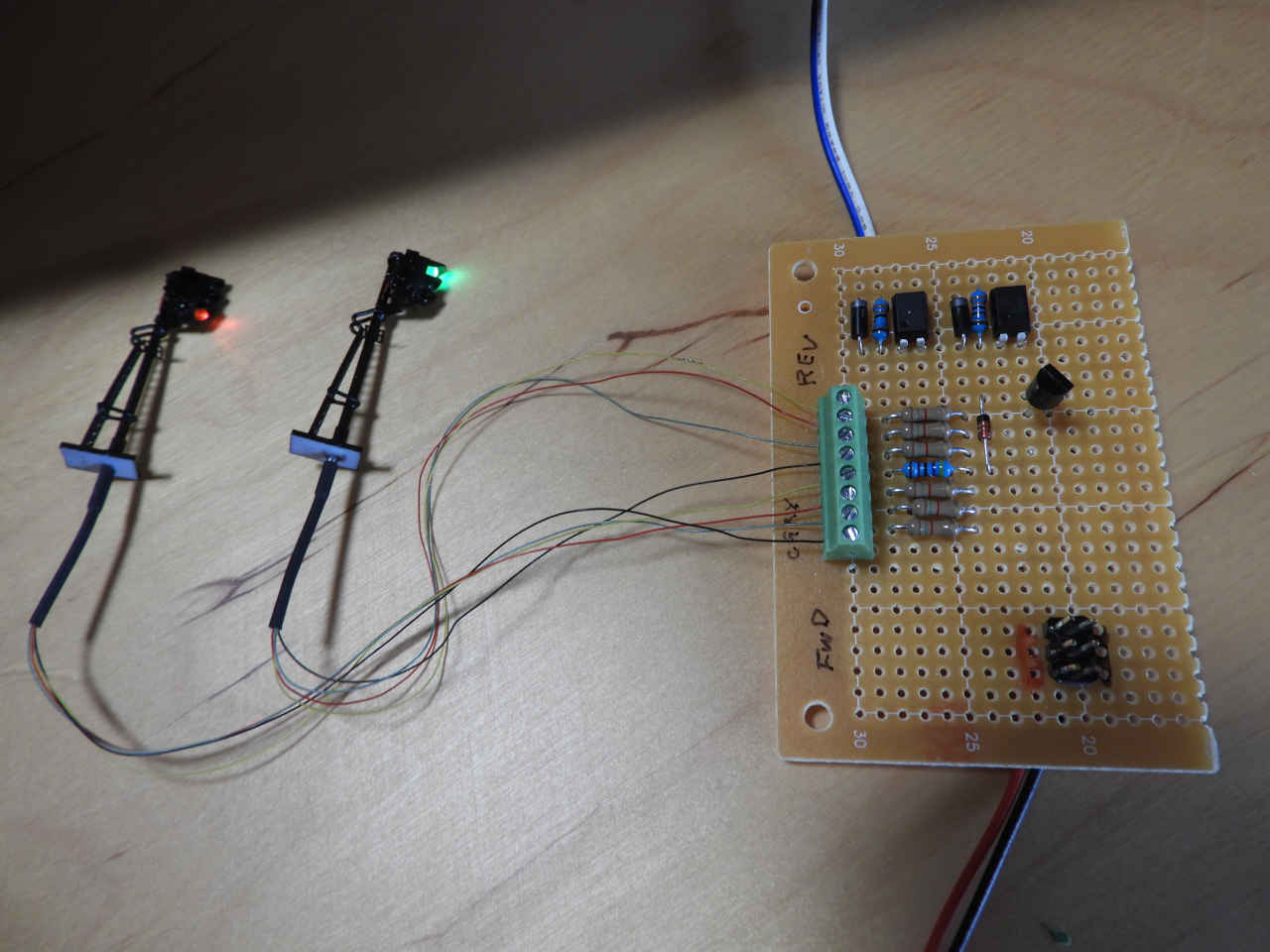

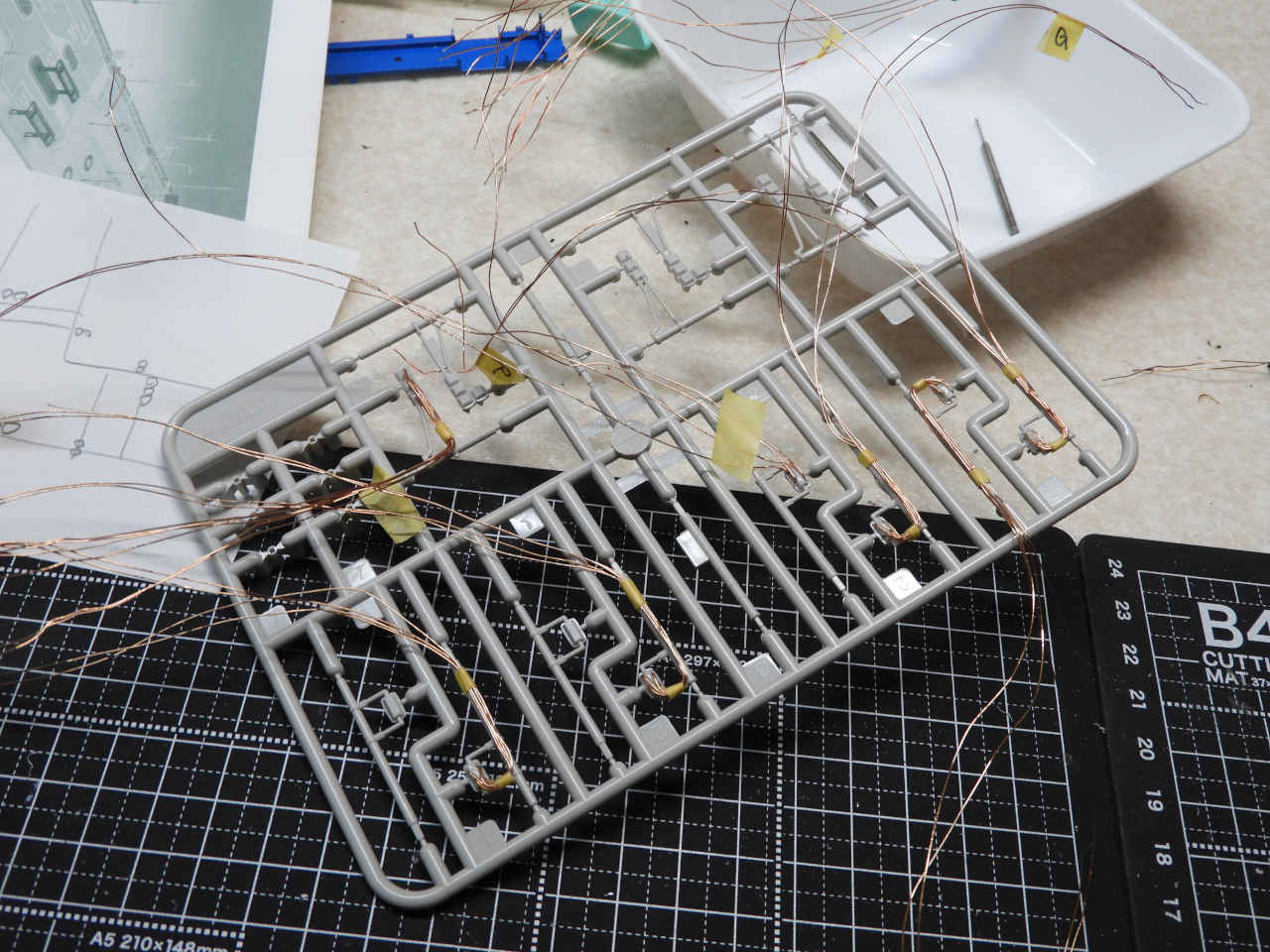

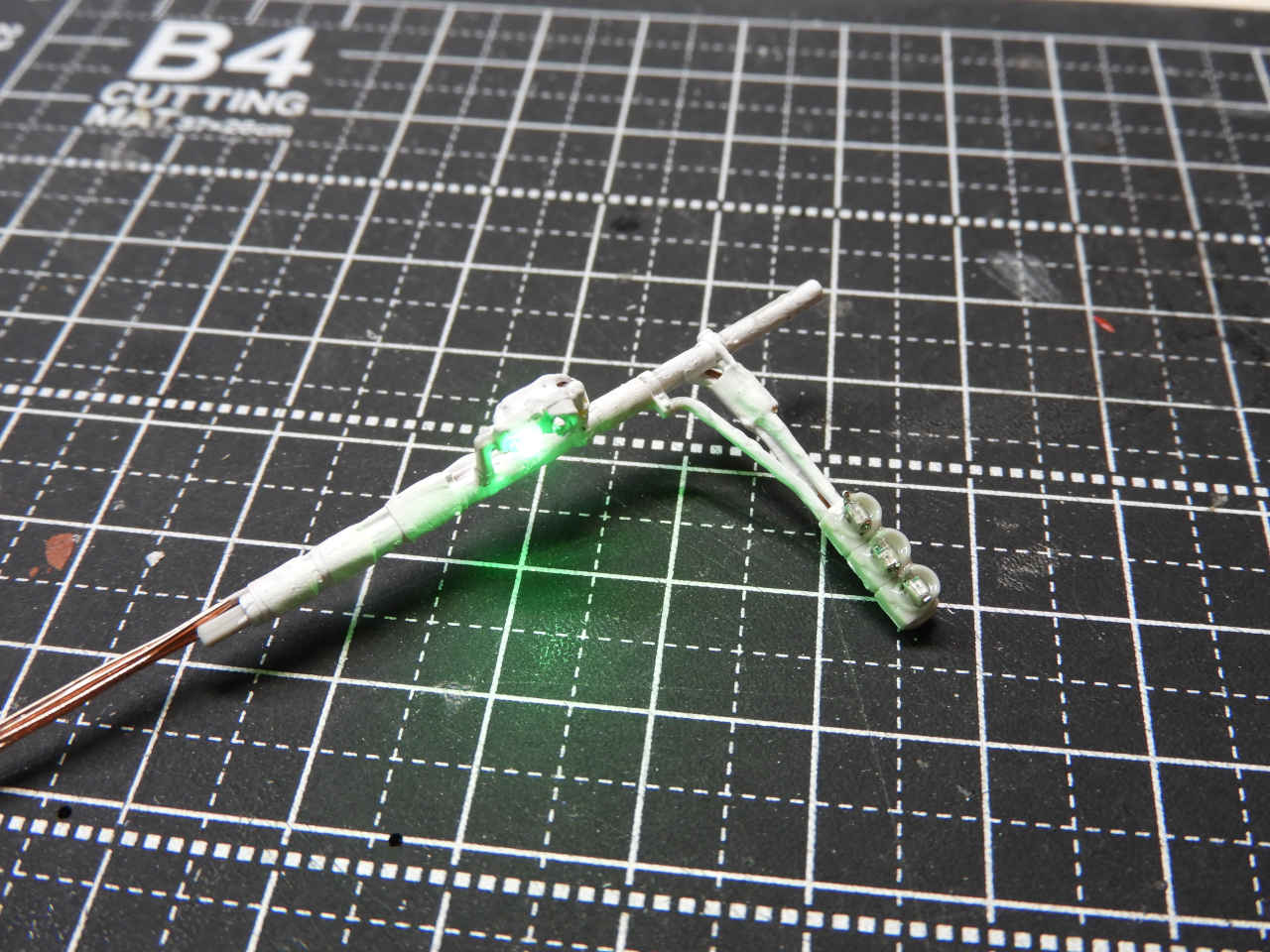

カトー製の信号機に極小チップ LEDを組み込む

切り離して塗装試験点灯

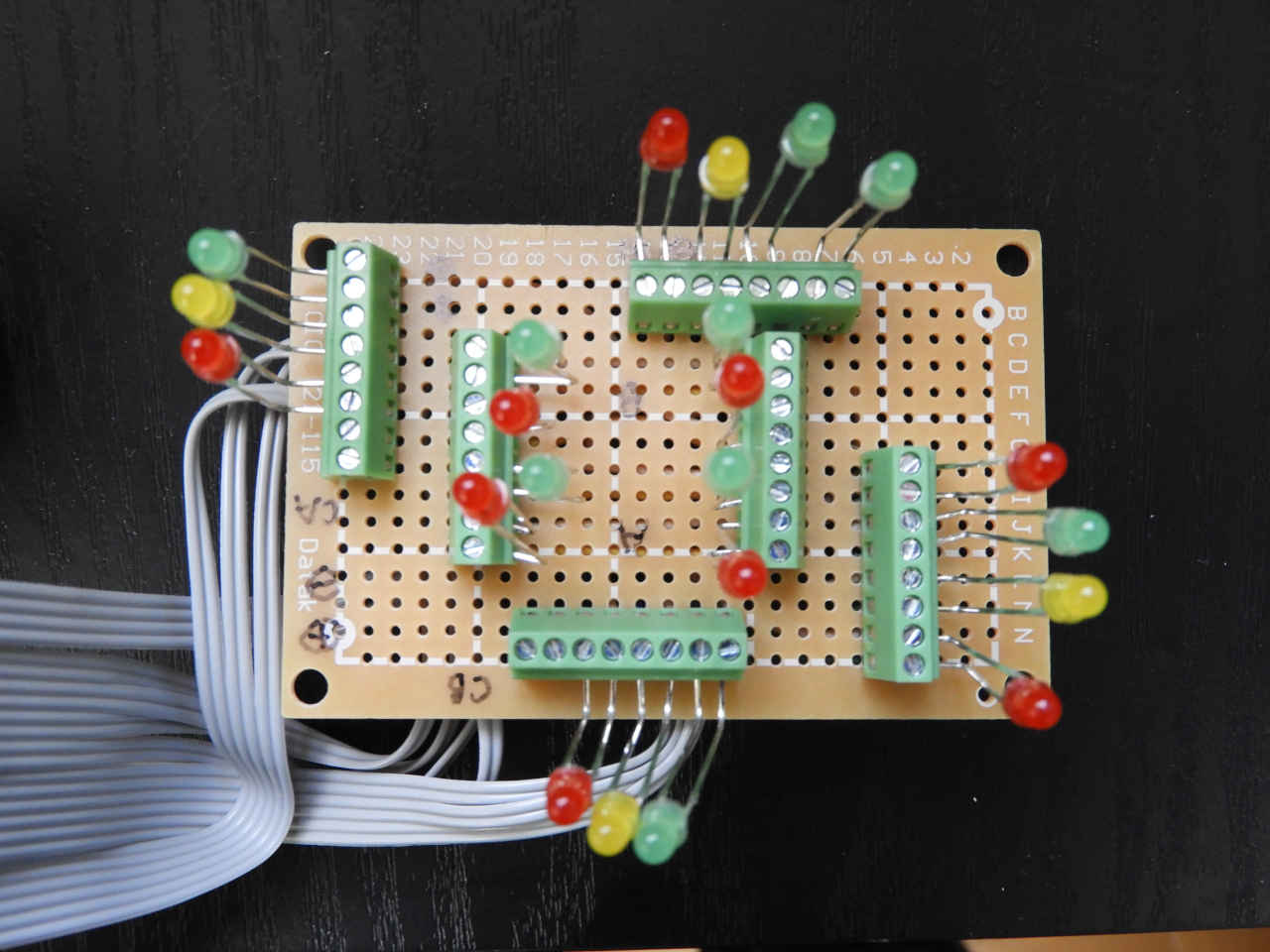

繋ぎこみは半田付けは無理そうなので、ネジ式の 2.5㎜ピッチの端子台を Amazonで調達

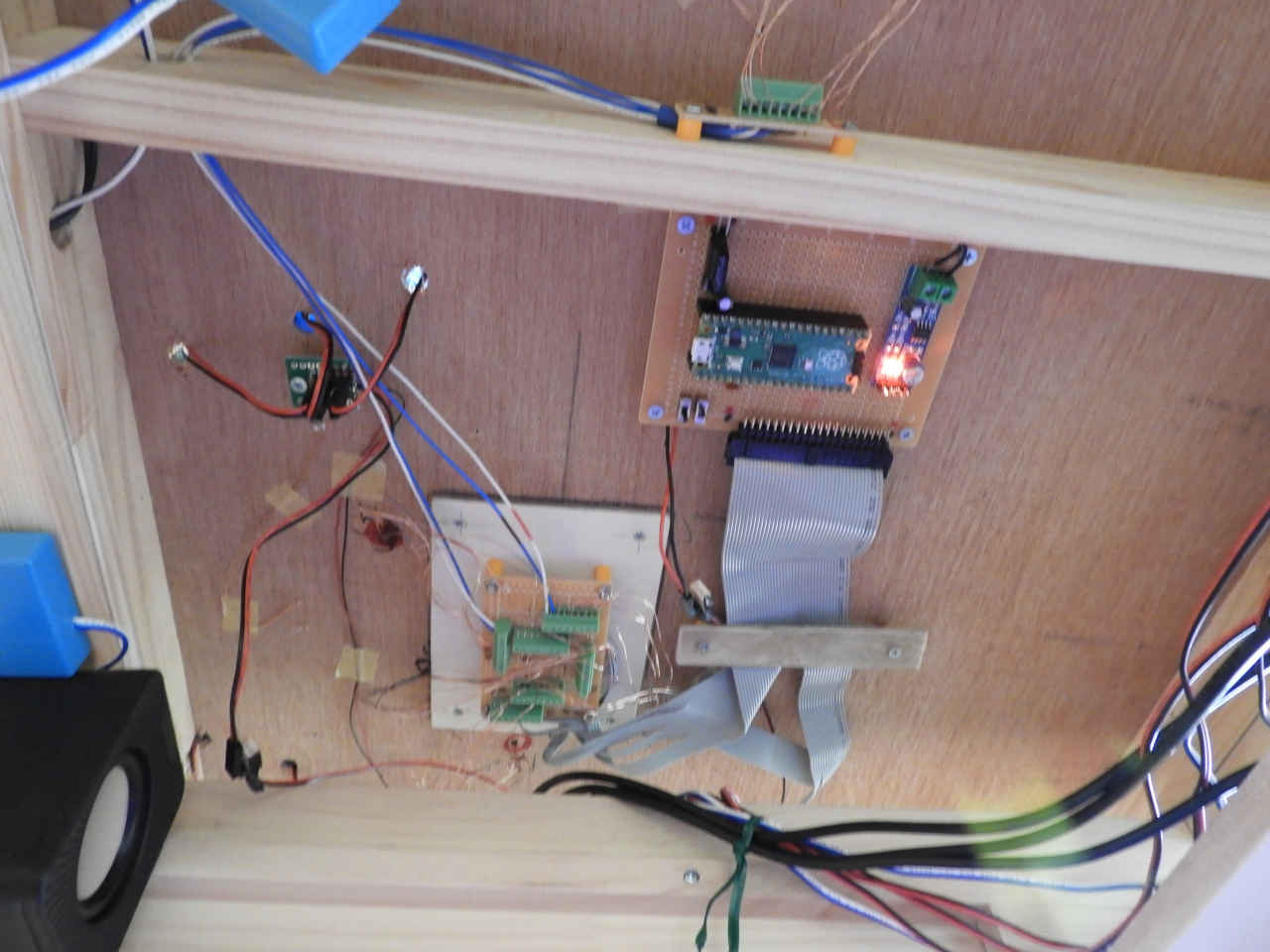

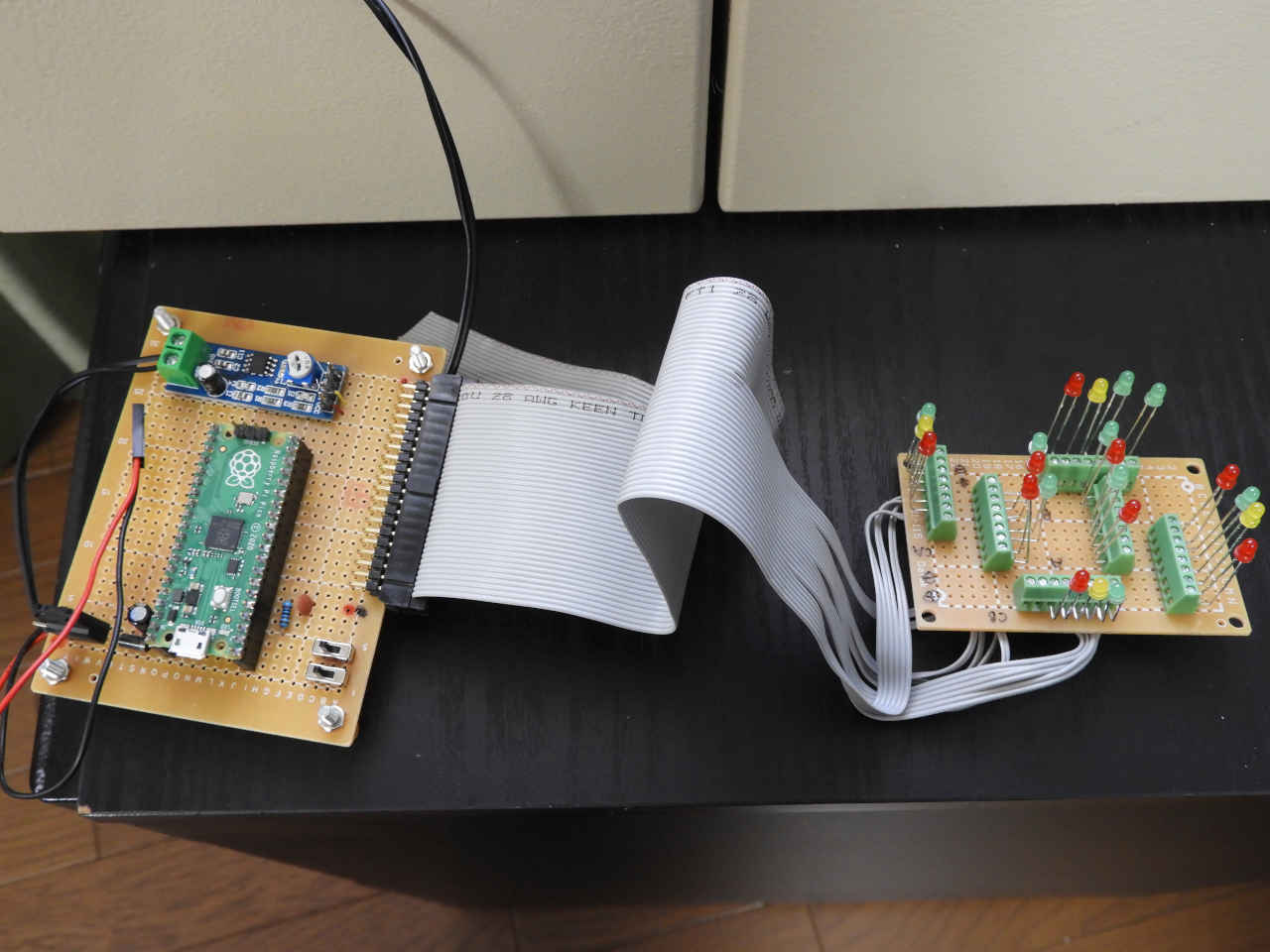

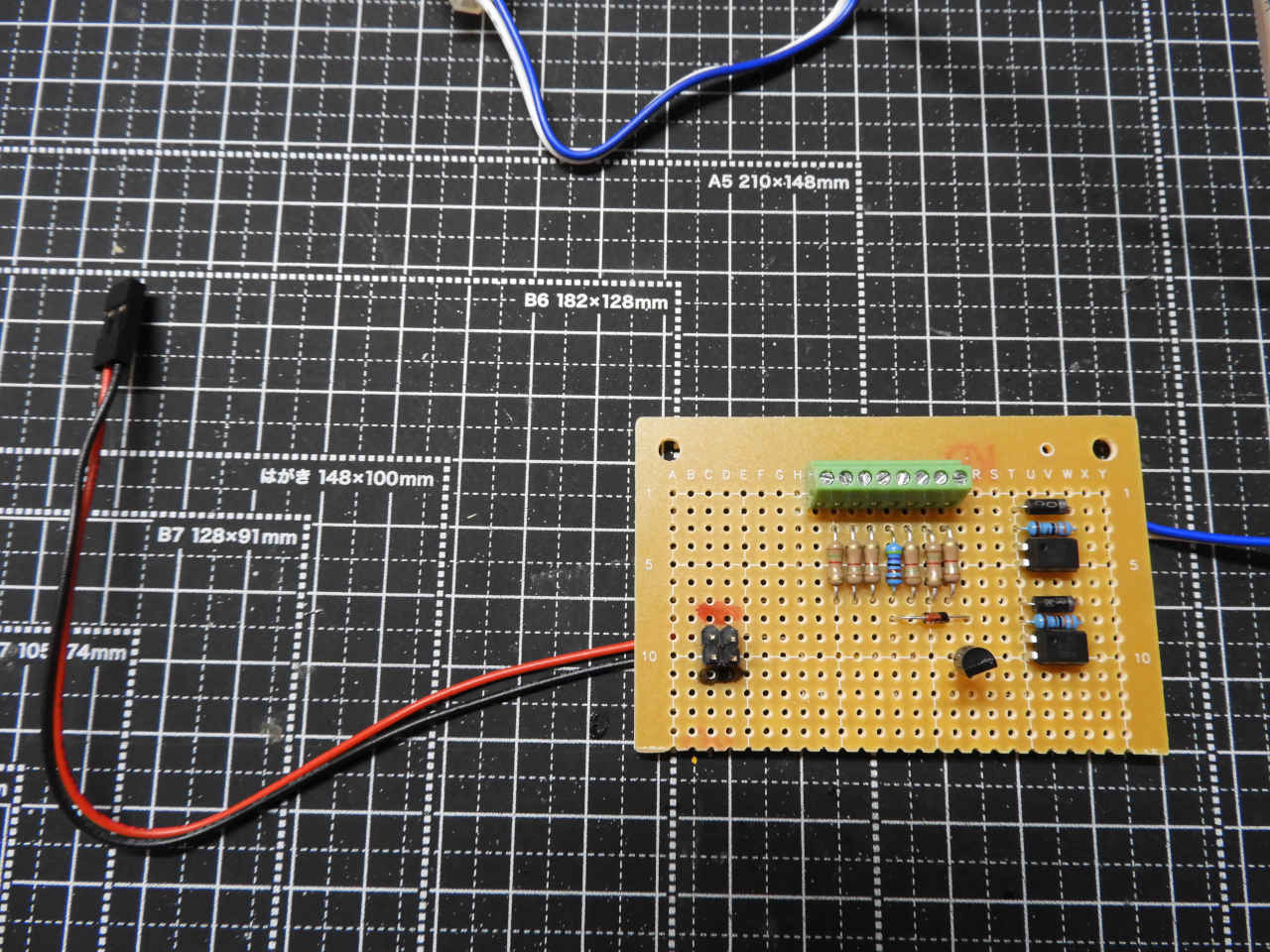

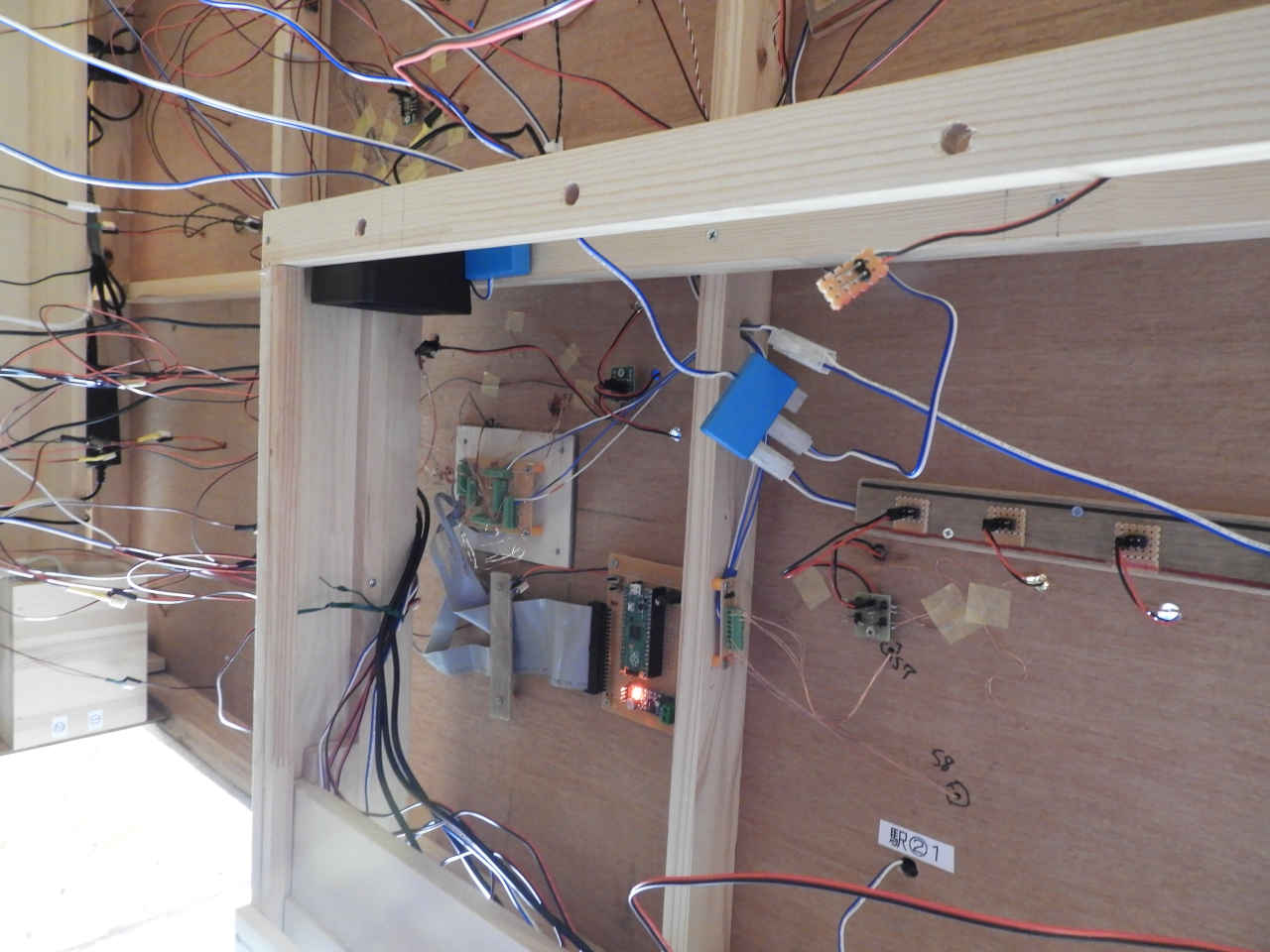

点灯制御と「カッコー/ピヨピヨ」音はワンチップマイコン「Raspberry Pi pico」で
詳しくは → N ゲージ鉄道模型の道路信号機を作る

およそ 1ヶ月で何とか完成

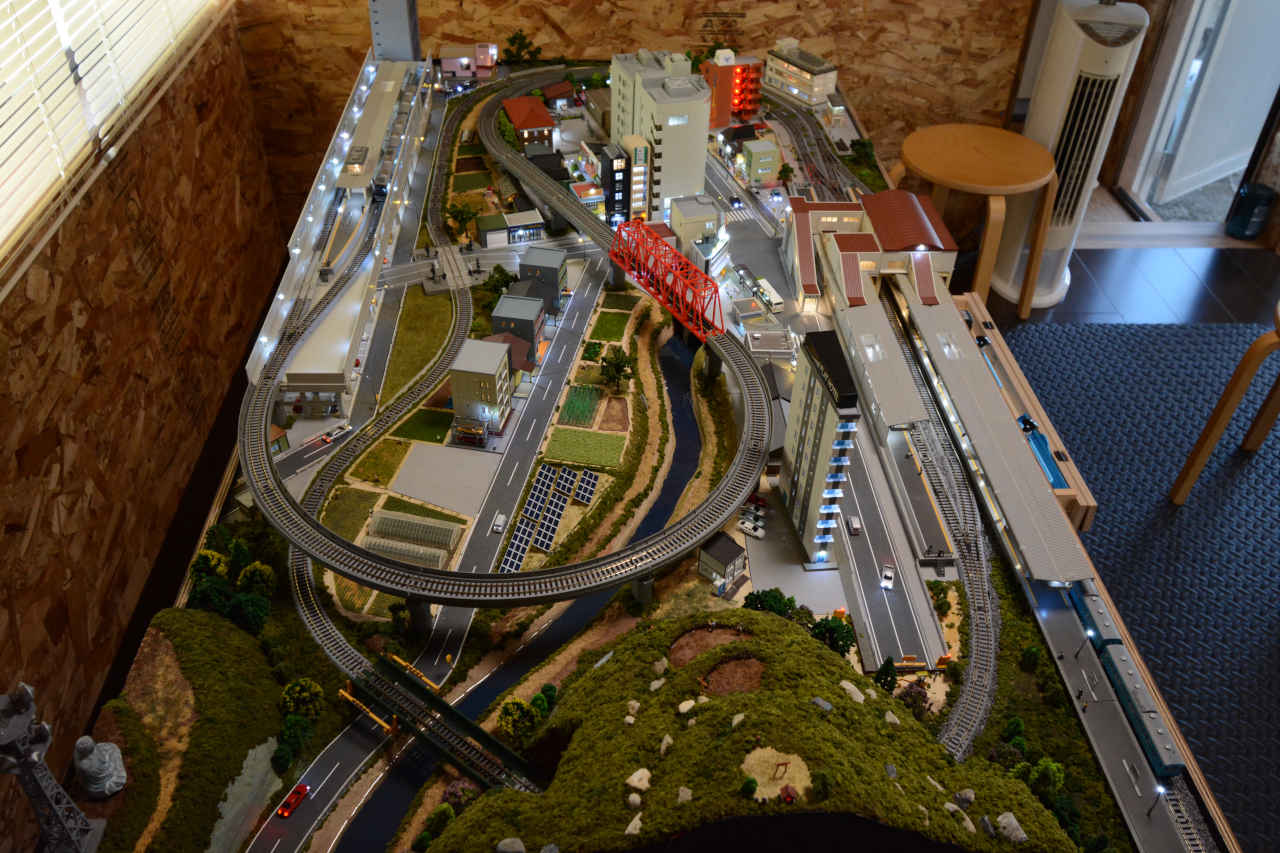

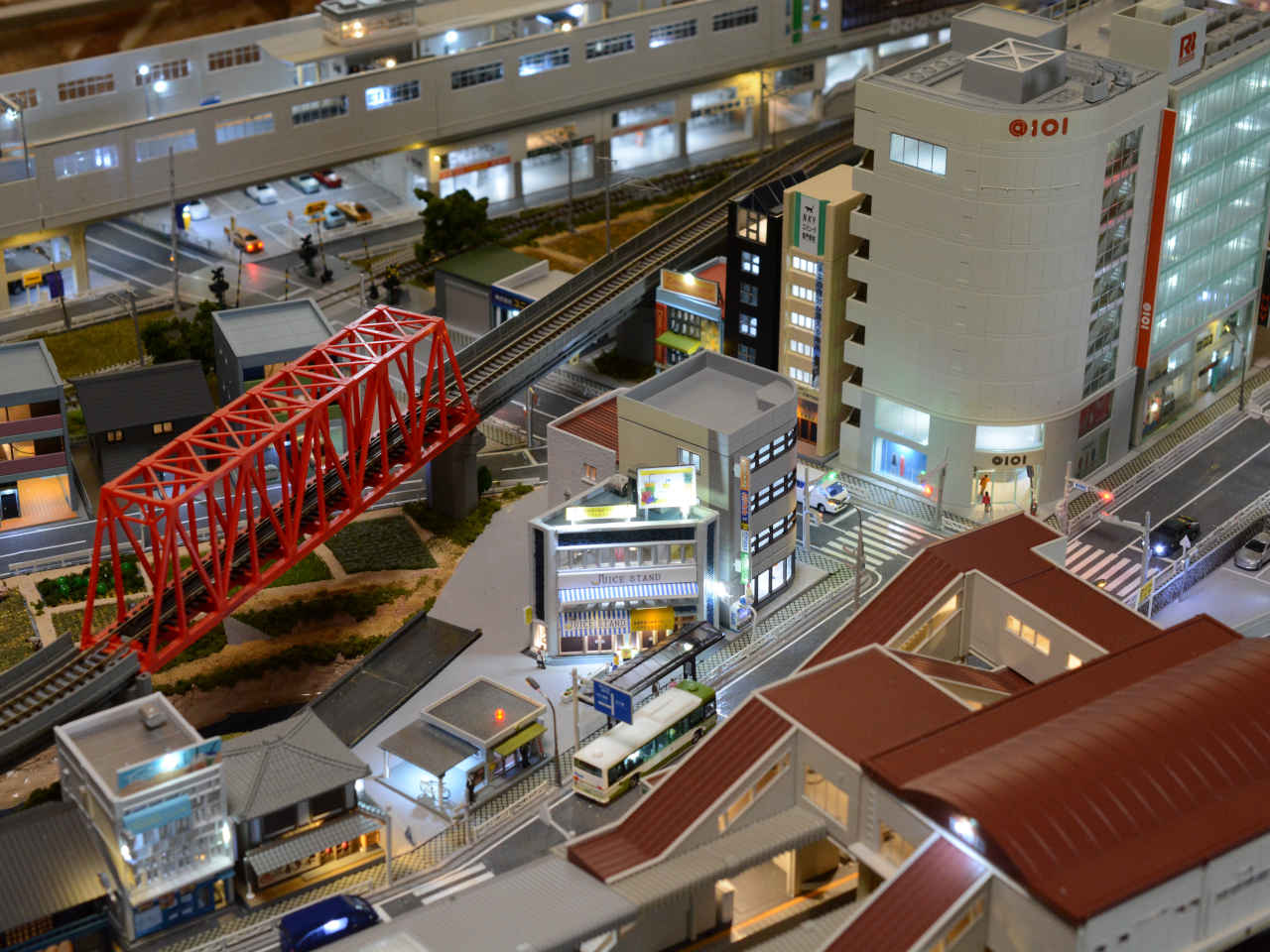

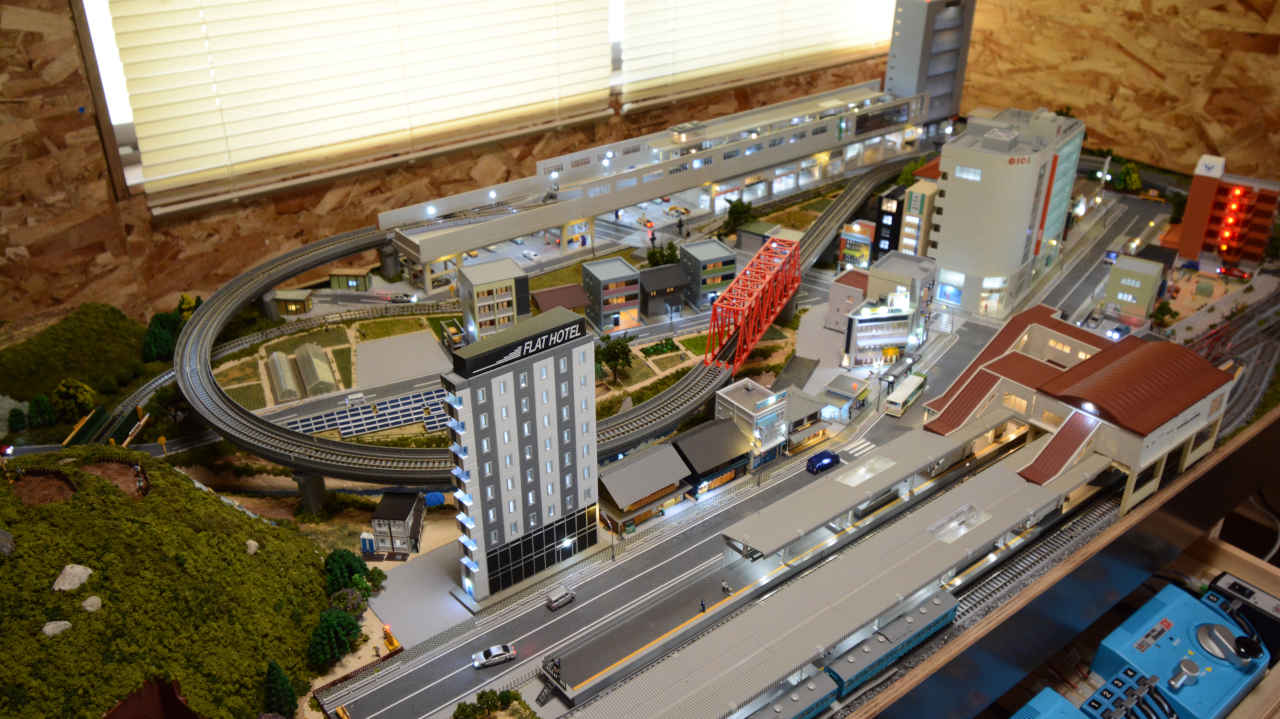

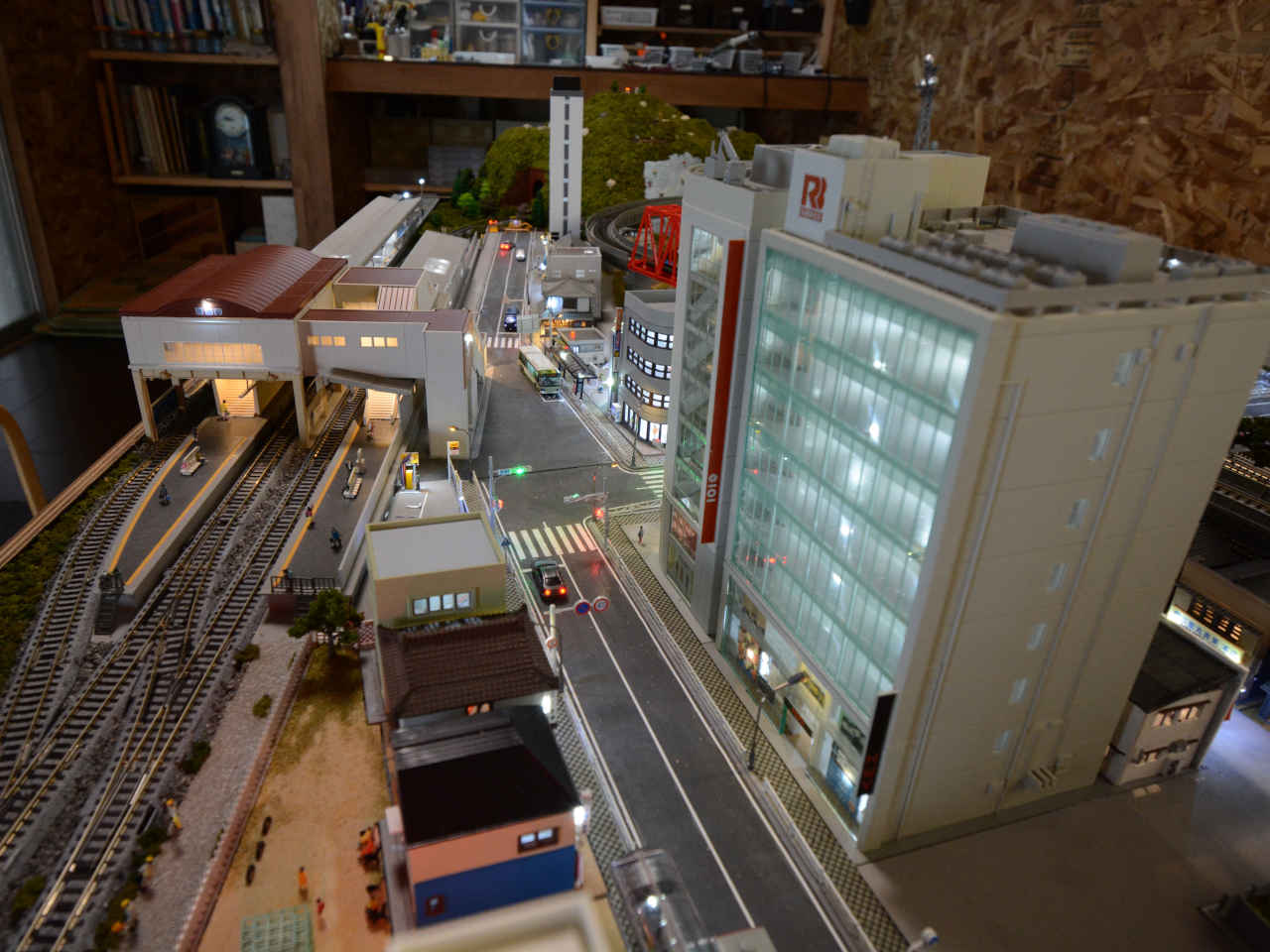

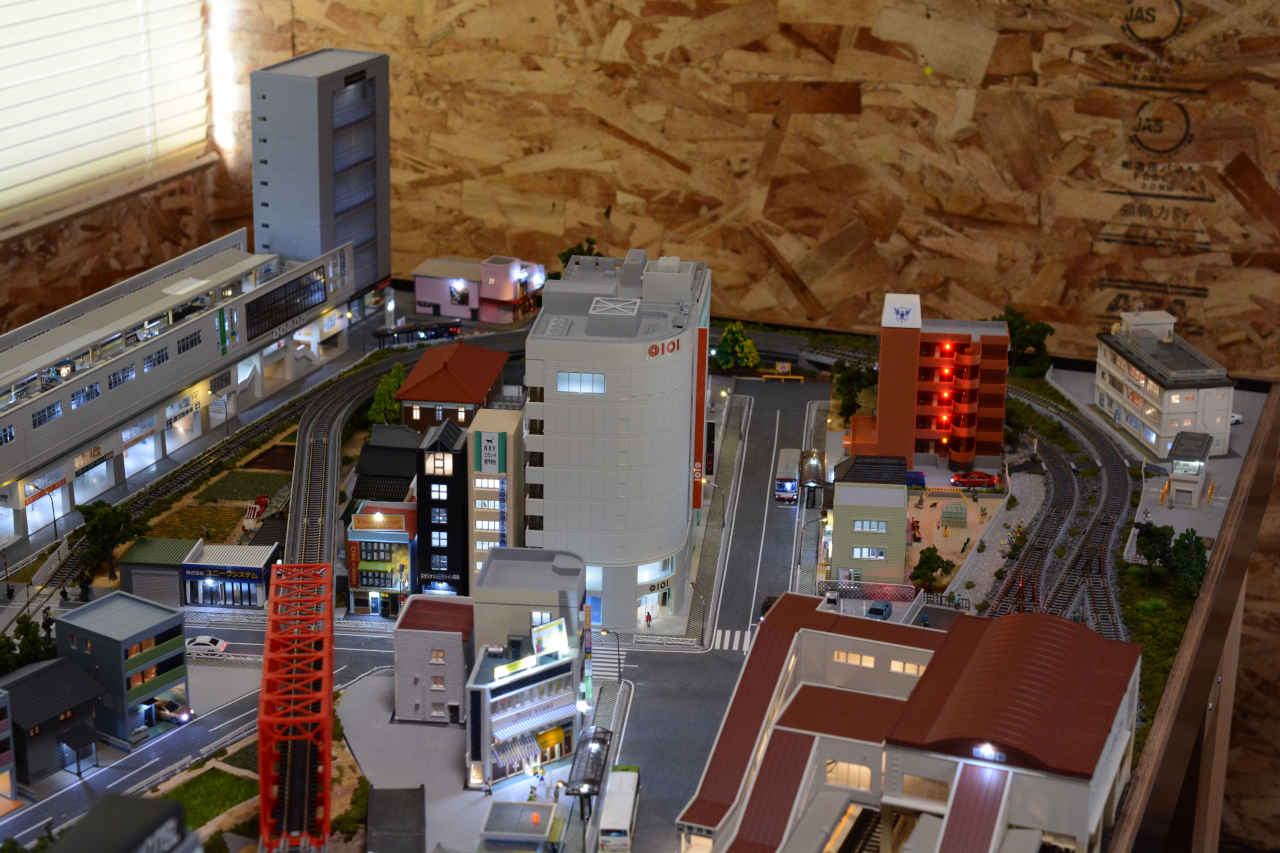

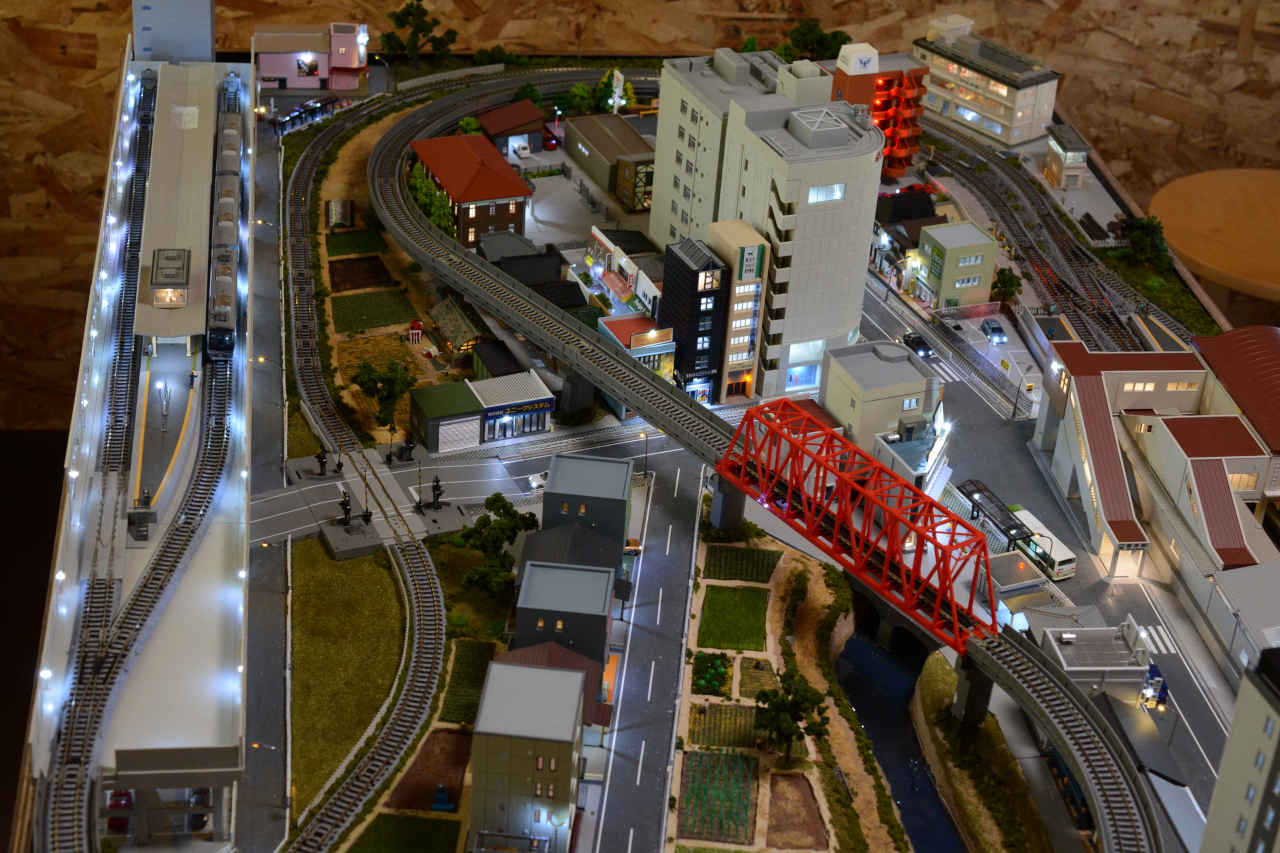

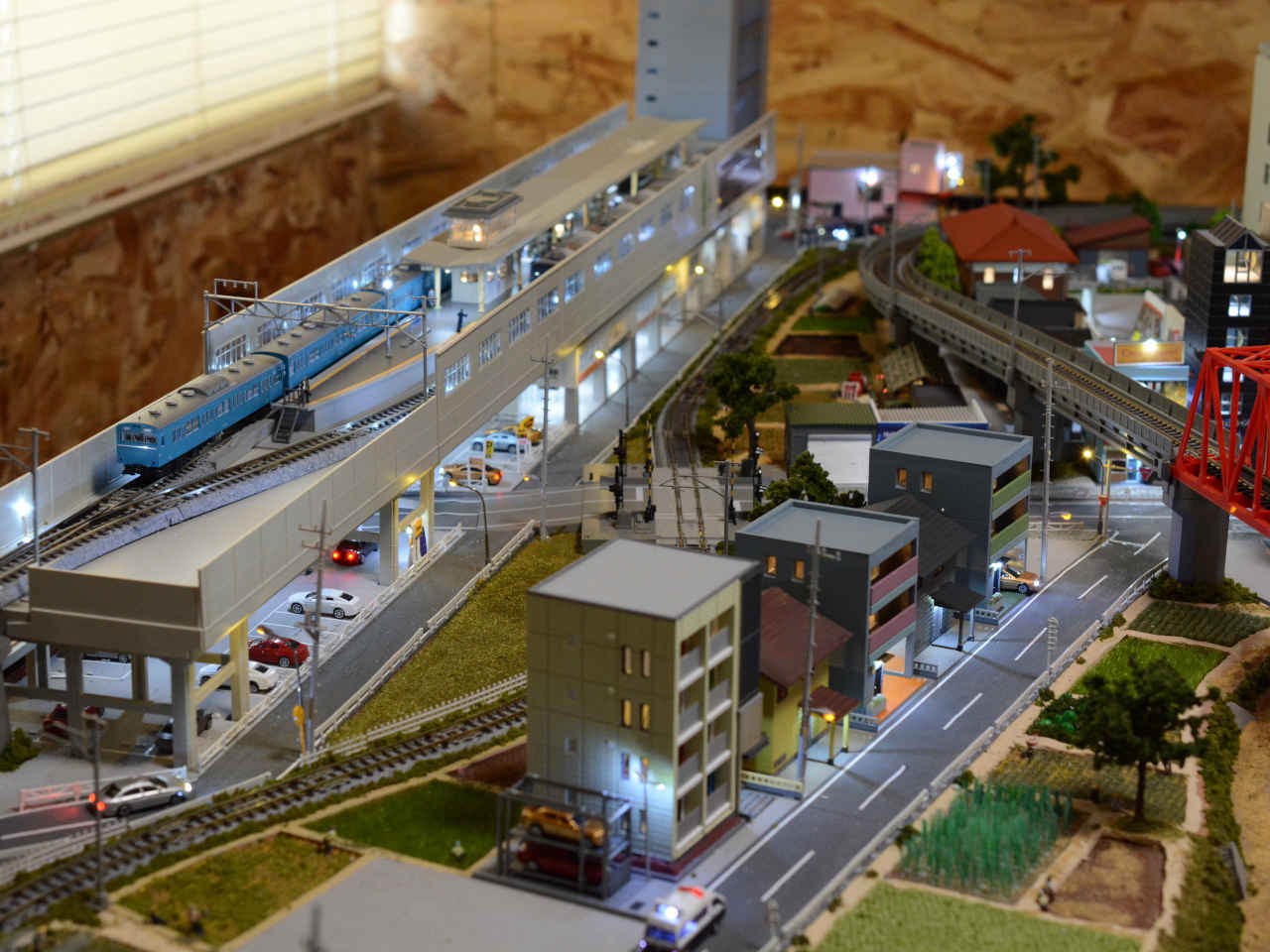

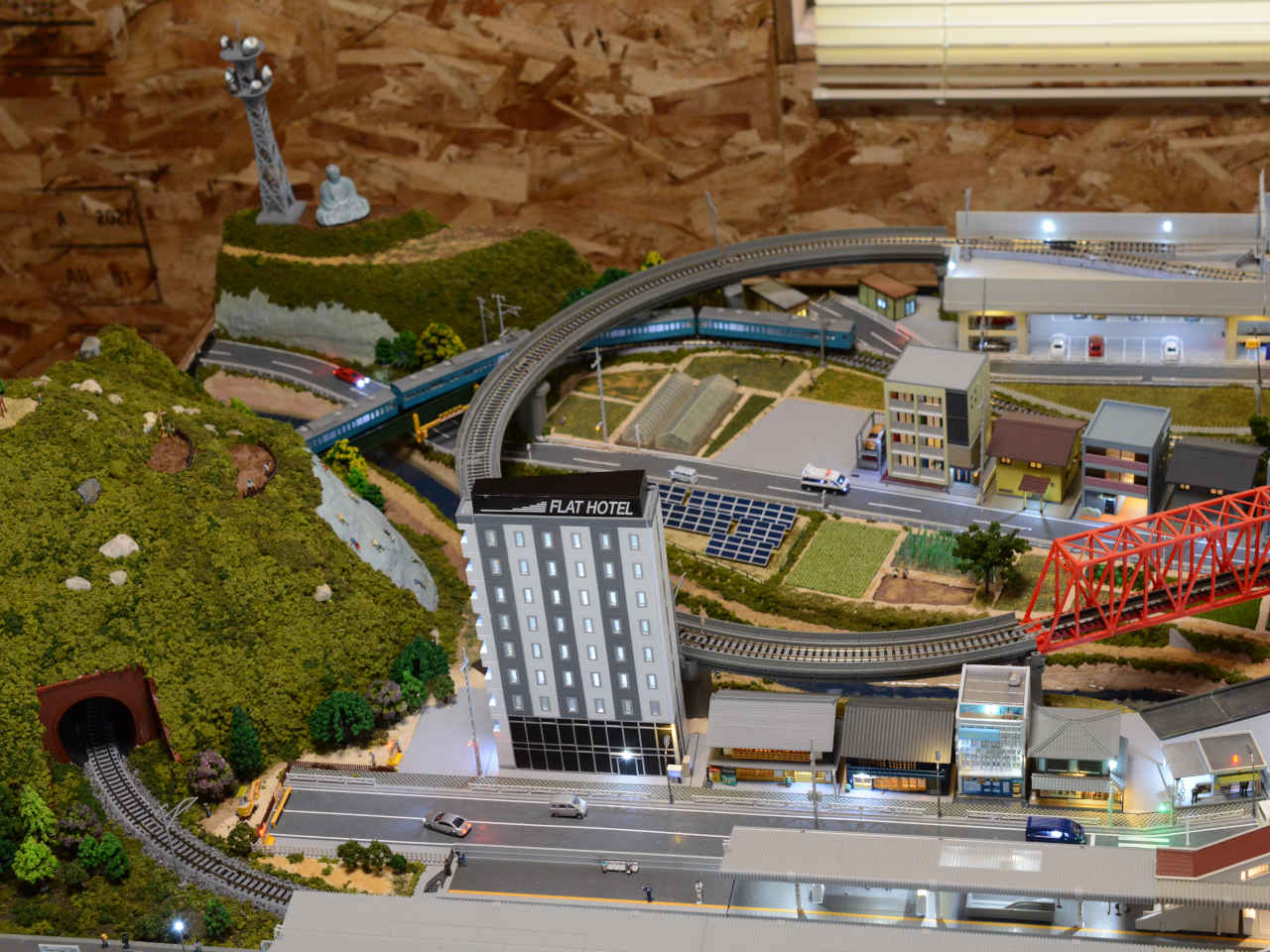

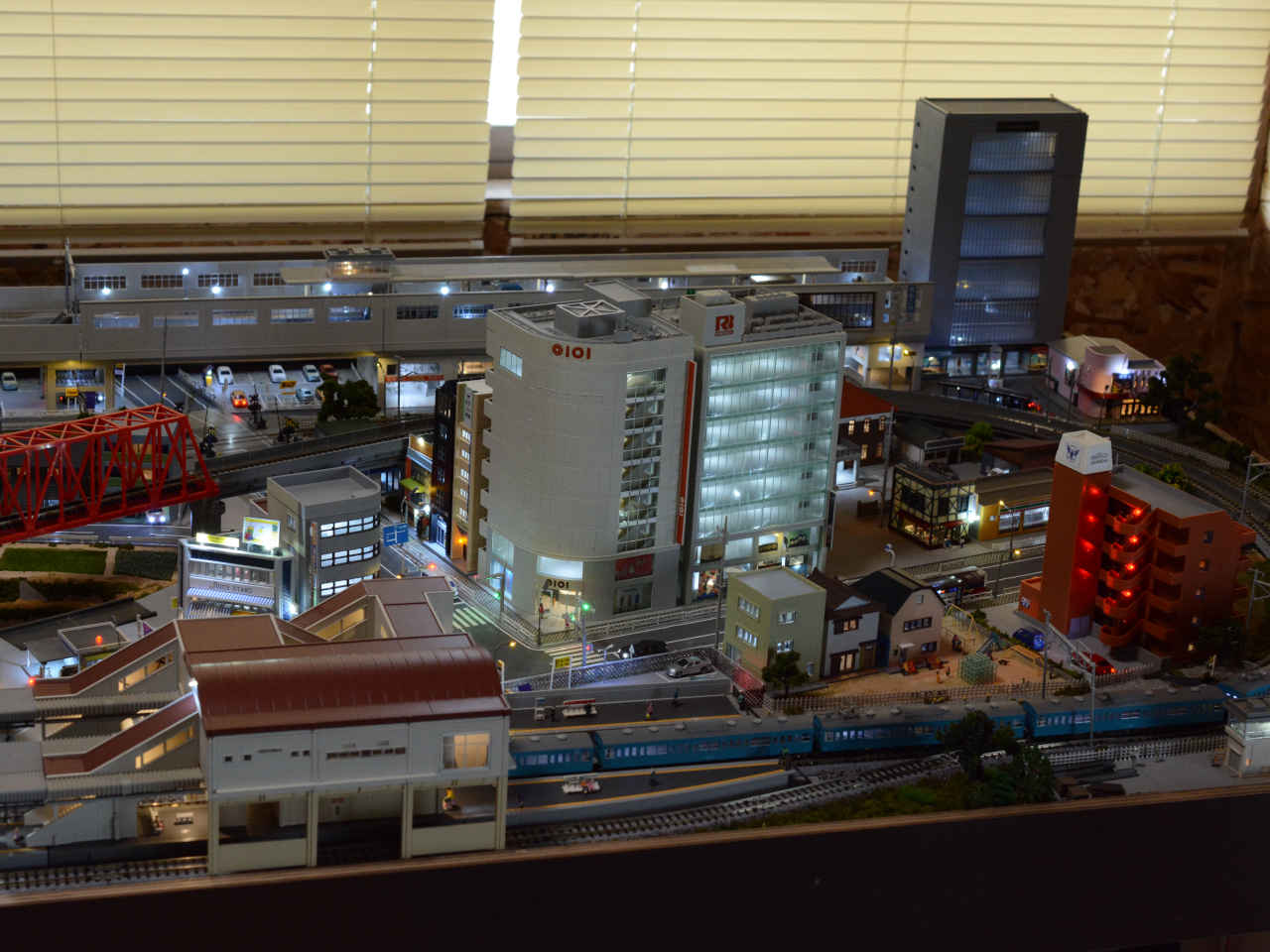

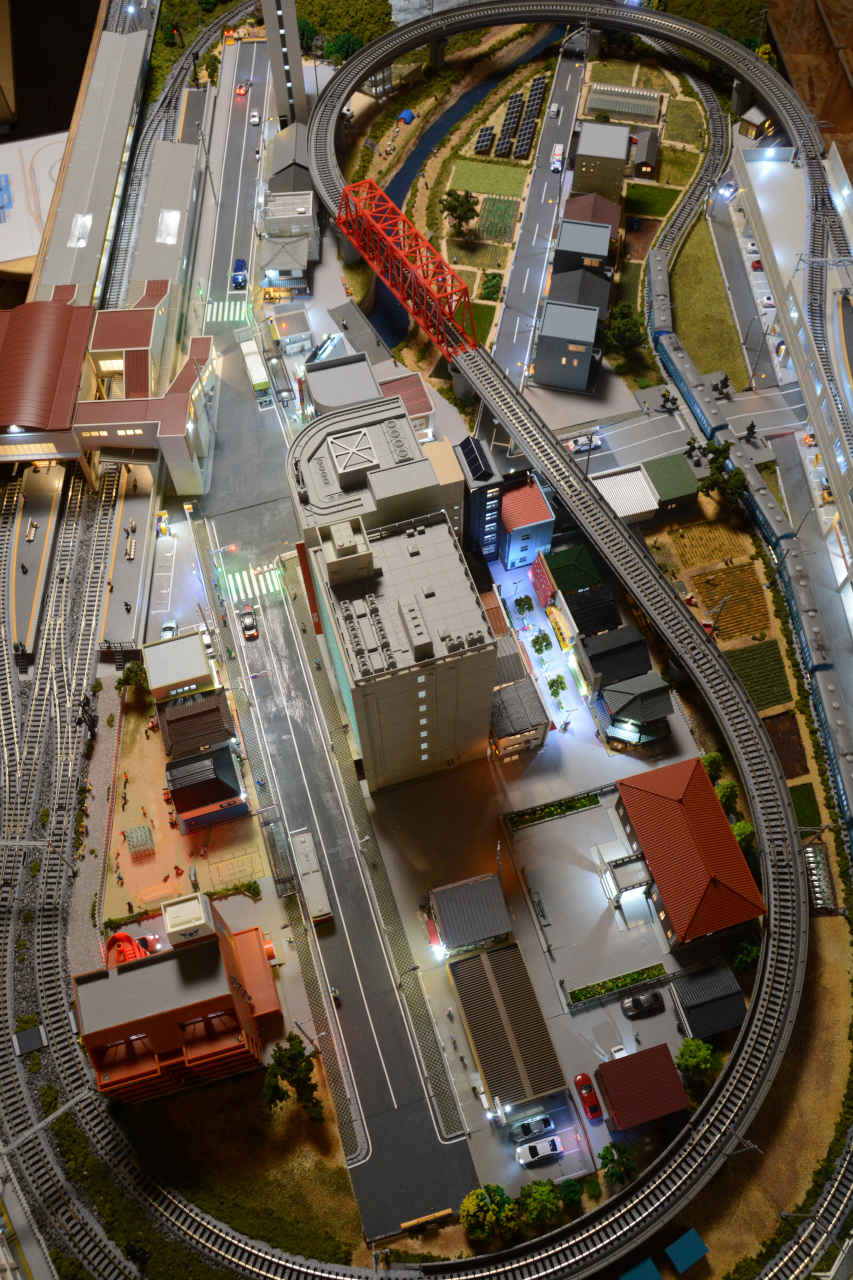

ここまでのレイアウト全容 ※ 2022/12/23 現在 †

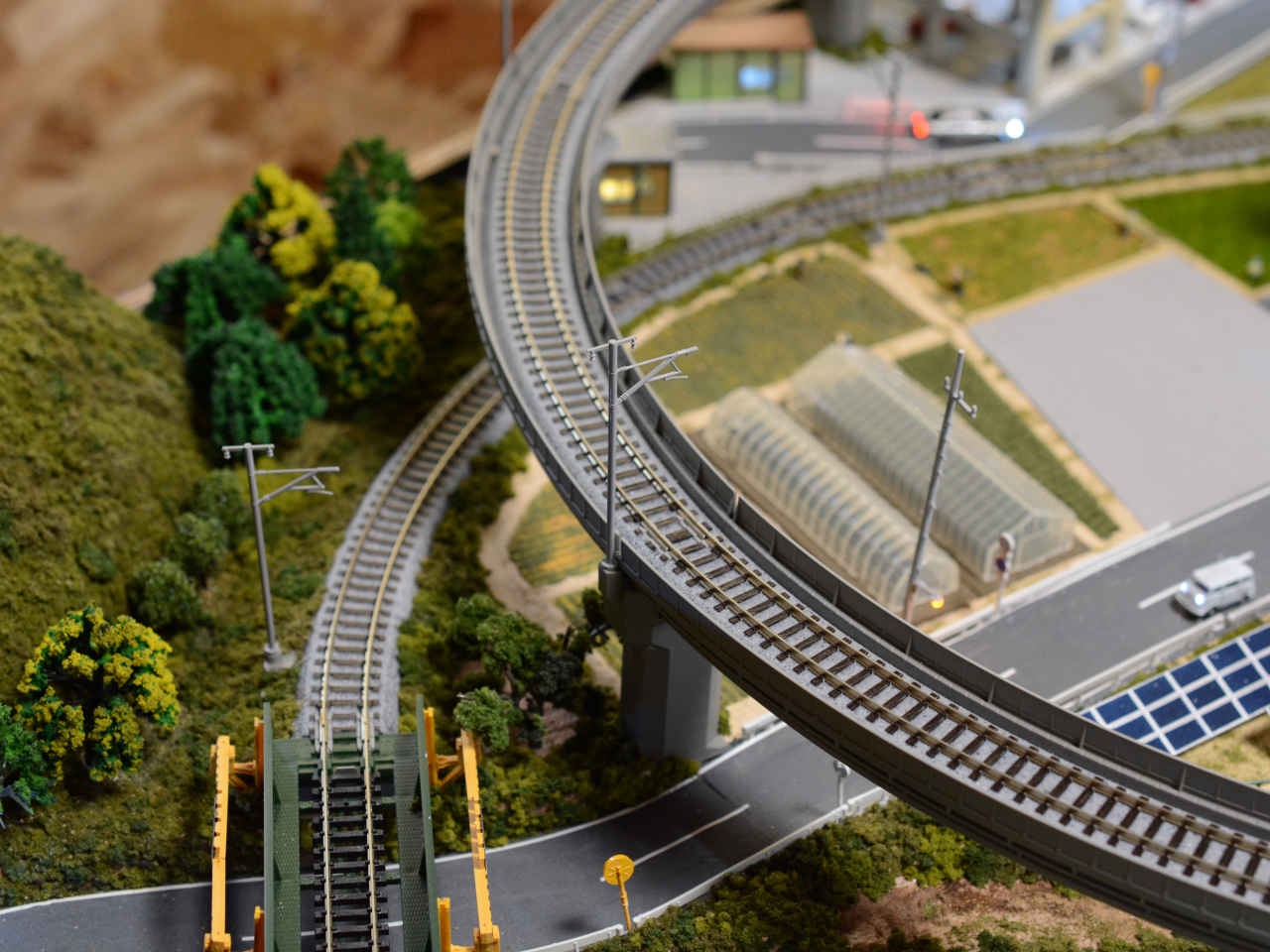

電柱と架線柱を立てる †

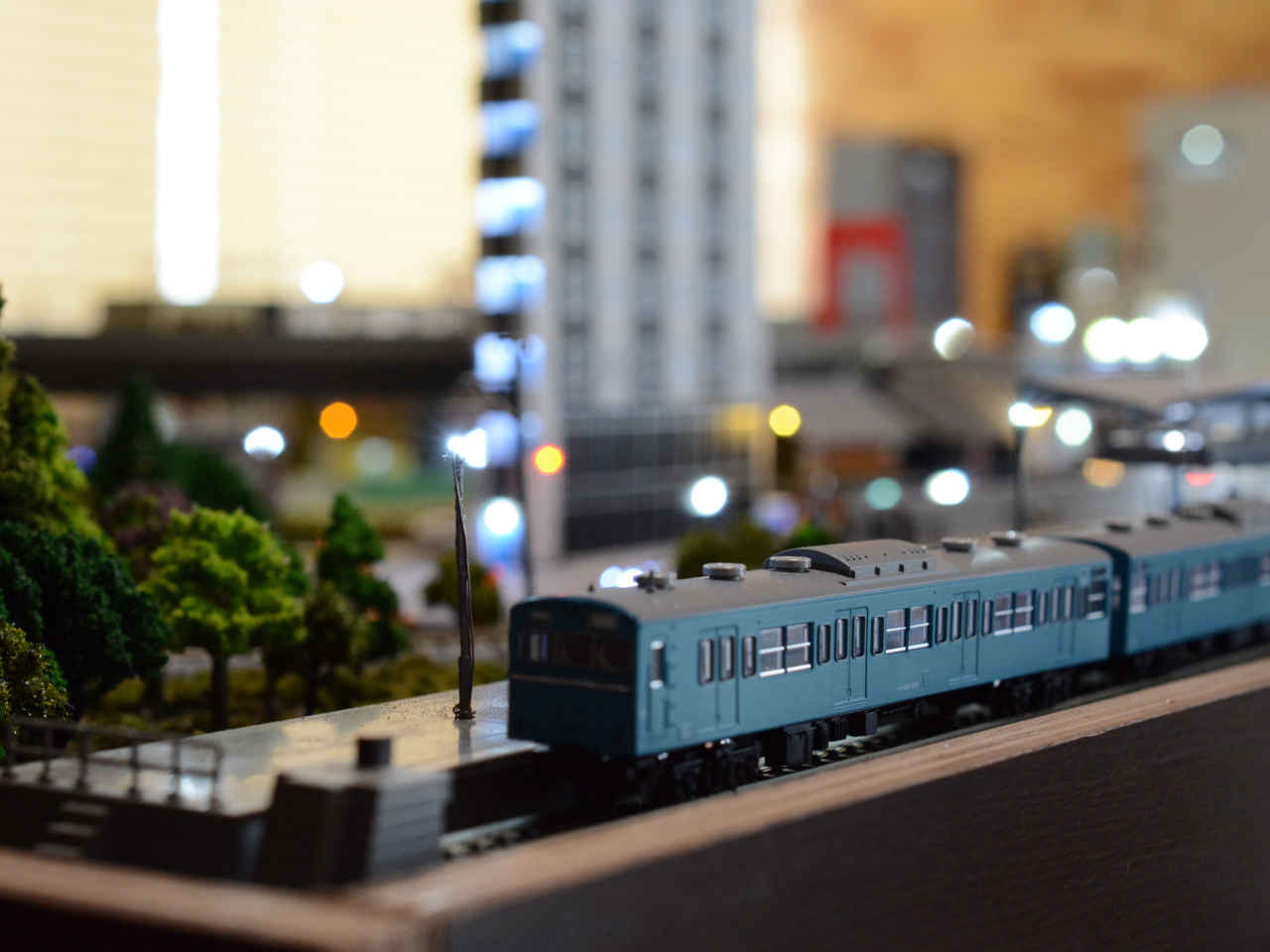

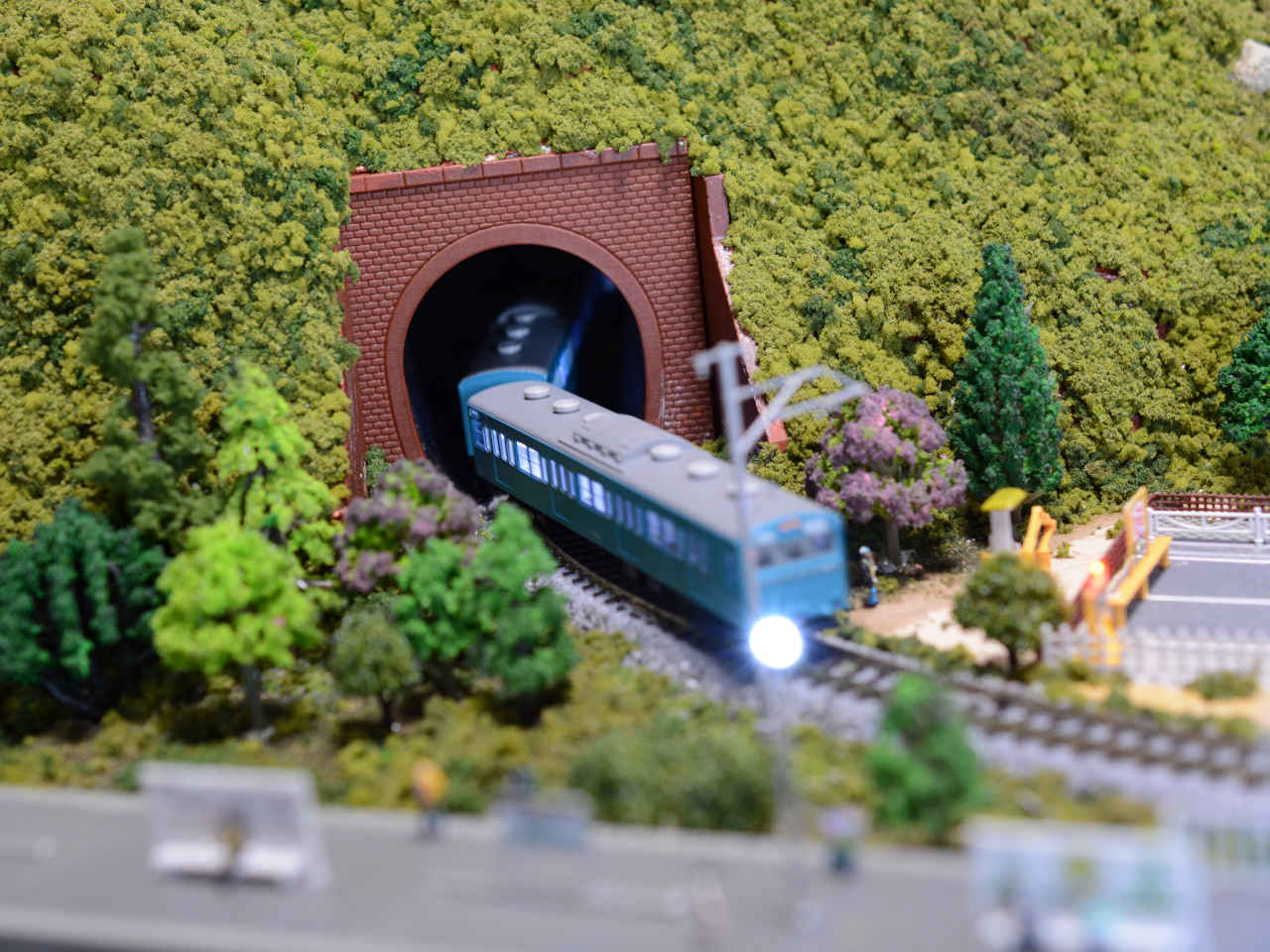

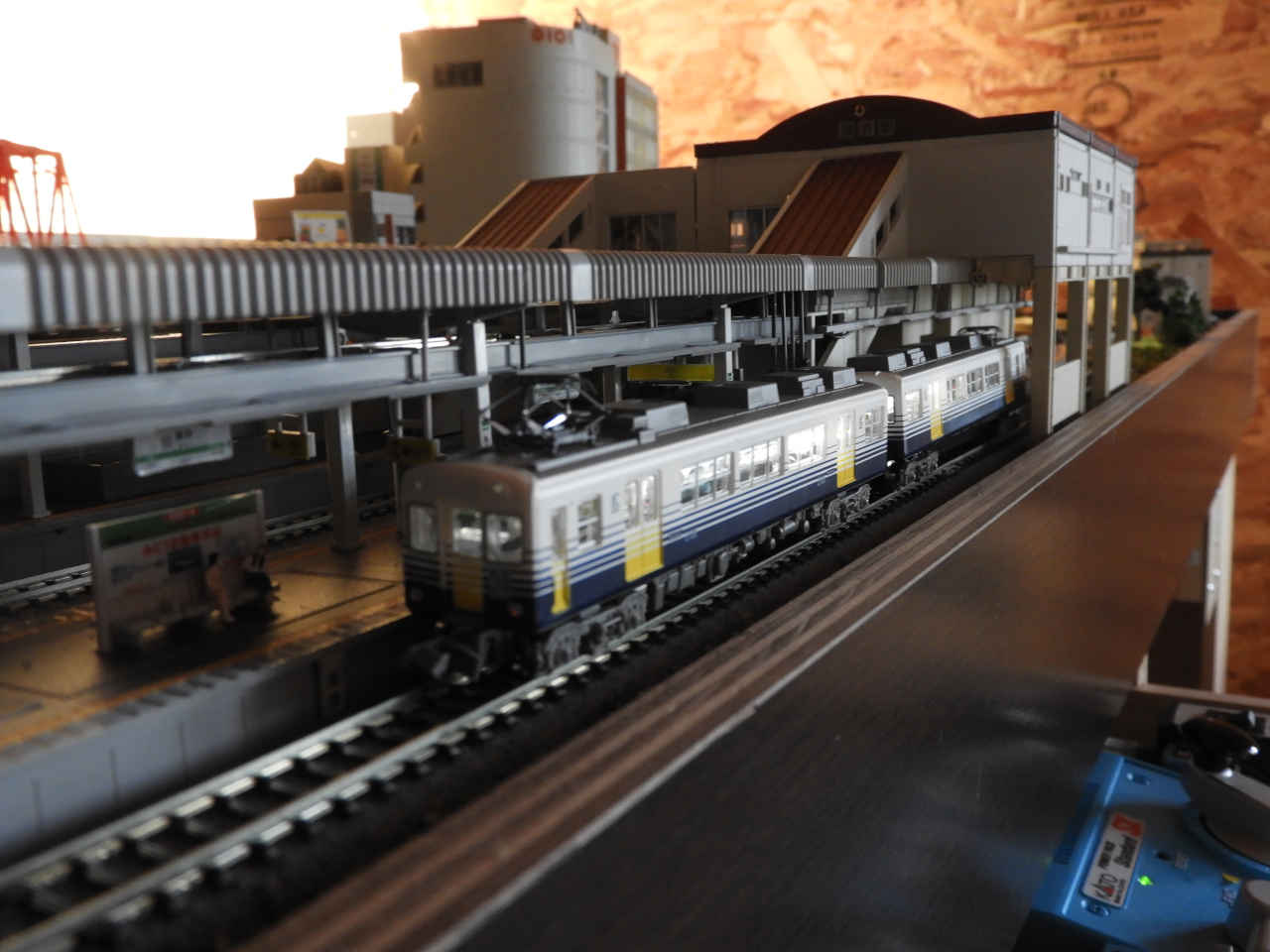

6両編成で走行 †

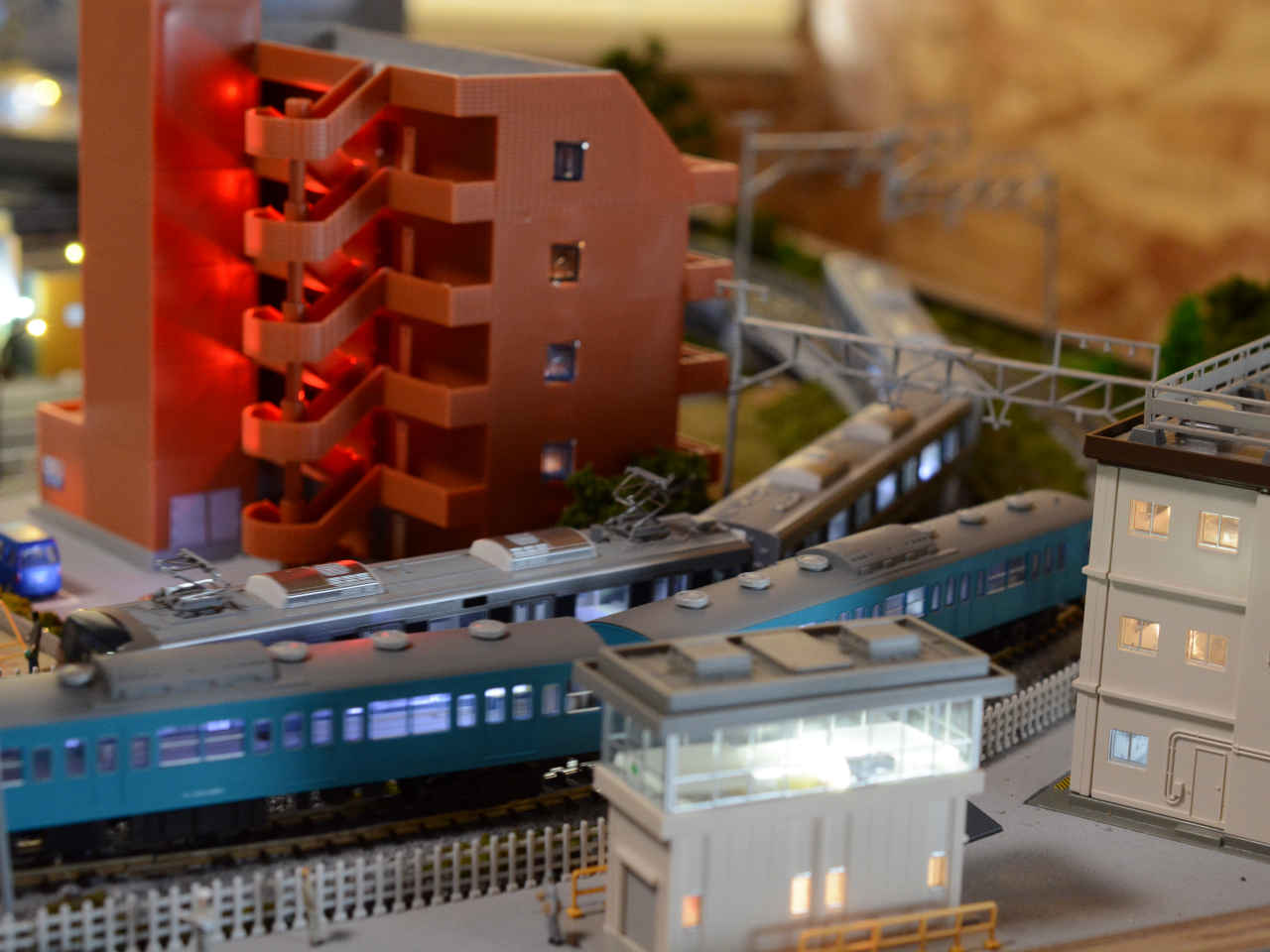

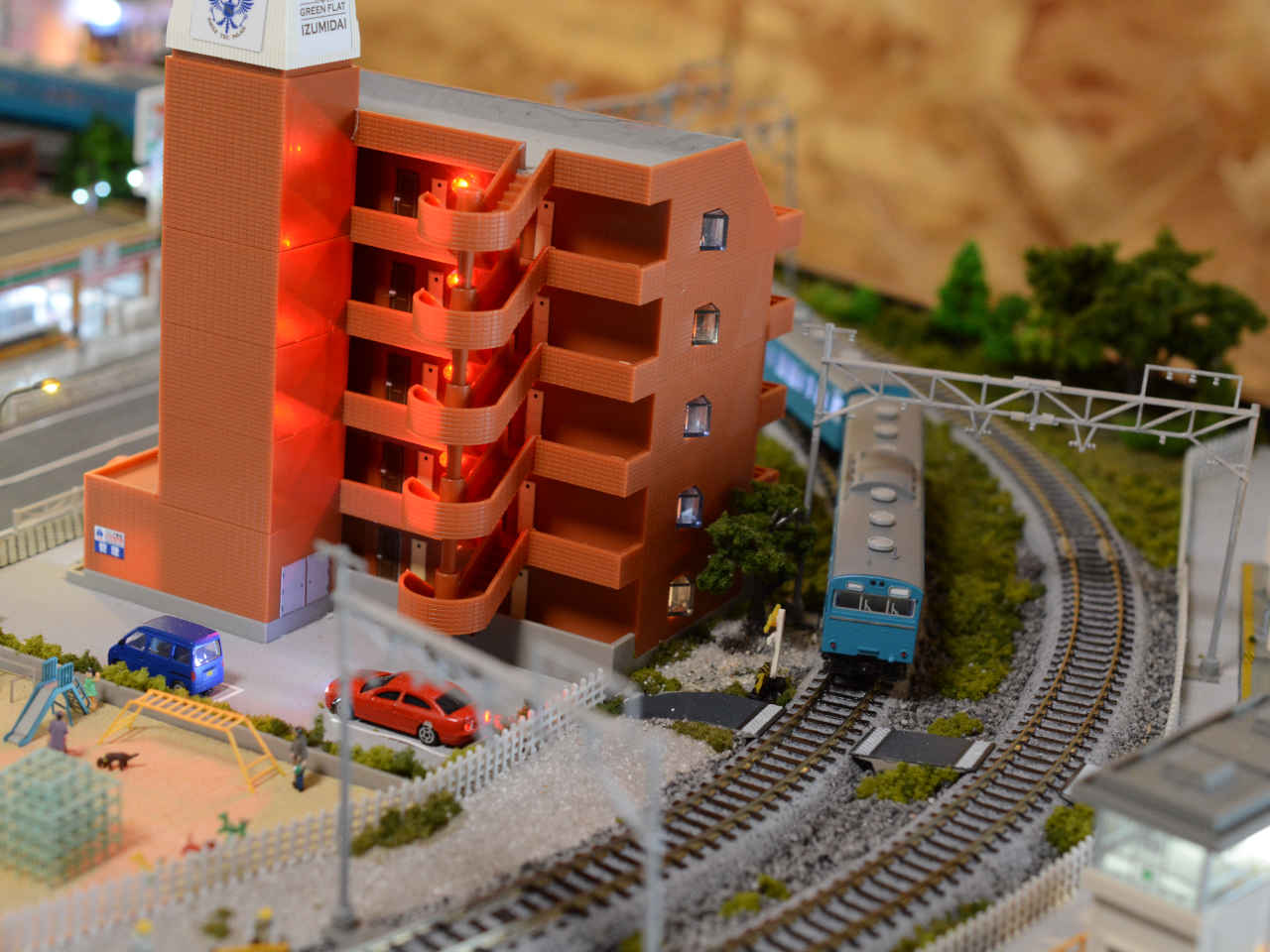

探していた「KATO 103系スカイブルー増結セット」を見つけて念願の 6両編成走行

「103系」「321系」同時走行

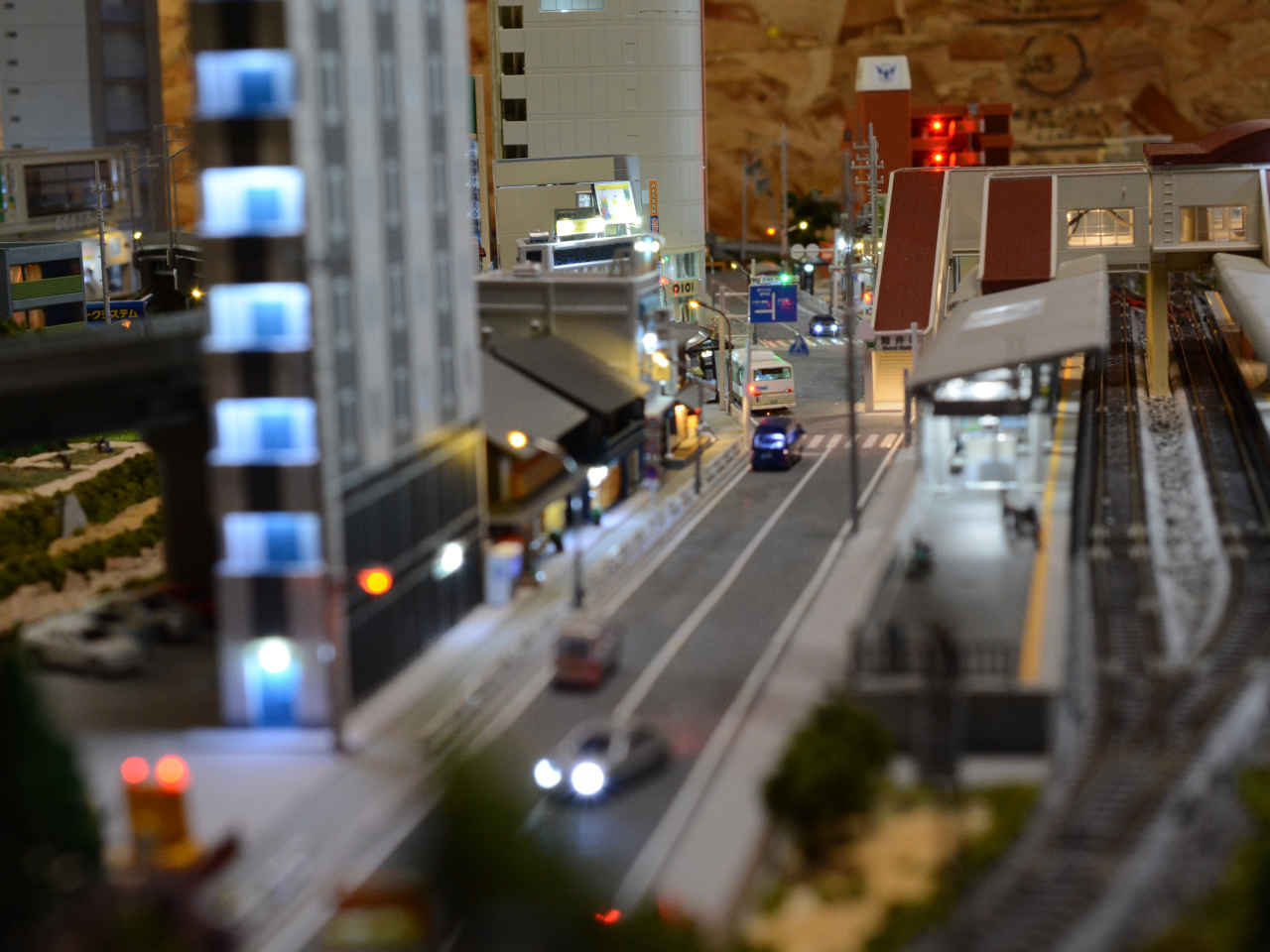

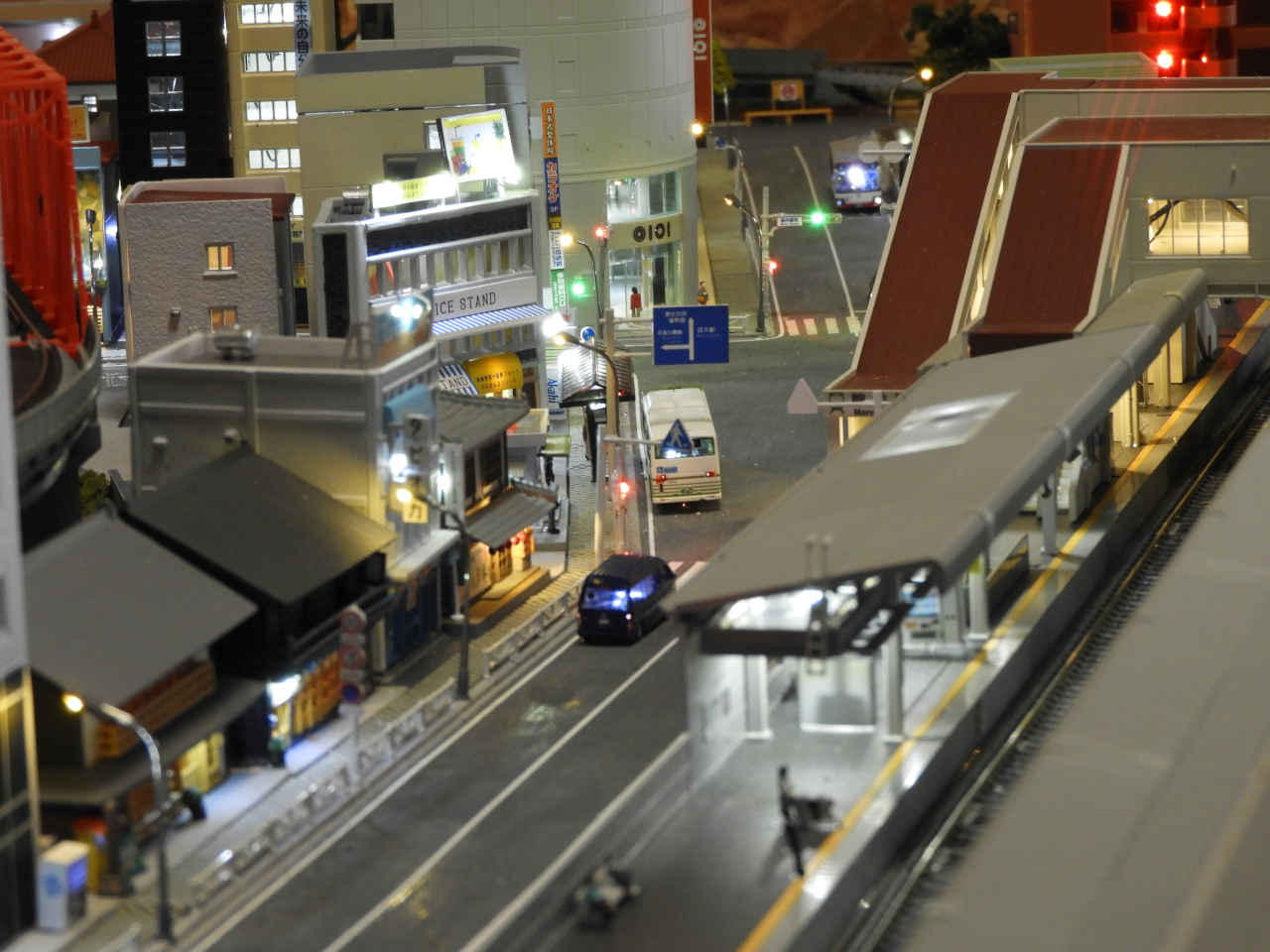

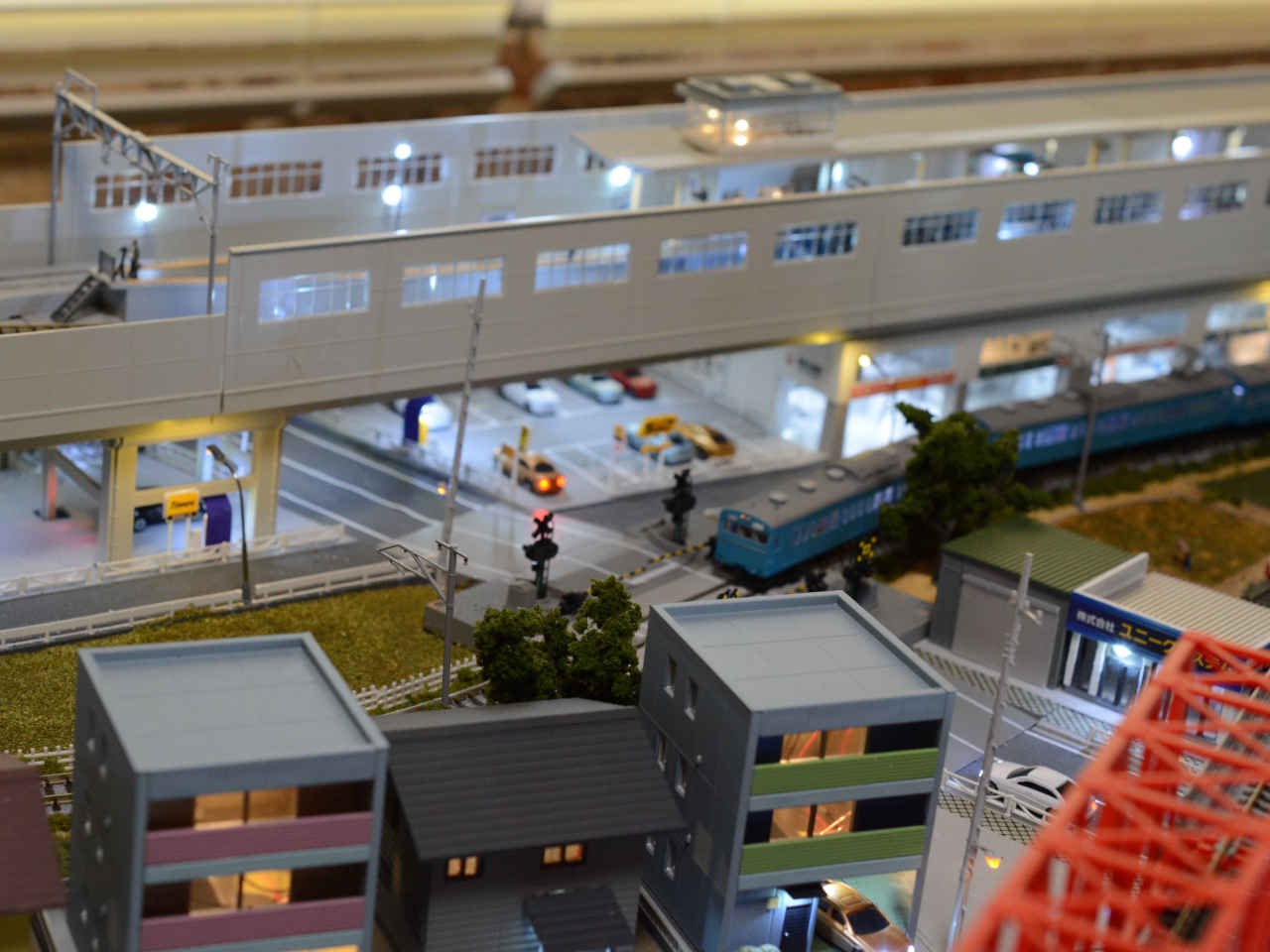

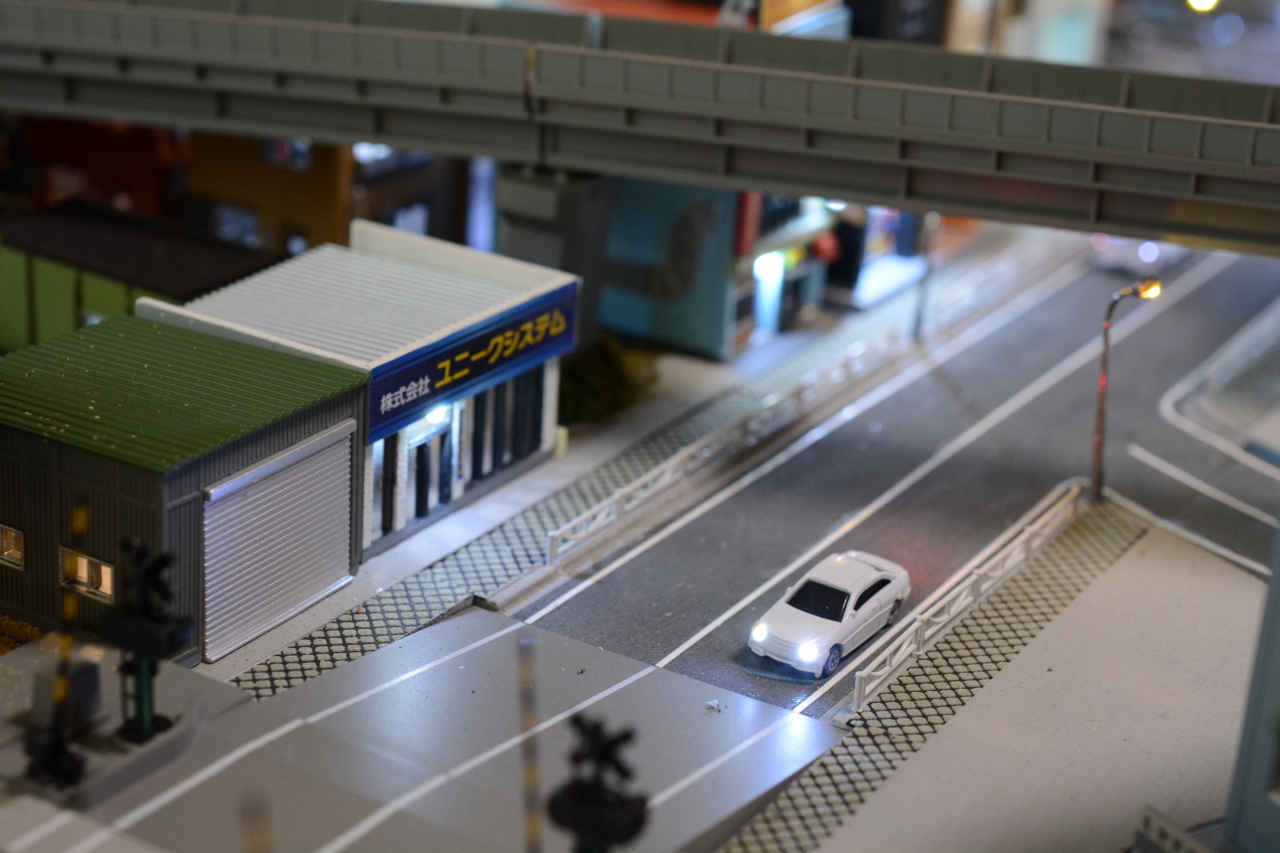

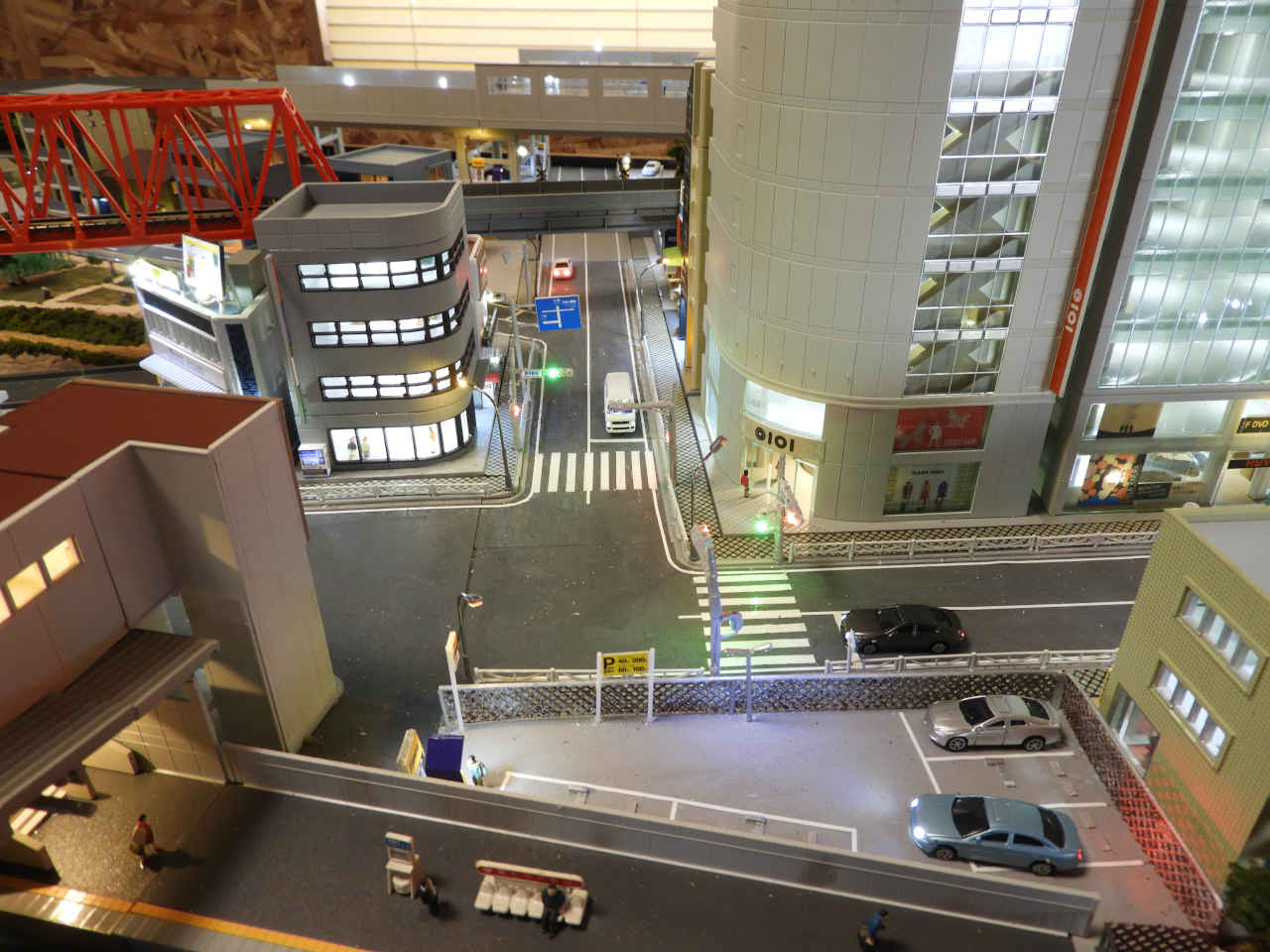

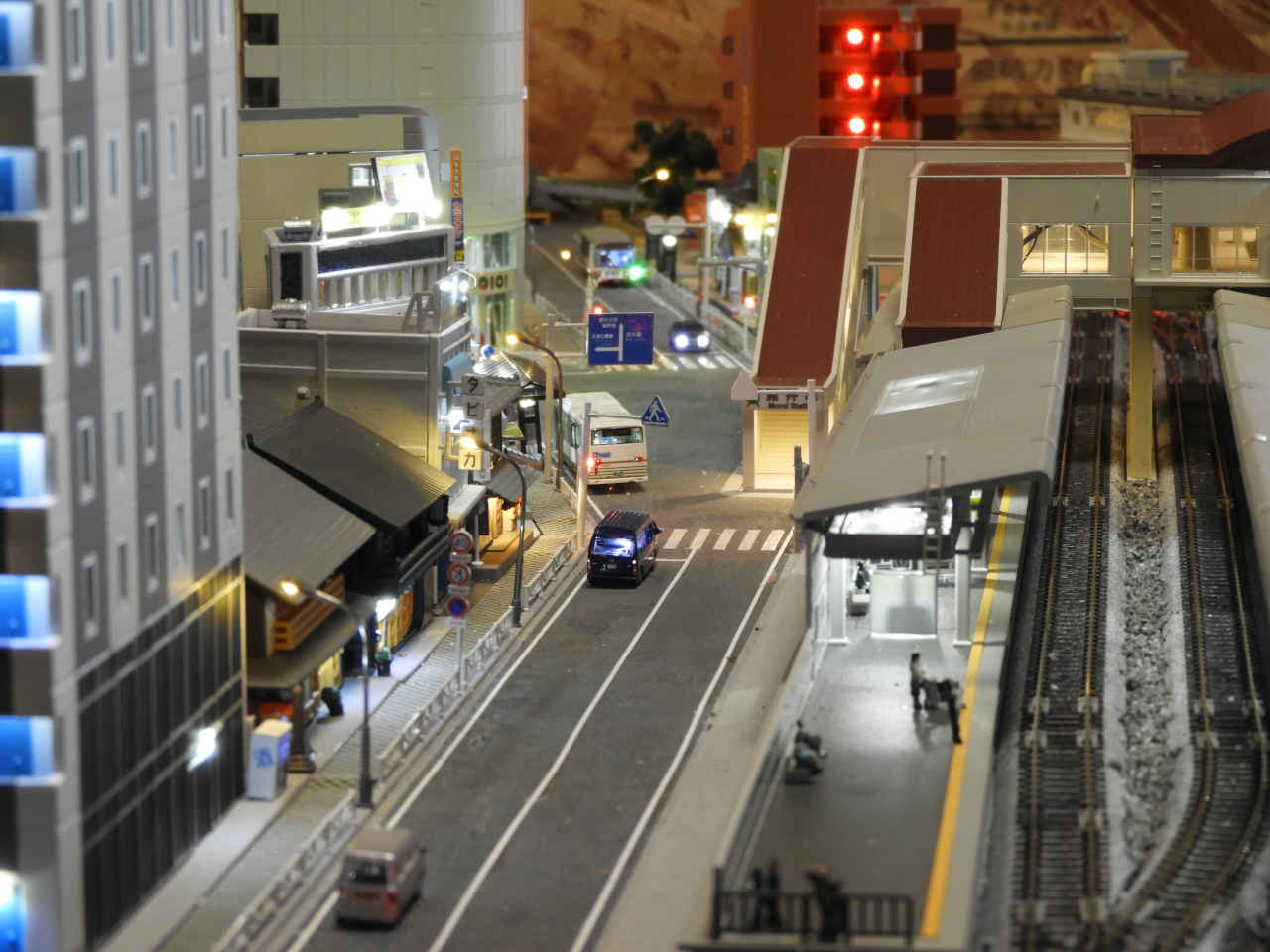

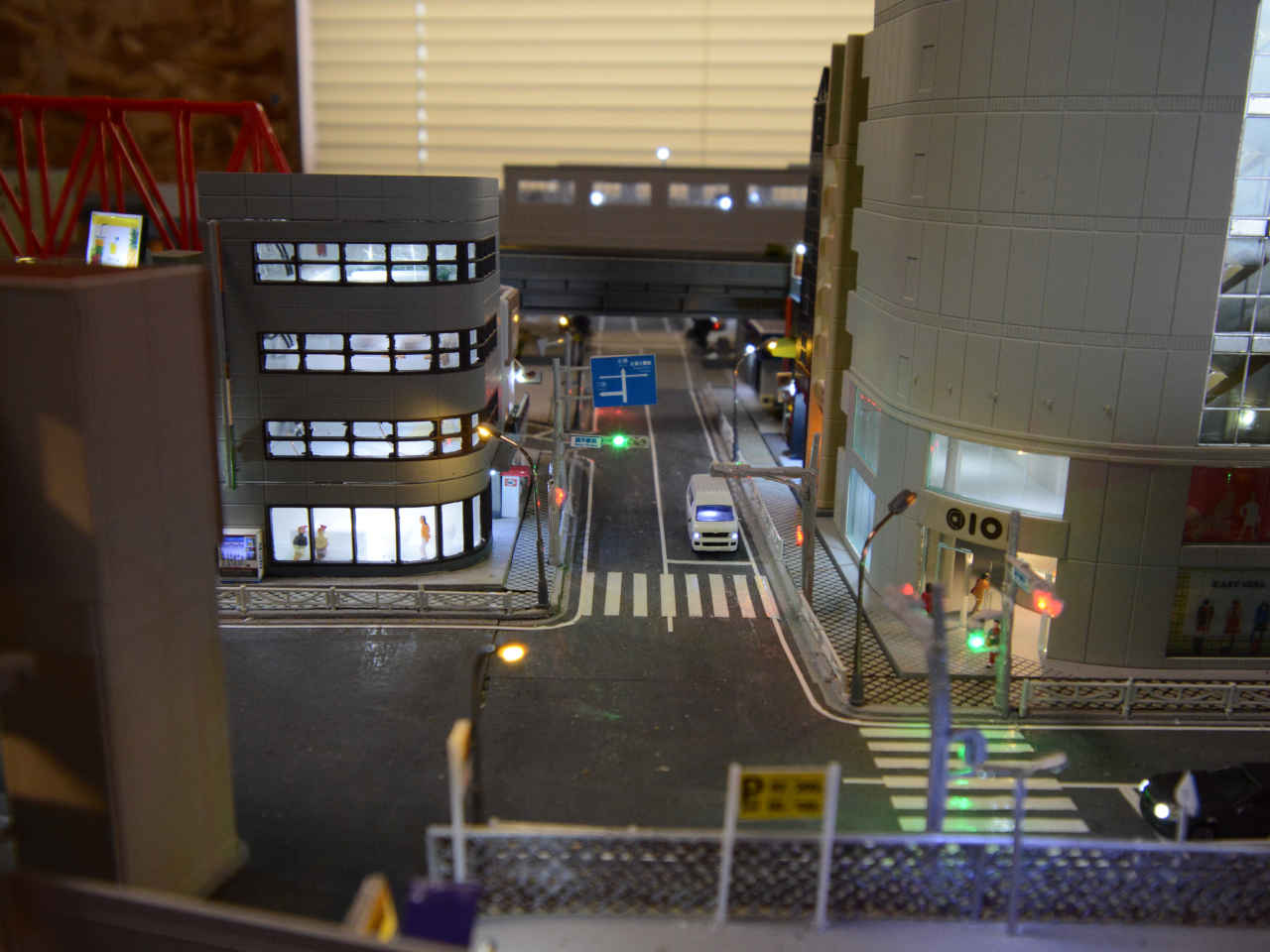

交差点と信号機

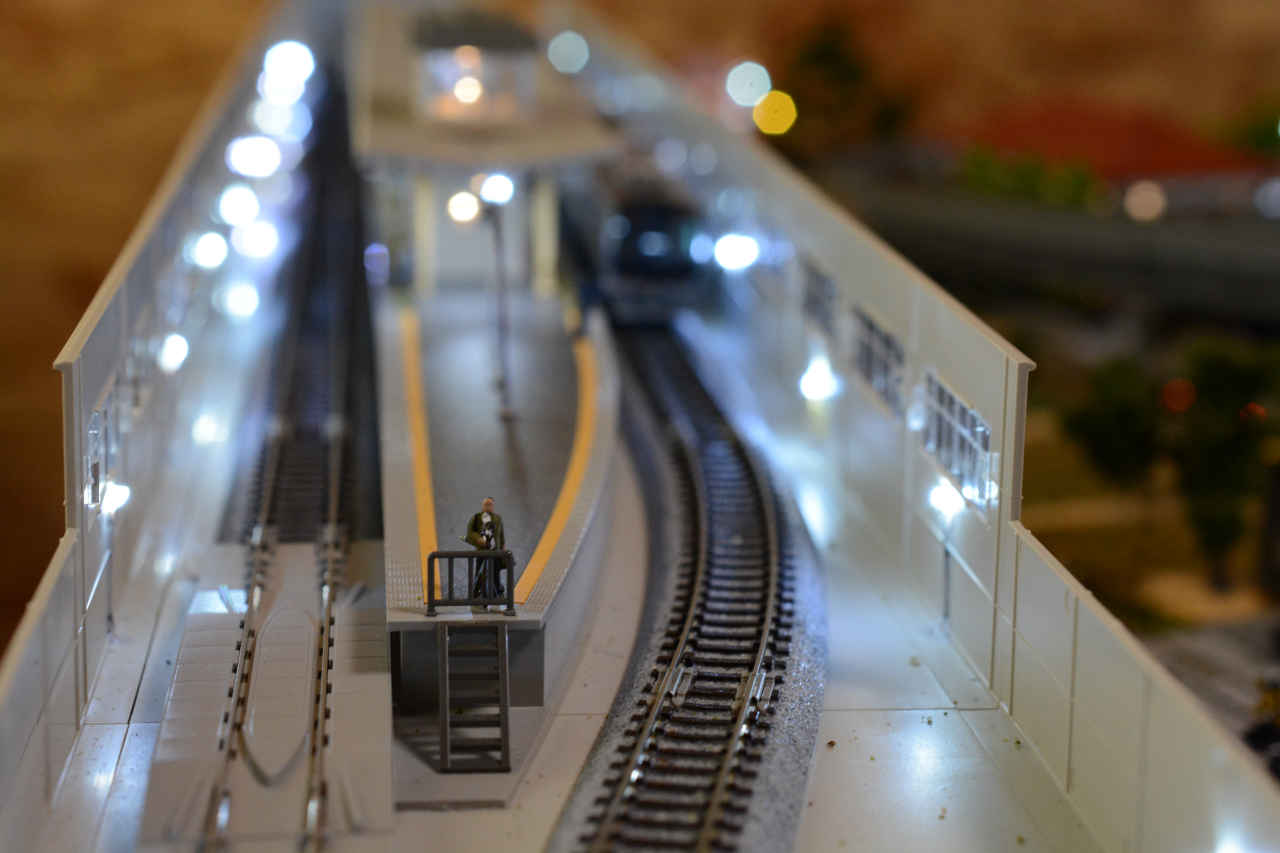

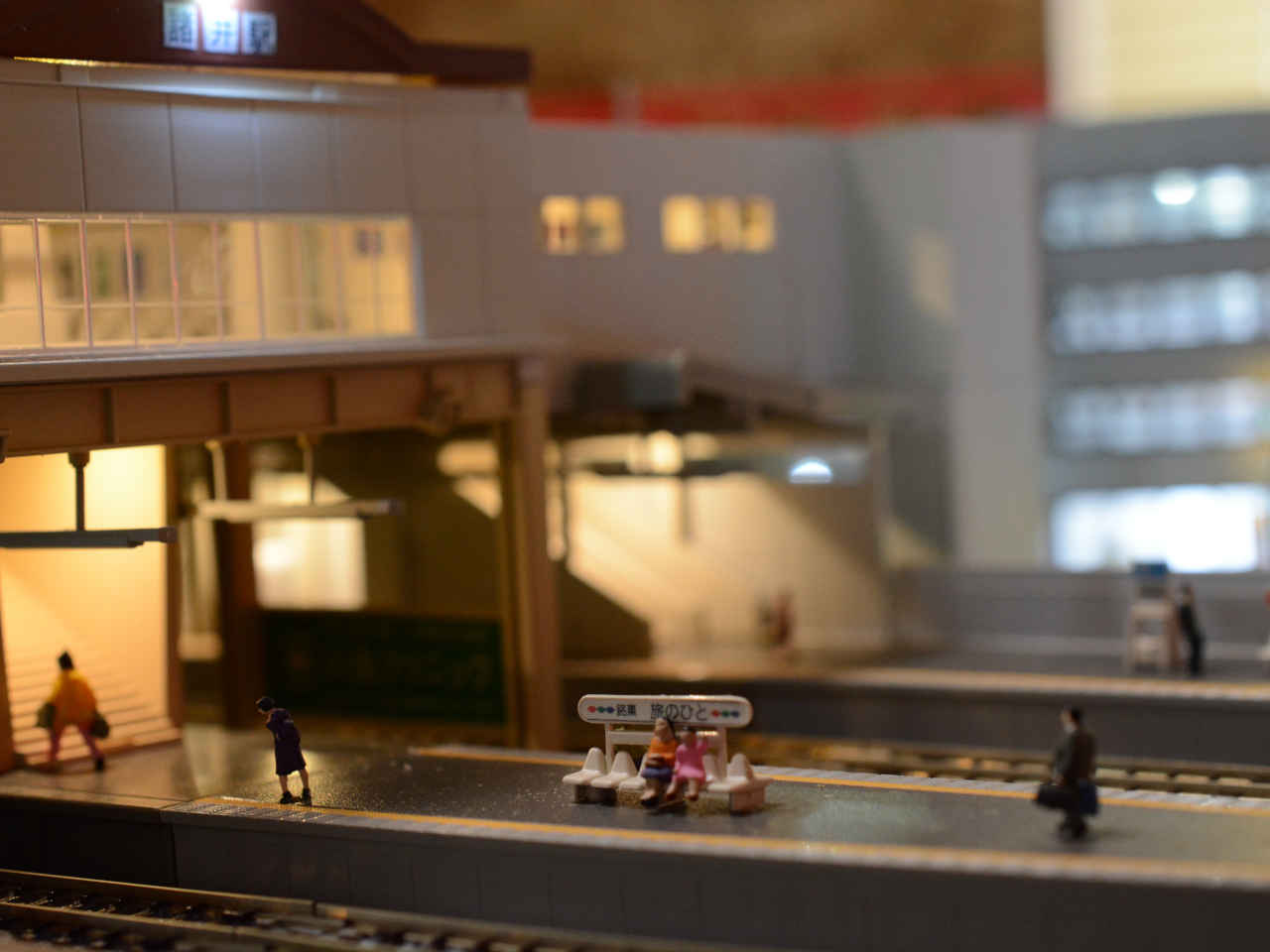

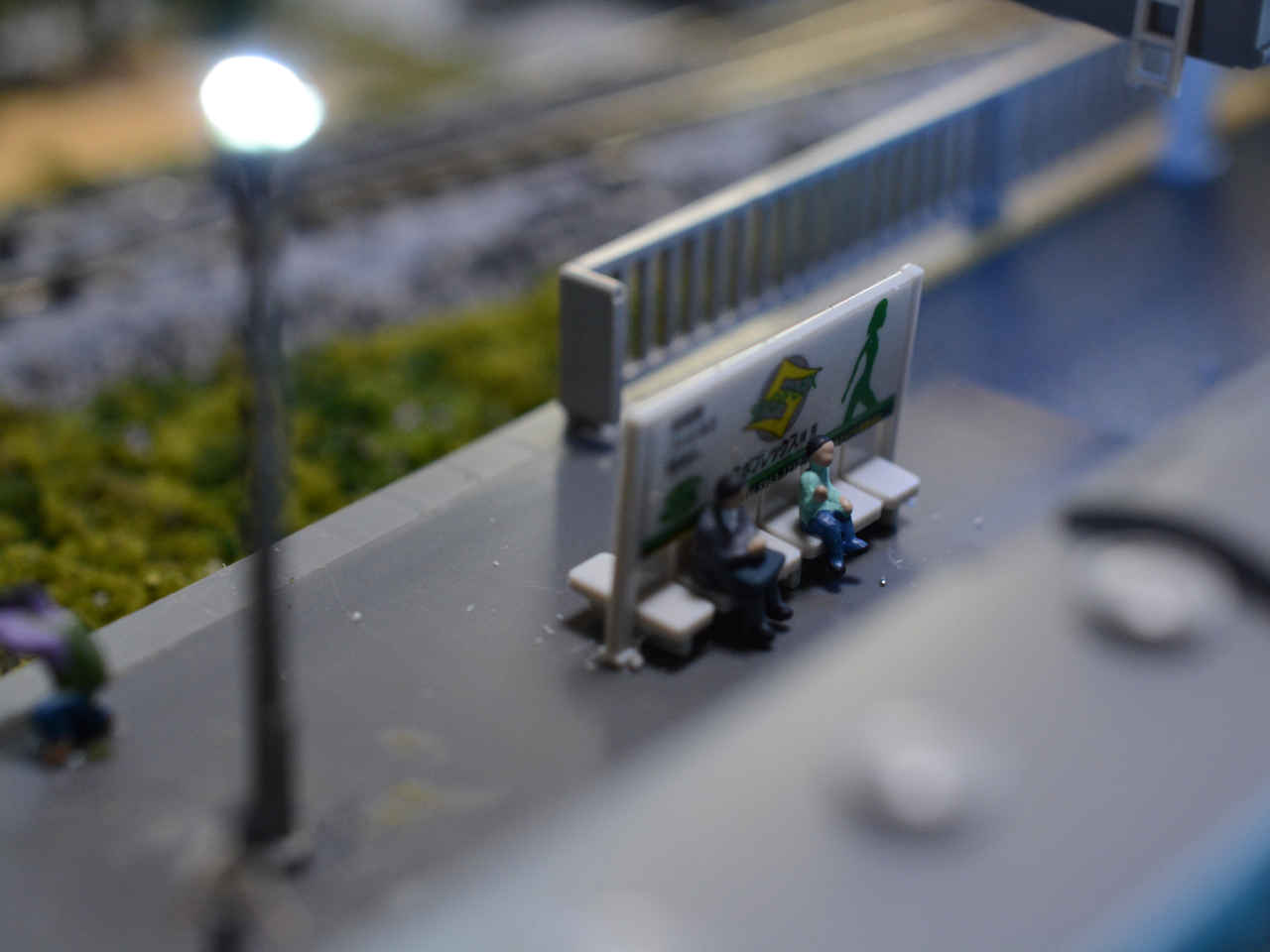

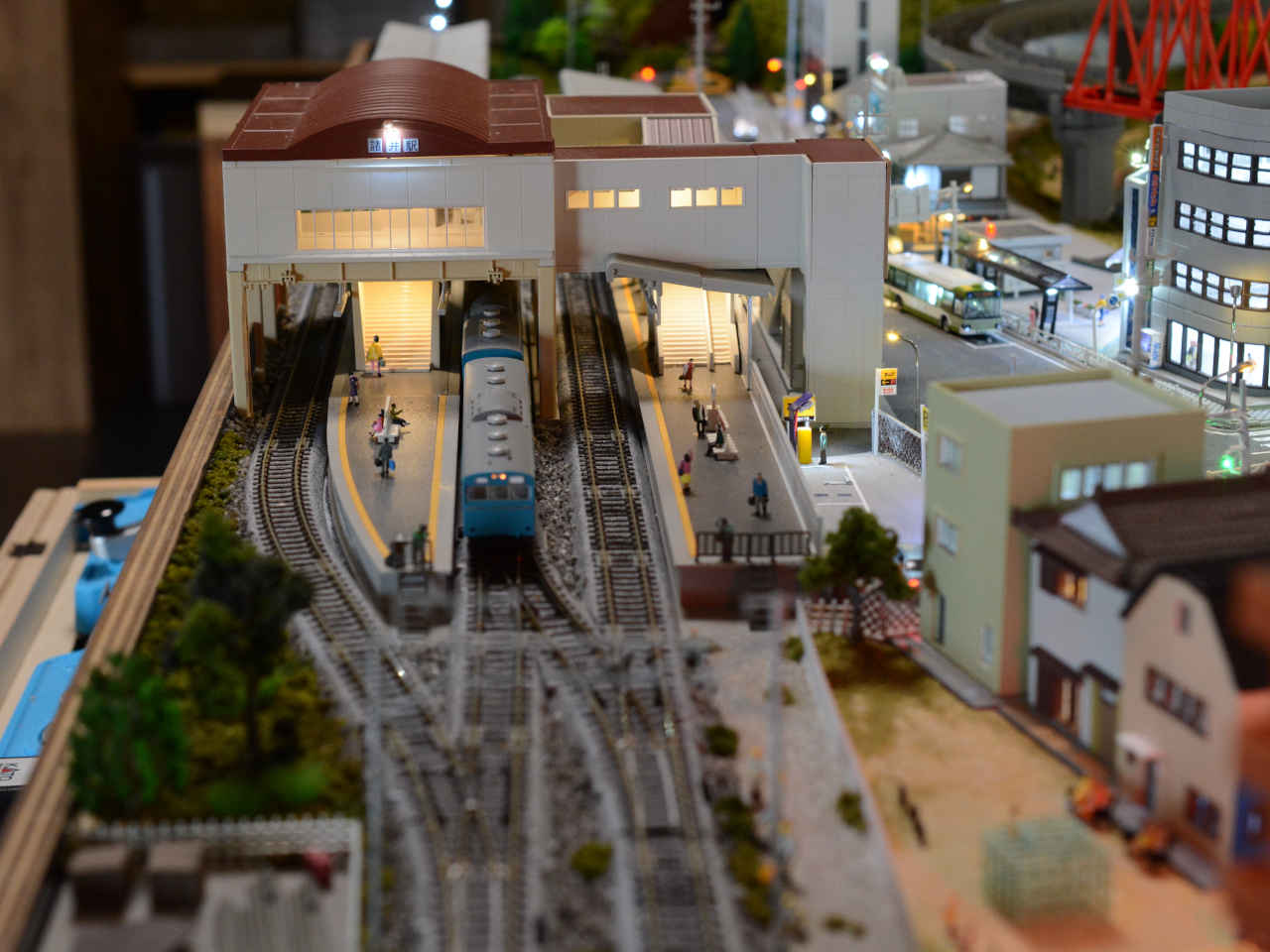

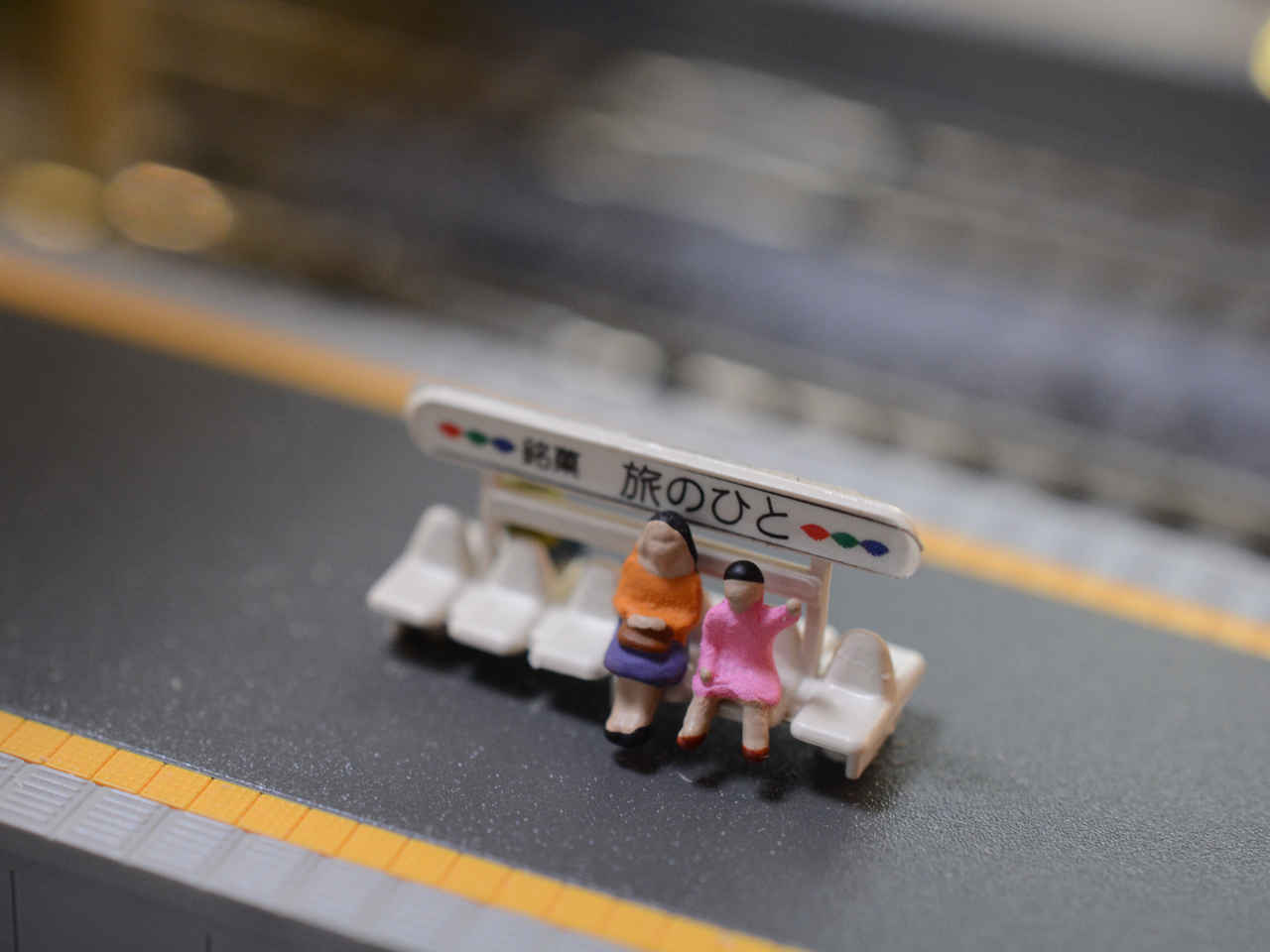

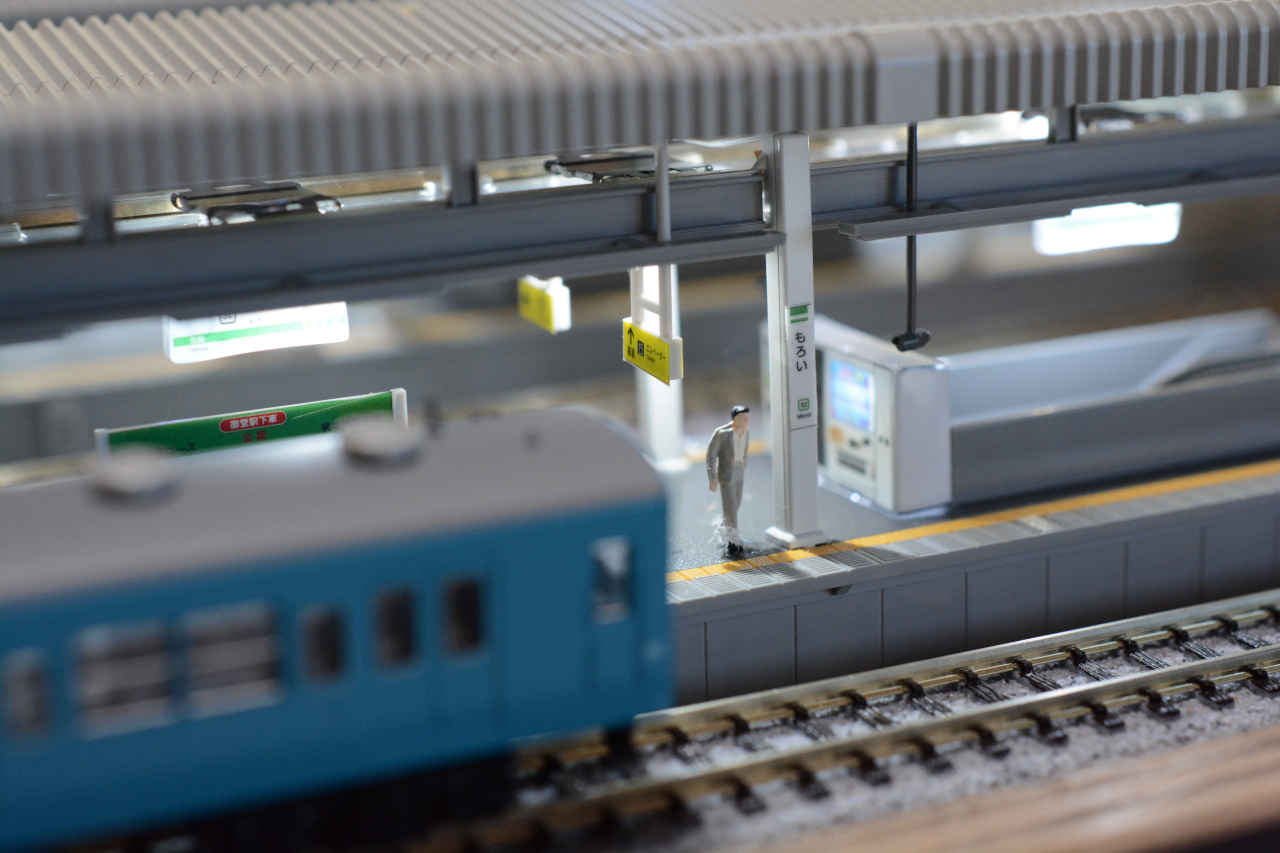

駅のホーム

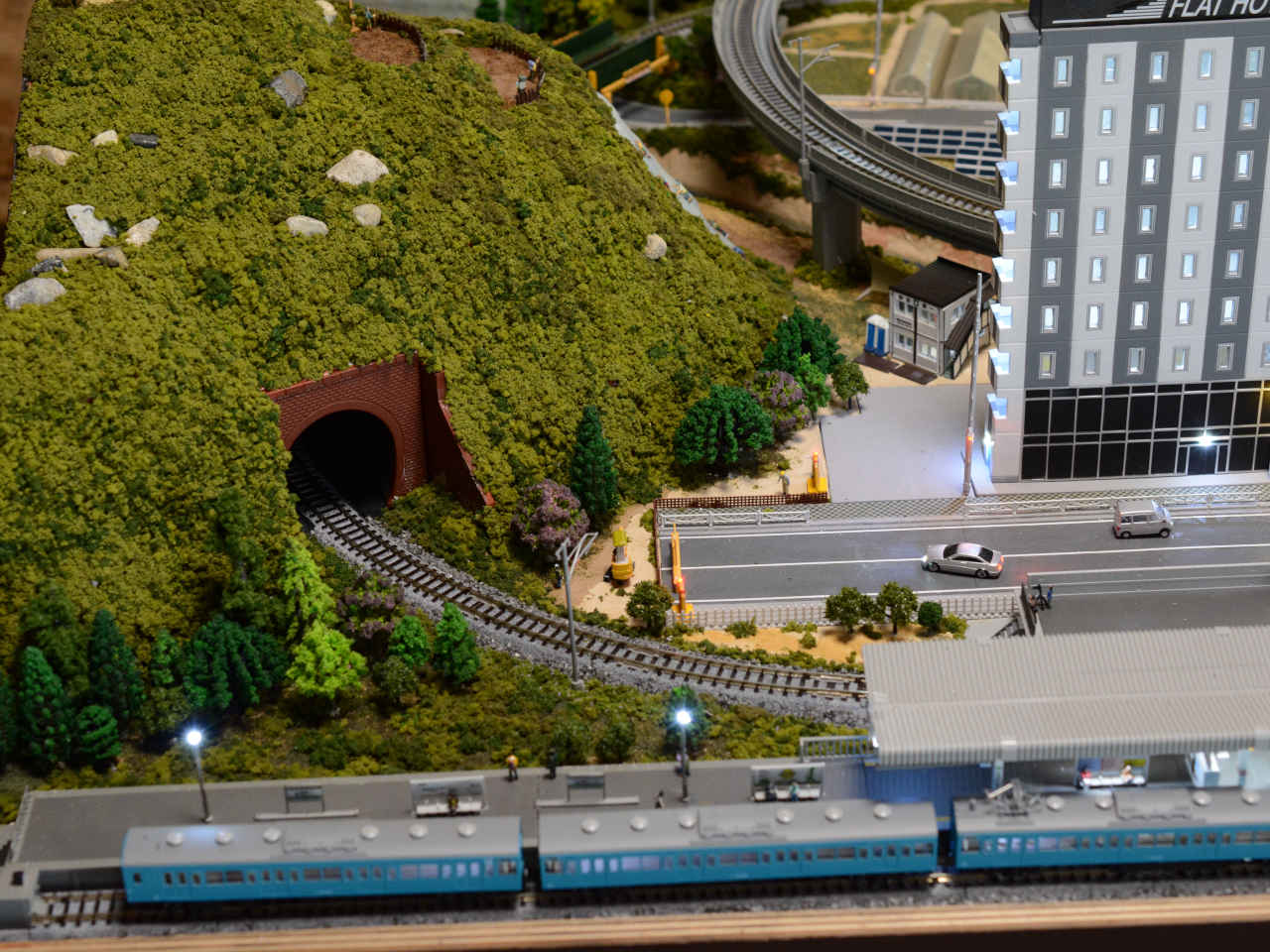

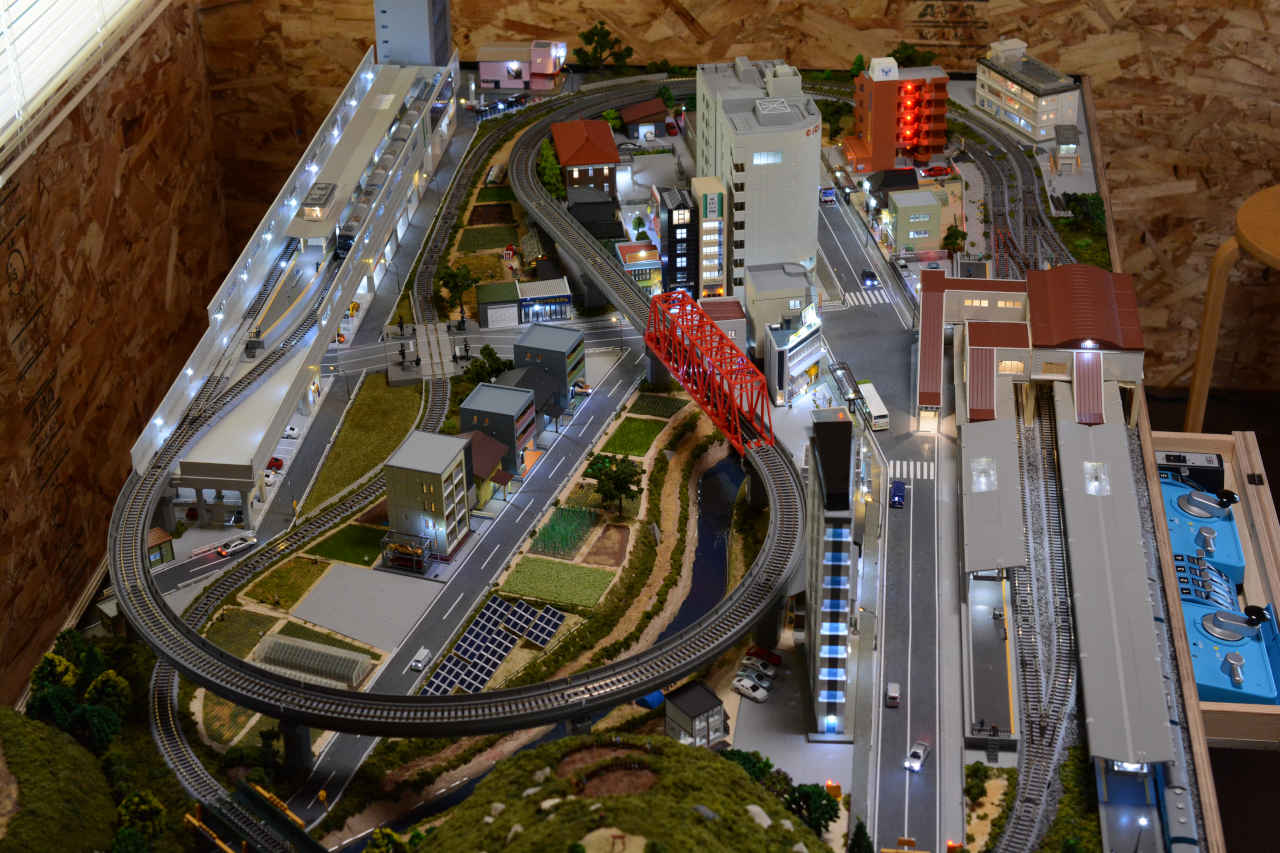

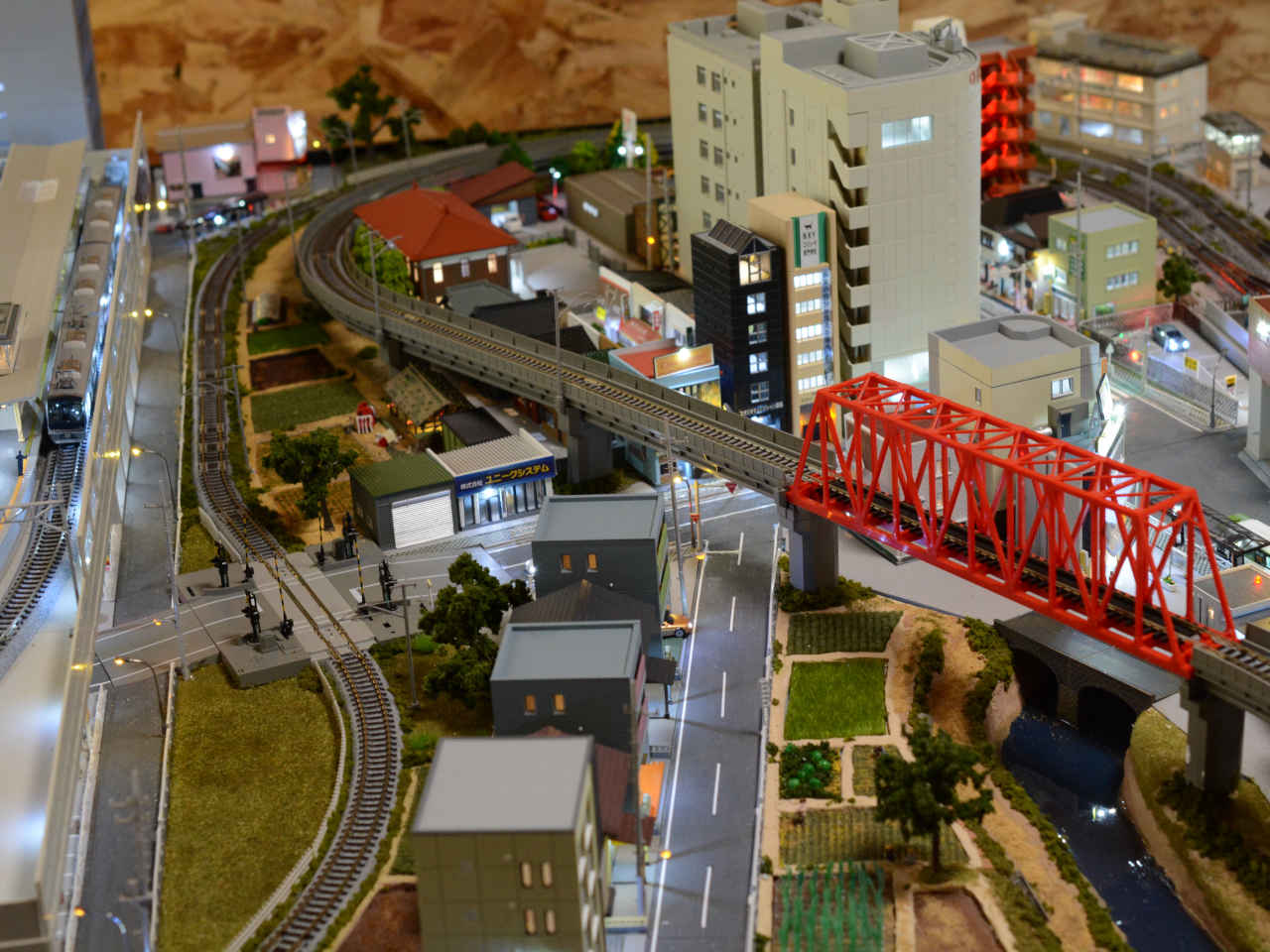

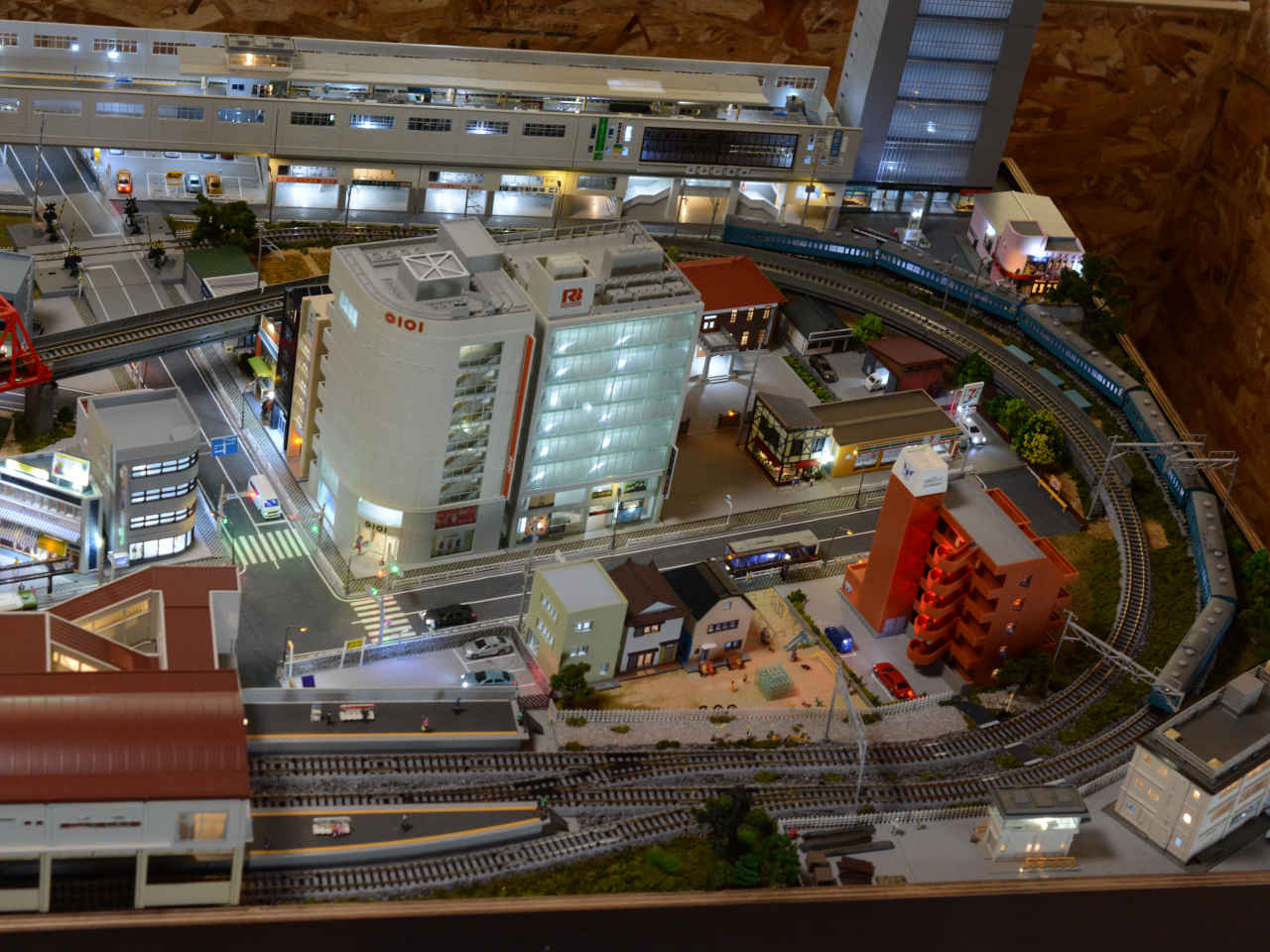

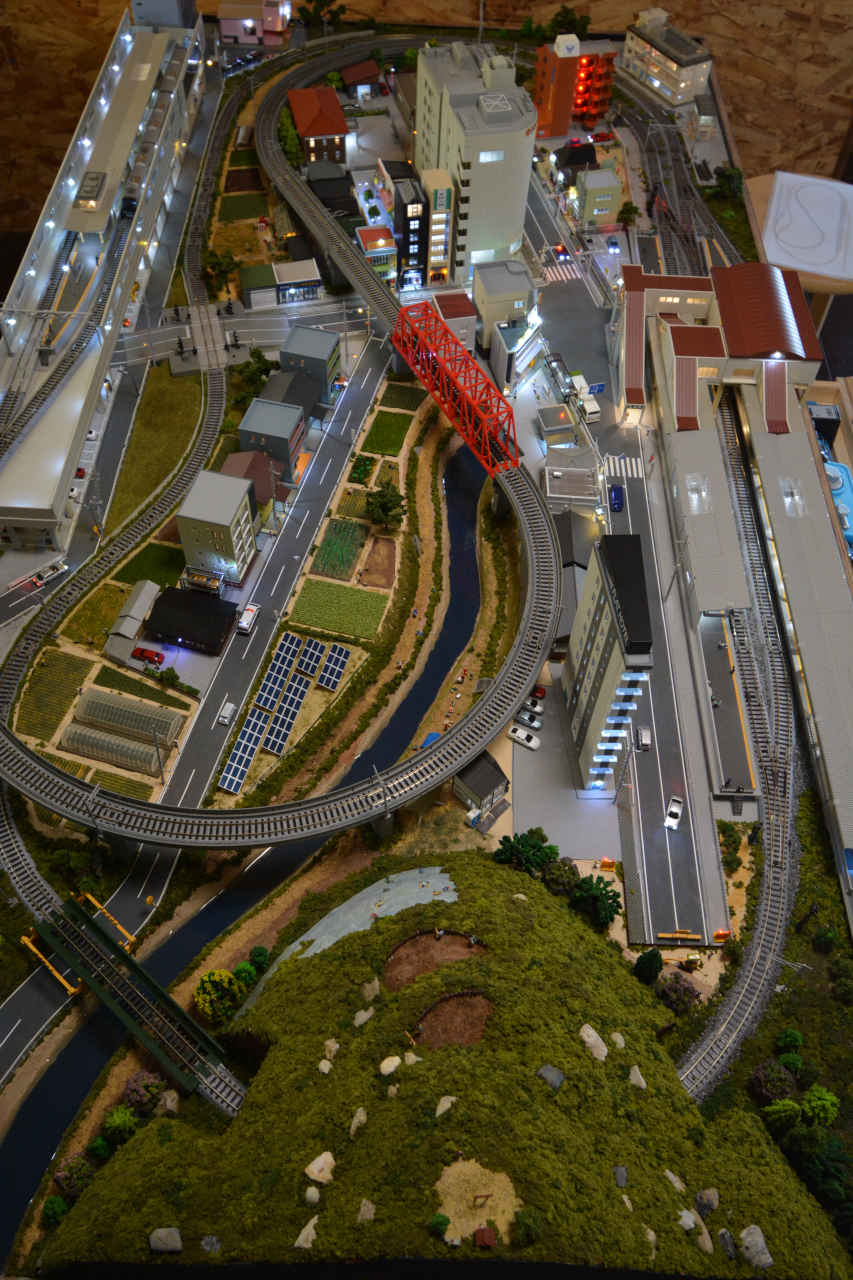

ここまでのレイアウト全容 ※ 2023/01/06 現在 †

オートバイと自転車 †

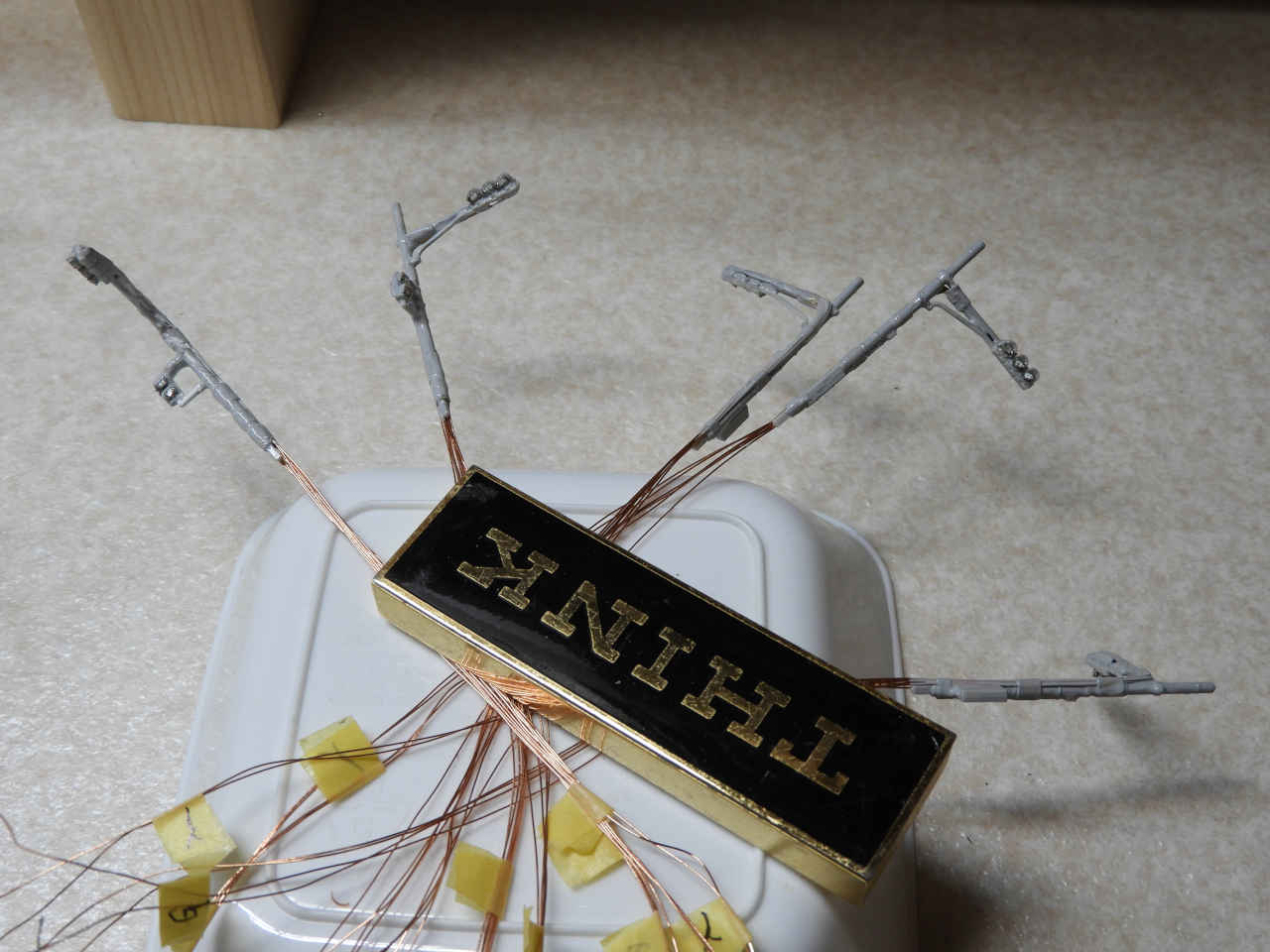

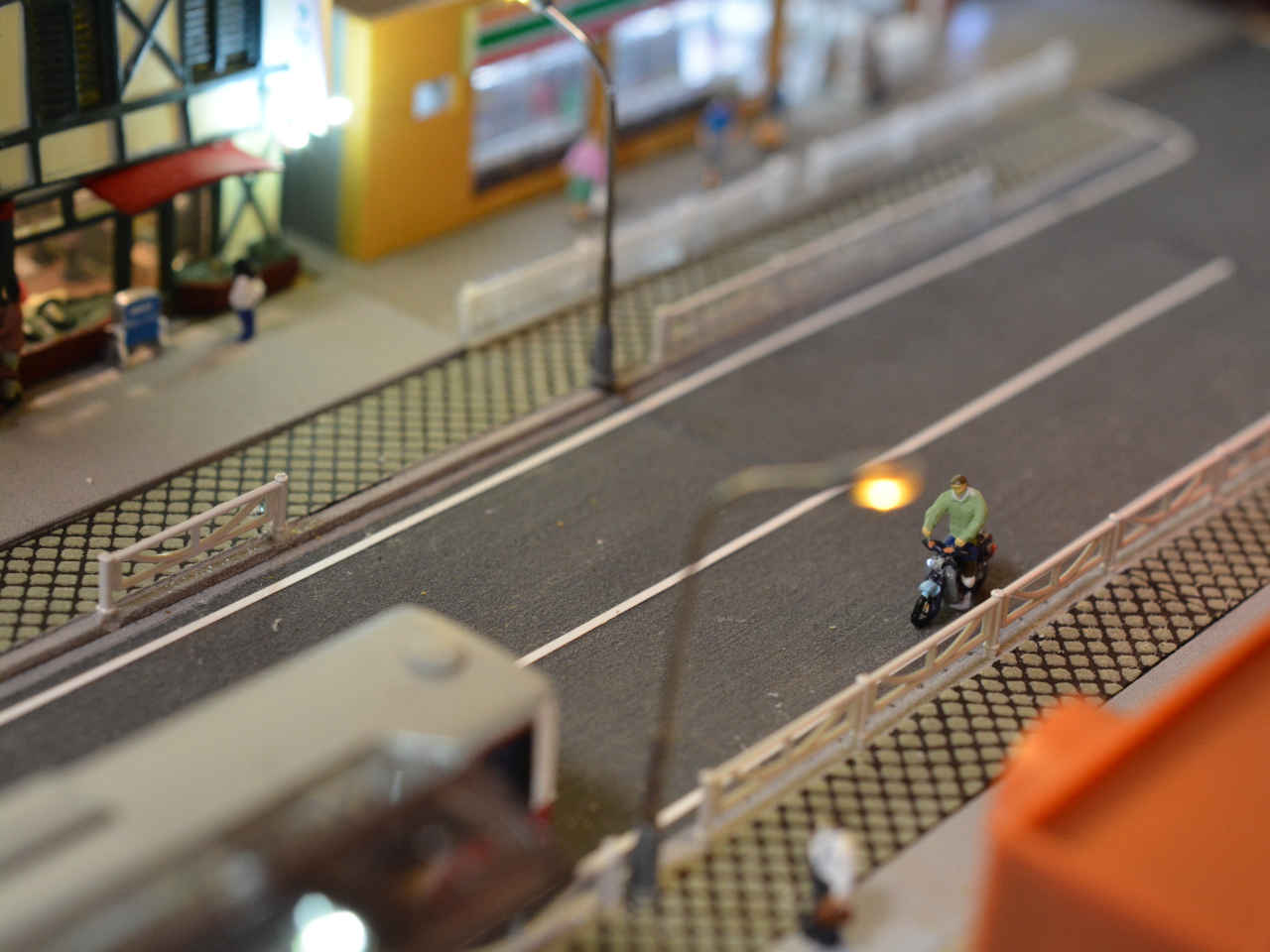

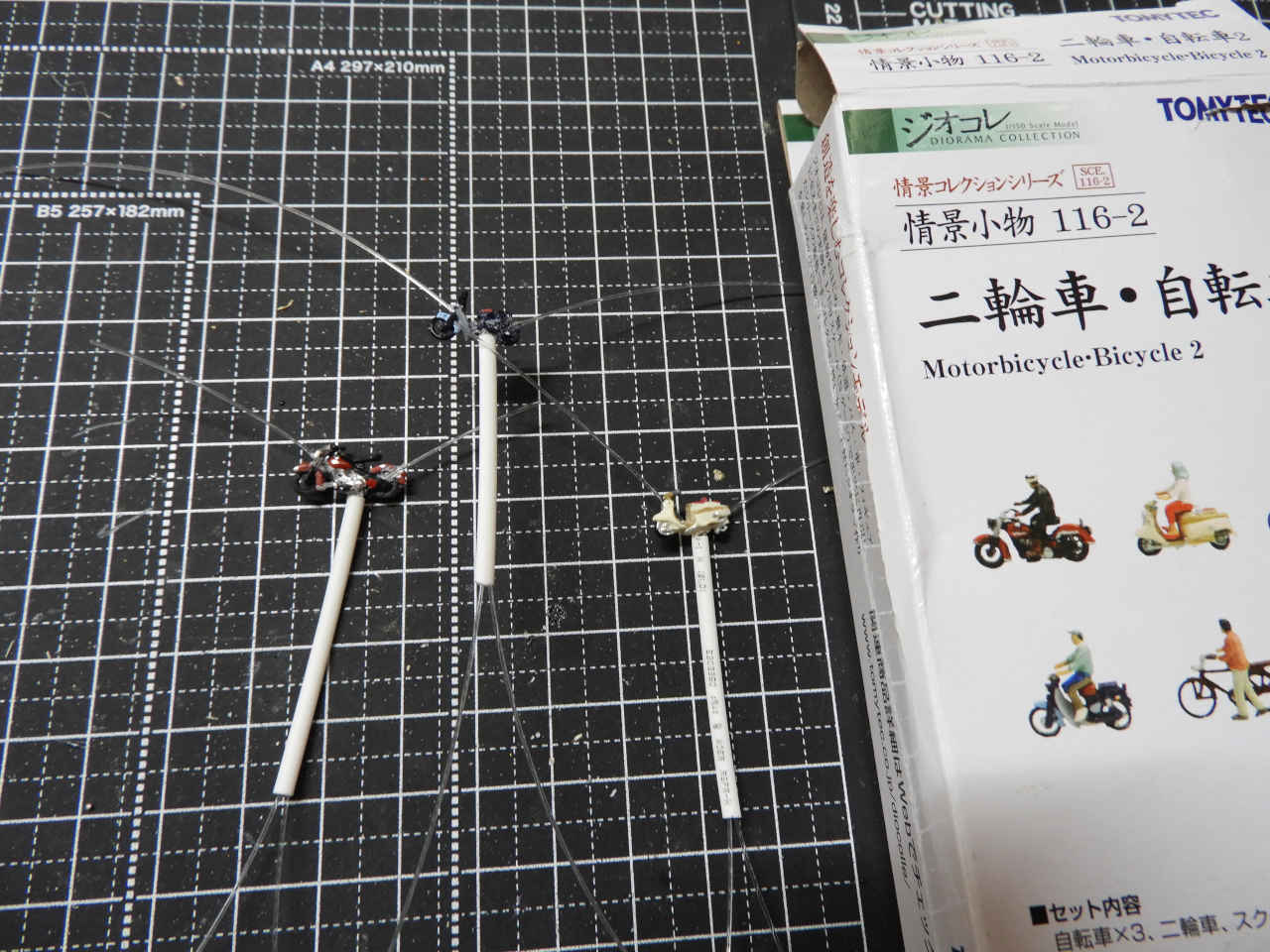

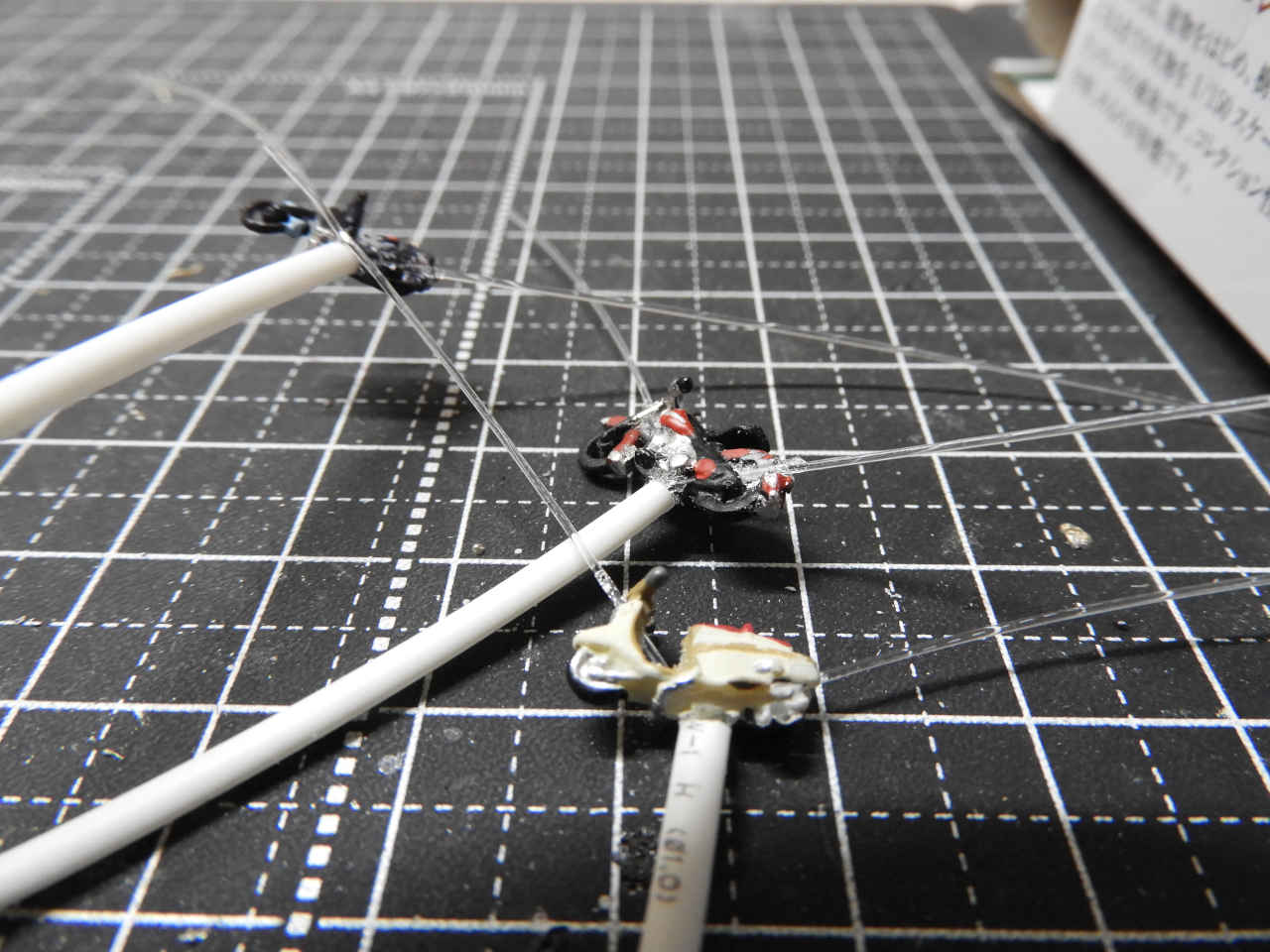

オートバイにはファイバー線を通してヘッドライトと尾灯を

道路に配置

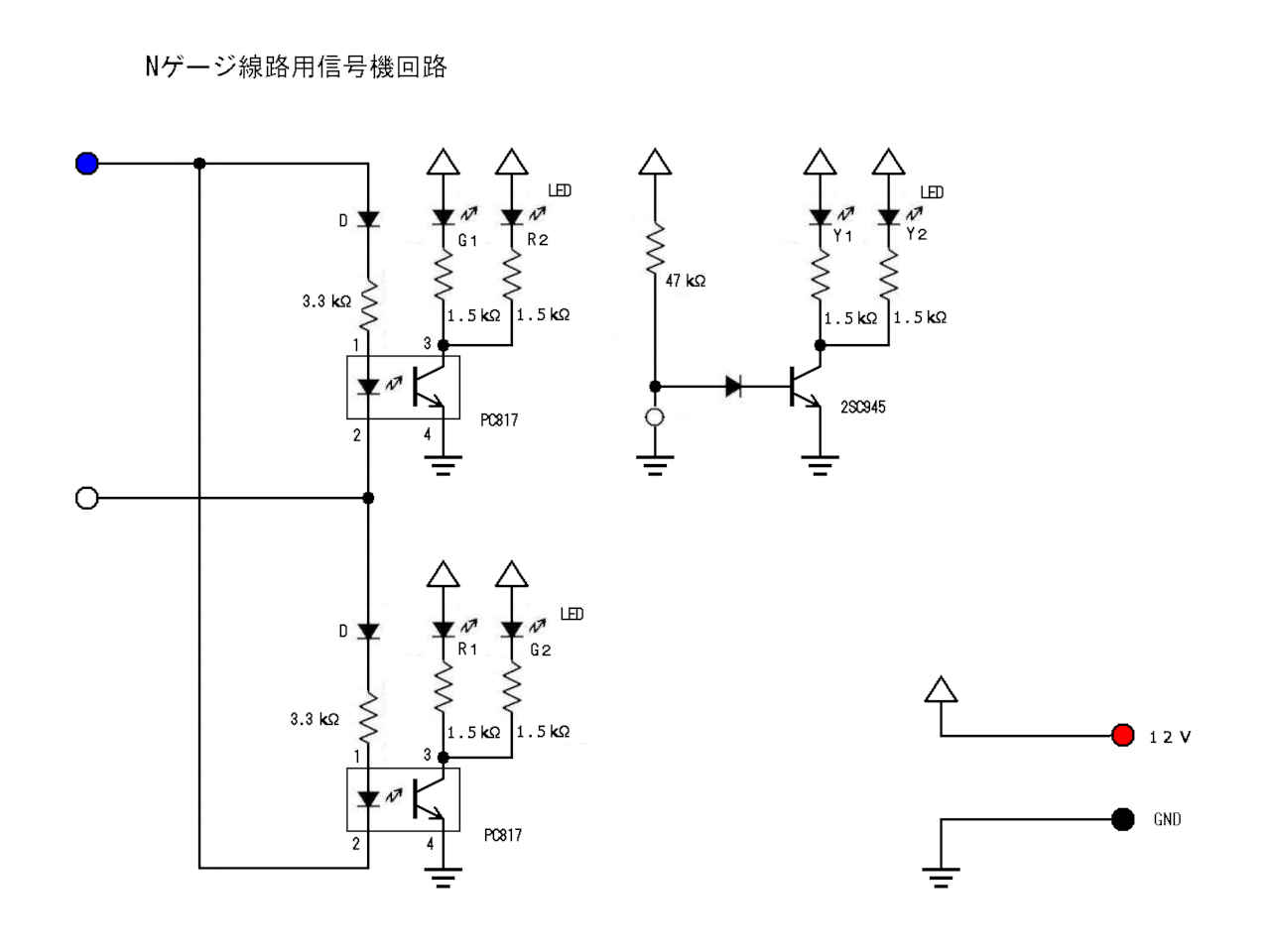

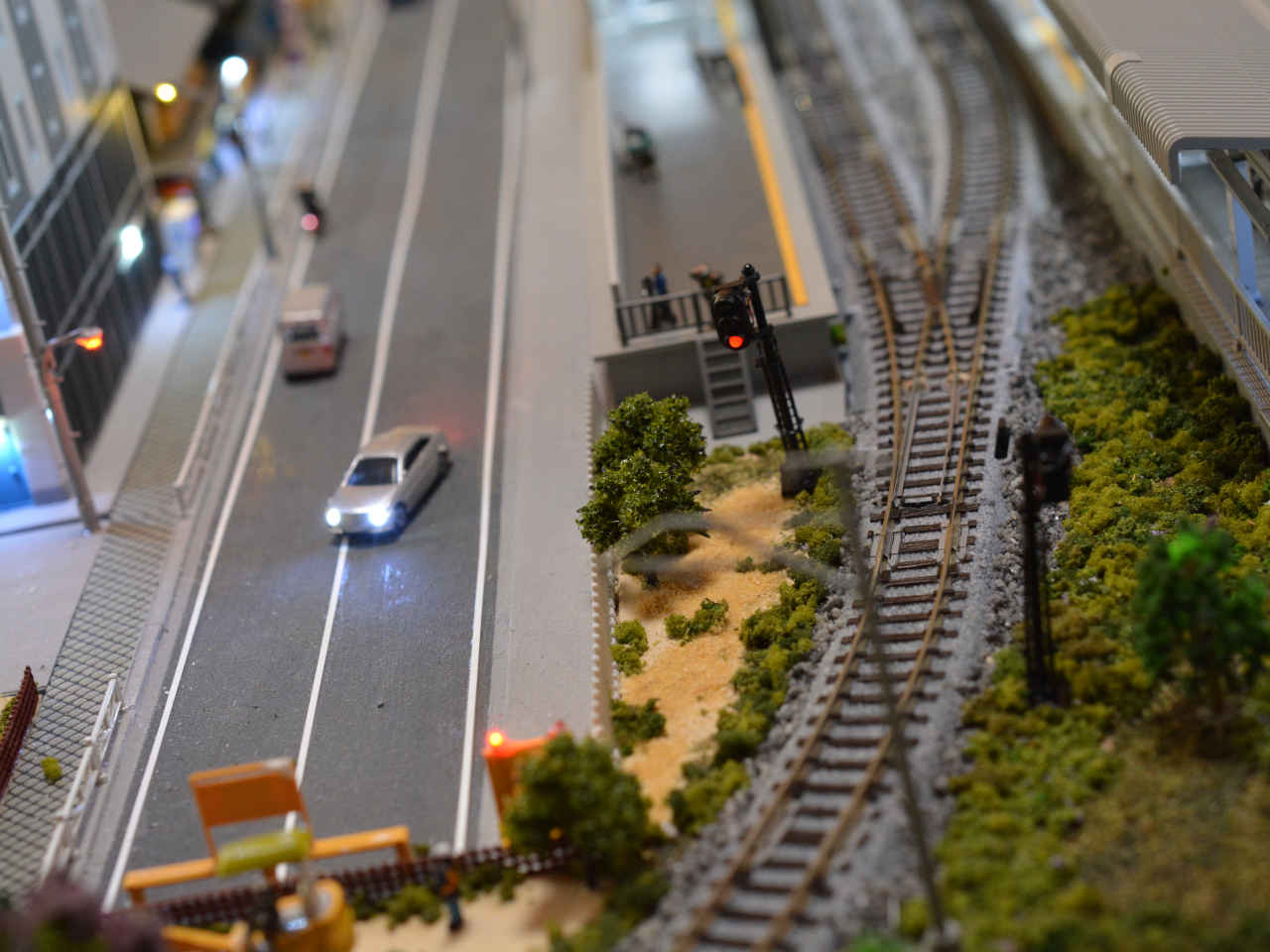

線路用信号機 †

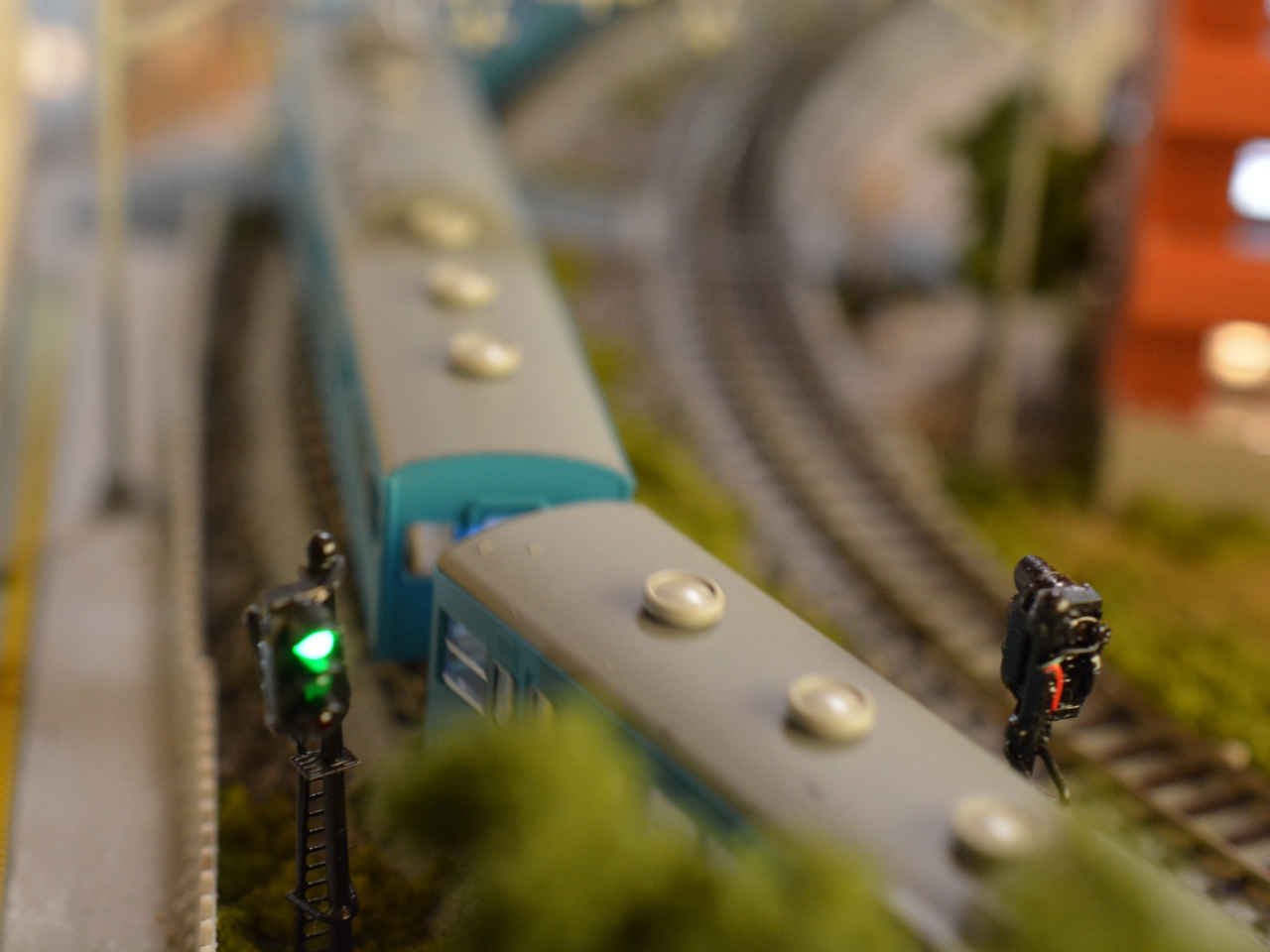

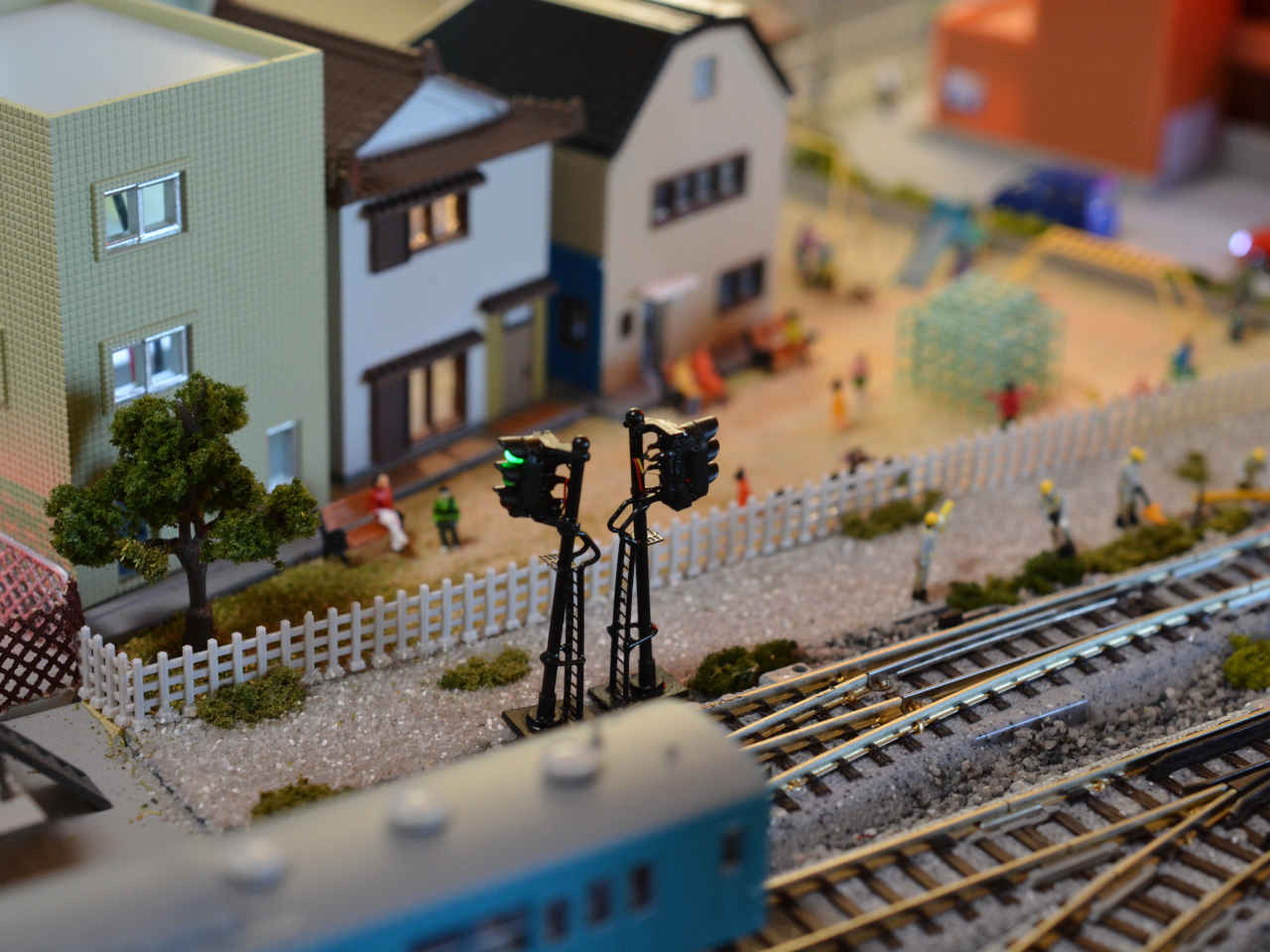

駅の近くの線路に信号機を

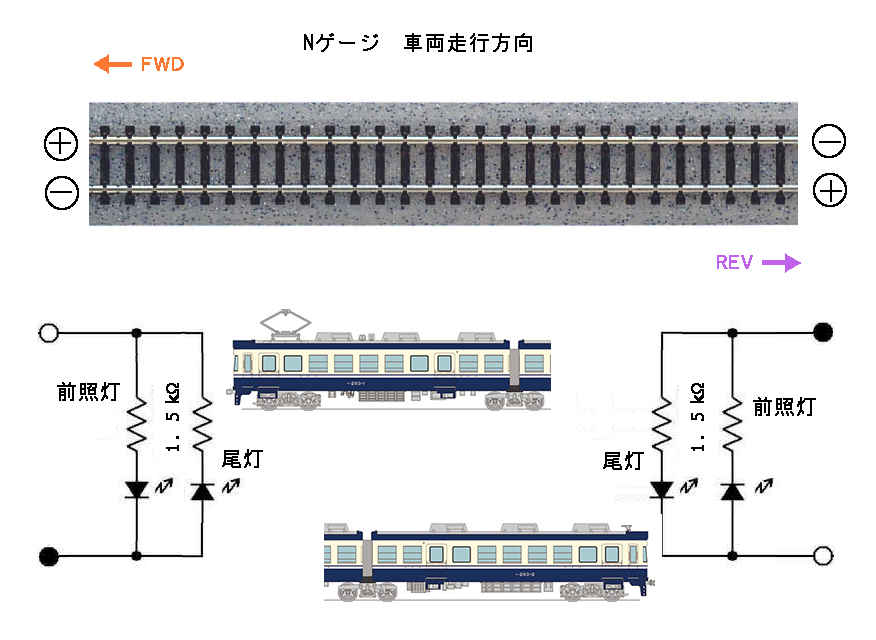

線路の極性で「緑／赤」を切り替えることに...

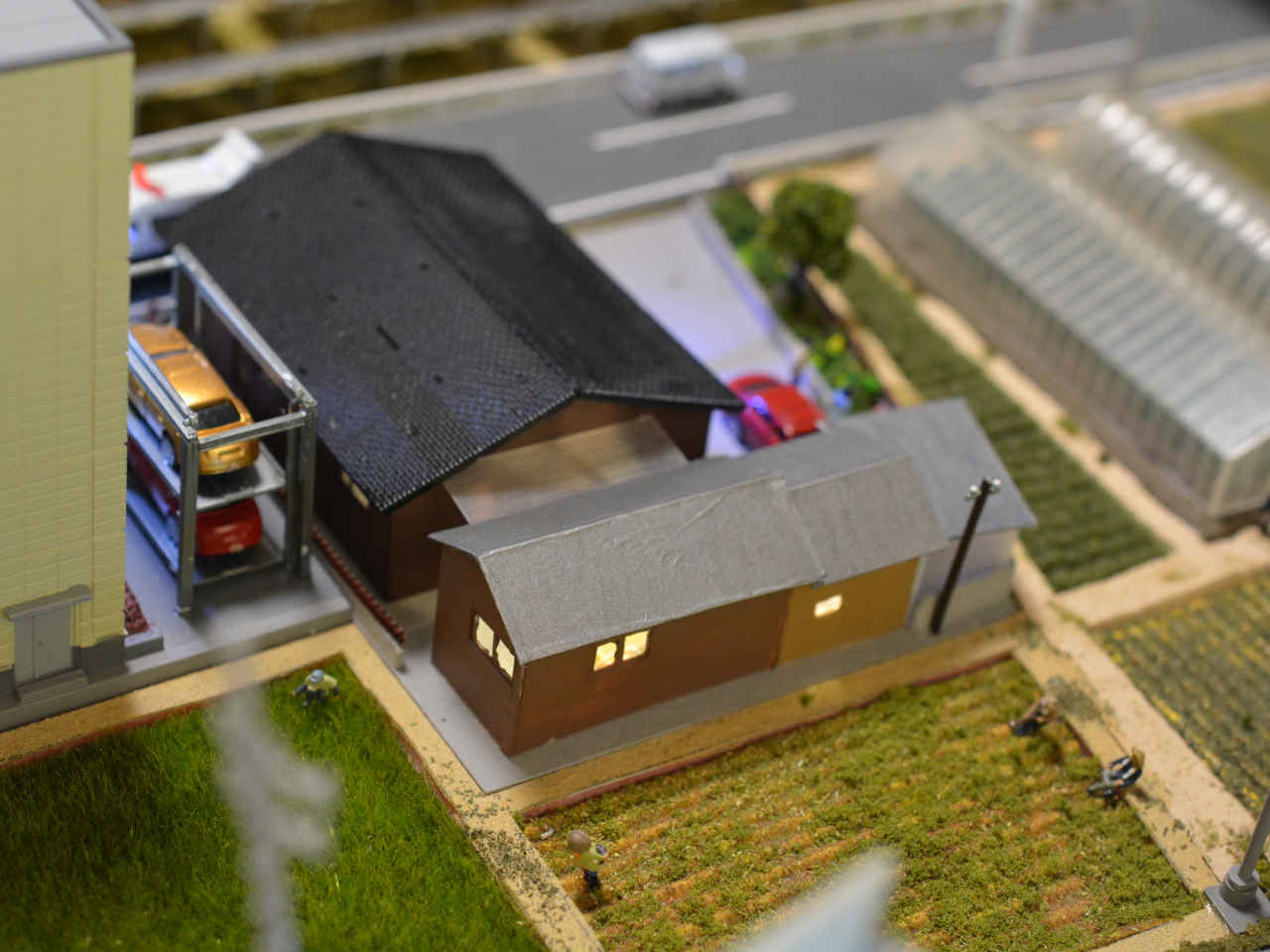

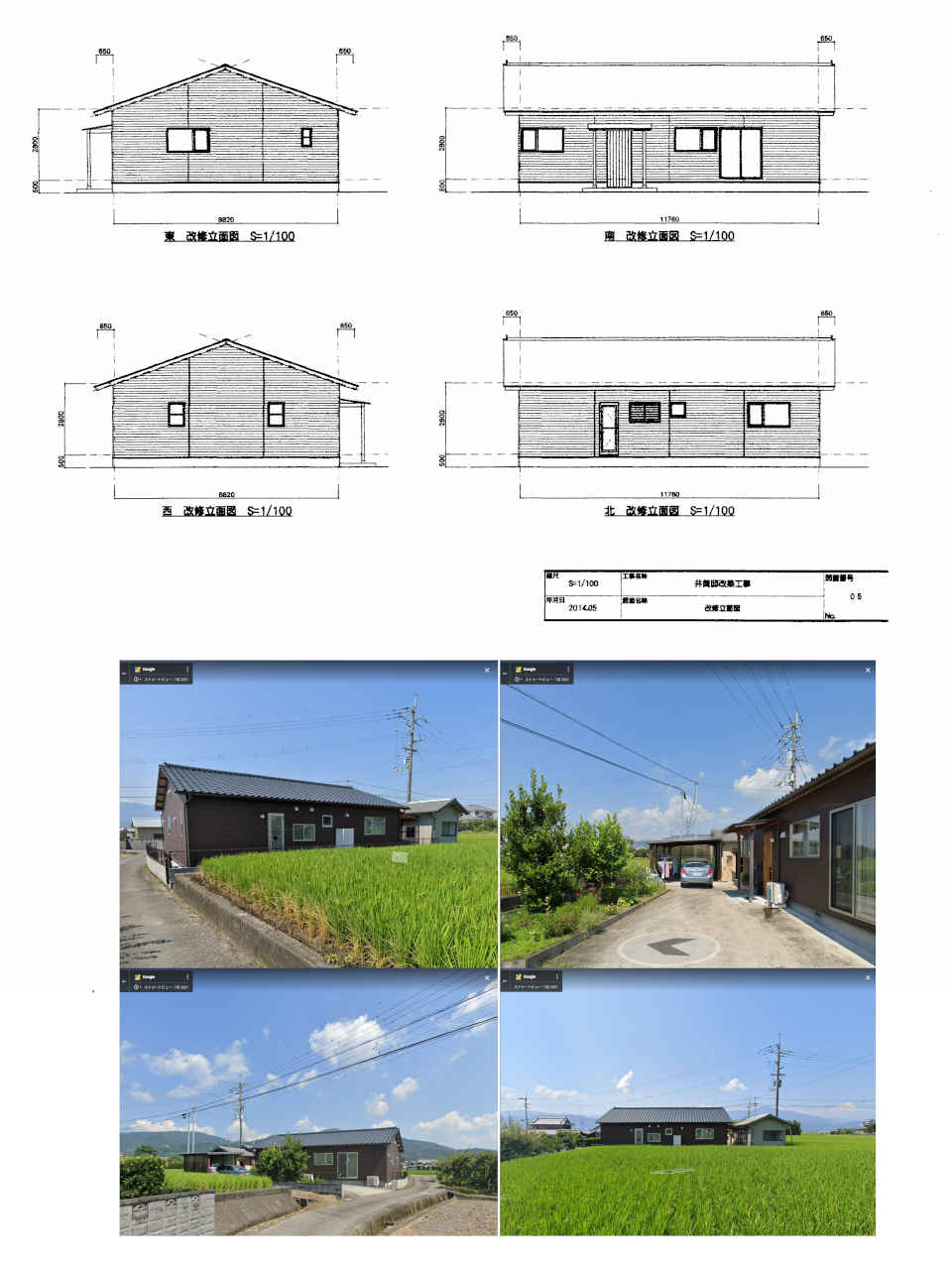

徳島の自宅を再現 †

実際の風景

Google Map のストリートビューを参考に

ひとまず完成！！！ ※ 2023/05/06 †
