OpenVINO™ Toolkit on VirtualBox †

　USB 機器の使用できる仮想環境 VirtualBox に　OpenVINO™ Toolkitをインストールする。
　Windows10 環境下の VirtualBox でのメモと発生したエラー・メッセージの分析などを忘備録として残しておく。

VirtualBox のインストール †

• オフィシャルサイト Download VirtualBoxの最新版を使用する。

  • 現在(2021/04/30) VirtualBox 6.1.22

  • 同じ版の Extension Pack も同時にダウンロードしておく。

• ネットワーク設定はブリッジ接続を使用する。


仮想マシンの起動 (Hyper-V を使用している場合の注意） †

• Hyper-v とは共存できない

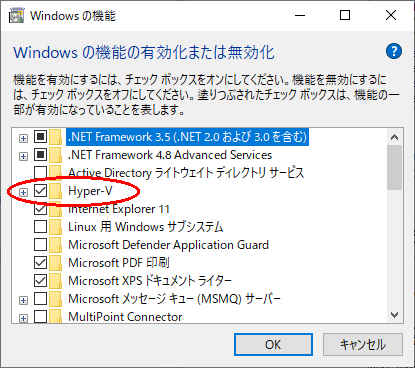

  Windows機能の追加と削除でチェックボックスをOFFしておく


• VirtualBoxを使用する場合の手順

  1. Hyper-V の仮想マシンをシャットダウンして Hyper-v マネージャーを終了。

  2. Hyper-V の機能を無効にしてから Windows を再起動。

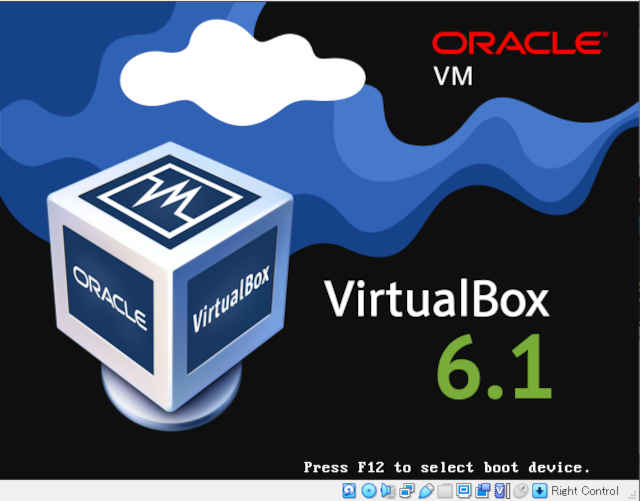

  3. VirtualBox の仮想マシンを起動する。


• Hyper-v を使用する場合の手順

  1. VirtualBox の仮想マシンをシャットダウンして VirtualBox を終了。

  2. Hyper-V の機能を有効にしてから Windows を再起動。

  3. Hyper-V のネットワークスイッチを再設定してネットワーク設定を確認。

  4. 仮想マシンを起動する。


仮想マシンを別の PC へ移行する方法 †

1. 仮想マシンをエクスポートする。

   • 「ファイル」メニューから「仮想アプライアンスのエクスポート」を選択

   • エクスポート先を指定して実行。

2. 移行先の PCで仮想マシンをインポートする。

   • 移行先の PC にはあらかじめ VirtualBox をインストールしておく

   • 「ファイル」メニューから「仮想アプライアンスのインポート」を選択

   • ネットワーク設定のチェックを外してインポート。

   • 移行した PC の環境に合わせてネットワークを再設定する。
     ディスプレイ設定の「3Dアクセラレータ」にチェックを入れる。

   • メモリー設定など、アラートが出ている項目がある場合は環境に合わせて設定し直す。

3. 仮想マシンを起動して動作を確認する。


エクスポートの前に仮想ディスクのサイズを縮小する方法 †

　仮想ディスクを「可変サイズのストレージ」にすると、一度使用した領域は確保されたままとなり、ゲストOSでファイルを削除しても仮想ディスクの容量は減らない。
　エクスポートの前に仮想ディスク容量を圧縮しておくとイメージファイルサイズを小さくできる。

■ ホストOS：Windows10 / ゲストOS：Ubuntu20.04 の場合の手順

1. ゲストOSで仮想ディスクの未使用領域にゼロを書き込む。(時間がかかる処理)


   $ sudo dd if=/dev/zero of=zero bs=4k

2. 上記のコマンドはディスク容量いっぱいまで./zeroファイルを作成するので、ディスクがいっぱいになった時点でエラー終了する。

3. ./zero ファイルを削除する。


   $ sudo rm zero

4. ゲストOS をすべてシャットダウンする。

5. ホストOS のコマンドプロンプトを起動し仮想ディスクの UUID を取得する。


   > cd C:\Program Files\Oracle\VirtualBox
   > VBoxManage.exe list hdds
       :
   UUID:           689905d9-985f-4c94-93f1-67fd3b692f47
   Parent UUID:    base
   State:          created
   Type:           normal (base)
   Location:       E:\VirtualBox\ubuntu-vbox_2021_4_mas\ubuntu-vbox_2021_4_mas-disk001.vdi
   Storage format: vdi
   Capacity:       262144 MBytes
   Encryption:     disabled
       :

6. VBoxManageコマンドで仮想ディスクを圧縮する。(時間がかかる処理)


   > VBoxManage.exe modifyhd 689905d9-985f-4c94-93f1-67fd3b692f47 --compact
   0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%

7. ホストOS 上で仮想ディスクのサイズが小さくなっていることを確認する。

• 関連サイト

  • VirtualBoxの仮想ディスク容量を圧縮する方法

  • VirtualBox - 仮想ディスクを圧縮する


AI テスト環境下の CPU 情報一覧 †

AI テスト環境のオペレーティングシステム †

• 凡例　　〇 実行環境　× 実行不可

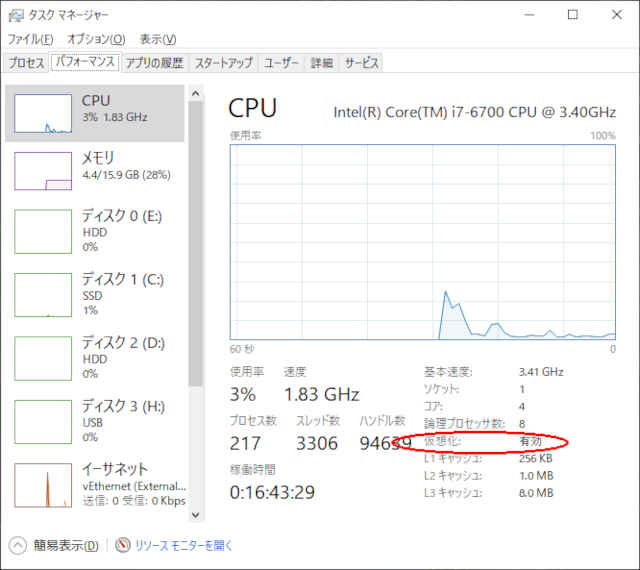

• VirtualBox はCPU のVT（インテル バーチャライゼーション・テクノロジー）を必要としないが、OpenVINO™ はVTxを前提に構築されているよう。


• Hyper-V が有効になっていると VirtualBox上のホストマシンからVTxが使えないようで VirtualBox を使う場合は必ず無効にしておく必要がある。


解決済みエラー †

FATAL ERROR: This OpenCV build doesn't support current CPU/HW configuration †

• 環境　: ノートPC「CF-B10」/ windows10 / VirtualBox / Ubuntu20.04 / OpenVINO™ 「2021.3」

• 発生時: OpenVINO™ ToolKit インストール後サンプルプログラムの実行時。


  ******************************************************************
  * FATAL ERROR:                                                   *
  * This OpenCV build doesn't support current CPU/HW configuration *
  *                                                                *
  * Use OPENCV_DUMP_CONFIG=1 environment variable for details      *
  ******************************************************************

  Required baseline features:
      ID=  2 (SSE) - OK
      ID=  3 (SSE2) - OK
      ID=  4 (SSE3) - OK
      ID=  5 (SSSE3) - OK
      ID=  6 (SSE4.1) - OK
      ID=  8 (POPCNT) - NOT AVAILABLE
      ID=  7 (SSE4.2) - OK
  terminate called after throwing an instance of 'cv::Exception'
    what():  OpenCV(4.5.2-openvino) ../opencv/modules/core/src/system.cpp:626: error: (-215:Assertion failed) Missing support for required CPU baseline features. Check OpenCV build configuration and required CPU/HW setup. in function 'initialize'

  /opt/intel/openvino_2021/deployment_tools/demo/utils.sh: 11 行:  8754 中止                  (コアダンプ) "$@"
  Error on or near line 198; exiting with status 1

• 対処法: Hyper-V のインストールを解除した。


  • Hyper-V がアクティブな状態だと VirtualBox が使えない。
    「コントロールパネル」→「プログラムのアンインストール」→「Windowsの機能の有効化または無効化」のチェックを外す。

• 関連サイト

  • VirtualBox起動とVirtualBox上でのディープラーニング環境動作に関する問題と確認?法について

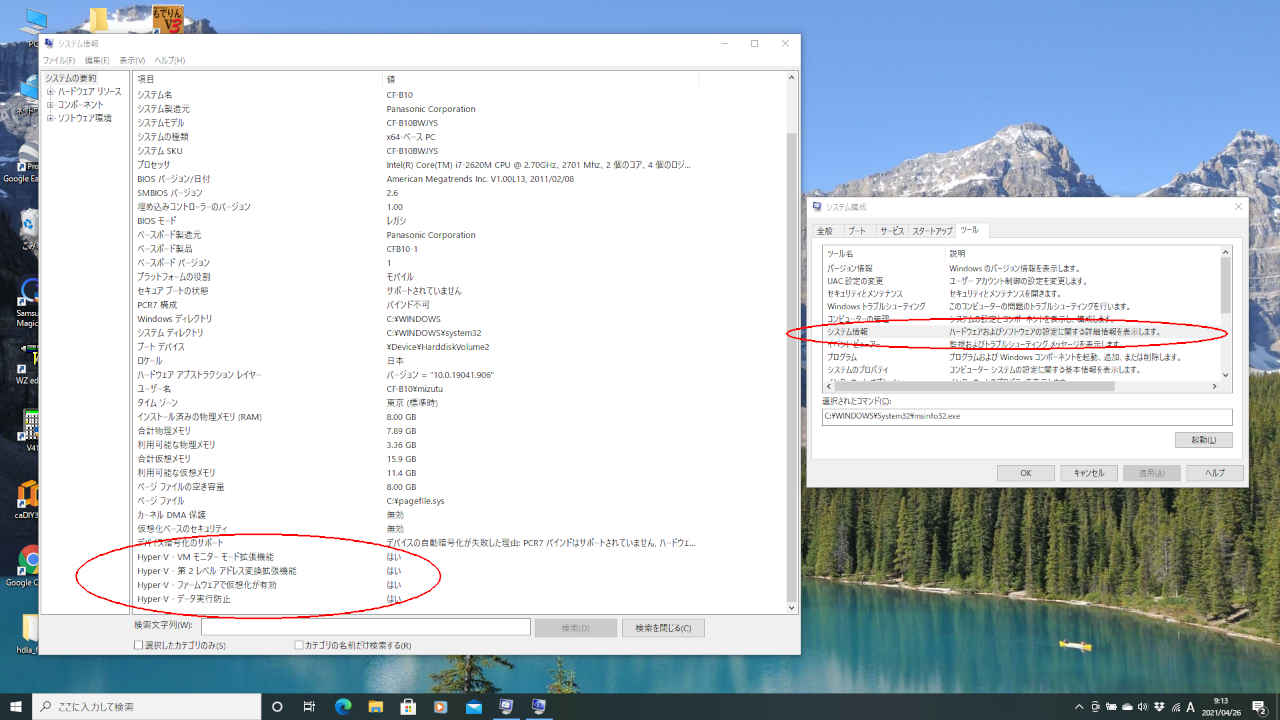

  • Oracle VM VirtualBox のシステム要件

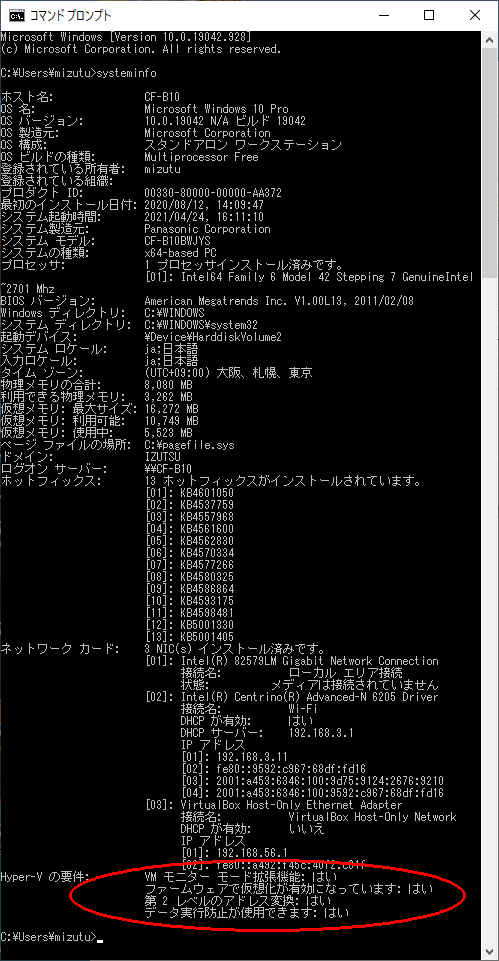

  • Windows 10 Hyper-V のシステム要件

• VT（インテル バーチャライゼーション・テクノロジー）非対応の CPU マシンで OpenVINO™ を動作させると同様のエラーが発生する。残念ながらこの場合は利用不可。


[ ERROR ] Can not init Myriad device: NC_ERROR †

• 対処法: VirtualBox USBデバイスの設定を追加


  USB Configuration
  You must enable a USB 3.0 controller and create USB whitelist filters for the virtual machine. The USB 3.0 feature requires the VirtualBox Extension Pack.

  Shut down the virtual machine
  With the virtual machine selected on the VirtualBox Manager:
  Open Settings -> USB
  Check “Enable USB Controller”
  Check “USB 3.0 (xHCI) Controller”
  Add a new USB filter with Vendor ID: 03e7
  The other filter fields can be blank.
  Add a new USB filter with Vendor ID: 040e
  The other filter fields can be blank.

• 関連サイト

  • Can not init Myriad device: NC_ERROR

  • Installation and Configuration with a Virtual Machine


DRM_IOCTL_I915_GEM_APERTURE failed: Invalid argument †

　※ OpenVINO™「2021.4」版ではこのエラーは解消された。(2021/0811 更新 )

• 環境　: ノートPC「CF-B10」/ windows10 / VirtualBox / Ubuntu20.04 / OpenVINO™ 「2021.3」

• 発生時: 端末ターミナルの最初の起動時に発生、2度目の起動以降は発生しない。


  DRM_IOCTL_I915_GEM_APERTURE failed: Invalid argument
  Assuming 131072kB available aperture size.
  May lead to reduced performance or incorrect rendering.
  get chip id failed: -1 [22]
  param: 4, val: 0
  DRM_IOCTL_I915_GEM_APERTURE failed: Invalid argument
  Assuming 131072kB available aperture size.
  May lead to reduced performance or incorrect rendering.
  get chip id failed: -1 [22]
  param: 4, val: 0
  DRM_IOCTL_I915_GEM_APERTURE failed: Invalid argument
  Assuming 131072kB available aperture size.
  May lead to reduced performance or incorrect rendering.
  get chip id failed: -1 [22]
  param: 4, val: 0
  [setupvars.sh] OpenVINO environment initialized
  mizutu@ubuntu2004dk-vbox:~$

• 調査内容
  • このエラーは 「端末ターミナル」起動時に発生するが、「vainfo」コマンドで再現することができる。

    ▼　「Core™ i7-6500」 実行例
    ▲　「Core™ i7-6500」 実行例

    $ vainfo
    libva info: VA-API version 1.10.0
    libva info: User environment variable requested driver 'iHD'
    libva info: Trying to open /opt/intel/mediasdk/lib64/iHD_drv_video.so
    libva info: Found init function __vaDriverInit_1_10
    DRM_IOCTL_I915_GEM_APERTURE failed: Invalid argument
    Assuming 131072kB available aperture size.
    May lead to reduced performance or incorrect rendering.
    get chip id failed: -1 [22]
    param: 4, val: 0
    libva error: /opt/intel/mediasdk/lib64/iHD_drv_video.so init failed
    libva info: va_openDriver() returns 18
    vaInitialize failed with error code 18 (invalid parameter),exit

• Intel® CPU のハードウェアアクセラレーションに関するエラーのよう。第10世代以降のマシンでは発生していない。

  ▼　「Core™ i5-10210U」 実行例
  ▲　「Core™ i5-10210U」 実行例

  $ vainfo
  libva info: VA-API version 1.10.0
  libva info: User environment variable requested driver 'iHD'
  libva info: Trying to open /opt/intel/mediasdk/lib64/iHD_drv_video.so
  libva info: Found init function __vaDriverInit_1_10
  libva info: va_openDriver() returns 0
  vainfo: VA-API version: 1.10 (libva 2.6.0)
  vainfo: Driver version: Intel iHD driver for Intel(R) Gen Graphics - 20.4.5 (74e2f11)
  vainfo: Supported profile and entrypoints
        VAProfileNone                   :	VAEntrypointVideoProc
        VAProfileNone                   :	VAEntrypointStats
        VAProfileMPEG2Simple            :	VAEntrypointVLD
        VAProfileMPEG2Simple            :	VAEntrypointEncSlice
        VAProfileMPEG2Main              :	VAEntrypointVLD
        VAProfileMPEG2Main              :	VAEntrypointEncSlice
        VAProfileH264Main               :	VAEntrypointVLD
        VAProfileH264Main               :	VAEntrypointEncSlice
        VAProfileH264Main               :	VAEntrypointFEI
        VAProfileH264Main               :	VAEntrypointEncSliceLP
        VAProfileH264High               :	VAEntrypointVLD
        VAProfileH264High               :	VAEntrypointEncSlice
        VAProfileH264High               :	VAEntrypointFEI
        VAProfileH264High               :	VAEntrypointEncSliceLP
        VAProfileVC1Simple              :	VAEntrypointVLD
        VAProfileVC1Main                :	VAEntrypointVLD
        VAProfileVC1Advanced            :	VAEntrypointVLD
        VAProfileJPEGBaseline           :	VAEntrypointVLD
        VAProfileJPEGBaseline           :	VAEntrypointEncPicture
        VAProfileH264ConstrainedBaseline:	VAEntrypointVLD
        VAProfileH264ConstrainedBaseline:	VAEntrypointEncSlice
        VAProfileH264ConstrainedBaseline:	VAEntrypointFEI
        VAProfileH264ConstrainedBaseline:	VAEntrypointEncSliceLP
        VAProfileVP8Version0_3          :	VAEntrypointVLD
        VAProfileVP8Version0_3          :	VAEntrypointEncSlice
        VAProfileHEVCMain               :	VAEntrypointVLD
        VAProfileHEVCMain               :	VAEntrypointEncSlice
        VAProfileHEVCMain               :	VAEntrypointFEI
        VAProfileHEVCMain10             :	VAEntrypointVLD
        VAProfileHEVCMain10             :	VAEntrypointEncSlice
        VAProfileVP9Profile0            :	VAEntrypointVLD
        VAProfileVP9Profile2            :	VAEntrypointVLD

  ▼　「Core™ i7-1185G7」 実行例
  ▲　「Core™ i7-1185G7」 実行例

  $ vainfo
  libva info: VA-API version 1.10.0
  libva info: User environment variable requested driver 'iHD'
  libva info: Trying to open /opt/intel/mediasdk/lib64/iHD_drv_video.so
  libva info: Found init function __vaDriverInit_1_10
  libva info: va_openDriver() returns 0
  vainfo: VA-API version: 1.10 (libva 2.6.0)
  vainfo: Driver version: Intel iHD driver for Intel(R) Gen Graphics - 20.4.5 (74e2f11)
  vainfo: Supported profile and entrypoints
        VAProfileNone                   :	VAEntrypointVideoProc
        VAProfileNone                   :	VAEntrypointStats
        VAProfileMPEG2Simple            :	VAEntrypointVLD
        VAProfileMPEG2Simple            :	VAEntrypointEncSlice
        VAProfileMPEG2Main              :	VAEntrypointVLD
        VAProfileMPEG2Main              :	VAEntrypointEncSlice
        VAProfileH264Main               :	VAEntrypointVLD
        VAProfileH264Main               :	VAEntrypointEncSlice
        VAProfileH264Main               :	VAEntrypointFEI
        VAProfileH264Main               :	VAEntrypointEncSliceLP
        VAProfileH264High               :	VAEntrypointVLD
        VAProfileH264High               :	VAEntrypointEncSlice
        VAProfileH264High               :	VAEntrypointFEI
        VAProfileH264High               :	VAEntrypointEncSliceLP
        VAProfileVC1Simple              :	VAEntrypointVLD
        VAProfileVC1Main                :	VAEntrypointVLD
        VAProfileVC1Advanced            :	VAEntrypointVLD
        VAProfileJPEGBaseline           :	VAEntrypointVLD
        VAProfileJPEGBaseline           :	VAEntrypointEncPicture
        VAProfileH264ConstrainedBaseline:	VAEntrypointVLD
        VAProfileH264ConstrainedBaseline:	VAEntrypointEncSlice
        VAProfileH264ConstrainedBaseline:	VAEntrypointFEI
        VAProfileH264ConstrainedBaseline:	VAEntrypointEncSliceLP
        VAProfileVP8Version0_3          :	VAEntrypointVLD
        VAProfileHEVCMain               :	VAEntrypointVLD
        VAProfileHEVCMain               :	VAEntrypointEncSlice
        VAProfileHEVCMain               :	VAEntrypointFEI
        VAProfileHEVCMain               :	VAEntrypointEncSliceLP
        VAProfileHEVCMain10             :	VAEntrypointVLD
        VAProfileHEVCMain10             :	VAEntrypointEncSlice
        VAProfileHEVCMain10             :	VAEntrypointEncSliceLP
        VAProfileVP9Profile0            :	VAEntrypointVLD
        VAProfileVP9Profile1            :	VAEntrypointVLD
        VAProfileVP9Profile2            :	VAEntrypointVLD
        VAProfileVP9Profile3            :	VAEntrypointVLD
        VAProfileHEVCMain12             :	VAEntrypointVLD
        VAProfileHEVCMain12             :	VAEntrypointEncSlice
        VAProfileHEVCMain422_10         :	VAEntrypointVLD
        VAProfileHEVCMain422_10         :	VAEntrypointEncSlice
        VAProfileHEVCMain422_12         :	VAEntrypointVLD
        VAProfileHEVCMain422_12         :	VAEntrypointEncSlice
        VAProfileHEVCMain444            :	VAEntrypointVLD
        VAProfileHEVCMain444            :	VAEntrypointEncSliceLP
        VAProfileHEVCMain444_10         :	VAEntrypointVLD
        VAProfileHEVCMain444_10         :	VAEntrypointEncSliceLP
        VAProfileHEVCMain444_12         :	VAEntrypointVLD
        VAProfileHEVCSccMain            :	VAEntrypointVLD
        VAProfileHEVCSccMain            :	VAEntrypointEncSliceLP
        VAProfileHEVCSccMain10          :	VAEntrypointVLD
        VAProfileHEVCSccMain10          :	VAEntrypointEncSliceLP
        VAProfileHEVCSccMain444         :	VAEntrypointVLD
        VAProfileHEVCSccMain444         :	VAEntrypointEncSliceLP
        VAProfileAV1Profile0            :	VAEntrypointVLD
        VAProfileHEVCSccMain444_10      :	VAEntrypointVLD
        VAProfileHEVCSccMain444_10      :	VAEntrypointEncSliceLP

  ▼　「Celeron® J4005」 実行例
  ▲　「Celeron® J4005」 実行例

  $ vainfo
  libva info: VA-API version 1.10.0
  libva info: User environment variable requested driver 'iHD'
  libva info: Trying to open /opt/intel/mediasdk/lib64/iHD_drv_video.so
  libva info: Found init function __vaDriverInit_1_10
  libva info: va_openDriver() returns 0
  vainfo: VA-API version: 1.10 (libva 2.6.0)
  vainfo: Driver version: Intel iHD driver for Intel(R) Gen Graphics - 20.4.5 (74e2f11)
  vainfo: Supported profile and entrypoints
        VAProfileNone                   :	VAEntrypointVideoProc
        VAProfileNone                   :	VAEntrypointStats
        VAProfileMPEG2Simple            :	VAEntrypointVLD
        VAProfileMPEG2Main              :	VAEntrypointVLD
        VAProfileH264Main               :	VAEntrypointVLD
        VAProfileH264Main               :	VAEntrypointEncSlice
        VAProfileH264Main               :	VAEntrypointFEI
        VAProfileH264Main               :	VAEntrypointEncSliceLP
        VAProfileH264High               :	VAEntrypointVLD
        VAProfileH264High               :	VAEntrypointEncSlice
        VAProfileH264High               :	VAEntrypointFEI
        VAProfileH264High               :	VAEntrypointEncSliceLP
        VAProfileVC1Simple              :	VAEntrypointVLD
        VAProfileVC1Main                :	VAEntrypointVLD
        VAProfileVC1Advanced            :	VAEntrypointVLD
        VAProfileJPEGBaseline           :	VAEntrypointVLD
        VAProfileJPEGBaseline           :	VAEntrypointEncPicture
        VAProfileH264ConstrainedBaseline:	VAEntrypointVLD
        VAProfileH264ConstrainedBaseline:	VAEntrypointEncSlice
        VAProfileH264ConstrainedBaseline:	VAEntrypointFEI
        VAProfileH264ConstrainedBaseline:	VAEntrypointEncSliceLP
        VAProfileVP8Version0_3          :	VAEntrypointVLD
        VAProfileHEVCMain               :	VAEntrypointVLD
        VAProfileHEVCMain               :	VAEntrypointEncSlice
        VAProfileHEVCMain               :	VAEntrypointFEI
        VAProfileHEVCMain10             :	VAEntrypointVLD
        VAProfileHEVCMain10             :	VAEntrypointEncSlice
        VAProfileVP9Profile0            :	VAEntrypointVLD
        VAProfileVP9Profile2            :	VAEntrypointVLD

• 結論
  • OpenVINO™ ツールキットの「依存関係の外部パッケージ」のインストール時にインストールされるよう。

  • 「パフォーマンスの低下や不適切なレンダリングにつながる可能性がある」とのメッセージがあるが、古い世代のCPU に関することなのでとりあえずは無視することにする。


• 関連サイト

  • DRM_IOCTL_I915_GEM_APERTURE failed: Invalid argument



未解決案件 †

更新履歴 †

• 2021/04/27 初版

• 2021/04/30 VirtualBox の環境設定に変更

• 2021/05/19 vainfo に関する調査

• 2021/06/11 Core™ i3-1115G4 CPU追加

• 2021/08/11 VirtualBox 仮想ディスクの圧縮追加



参考資料 †

OpenVINO™ Toolkit システム要件 †

　Install Intel® Distribution of OpenVINO™ toolkit for Linux* より抜粋 (機械翻訳)

ハードウェア †

• 第6世代から第11世代のインテル®コア™プロセッサ、インテル®Xeon®プロセッサ

• 第3世代インテル®Xeon®スケーラブルプロセッサ(以前のコードはクーパーレイク)

• インテル®Xeon®スケーラブルプロセッサ(旧スカイレイクとカスケードレイク)

• インテル・アトム®プロセッサー ® ストリーミング SIMD 拡張 4.1 (インテル ® SSE4.1) のサポート

• インテル・ペンティアム®プロセッサー N4200/5、N3350/5、または N3450/5 (インテル ® HD グラフィックス付き)

• インテル®ニューラルコンピュートスティック2

• インテル®ビジョン・アクセラレーター・デザイン ®モビディウス™VP
  メモ: OpenVINO™2020.4 リリースではインテル®モビディウス™ニューラルコンピュートスティックはサポートされなくなりました。


プロセッサノート: †

• プロセッサグラフィックスは、すべてのプロセッサに含まれていません。プロセッサーの詳細については、製品仕様を参照してください。

• プロセッサ グラフィックスをサポートするチップセットは、Intel® Xeon® プロセッサに必要です。


オペレーティング システム †

• Ubuntu 18.04.x 長期サポート (LTS), 64 ビット

• Ubuntu 20.04.0 長期サポート (LTS), 64 ビット

• CentOS 7.6、64ビット(ターゲットのみ)

• Yoctoプロジェクトv3.0、64ビット(ターゲットのみで、変更が必要)



Windows10 仮想化環境の確認方法 †

• システム情報 (msinfo)


  　コルタナで［msinfo］と検索し、システム情報を起動。または「msconfig」と検索しシステム構成を起動、表示された候補の［システム情報］をクリックして起動。下の方に、「Hyper-V」の動作要件が表示される。

• タスクマネージャー


  　「CTRL + Alt + Del」で「タスクマネージャー」を起動。

• systeminfo


  　「コマンドプロンプト」から systeminfo で起動。(起動できない場合もあり)



CPU ハードウエアに関して †

• CPU 詳細 オフィシャルサイト
  • Product Specifications

  • CPU 検索

• CPU 性能リスト（2009年10月23日時点のリスト）
  • VT/Intel Virtualization Technology 対応CPUリスト
• OpenCVから参照される環境変数
