Neural Compute Application Zoo (ncappzoo) †

　Neural Compute Application ZooというGitHubにて公開されているサイトから Neural Compute Stick 2 とRaspberryPi でディープラーニングの推論アプリケーションを実習する。(その１)

Neural Compute Application Zoo (ncappzoo)
参考資料

※ 最終更新:2021/02/28　

↑

「Neural Compute Application Zoo」の準備 †

概要 → https://github.com/movidius/ncappzoo/ より

　Welcome to the Neural Compute Application Zoo (ncappzoo). This repository is a place for any interested developers to share their projects (code and Neural Network content) that make use of the Intel® Neural Compute Stick 2 (Intel® NCS2) or the original Intel® Movidius™ Neural Compute Stick and the Deep Learning Deployment Toolkit (DLDT) portion of the OpenVINO™ Toolkit.
　The ncappzoo is a community repository with many content owners and maintainers. All ncappzoo content is open source and being made available in this central location for others to download, experiment with, modify, build upon, and learn from.

　(機械翻訳) ニューラルコンピューティングアプリケーション動物園(ncappzoo)へようこそ。このリポジトリは、興味のある開発者が、インテル®ニューラルコンピュートスティック2(インテル®NCS2)またはオリジナルのインテル®モビディウス™ニューラルコンピュートスティック、およびOpenVINO™ツールキットのディープラーニング展開ツールキット(DLDT)部分を利用してプロジェクト(コードとニューラルネットワークコンテンツ)を共有する場所です。
　ncappzooは、多くのコンテンツ所有者とメンテナを持つコミュニティリポジトリです。すべてのncappzooコンテンツはオープンソースであり、他のユーザーがダウンロード、実験、変更、ビルド、学習を行うためのこの中央の場所で利用可能になります。

OpenVINO™ToolKit 2021.1 インストール済みの環境下で使用する。
※ サイトでは「2020.1」のバージョンでの検証のよう。

↑

Raspberry Pi 上で直接インストール †

GitHub から一括ダウンロード

pi@raspberrypi:~ $ git clone https://github.com/movidius/ncappzoo.git
Cloning into 'ncappzoo'...
remote: Enumerating objects: 2, done.
remote: Counting objects: 100% (2/2), done.
remote: Compressing objects: 100% (2/2), done.
remote: Total 7160 (delta 0), reused 0 (delta 0), pack-reused 7158
Receiving objects: 100% (7160/7160), 576.59 MiB | 2.08 MiB/s, done.
Resolving deltas: 100% (4456/4456), done.

ディレクトリ「ncappzoo」が作成される。

pi@raspberrypi-mas:~ $ ls
Bookshelf  Documents  Music     Public     Videos  cq        work-opencv
Desktop    Downloads  Pictures  Templates  build   ncappzoo  workspace

モデルオプティマイザーをインストール & 環境設定
Raspbian OS 用の OpenVINO™ ツールキットのインテル®ディストリビューションには、モデルオプティマイザは含まれていない。ncappzooを使用するには、OpenVINO™ディープラーニング開発ツールキット (DLDT) のオープンソースバージョンを複製し、そのバージョンのモデルオプティマイザーを使用する必要がある

pi@raspberrypi:~ $ git clone https://github.com/opencv/dldt.git
Cloning into 'dldt'...
remote: Enumerating objects: 99045, done.
remote: Total 99045 (delta 0), reused 0 (delta 0), pack-reused 99045
Receiving objects: 100% (99045/99045), 111.09 MiB | 1.60 MiB/s, done.
Resolving deltas: 100% (71833/71833), done.
Checking out files: 100% (10335/10335), done.

pi@raspberrypi:~ $ cd dldt/model-optimizer
pi@raspberrypi:~/dldt/model-optimizer $ ls
CMakeLists.txt  install_prerequisites  mo_kaldi.py  requirements.txt        requirements_mxnet.txt  setup.py
README.md       mo                     mo_mxnet.py  requirements_caffe.txt  requirements_onnx.txt   telemetry
automation      mo.py                  mo_onnx.py   requirements_dev.txt    requirements_tf.txt
extensions      mo_caffe.py            mo_tf.py     requirements_kaldi.txt  requirements_tf2.txt

pi@raspberrypi:~/dldt/model-optimizer $ pip3 install -r requirements_tf.txt
Ignoring tensorflow: markers 'python_version >= "3.8"' don't match your environment
Looking in indexes: https://pypi.org/simple, https://www.piwheels.org/simple
Collecting tensorflow<2.0,>=1.15.2 (from -r requirements_tf.txt (line 1))
  Could not find a version that satisfies the requirement tensorflow<2.0,>=1.15.2 (from -r requirements_tf.txt (line 1)) (from versions: 0.11.0, 1.12.0, 1.13.1, 1.14.0)
No matching distribution found for tensorflow<2.0,>=1.15.2 (from -r requirements_tf.txt (line 1))

pi@raspberrypi:~/dldt/model-optimizer $ pip3 install -r requirements_caffe.txt
Looking in indexes: https://pypi.org/simple, https://www.piwheels.org/simple
Collecting networkx>=1.11 (from -r requirements_caffe.txt (line 1))
  Downloading https://files.pythonhosted.org/packages/9b/cd/dc52755d30ba41c60243235460961fc28022e5b6731f16c268667625baea/networkx-2.5-py3-none-any.whl (1.6MB)
    100% |████████████████████████████████| 1.6MB 273kB/s
 Requirement already satisfied: numpy>=1.14.0 in /usr/lib/python3/dist-packages (from -r requirements_caffe.txt (line 2)) (1.16.2)
Collecting protobuf>=3.6.1 (from -r requirements_caffe.txt (line 3))
  Downloading https://files.pythonhosted.org/packages/81/d4/a8a31a326ee60e295e5d7477d93d8f6ceee98246c1a7381afc817a91d893/protobuf-3.14.0-py2.py3-none-any.whl (173kB)
    100% |████████████████████████████████| 174kB 2.2MB/s
Collecting test-generator==0.1.1 (from -r requirements_caffe.txt (line 4))
  Downloading https://files.pythonhosted.org/packages/4a/52/e5eec4d926eb466844eaeeaac84af5372e946dd520fb2b6adf3388e620b0/test_generator-0.1.1-py2.py3-none-any.whl
Collecting defusedxml>=0.5.0 (from -r requirements_caffe.txt (line 5))
  Downloading https://files.pythonhosted.org/packages/06/74/9b387472866358ebc08732de3da6dc48e44b0aacd2ddaa5cb85ab7e986a2/defusedxml-0.6.0-py2.py3-none-any.whl
Requirement already satisfied: requests>=2.20.0 in /usr/lib/python3/dist-packages (from -r requirements_caffe.txt (line 6)) (2.21.0)
Requirement already satisfied: decorator>=4.3.0 in /usr/lib/python3/dist-packages (from networkx>=1.11->-r requirements_caffe.txt (line 1)) (4.3.0)
Requirement already satisfied: six>=1.9 in /usr/lib/python3/dist-packages (from protobuf>=3.6.1->-r requirements_caffe.txt (line 3)) (1.12.0)
Installing collected packages: networkx, protobuf, test-generator, defusedxml
Successfully installed defusedxml-0.6.0 networkx-2.5 protobuf-3.14.0 test-generator-0.1.1

pi@raspberrypi:~/dldt/model-optimizer $ export PATH=~/dldt/model-optimizer:$PATH

pi@raspberrypi:~/dldt/model-optimizer $ export PYTHONPATH=~/dldt/model-optmizer:$PYTHONPATH

ソフトウェアの依存関係を確認 (コマンドがサイトの記述とは異なっている)

pi@raspberrypi:~ $ cd ~/ncappzoo
pi@raspberrypi-mas:~/ncappzoo $ ls
CONTRIBUTING.md  MAKEFILE_GUIDANCE.md  OWNERS     apps   data  install_deps.sh  omz     tensorflow
LICENSE          Makefile              README.md  caffe  docs  networks         shared

pi@raspberrypi:~/ncappzoo $ ./install_deps.sh
Checking system dependencies...\n
Intel Distribution of OpenVINO is installed.
Python3, pip3, git, and essential compilers are installed.
networkx          2.5
Minimal Python packages installed
ncappzoo is ready.

環境はできたようだ。↑

必要なツールのインストール

pi@raspberrypi:~/ncappzoo/apps $ pip3 install pyyaml --user
Looking in indexes: https://pypi.org/simple, https://www.piwheels.org/simple
Collecting pyyaml
  Downloading https://files.pythonhosted.org/packages/a0/a4/d63f2d7597e1a4b55aa3b4d6c5b029991d3b824b5bd331af8d4ab1ed687d/PyYAML-5.4.1.tar.gz (175kB)
    100% |████████████████████████████████| 184kB 614kB/s
  Installing build dependencies ... done
Building wheels for collected packages: pyyaml
  Running setup.py bdist_wheel for pyyaml ... done
  Stored in directory: /home/pi/.cache/pip/wheels/2a/d4/92/cf299bdf4162957ca8126b46e913e29f76a4f17ca762c45028
Successfully built pyyaml
Installing collected packages: pyyaml
Successfully installed pyyaml-5.4.1

後は該当するフォルダで make を実行して必要なファイルを構成する。
&color(red){エラーとなって構成できないものも多い。ソースファイルは API の変更に伴い若干の修正を要する。}

↑

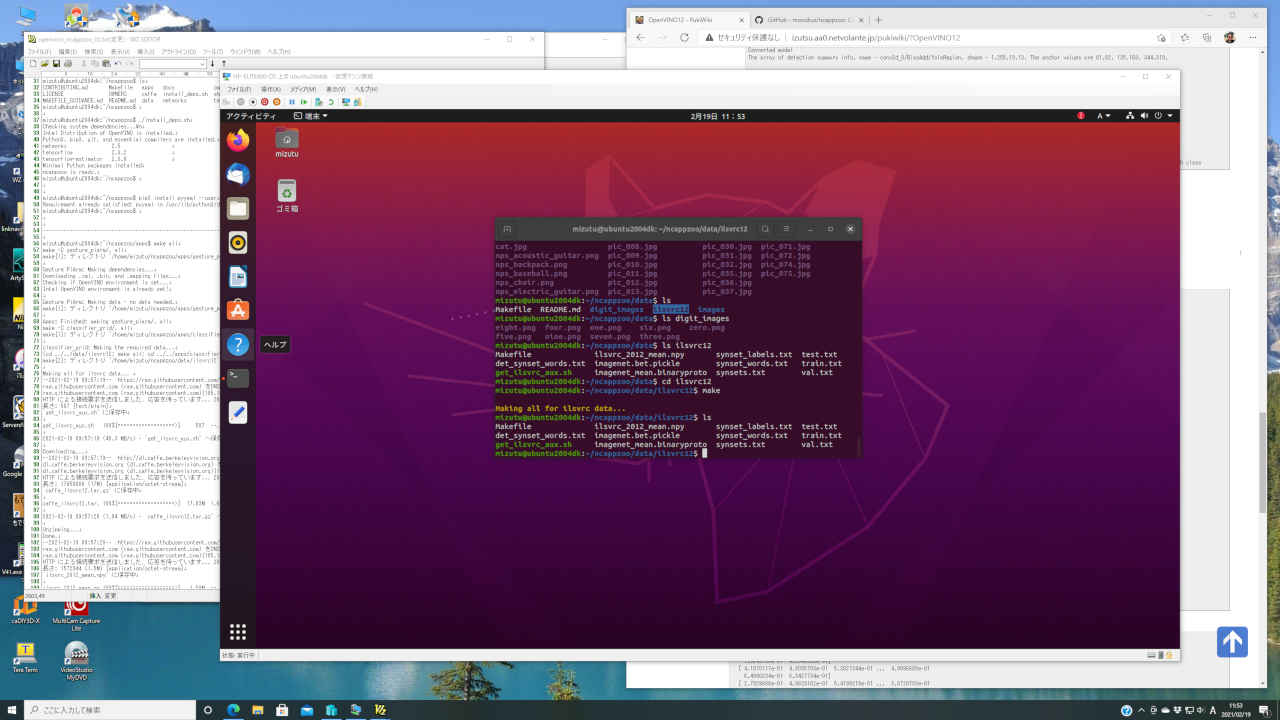

Ubuntu2004LTS (Hyper-V上) 上で実行してできたファイルを Raspberry Pi 上にコピーする。 †

GitHub から一括ダウンロード

[setupvars.sh] OpenVINO environment initialized
mizutu@ubuntu2004dk:~$ git clone https://github.com/movidius/ncappzoo.git
Cloning into 'ncappzoo'...
remote: Enumerating objects: 2, done.
remote: Counting objects: 100% (2/2), done.
remote: Compressing objects: 100% (2/2), done.
remote: Total 7160 (delta 0), reused 0 (delta 0), pack-reused 7158
Receiving objects: 100% (7160/7160), 576.59 MiB | 13.63 MiB/s, done.
Resolving deltas: 100% (4456/4456), done.

ディレクトリ「ncappzoo」が作成される。

mizutu@ubuntu2004dk:~$ ls
inference_engine_demos_build    openvino2.txt    work          ビデオ
inference_engine_samples_build  openvino3.txt    ダウンロード  ピクチャ
linux-vm-tools                  openvino4.txt    テンプレート  ミュージック
ncappzoo                        openvino_models  デスクトップ  公開
openvino.txt                    shared-drives    ドキュメント

ソフトウェアの依存関係を確認 (コマンドがサイトの記述とは異なっている)

mizutu@ubuntu2004dk:~$ cd ~/ncappzoo
mizutu@ubuntu2004dk:~/ncappzoo$ ls
CONTRIBUTING.md       Makefile   apps   docs             omz
LICENSE               OWNERS     caffe  install_deps.sh  shared
MAKEFILE_GUIDANCE.md  README.md  data   networks         tensorflow

mizutu@ubuntu2004dk:~/ncappzoo$ ./install_deps.sh
Checking system dependencies...\n
Intel Distribution of OpenVINO is installed.
Python3, pip3, git, and essential compilers are installed.
networkx               2.5
tensorflow             2.3.2
tensorflow-estimator   2.3.0
Minimal Python packages installed
ncappzoo is ready.

こちらの方が簡単。↑

必要なツールのインストール（インストール済みのよう）

mizutu@ubuntu2004dk:~/ncappzoo$ pip3 install pyyaml --user
Requirement already satisfied: pyyaml in /usr/lib/python3/dist-packages (5.3.1)

後は該当するフォルダで make を実行して必要なファイルを構成する。
ちなみに make all ですべての構成を試みたが途中エラーで停止した。個別に確認しながら make することにする。

↑

「ncappzoo」ディレクトリの内容 (make 実行結果) †

apps → 実行結果

dir 1	dir 2	make	run	note
apps	benchmark_ncs	○	○	-
	birds	○	○	-
	chef_ai	○	×	-
	classifier_flash	○	○	-
	classifier_grid	○	○	-
	classifier_gui	○	×	scikit-image バージョン不整合
	driving_pi	×	×	要ハードウェア
	gender_age	○	×	cpp
	gesture_piarm	?	?	-
	mnist_calc	○	○	-
	ncs_digital_sign	?	?	cpp
	realsense_object_distance_detection	?	?	cpp
	realsense_segmentation	?	?	cpp
	simple_classifier_cpp	?	?	cpp
	simple_classifier_cpp_camera	?	?	cpp
	simple_classifier_py	○	○	-
	simple_classifier_py_camera	○	○	-

network → 実行結果

dir 1	dir 2	make	run	note
networks	age_gender_net	○	※	-
	alexnet	○	-	データのみ
	emotions_recognition_retail_0003	○	○	-
	face_detection_retail_0004	○	○	-
	facenet	○	○	-
	googlenet_v1	○	?	データのみ
	inception_v1	×	×	-
	inception_v2	×	×	-
	inception_v3	×	×	-
	inception_v4	×	×	-
	mnist	○	○	-
	mobilenets	×	×	-
	resnet_50	×	×	-
	semantic_segmentation_adas_0001	○	×	cpp
	squeezenet_v1.0	○	-	データのみ
	ssd_inception_v2_food	○	※	-
	ssd_inception_v2_gesture	○	※	-
	ssd_mobilenet_v1_caffe	○	○	-
	tf_models	○	-	データのみ
	tf_src	○	-	データのみ
	tiny_yolo_v1	○	○	-
	tiny_yolo_v2	×	×	-
	tiny_yolo_v3	×	×	-

その他のディレクトリ

 ├── omz
 ├── shared
 │   ├── C++
 │   └── Python
 ├── data
 │   ├── digit_images
 │   ├── ilsvrc12
 │   └── images
 ├── docs
 │   ├── apps
 │   ├── assets
 │   ├── images
 │   └── networks
 ├── caffe         → networks に移行
 └── tensorflow    → networks に移行

記号について
- ○ 正常実行
- × エラーで停止
- ※ 未確認
- ？不明

↑

更新履歴 †

2021/02/19 初版

↑
